posizione termocoppia filo rigido

[birrohgt]

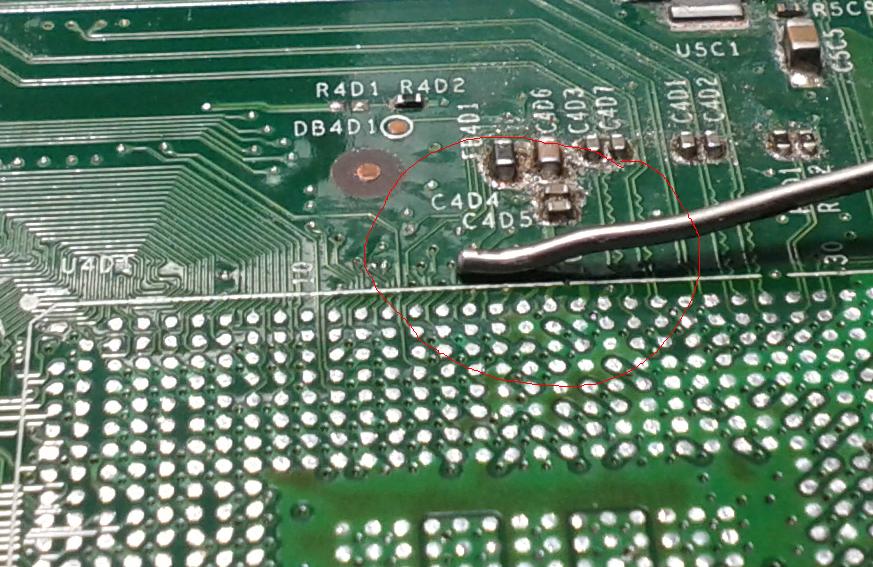

volevo sapere come posizionare al meglio queste tipo di termocoppie inserite gia in dotazione nelle macchine

la superficie d'appoggio è sufficiente? puo influire sulla misurazione?

grazie

[-Criscros-]

Da qui puoi capire tutto

[birrohgt]

grazie

il problema è che ho notato che segna 8/10 gradi in piu

[djsaso]

grazie

il problema è che ho notato che segna 8/10 gradi in piu

potresti provare se hai una full IR delle tc di buona qualità come queste qui che mi ha consigliato armand, devo provarle e sembrano ottime.
[url]https://www.labfacility.com/[/url]

[birrohgt]

si ho una full ir jetronix

quali presisamente???????

sul sito ce ne sono vari tipi

[digitalhack]

K 1.5 x 250 mm

[chojin]

Ma quanto sono grosse quelle TC?
Quelle che ho io sono come capelli e le posiziono poco sotto il BGA

[digitalhack]

di solito non andrebbero posizionate sotto il bga ma di lato che copra sia il bga che la scheda madre.. quelle fine danno molti problemi con il tempo si bruciano

[chojin]

di solito non andrebbero posizionate sotto il bga ma di lato che copra sia il bga che la scheda madre.. quelle fine danno molti problemi con il tempo si bruciano

Ma questo vale anche per le fini come la mia? nel senso, credo che il concetto sia misurare la temp più vicino al giunto possibile, e non fuori dal BGA (parlo di stazione ad aria).
anche perché fuori dal BGA c'è l'aria che soffia dalla HOTGUN a variarne il valore, per cui arriverei ad una lettura errata, mentre a me teoricamente (ma anche praticamente) interessa la temperatura sotto al BGA (l'ideale sarebbe nel giunto stesso come si vede dalle foto postate)

[digitalhack]

per infra si per hot air di solito hanno 3 termo incorporate ed una esterna quella esterna la ripieghi leggermente sotto il nozle e dovrebbe rilevare la temperatura dell'aria calda

[chojin]

Sotto il nozzle?

Per capirci io ho 4 TC (è una Honton 392)

1) la prima è inserita nella HOTGUN sopra
2) la seconda nella HOTGUN bottom
3) la terza misura la temepratura superificiale dei PLATE IR

queste 3 non si muovono sono integrate come è facile capire nella macchina.

Poi c'è la TC operatore...quella che appunto posiziono io dove voglio, quindi sul BGA.
Essendo sottile io la metto leggermente sotto al BGA quasi a toccare il giunto...ma in maniera tale che l'aria della hotgun superiore non vi soffi direttamente sopra (ovviamente dove è possibile inserirla sotto ad es. XBOX e PS3) nei BGA con sfere da 0.50 0.45 non c'entra....quindi mi devo "accontentare" di una lettura subito fuori dal BGA, che però secondo me è leggermente meno precisa in quanto sono :

1) più distante dal giunto
2) sotto il getto d'aria

Se dico cazzate correggetemi

[AHO70]

Ciao, riprendo questa discussione, anche io ho la honton 392, la termocoppia la posiziono bordo bga ma credo anche io che la misurazione venga falsata dal getto d'aria, come potrei regolarmi? Per i possessori di questa macchina , a che distanza tenete il top air e il bottom air dalla scheda?

[Tommino81]

Io lavoro cosi' :
1) nozzle top a 2/3 mm dal bga
2) nozzle bottom 2/3 mm dal bottom scheda
3) termocoppia appoggiata tra bga e scheda (zona centrale laterale esterna )

[AHO70]

Addirittura 2/3 mm , la termocoppia la metto anche io fra bga e scheda zona centrale, ma top e bottom li tengo molto più distanti 2/3 cm , allora è qui che sbaglio, proverò come dici tu tommino , hai anche tu la honton 392 ? Grazie Tommino , sempre preziosi i tuoi consigli.

[Tommino81]

Io ho la Zhuomao ZM-R5860C
@AHO70 3/4 CM sono troppi, non hai una full ir che ti serve tutta quella distanza

[URL="http://postimage.org/"][/URL]

[AHO70]

Bella macchina, 3 zone anche quella , quindi anche se abbiamo macchine diverse la distanza dal bga deve essere simile, approfitto per chiederti un'altra cosa, chiedo scusa se vado un'attimo off topic, è giusto dare più calore con il bottom air rispetto al top , per non buttare troppa temperatura direttamente sul bga con il top. Io per adesso li ho sempre fatti andare di pari passo.

[Tommino81]

Le stazioni saranno anche diverse come potenza , ma il principio e' sempre lo stesso, in linea di massima lavoro anche io con temperature uguali sia sul top che bottom
