Modifiche varie Honton ht-r392

**luca70** · 03-05-13

tre amici che a breve si iscriveranno su questo forum, non sono male

**pocoyo2** · 04-05-13

Scusa Saso, ma ora come si fa con i componenti? Ci vorrebbe una lista..
Per i condensatori chi ha un tester smd?

**Armand** · 04-05-13

bellini ci penso io! alla fine basta vedere il datasheet del max!

ecco qui!

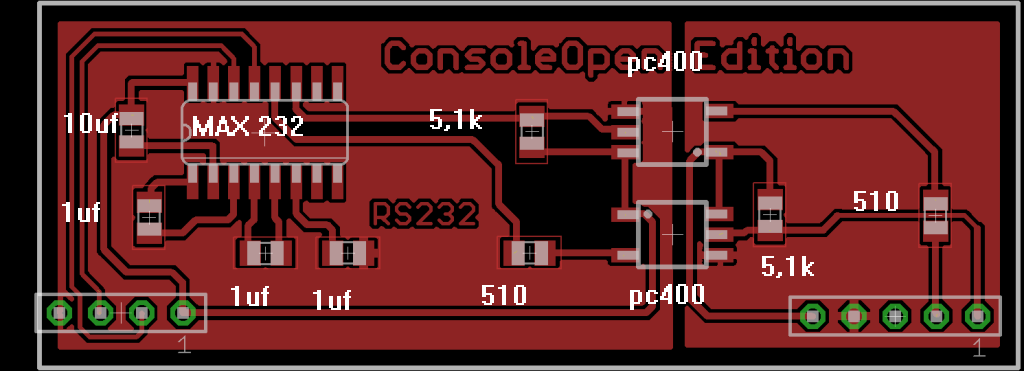

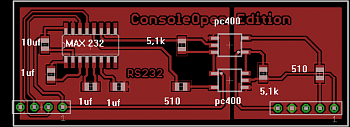

Modifiche varie Honton ht-r392-rs232_pcb.png

EDIT

**djsaso** · 04-05-13

Originariamente Scritto da pocoyo2

Scusa Saso, ma ora come si fa con i componenti? Ci vorrebbe una lista..
Per i condensatori chi ha un tester smd?

tranquillo, nel datasheet c'è scritto tutto

**skizzo76** · 04-05-13

No li capisco questi cinesi vanno anche a risparmiare su uno schedino da due lire, differenza al pubblico tra un pc410 con e senza RS232 (5 euro)...

**chojin** · 04-05-13

Io invece li capisco....domani usciranno con NUOVA HONTON 393!!! Controllo via seriale anche del bottom!!! 150€ in più.....chiamali scemi....

**djsaso** · 04-05-13

vi comunico che ho riparato la seconda rs232 e che adesso proprio in questo momento sto visualizzando il grafico in corso sul pc. Lunedi andro a comprare un max232, era fuso quello nella zona di ricezione, infatti la macchina rispondeva all'impulso ma non ritornava le informazioni.

**djsaso** · 04-05-13

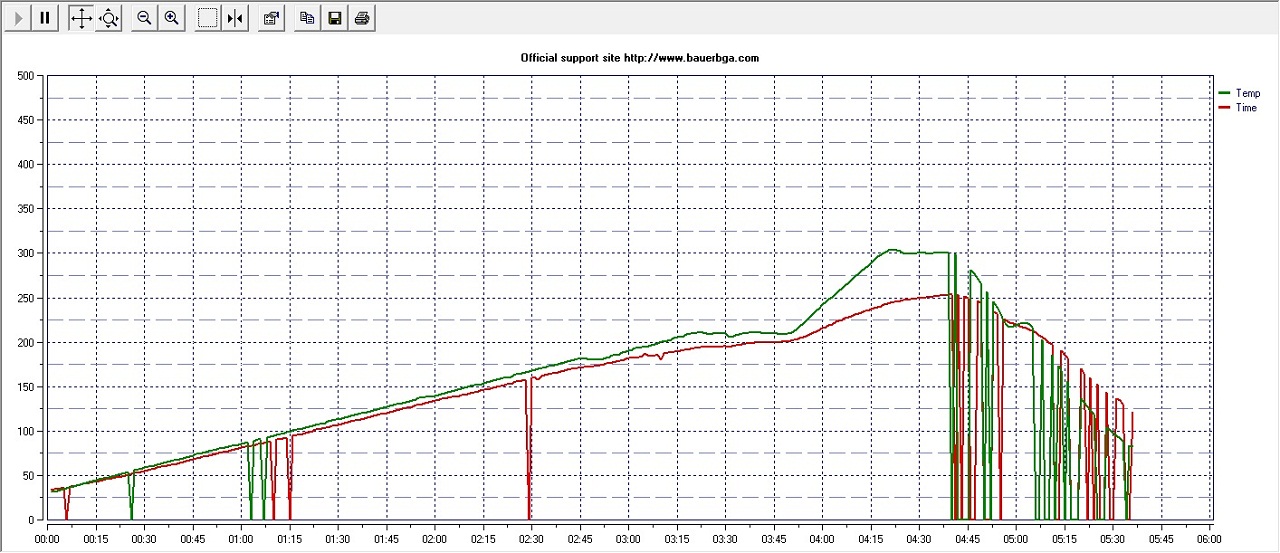

ecco l'instabilità del grafico

Modifiche varie Honton ht-r392-untitled.jpg

**djsaso** · 04-05-13

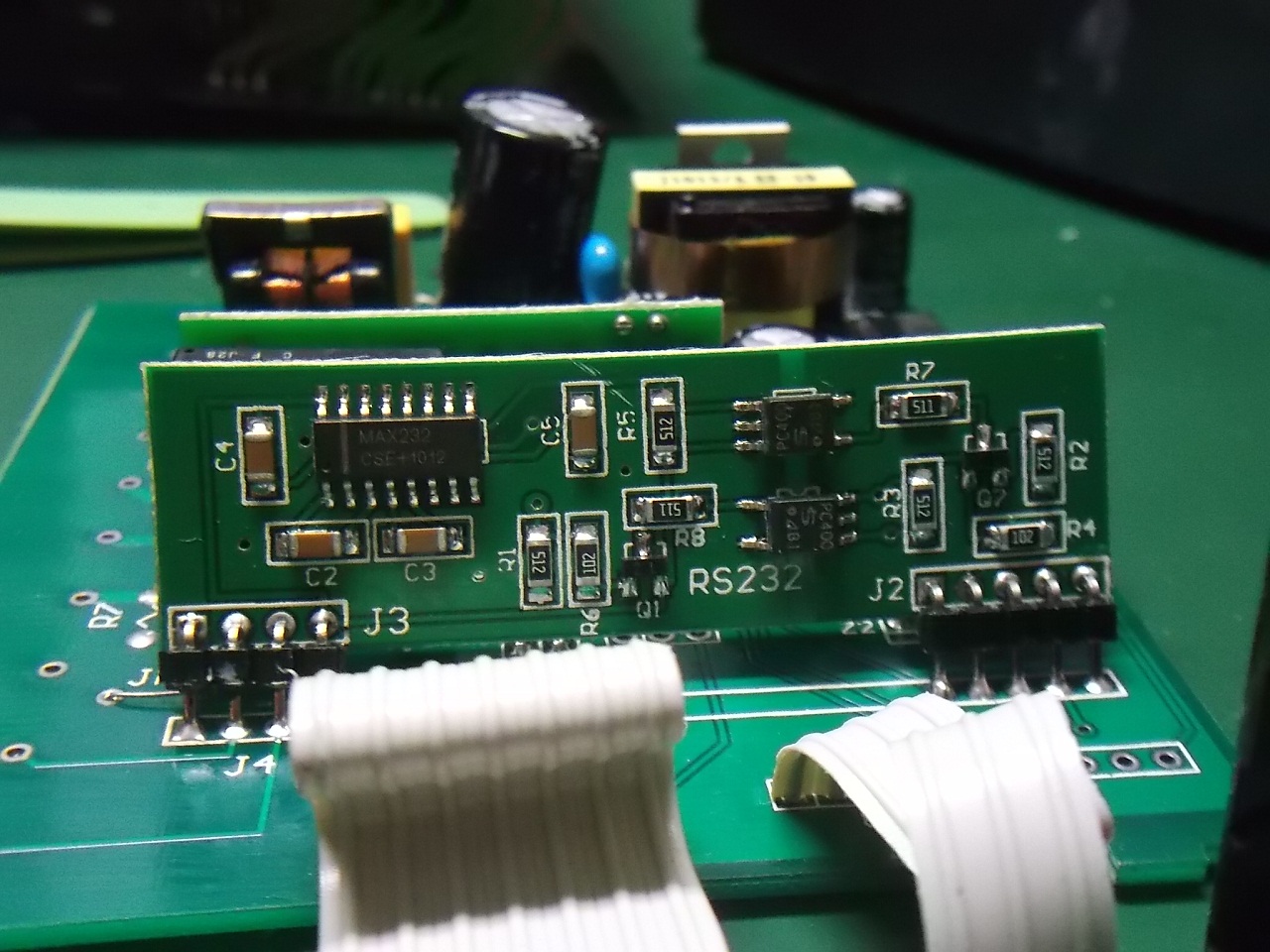

che ne dite se cloniamo meglio questa?

Modifiche varie Honton ht-r392-dscf1468.jpg

**pocoyo2** · 04-05-13

Vai!!

.

**AtTiLa`** · 04-05-13

Qualcuno chiedeva se era possibile convertirlo in usb io penso proprio di si basta usare un CP2102 e pochi altri componenti giusto un paio di resistenze il resto è tutto integrato quarzo compreso e potrebbe sostituire il max232 si deve solo verificare l'uscita se combacia ma presumo di si essendo un convertitore usb-ttl-rs232.

**djsaso** · 05-05-13

sono tornato dalla discoteca 10 minuti fa, ho messo la lucetta alla splintercell per non svegliare nessuno e ho montato una rs232 con maxTHT, condensatori elettrolitici ecc.. insomma ho costruito la rs232 e ho lasciato invariato lo stadio finale, risultato? va una bomba

adesso sistemo la schedina e magari le faccio realizzare in produzione industriale

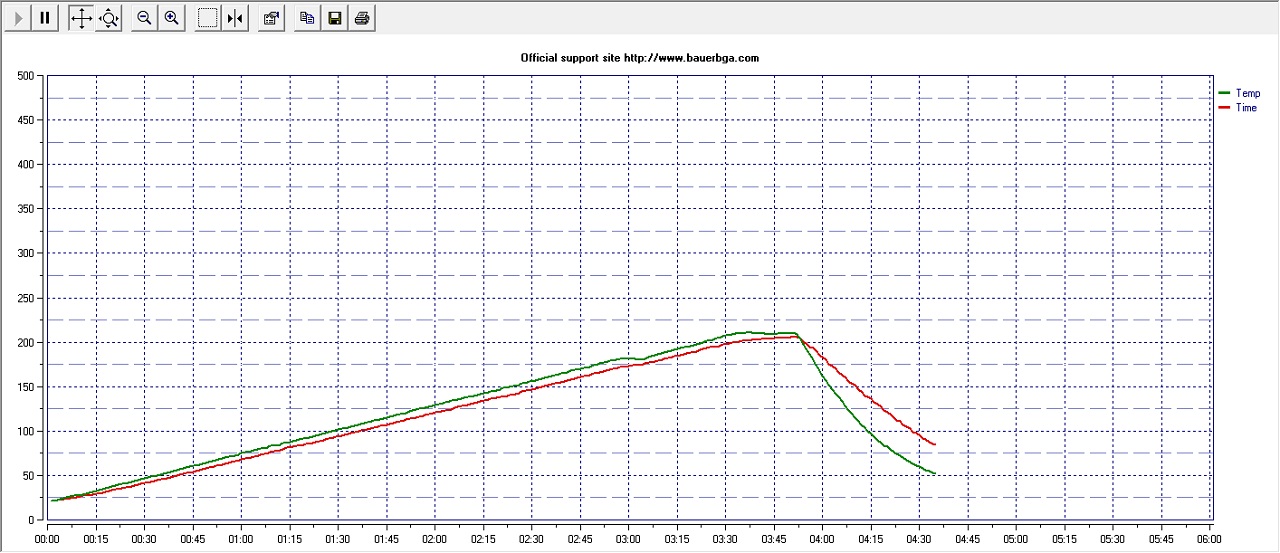

domani vi posto il grafico, scusate per l'ora tarda....

**-Criscros-** · 05-05-13

E pensare che ci avevi sbattuto la testa tempo fa! Meno male che abbiam risolto

**djsaso** · 05-05-13

Originariamente Scritto da -Criscros-

E pensare che ci avevi sbattuto la testa tempo fa! Meno male che abbiam risolto

alla fine è una rs232, unica cosa non ho capito lo stadio degli optoisolatori..... cioè so il principio ma non ho capito come ragionano in questo caso.. mha cmq che soddisfazione

non vedo l'ora di farvi vedere la mia scatoletta di pcb :P ahahhaha

**-Criscros-** · 05-05-13

Io non vedo l'ora di montarla

bravo!

**djsaso** · 05-05-13

Originariamente Scritto da -Criscros-

Io non vedo l'ora di montarla

bravo!

io vado a ninna

buona notte a voi e allo staff

**chojin** · 05-05-13

In discoteca hai avuto l'illuminazione?!

**djsaso** · 05-05-13

Originariamente Scritto da chojin

In discoteca hai avuto l'illuminazione?!

a dire la verità un po prima, e se non arrivavo a casa avevo sempre l'idea in mente che dovevo attuare XD aahahahhahahah ho aspettato 3 ore per poi arrivare e andare in laboratorio
