Modifiche varie Honton ht-r392

**luca70** · 03-05-13

Originariamente Scritto da djsaso

amo questo ragazzo!

sei un grande!!!

ma com diavolo! io ho 2 controller con 2 RS232 e non c'è scritto na cippa! MHA! XD -.-

Sarà perché il mio è uno dei primi esemplari. Probabilmente si sono resi conto che era richiesto come controller e lo hanno reso non clonabile facilmente. Hai capito sti cinesi, copiano e non vogliono farsi copiare. Ma sei sicuro che sul tuo i componenti sono abrasi?

**djsaso** · 03-05-13

Originariamente Scritto da pocoyo2

Saso.. E dire che mi stavo proprio per proporre!!!

...io a 235C stacco!

lo sai, tu sei il nostro PCBBARO di fiducia

ahahah

**djsaso** · 03-05-13

ecco qui il fronte e retro con i componenti

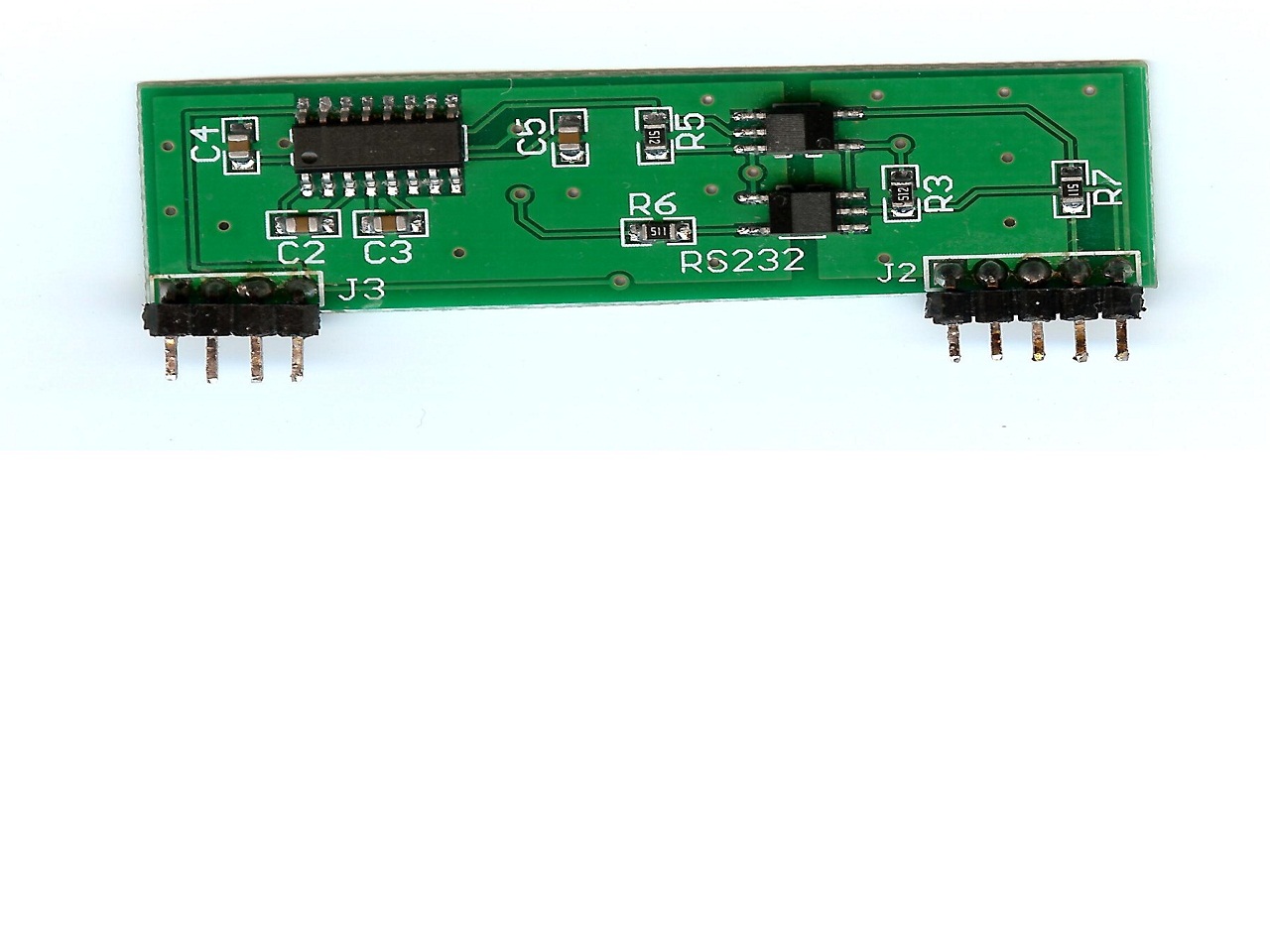

Modifiche varie Honton ht-r392-dettaglio-fronte.jpg

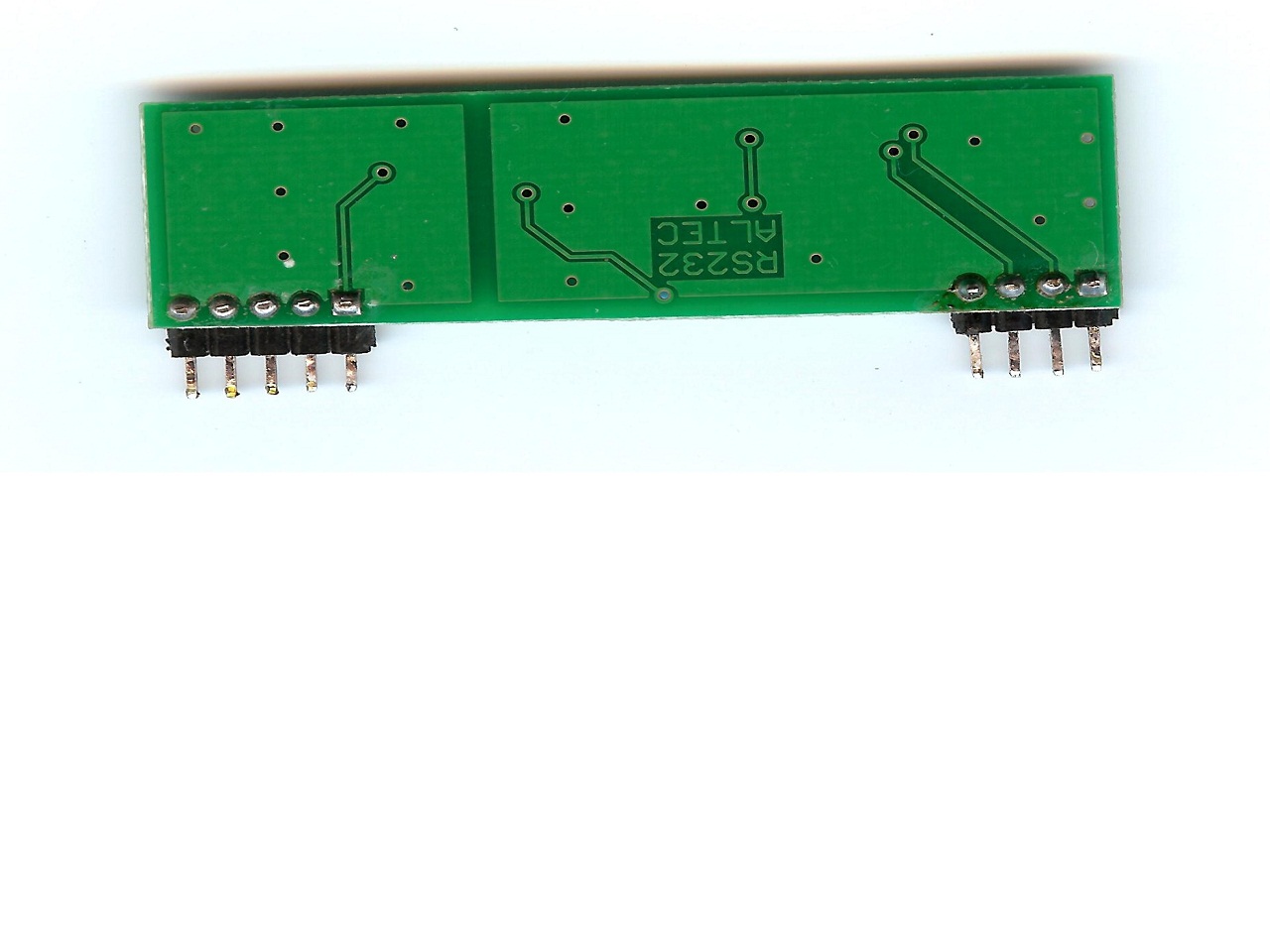

Modifiche varie Honton ht-r392-dettaglio-retro.jpg

volendo possiamo anche clonare l'altra rs232 che mi sembra migliore, ha qualche componente in + e funziona molto bene

**zeruel85** · 03-05-13

E il microcontrollore con che file lo programmi?

**pocoyo2** · 03-05-13

Il max232 non va programmato. Credo

**djsaso** · 03-05-13

Originariamente Scritto da pocoyo2

Il max232 non va programmato. Credo

esatto è semplicemente un integrato che si usa proprio per queste applicazioni su rs232

cmq vi comunico che ho staccato i pessi e sto digitalizzando la pcb

rullo di tamburii!!!

**djsaso** · 03-05-13

ecco a voi, si capisce qualche cosa? :P

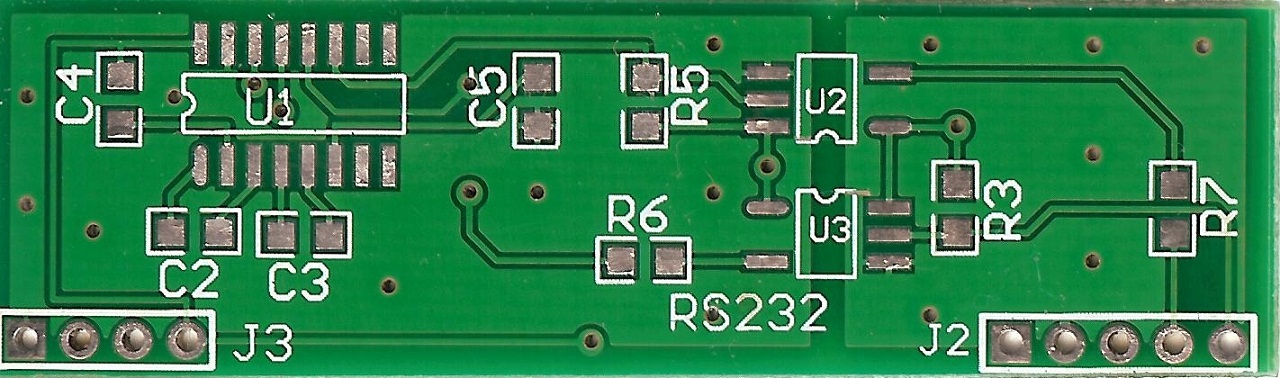

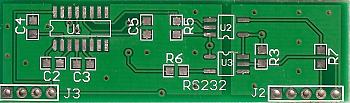

Modifiche varie Honton ht-r392-fronte-senza-componenti-dettaglio-1.jpg

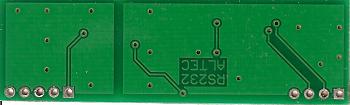

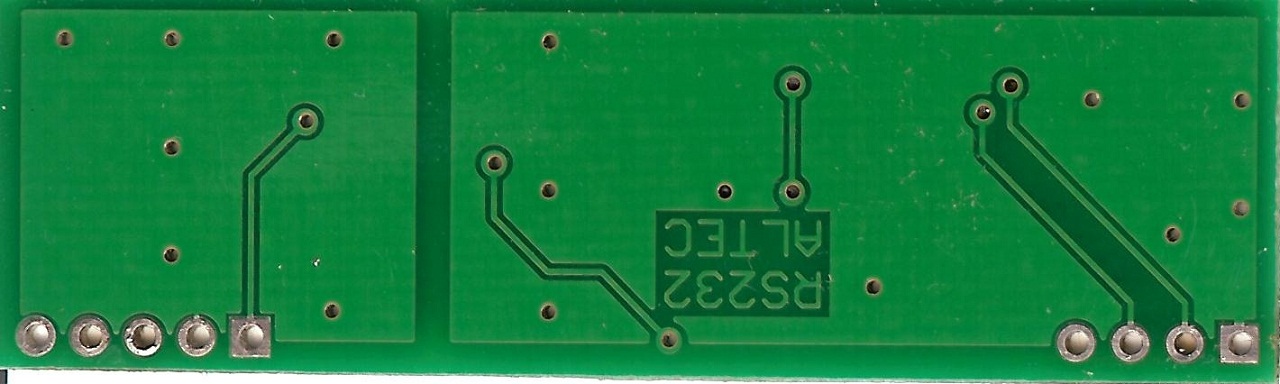

Modifiche varie Honton ht-r392-retro-senza-componenti-dettaglio-2.jpg

**pocoyo2** · 03-05-13

In pausa pranzo vi faccio la sorpresa!

Ps: saso mostruoso!!!

**djsaso** · 03-05-13

Originariamente Scritto da pocoyo2

In pausa pranzo vi faccio la sorpresa!

Ps: saso mostruoso!!!

sisi, lo so lo so, sono troppo bravo, certe volte mi meraviglio di me stesso :P ahahahhahaah

**djsaso** · 03-05-13

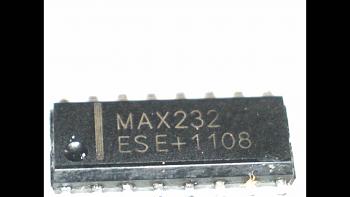

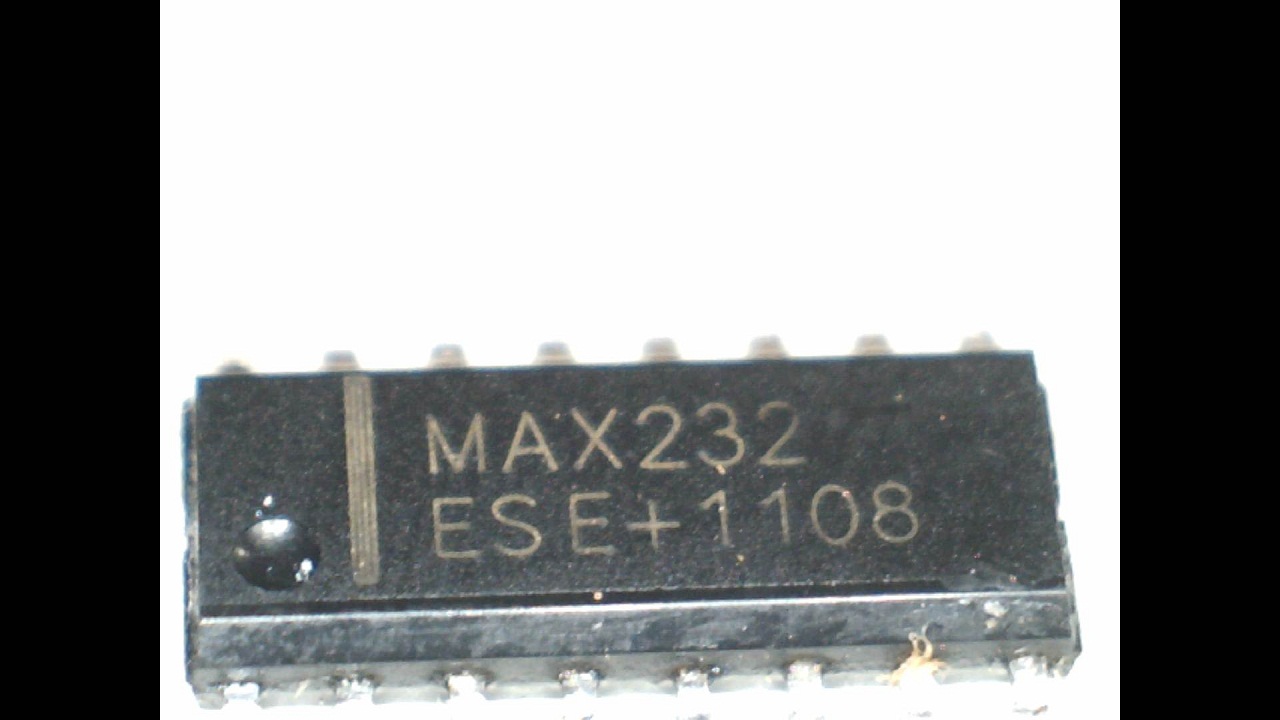

questo è il max232

Modifiche varie Honton ht-r392-untitled-7.jpg

cmq come l'idiota io avevo già visto che gli optoisolatori erano pc4100. C'è la sigla nell'altro e la scheda è pure diversa ha dei transistorini. Stavo sicuramente ubriaco....

**pocoyo2** · 03-05-13

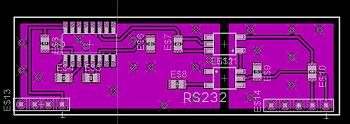

In lavorazione...

**djsaso** · 03-05-13

Originariamente Scritto da pocoyo2

In lavorazione...

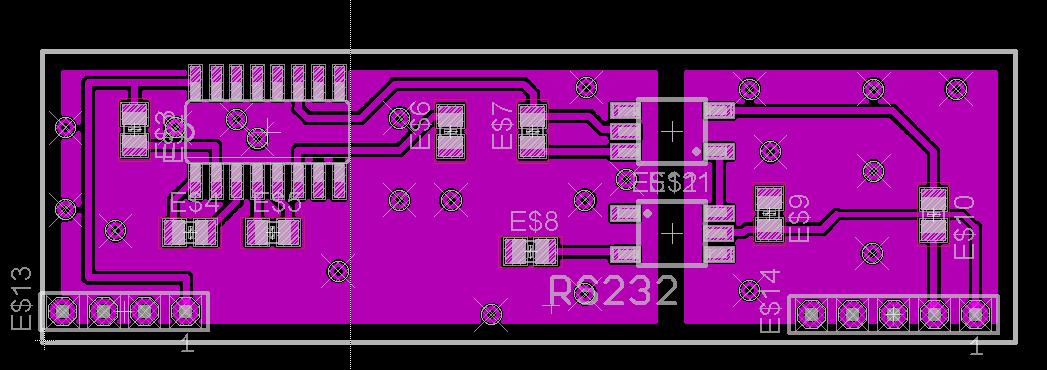

Clicca l'immagine per ingrandirla.

Nome: test.JPG
Visualizzazioni: 100
Dimensione: 78.3 KB
ID: 10797

adesso siamo diventati noi cinesi!

ahahhahaha

**pocoyo2** · 03-05-13

Completato.
Ovviamente ho dovuto riconvertire la board ad una sola facciata, dato che non ho PCB 2-sided...

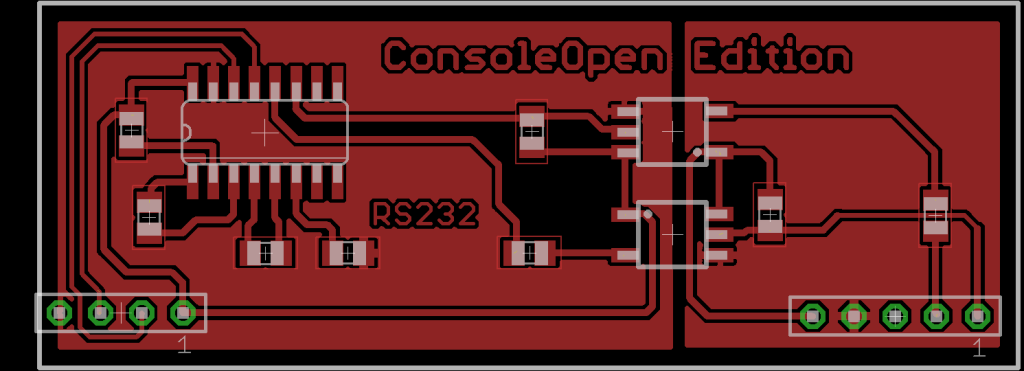

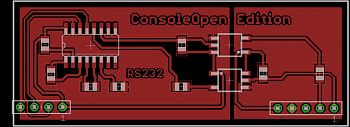

Modifiche varie Honton ht-r392-rs232_pcb.png

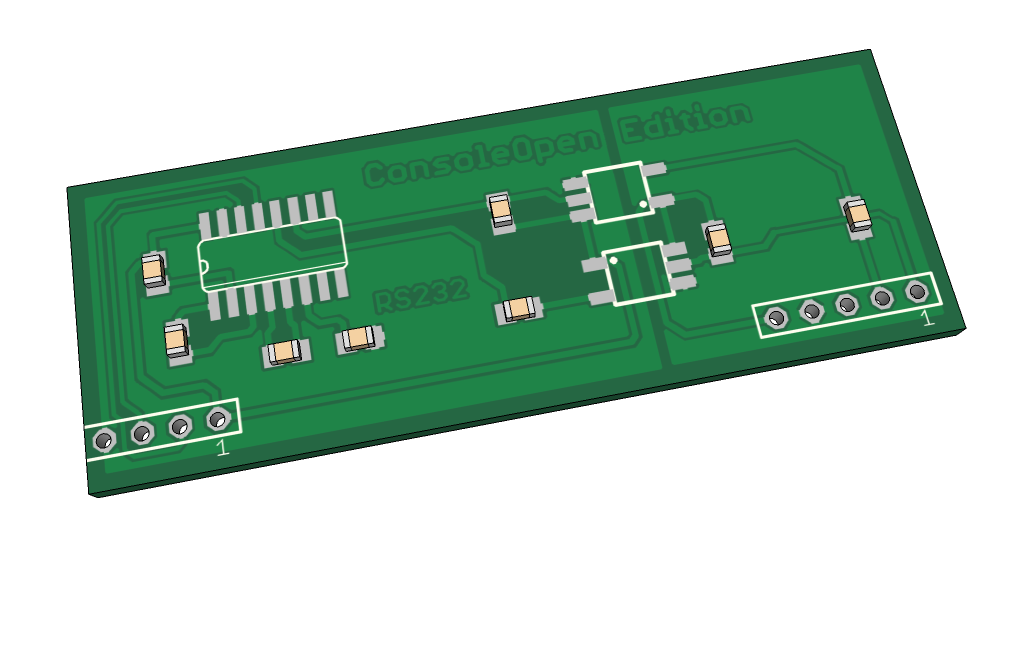

Modifiche varie Honton ht-r392-rs232.png

RS232_PC410_Final.pdf

**zeruel85** · 03-05-13

Vai a cagare, io ci metto una settimana a fare quelle merdine microscopiche e tu in poche ore hai completato quella.

**-Criscros-** · 03-05-13

Sei un grande!

**luca70** · 03-05-13

Interessante, ma per fare questi lavori. Bisogna sbrogliare il circuito oppure lo fa il software?

**pocoyo2** · 03-05-13

Nel caso specifico ho fatto direttamente la PCB, quindi a mano. Se parti da uno schema elettrico puoi anche fare lo sbroglio automatico ma a me non piace il risultato..

@zeruel85: se io dovessi per caso fare un downgrade PS3 ci metterei suppergiù un mese..

**djsaso** · 03-05-13

grande zio lori!

mi metto subito a produrla in casa

tra un po vi posto le foto. Per il pdf defo fare qualche particolare impostazione?

**pocoyo2** · 03-05-13

Il pdf dovrebbe già essere 1:1
Ovviamente se usi stira e ammira devi farlo a specchio!

Appena posso ne farò una pure io.. Comunque ho dovuto ingrandirla un pò la basetta per via della singola faccia. Dovrebbe essere ok ma non ho ricontrollato le connessioni 5 o 6 volte come il mio solito.
Diciamo che non è definitiva, va

**djsaso** · 03-05-13

Originariamente Scritto da pocoyo2

Il pdf dovrebbe già essere 1:1
Ovviamente se usi stira e ammira devi farlo a specchio!

Appena posso ne farò una pure io.. Comunque ho dovuto ingrandirla un pò la basetta per via della singola faccia. Dovrebbe essere ok ma non ho ricontrollato le connessioni 5 o 6 volte come il mio solito.
Diciamo che non è definitiva, va

mi basta che funzioni

io le ho controllate e sono tutte ok. Adesso la stampo, però devo vedere come specchiarla con il pdf...
