Modifiche varie Honton ht-r392

**-Criscros-** · 02-05-13

si ho smontato pure la mia per vedere meglio, ma comunque è una stupida pcb, niente di complicato, si può fare tranquillamente sapendo quali sono tutti gli integrati, intanto ho visto delle offerte a 60 euro con dhl....

**djsaso** · 02-05-13

Originariamente Scritto da -Criscros-

si ho smontato pure la mia per vedere meglio, ma comunque è una stupida pcb, niente di complicato, si può fare tranquillamente sapendo quali sono tutti gli integrati, intanto ho visto delle offerte a 60 euro con dhl....

se lavoriamo assieme te la puoi costruire per pochi euro

spe che controllo il datasheet del max232

**djsaso** · 02-05-13

allora ho visto che c1 e c2 sono collegati sul max come qui sulla pcb. C1 e C2 leggo nell'altra rs232 (10-16v) saranno quindi da 10uF 16v

**-Criscros-** · 02-05-13

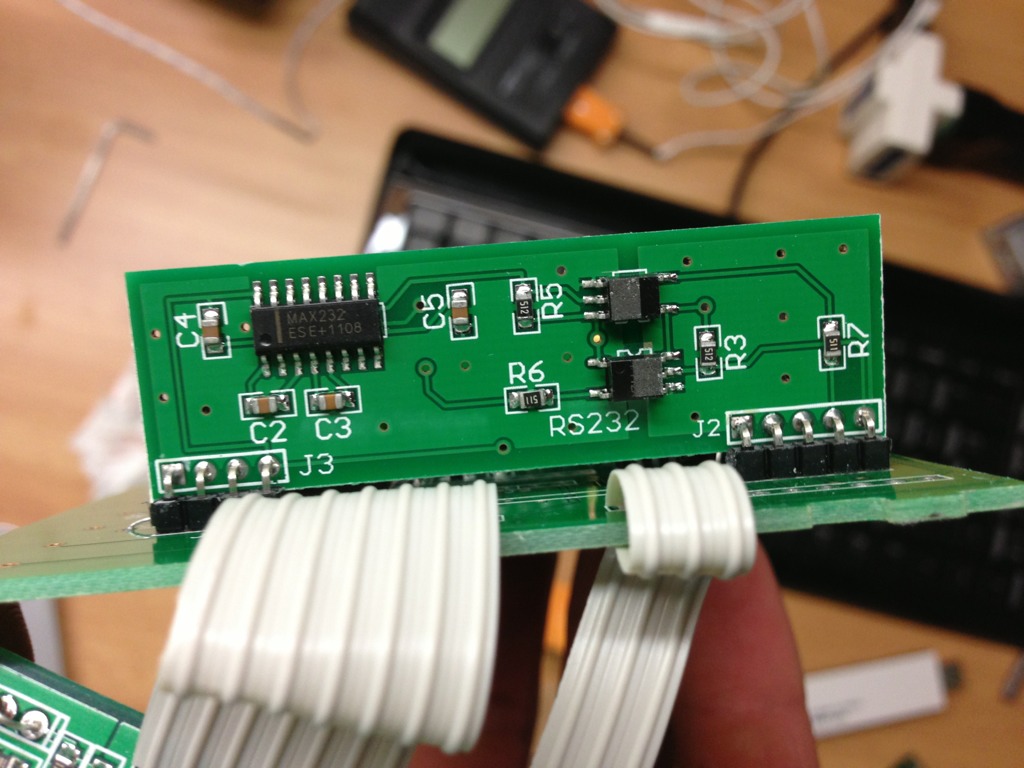

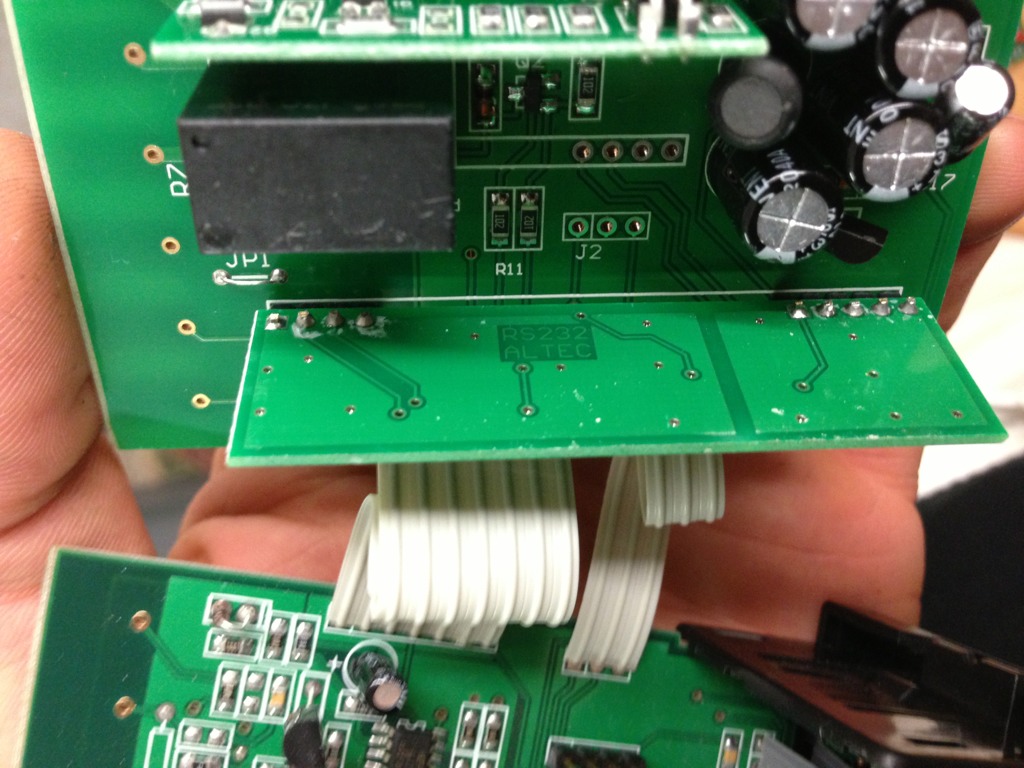

Ok allora mettiamo le foto dei 2 lati per capire meglio tutti

Modifiche varie Honton ht-r392-imageuploadedbytapatalk1367533966.798094.jpg

Modifiche varie Honton ht-r392-imageuploadedbytapatalk1367533982.232124.jpg

**djsaso** · 02-05-13

Originariamente Scritto da -Criscros-

Ok allora mettiamo le foto dei 2 lati per capire meglio tutti

Clicca l'immagine per ingrandirla.

Nome: ImageUploadedByTapatalk1367533966.798094.jpg
Visualizzazioni: 88
Dimensione: 152.7 KB
ID: 10775

Clicca l'immagine per ingrandirla.

Nome: ImageUploadedByTapatalk1367533982.232124.jpg
Visualizzazioni: 91
Dimensione: 178.7 KB
ID: 10776

i 2 componenti neri, li vedi? non hi idea di cosa siano...

**-Criscros-** · 02-05-13

:/ se troviamo quelli basta fare lo schema ed è fatta :/ chiamiamo i rinforzi

**djsaso** · 02-05-13

Originariamente Scritto da -Criscros-

:/ se troviamo quelli basta fare lo schema ed è fatta :/ chiamiamo i rinforzi

guarda io ho una schedina che non funziona, cioè se faccio star e stop dal pc lo fa, ma il grafico non c'è mi dice missing connection ecc.... prima non lo faceva, mi ha dato questo problema 1 gg dopo che è arrivata la stazion e poi mi hanno mandato un pc410 nuovo da sostituire. Ho controllato tutto, continuità ecc.. domani la saldo nel controller dell'hot gun inferiore e vediamo se funziona, spero di si

**luca70** · 03-05-13

Originariamente Scritto da djsaso

i 2 componenti neri, li vedi? non hi idea di cosa siano...

forse sono stati verniciati per non far capire dalla sigla di cosa si tratta, ad occhio e croce potrebbero essere degli optoisolatori, ma la butto li, a caso. comunque vedendo la foto ingrandita, la verniciatura non ha coperto interamente le scritte e qualcosa traspare, sulla parte bassa.

prova a fare in questo modo, con acetone,(si trova in ferramenta) cerca di eliminare la verniciatura per leggere la sigla impressa, quella non va via con acetone, forse la vernciatura grigia si

**luca70** · 03-05-13

[URL=http://imageshack.us/photo/my-images/835/optimg20130503012523.jpg/]

[/URL]

ullala, perche' faticare tanto?

**luca70** · 03-05-13

[URL=http://imageshack.us/photo/my-images/90/sharp.png/]

[/URL]

eccovi serviti amici

**luca70** · 03-05-13

ci ho preso, sono dei fotoaccoppiatori, oppure optoisolatori che e' la stessa cosa.

**luca70** · 03-05-13

[url=http://www.ebay.it/itm/PC400TJ0000F-OPTOCOUPLER-SMD-LOGIC-SHARP-ELECTRONIC-/220475046146?pt=UK_BOI_Electrical_Components_Suppl ies_ET&hash=item3355563902]PC400TJ0000F OPTOCOUPLER SMD LOGIC SHARP ELECTRONIC | eBay[/url]

certo che questi controller sono costruiti proprio da schifo... sembra elettronica da terzo mondo

**luca70** · 03-05-13

se e' possibile acquistare solo lo schedino sarebbe preferibile.
se volete imbarcarvi in una simile impresa, il circuito sembra semplice, ma a mio avviso vanno rispetatti il layout originale, ampie zone di massa comprese, se non lo fate, dei disturbi sulle linee potrebbero creare errori inaspettati.

**djsaso** · 03-05-13

Originariamente Scritto da luca70

forse sono stati verniciati per non far capire dalla sigla di cosa si tratta, ad occhio e croce potrebbero essere degli optoisolatori, ma la butto li, a caso. comunque vedendo la foto ingrandita, la verniciatura non ha coperto interamente le scritte e qualcosa traspare, sulla parte bassa.

prova a fare in questo modo, con acetone,(si trova in ferramenta) cerca di eliminare la verniciatura per leggere la sigla impressa, quella non va via con acetone, forse la vernciatura grigia si

anche per me sono dei fotoaccoppiatori, ma non ne sono sicuro

non è una vernice, mi sembra proprio grattato..

**djsaso** · 03-05-13

Originariamente Scritto da luca70

[URL=http://imageshack.us/photo/my-images/835/optimg20130503012523.jpg/]

[/URL]

ullala, perche' faticare tanto?

amo questo ragazzo!

sei un grande!!!

ma com diavolo! io ho 2 controller con 2 RS232 e non c'è scritto na cippa! MHA! XD -.-

**djsaso** · 03-05-13

Originariamente Scritto da luca70

se e' possibile acquistare solo lo schedino sarebbe preferibile.
se volete imbarcarvi in una simile impresa, il circuito sembra semplice, ma a mio avviso vanno rispetatti il layout originale, ampie zone di massa comprese, se non lo fate, dei disturbi sulle linee potrebbero creare errori inaspettati.

tempo di battere un occhio, ti clono la scheda io!

stacco tutti i componenti, scannerizzo e la porto da un certo amico mio chiamato pocoyo

hihihihih

**-Criscros-** · 03-05-13

Fanne uno in più :P XD

**djsaso** · 03-05-13

Originariamente Scritto da -Criscros-

Fanne uno in più :P XD

ora dissaldo tutti i componenti e scannerizzo fronte e retro. Prendo gli optoisolatori linkati da luca e cosi vanno arrivando

bella sta discussione zio!

**-Criscros-** · 03-05-13

Ste cose si vedono solo su CONSOLEOPEN!!!!!!!

**pocoyo2** · 03-05-13

Saso.. E dire che mi stavo proprio per proporre!!!

...io a 235C stacco!
