(guida) modificare fornetto per saldare sfere al bga

**ciariello** · 19-03-14

e si.....una volta che ti trovi a fare l'impasto

**xtillo** · 20-04-14

Buona pasqua a tutti, anch'io grazie a spyro82 ho acquistato questo fornetto cuocitutto e per ora ho fatto delle prove di rimpallinatura di alcuni chip senza il rex c100 e devo dire che funziona alla grande, la ditta di questo fornetto sta incrementando i guadagni con noi

**Scruffy** · 18-02-15

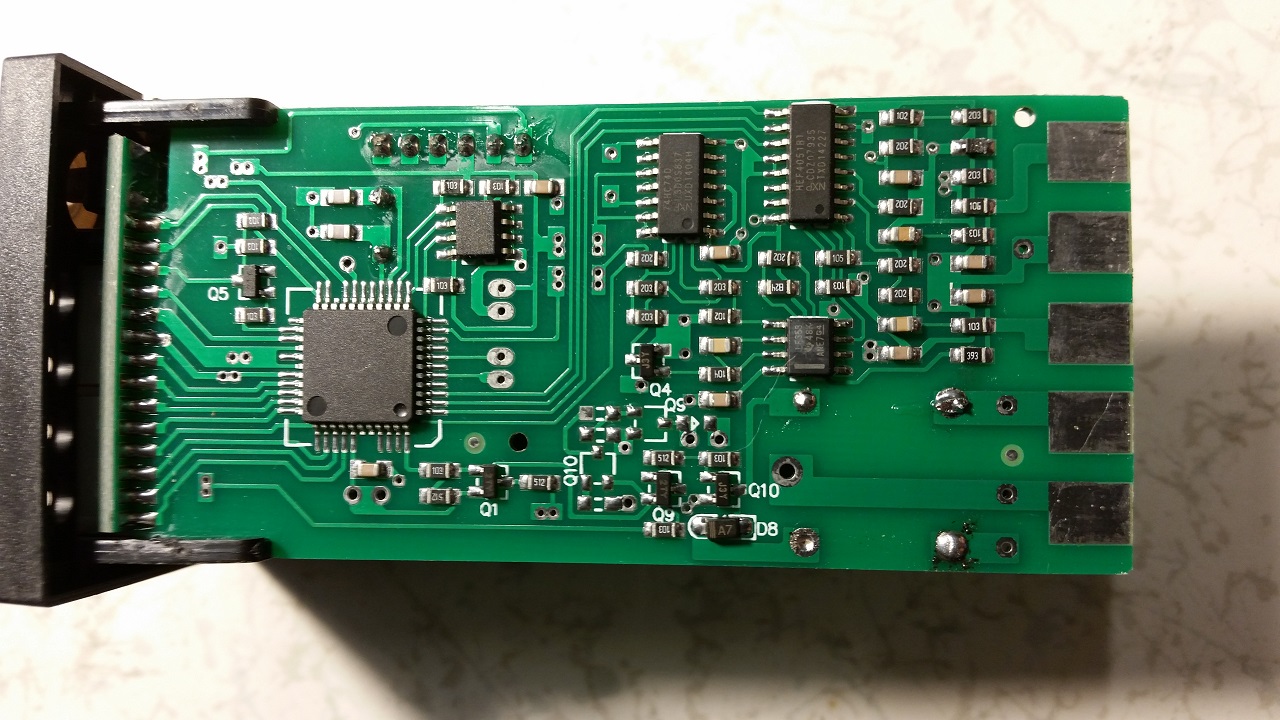

ciao a tutti, oggi finalmente mi sono arrivati il rex100, il relè e la termocoppia presi in kit da cina. ho preso anche il fornetto ovviamente ed ora devo montare il tutto, però ho qualche domanda da farvi.
il rex mi è arrivato con un condensatore bucato... pazienza l'ho gia cambiato con uno che avevo qui a casa.

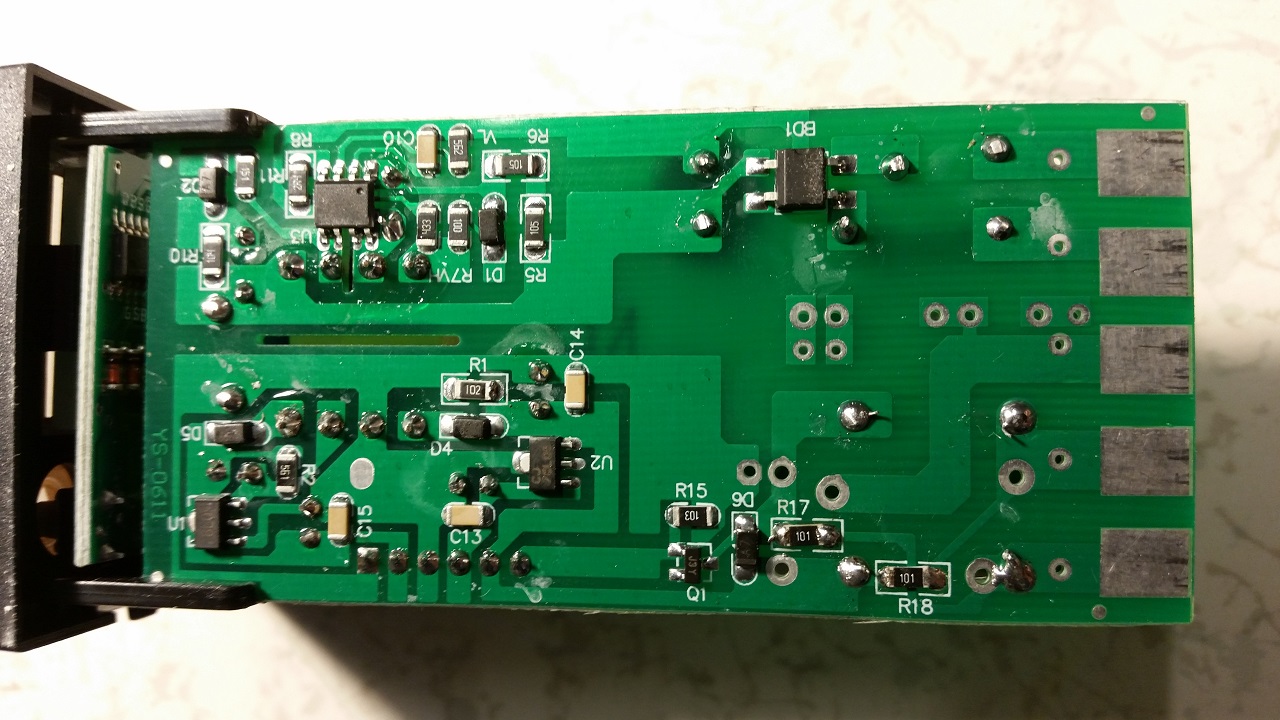

la mia domanda però riguarda il relè interno che spyro ha rimosso ed ha provveduto a ponticellare. nel mio, il relè interno non c'è e al suo posto invece dei ponticelli ci sono delle resistenze posizionate ad x.....

cosa devo fare? le tolgo o le lascio così?

inoltre lo schema non l'ho capito piu di tanto, ma vedo di rivederlo piu tardi quando ho preso altro occorrente per procedere.

allego foto del mio kit preso ella baia a 20€tutto spedito.

[url=http://www.ebay.it/itm/251312673894?ssPageName=STRK:MEWNX:IT&_trksid=p398 4.m1497.l2649]PID Digital Temperature Control Controller REX-C100+ K Sensor +25DA SSR | eBay[/url]

Foto:

[URL="http://i58.tinypic.com/k37ukh.jpg"]http://i58.tinypic.com/k37ukh.jpg[/URL]
[URL="http://i57.tinypic.com/2u8dsb4.jpg"]http://i57.tinypic.com/2u8dsb4.jpg[/URL]
[URL="http://i59.tinypic.com/2mgs3f8.jpg"]http://i59.tinypic.com/2mgs3f8.jpg[/URL]

**Reset** · 18-02-15

Originariamente Scritto da Scruffy

ciao a tutti, oggi finalmente mi sono arrivati il rex100, il relè e la termocoppia presi in kit da cina. ho preso anche il fornetto ovviamente ed ora devo montare il tutto, però ho qualche domanda da farvi.
il rex mi è arrivato con un condensatore bucato... pazienza l'ho gia cambiato con uno che avevo qui a casa.
la mia domanda però riguarda il relè interno che spyro ha rimosso ed ha provveduto a ponticellare. nel mio, il relè interno non c'è e al suo posto invece dei ponticelli ci sono delle resistenze posizionate ad x.....

cosa devo fare? le tolgo o le lascio così?

inoltre lo schema non l'ho capito piu di tanto, ma vedo di rivederlo piu tardi quando ho preso altro occorrente per procedere.

allego foto del mio kit preso ella baia a 20€tutto spedito.

[url=http://www.ebay.it/itm/251312673894?ssPageName=STRK:MEWNX:IT&_trksid=p398 4.m1497.l2649]PID Digital Temperature Control Controller REX-C100+ K Sensor +25DA SSR | eBay[/url]

Foto:

[URL="http://i58.tinypic.com/k37ukh.jpg"]http://i58.tinypic.com/k37ukh.jpg[/URL]
[URL="http://i57.tinypic.com/2u8dsb4.jpg"]http://i57.tinypic.com/2u8dsb4.jpg[/URL]
[URL="http://i59.tinypic.com/2mgs3f8.jpg"]http://i59.tinypic.com/2mgs3f8.jpg[/URL]

gia hanno tolto il rele originale dentro al rex,perché ti hanno venduto un kit con rele esterno,puoi montarlo cosi com é, io pero toglierei le resistenze e ci farei 2 ponti, come da guida,

i ponti non metterli ad X,ma dritti, cosi puoi seguire lo schema

**Reset** · 18-02-15

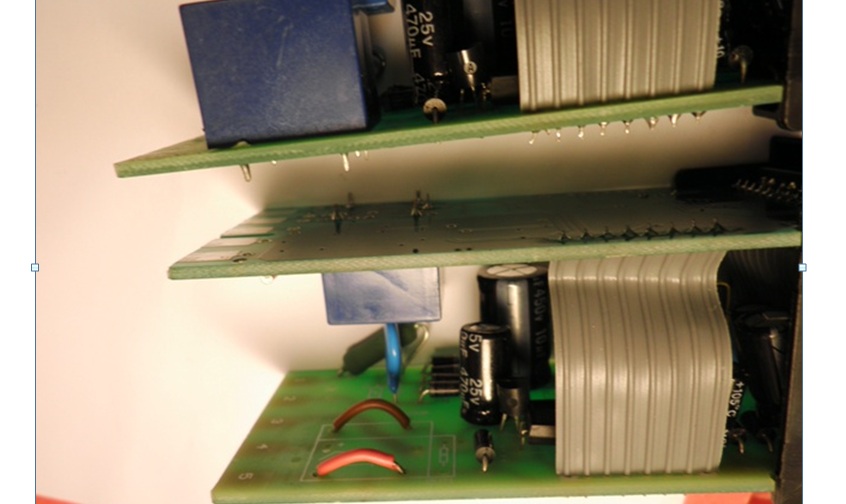

immagine

**Scruffy** · 18-02-15

misa che son messe ad x così da mettere numero 4 del rele su numero 4 del rex , numero 5 del relè su numero 5 del rex ?

fixed

**Reset** · 18-02-15

Originariamente Scritto da Scruffy

misa che son messe ad x così da mettere numero 3 del rele su numero 3 del rex , numero 4 del relè su numero 4 del rex ?

le uscite per il rele sono 4 e 5, pin 3 non dovrebbe essere collegato a niente,mettendo le resistenze a x hanno invertito il comando + con comando -

**Scruffy** · 18-02-15

si scusa ho corretto. ora sto vedendo come mettere i cavi e dove mettere interruttore. interruttore misa lo metto solo per la resistenza, non il generale.

**Reset** · 18-02-15

Originariamente Scritto da Scruffy

si scusa ho corretto. ora sto vedendo come mettere i cavi e dove mettere interruttore. interruttore misa lo metto solo per la resistenza, non il generale.

si mettilo solo per le resistenze l interruttore, vedi il led sul rele, deve illuminarsi all input controller, se non si illumina cambia la posizione dei collegamenti 4 e 5

**Scruffy** · 04-03-15

ok, fornetto pronto e provato. non ho capito però un paio di cose che voglio chiedere:
1) per l'impostazione iniziale, io collego la presa, poi tengo premuto set e a ali metto 190°, poi tengo premuto set e a aru metti 1, poi tengo premuto set e torno al menu e lui fa la calibrazione, ma quando fa la calibrazione, arriva a 190° e sta li... devo aspettare o cosa ?

inoltre se dopo stacco la presa, il valore su aru lo ritrovo a 0. è normale o sbaglio qualcosa?

2) messo a 190° e 4-5 balls non si sono attaccate, ma devo vedere se era lo stencil sporco o bga sporco, perchè per provare ho fatto una cosa veloce . le altre sfere son venute perfette. rispetto all'aria calda è 10000 volte meglio

grazie ovviamente per la guida.

**pocoyo2** · 04-03-15

Mi hai fatto venire voglia di riprovarci...

from Galaxy NOTE 3

**Scruffy** · 04-03-15

guarda non è difficile. il taglio l'ho fatto ocn il dremel e non ci è voluto molto.
[URL="http://i58.tinypic.com/5wcd42.jpg"]http://i58.tinypic.com/5wcd42.jpg[/URL]

fornetto finito.

[URL="http://i58.tinypic.com/29pd7jc.jpg"]http://i58.tinypic.com/29pd7jc.jpg[/URL]

qui invece si vede dove effettuare il taglio per farci entrare il rex

sotto tiner, pallina del 10 e pallina del 5 (45 ?) basta andare perpendicolari e fare un quadrato. con il dremel cmq potete sempre sistemare il tutto.

messo anche u nbell'interruttore sopra

.

unica nota dolente, la sua lampadina è gia morta

se ho tempo ne compro un altra.

**pocoyo2** · 04-03-15

Il fornetto lo avevo già modificato, con tanto di termocoppia e Rex, solo che non avevo il controllo delle palline "pazze" e quindi sono tornato a "manuale"

from Galaxy NOTE 3

**marcus78** · 04-03-15

Anche io non ho mai finito il fornetto.....Cmq pensare sua meglio spostare la lampada di sotto e metterla sopra? Così da avere il calore dalla parte di sopra. ...

Inviato dal mio GT-I9515 con Tapatalk 2

**Scruffy** · 04-03-15

secondo me no nserve... se guardi le lampade son ricoperte di metallo per uniformare la temperatura..... così si arriva si a 190° su tutto i lbga, ma ci si arriva non in modo aggressivo.

**marco772005** · 04-03-15

piccolo consiglio....non fermatevi a 190°... arrivate a 200-205° per essere sicuri che si siano saldate.

**AHO70** · 30-04-15

salve, mi è finalmente arrivato il rex , ma aprendolo mi sono accorto che è completamente diverso da quello della guida, il modello è REX-C100FK02 qualcuno sa dirmi se va bene o ho acquistato il rex sbagliato? dietro, dove si fissano i fili ha solo 8 connettori . Eventualmente potete darmi qualche aiuto per il collegamento?
grazie.
