Prove su stazioni di Rework , differenze PRO E CONTRO

[Max_DH]

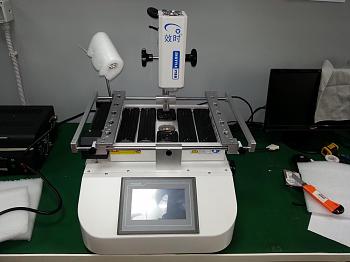

Shuttle Star RW-SP360C

Voti e considerazioni altamente personali .

Tipo: Combinata aria calda & infra
Tavolo : Dinamico, 4 punti di ancoraggio stile Zhuomao , ma fissi .
Top Heater : versatile nel movimento e nella rifinitura
Nozzle: dotazione 5 pcs delle misure più diffuse

PCB Holder accessorio : Magnetico molto utile , quasi fondamentale su schede di difficile ancoraggio.
Software: Inglese , molto ben definito ed ordinato . Funzione autoprofilatore , regolazione intensità in percentuale ed offset dell'infrarosso . Software davvero completo , fin ora il migliore che abbiamo collaudato. Dopo il nostro

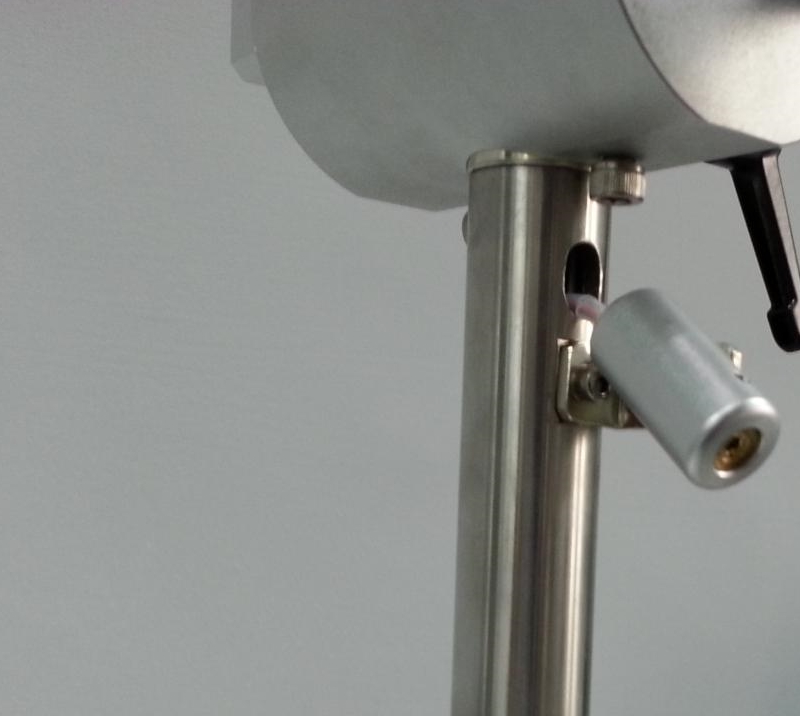

Puntatore Laser: non ho ben capito bene l'utilizzo , probabilmente è stato concepito per la centratura.....
Vacuum Pen: comoda , funzionale .
Connettività: USB , per salvataggio profili e screenshoot della lavorazione e analisi dei profili in tempo reale
Raffreddamento: Davvero potente , raffreddamento laterale




Voto : 9,5
Rapporto Qualità/Prezzo : 10

[Max_DH]

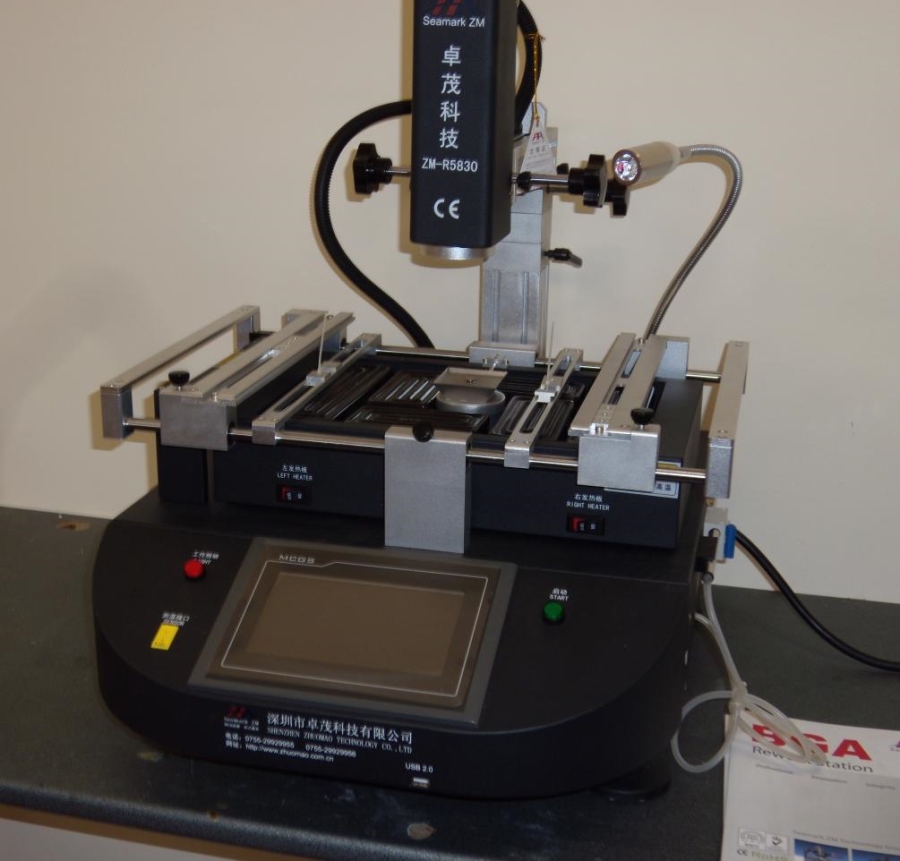

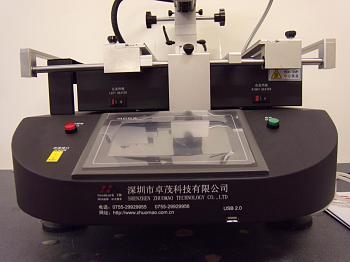

Zhuomao ZM-5830

Voti e considerazioni altamente personali

Package Interessante , in dotazione:
1X termocoppia
1X Vacuum gommini
2X Resistenze Hot air di ricambio
1X Plate 600W di ricambio
1X Manuale Istruzioni dettagliato ( In Inglese )
1X Brochure prodotti e caratteristiche
4X Nozzle ( Ugelli) 38x38 /31x31 / 41x41 / 28x28

Notiamo alla sua destra, accensione con magneto termico, alloggio per vacuum pen ben definito.
Alla sinistra presente cavo di messa a terra e seriali macchina.

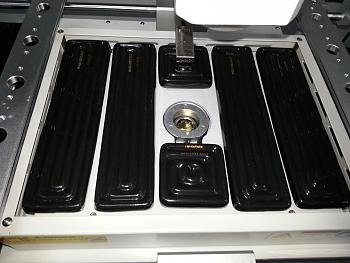

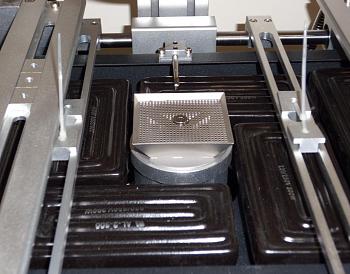

Presenti 6 Plate centrali , 4*300W e 2*600W più ugello centrale.
La ventola di raffreddamento è posta lateralmente in corrispondenza tavolo .

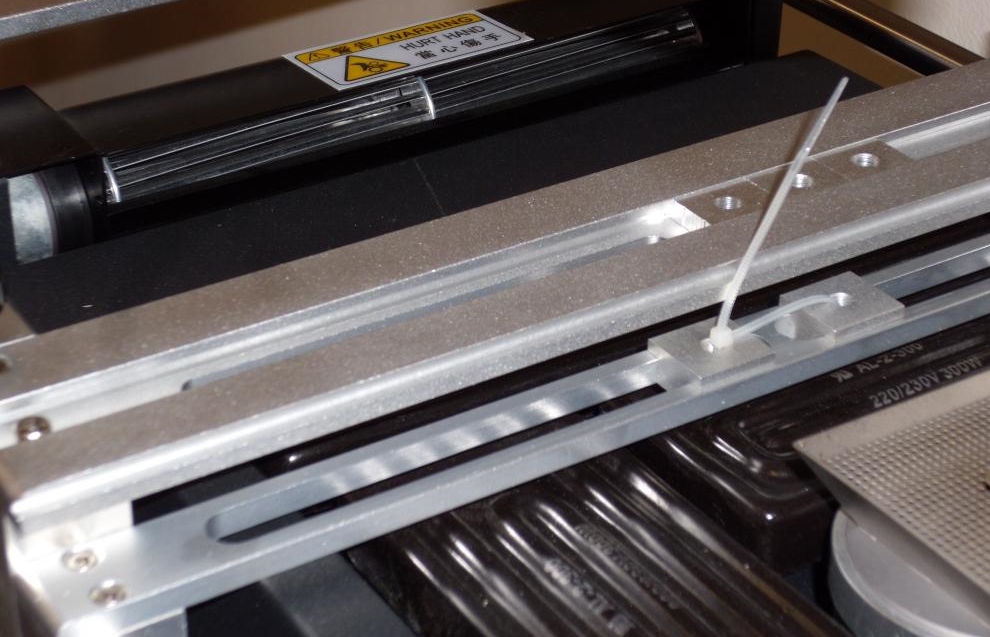

Il Tavolo è ben solido e di manifattura , ottima, probabilmente ricavata dal pieno. Pcb Holder in dotazione che , stranamente, non hano necessità sostituire le viti di serraggio alla mainboard, ma sono a misura . Il tavolo si muove integralmente a sinistra e destra, anche se integrato, poi il serraggio della scheda su e giù tramite i rispettivi braccetti a corredo.
Frontalmente due interruttori che permettono di spegnere manualmente e disabilitare i plate laterali da 600W .
Nel pannello frontale presente il tasto Light , il quale attiva/disattiva la lampada Led snodata a corredo , e il tasto di avvio del profilo saldatura in manuale.

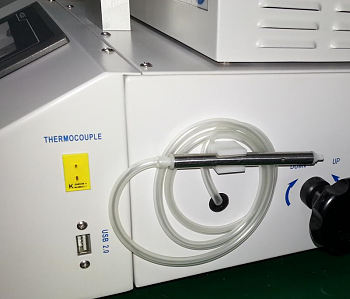

Termocoppia di tipo K, resistente, semi rigida, non il solito filo da 0.5
Display e Touchscreen Molto sensibile, io lo sto utilizzando ancora con pellicola sopra ed è molto sensibile, il display è a colori.
Software in Inglese e Cinese, intuitivo e permette di salvare i profili tramite la porta usb frontale , oppure sulla sua flash .

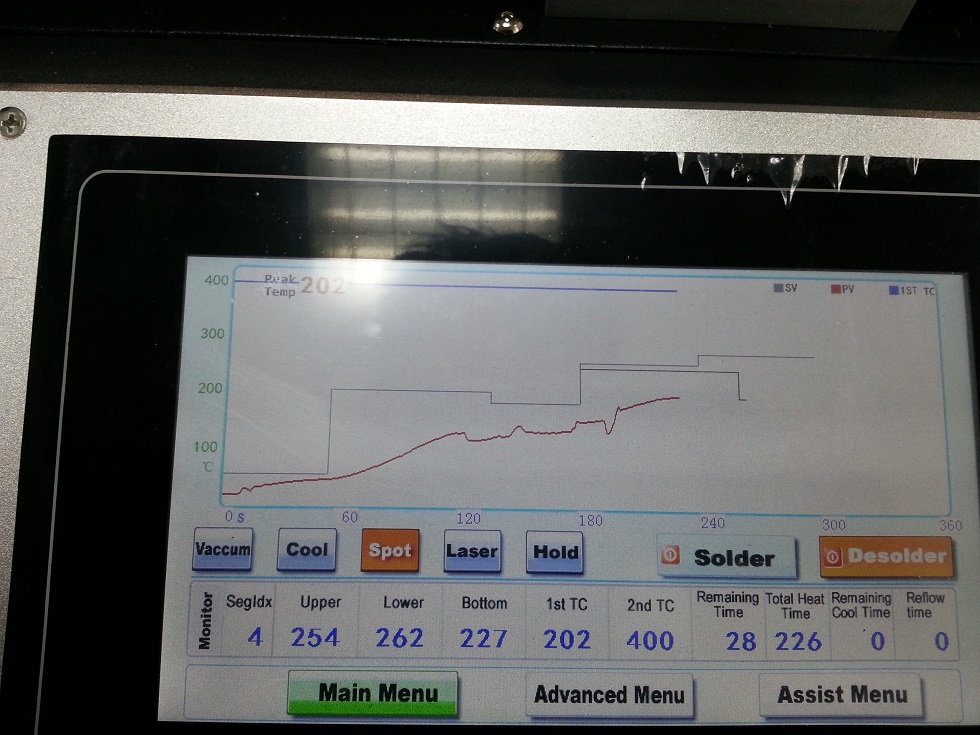

Grafico del profilo snello e pulito, simile ad altre marche, Segnalate le temperature del Top Heater, Bottom Heater, Infrarossi e Quella rilevata sul Bga tramite termocoppia.
Termocoppie inserite sui plate infrarossi, visibili, e su bottom Heater visibile senza nozzle.
Top Heater movibile in X-Y ( avanti, indietro , sinistra e destra ).
La stazione inoltre permette una regolazione di altezza e piano , grazie a delle gambe apposte sotto la stazione regolabili.
Al di sotto della stazione è presente una ventola di dissipazione.





Video di presentazione , ancoraggio e lavorazione , con ausilio fornetto ZM-R255




Voto : 9
Rapporto Qualità / Prezzo : 9

[Max_DH]

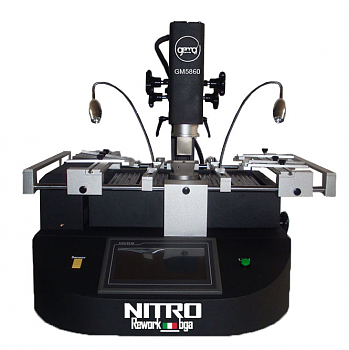

GEMA GM-NITRO 5860

Praticamente come la Zhuomao 5830 , brandizzata Gema
Abbiamo apportato alcune migliorie come :

Doppia Lampada
Bottom Nozzle regolabile
Plate infrarossi Tedeschi Elstein, o cinesi a scelta
Termocoppia di tipo K filare
Tavolo come Zhuomao

Non darò ne votazioni ne rapporto qualità prezzo in quanto è un prodotto con il nostro brand.

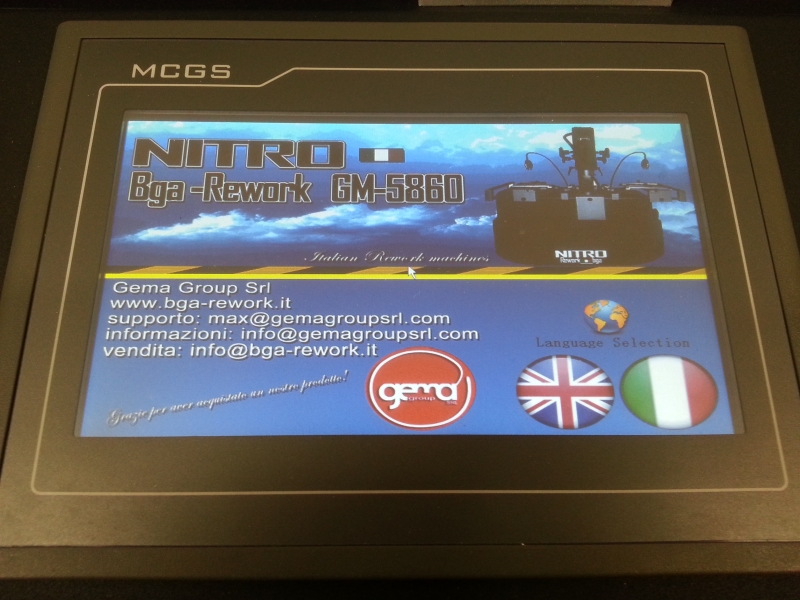

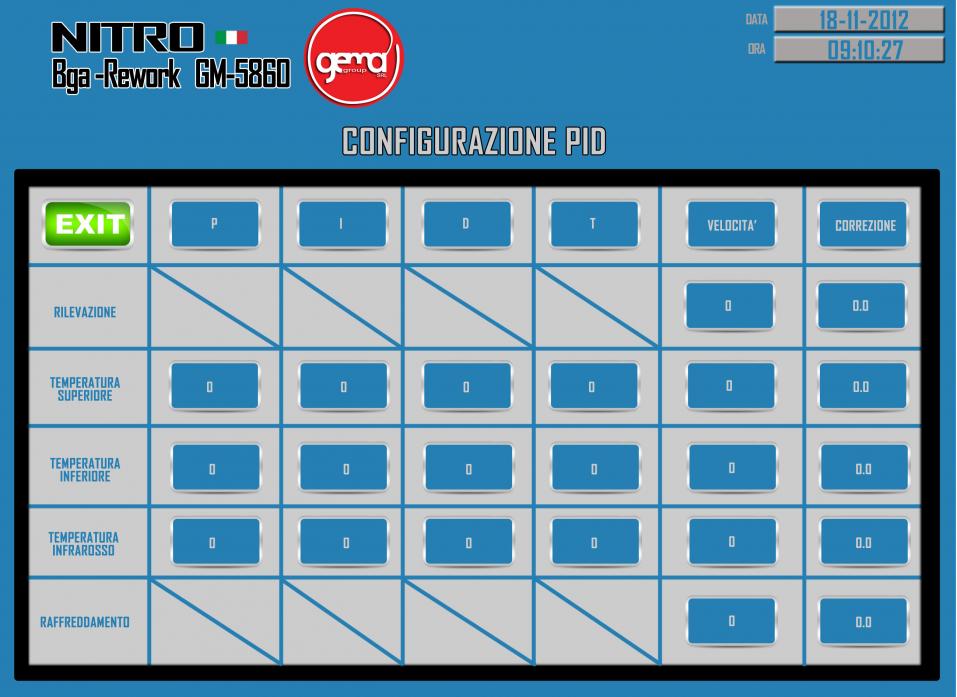

Software Italiano completamente ricreato su base grafica e funzionalità:

Auto profilatore
Blocco Temperatura costante
Ordinato

[Max_DH]

A breve altre recensioni. spero di essere stato utile. saluti

[Max_DH]

SCOTLE HR-360

Voti e considerazioni altamente personali

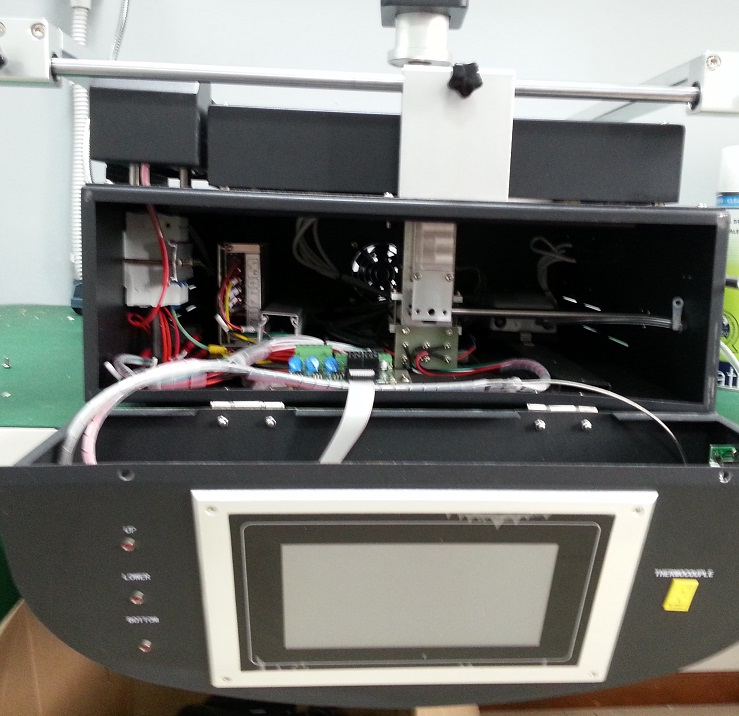

Chassis come tutte le altre , funzionale per la manutenzione e l'ispezione interna.
Cablaggio veramente curato con prodotti di qualità
Tavolo modulabile , x.y

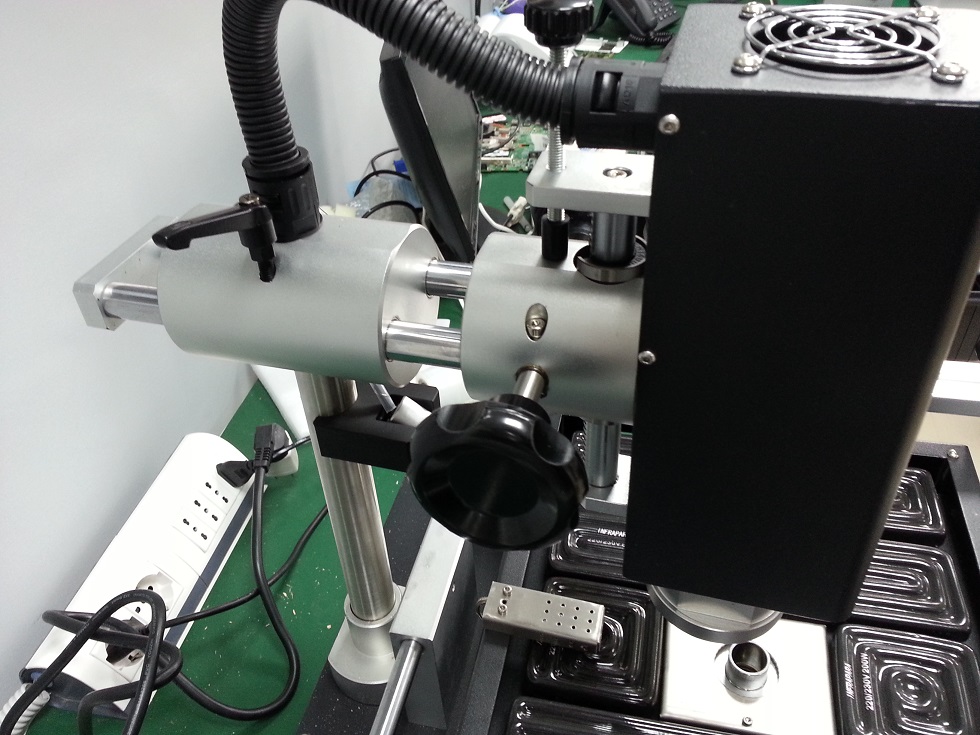

Top Heater simile alla Shuttle Star ma senza alcun fermo corsa . Nota negativa , in fase di posizionamento del top nozzle sul bga , senza fine corsa spesso si tende a forzare sul pcb.

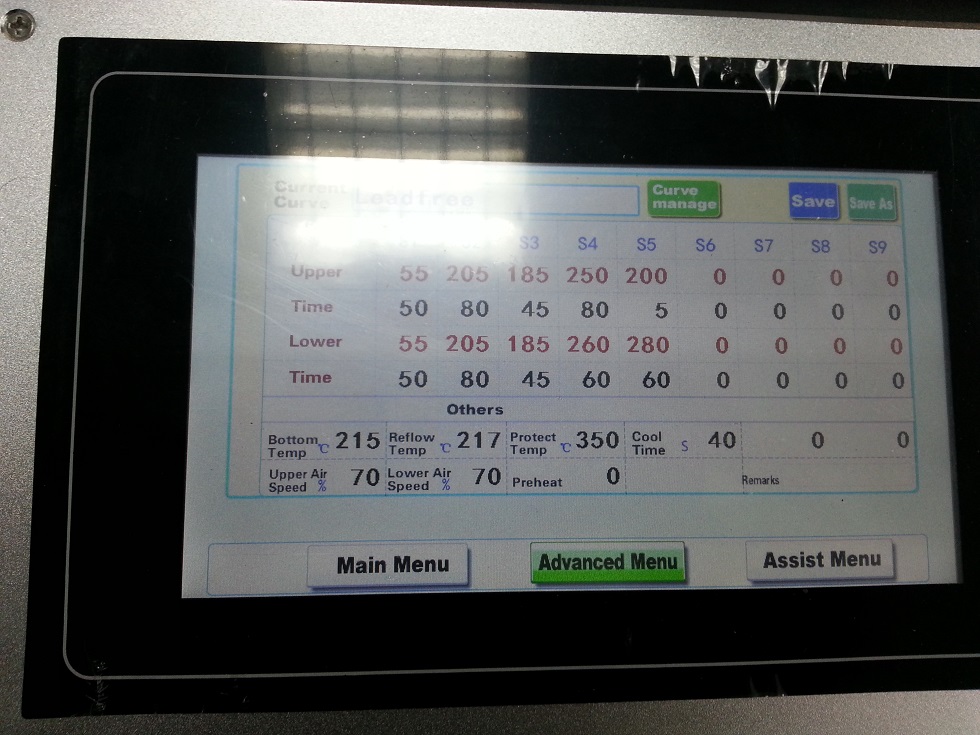

Software semplice ed intuitivo
Funzione Auto profile , per la creazione di profili automatici.....
Puntatore Laser per centratura del bga.... come già detto sopra per la shuttle star..... poco funzionale.
Termocoppia low cost, filare piccolissima. da sostituire
Dotazione Ottima
Manifattura : 7/10
Qualità Prezzo : 7/10
Ancoraggio PCB : 8/10

Qualità prezzo : 7/10

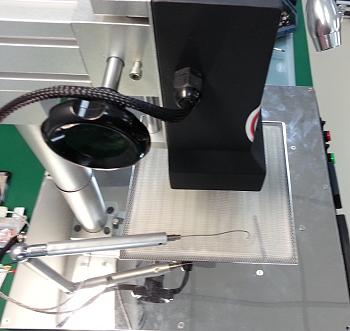

Alcune immagini .

[djsaso]

pre il puntatore laser io sapevo che basta puntarlo al centro della hot gun inferiore e poi posizionare la scheda, cosi si sa il centro esatto del bga e di conseguenza la hot gun di bottom e al centro perfetto del BGA

[Max_DH]

si si assolutamente, ma francamente almeno per le mie abitudini faccio sempre comunque tutto con un'altra logica, semplicemente seguendo le linee guida presenti sul pcb. Il laser potrebbe essere utile in un contesto di IR come jovy ad esempio che punta dove l'IR và ad intervenire.
Vabè comunque se ce l'hanno messo a qualcosa sarà utile

[djsaso]

si si assolutamente, ma francamente almeno per le mie abitudini faccio sempre comunque tutto con un'altra logica, semplicemente seguendo le linee guida presenti sul pcb. Il laser potrebbe essere utile in un contesto di IR come jovy ad esempio che punta dove l'IR và ad intervenire.
Vabè comunque se ce l'hanno messo a qualcosa sarà utile

sai che io con la mia ht r 392 perdo una marea di tempo a puntare il centro esatto del bga? Se avevo il laser puntavo il centro della hot gun e lo facevo in 2 secondi, stavo pensado di prendere un laser e montarlo nello stesso modo della shuttle cmq bel topic, molto interessante

[spyro82]

sono belle macchine unico neo (dal mio punto di vista) e il monitor touch.

[Max_DH]

ma per il touch o per il pericolo di rottura dovuto a qualcosa?
Comunque è possibile a tutte collegare un mouse

[Max_DH]

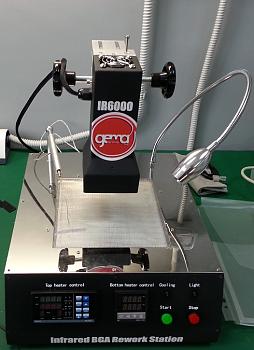

Achi IR 6000

Voti e considerazioni altamente personali


Questa macchina sembra essere molto diffusa per il suo basso costo.
Prima analisi :
Manifattura proprio Low Cost
Plate infrarossi Cinesi
Tavolo di ancoraggio a dir poco inutile, nella versione 1 non sono predisposti braccetti di ancoraggio , ma solo un tavolo, movibile.

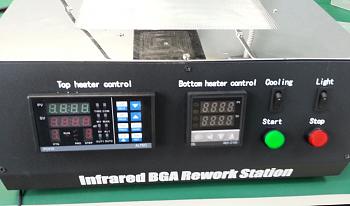

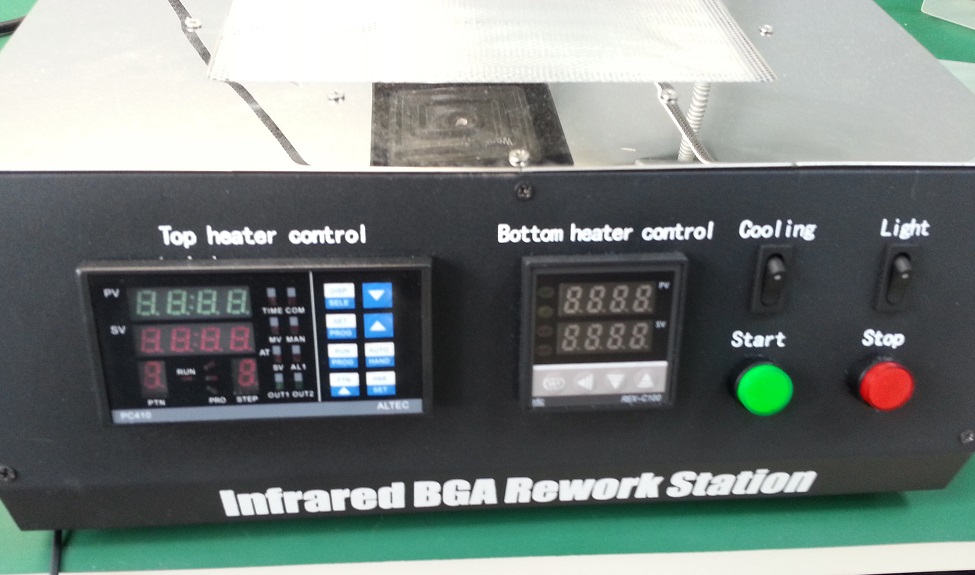

Centraline configurabili tramite software , rozzo stile old school e collegamento tramite RS232.
Top heater fisso , si muove solo su e giu' .
Termocoppia semi rigida stile 7500 .
Lampada led... che fà poca luce!!!!

Test , sembri che per raggiungere alte temperature trovi difficoltà, probabilmente dalla qualità dei plate infra.

Ancoraggio: 0/10
Manifattura 5/10
Semplicità: 5/10
Software: 5/10
Qualità-Prezzo: 8/10

Alcune Immagini.

[spyro82]

ma per il touch o per il pericolo di rottura dovuto a qualcosa?
Comunque è possibile a tutte collegare un mouse

sia per estetica che per pericolo rottura anch'io avevo optato di metterne uno sulla mia (autocostruita) ma poi ho rinunciato per il costo di tutti i componenti ma questo e ot per quanto riguarda le codeste macchine invece io sono propenso piu per il pid normale stesso lavoro e un pc affianco con microscopio usb naturalmente questo e un mio punto di vista non e per andare contro nessuno o svalutare le suddette macchine .
