Problema "Repallaggio"

[robgerr]

Ragazzi volevo un vostro consiglio per la faso di repallaggio.
Dopo il lift, pulisco l'integrato rimuovendo le palline vecchie.
Spalmo uno strato di flussante "Kimbo Rma 218"
Con la honton HT-90 dispongo le palline con piombo nella stencil ( quando rimuovo la parte superiore alcune palline rimangono attaccate)
Sistemo alcune palline fuoriposto con un giravite di precisione al taglio.
Metto il bga nella honton ht-r392 con termperatura target massima di 195°.
Lascio raffreddare e mi accorgo che alcune palline si attaccano fra di loro e qualcuna diventa opaca.

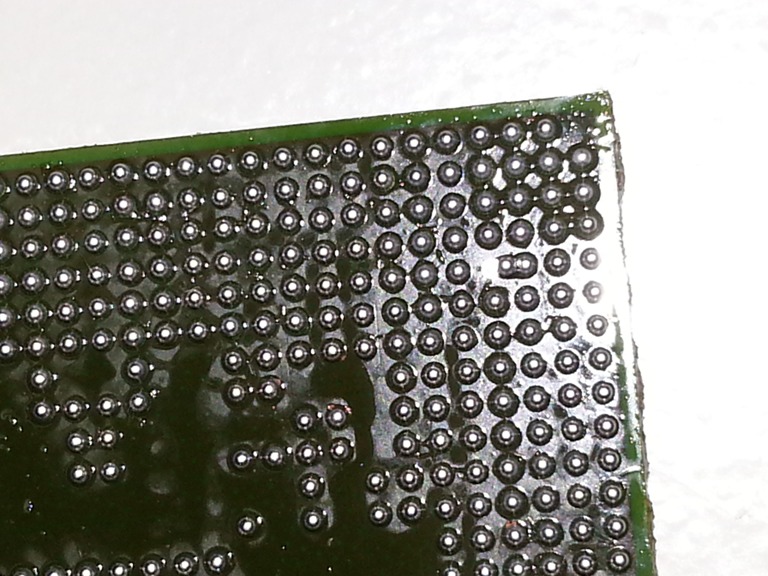

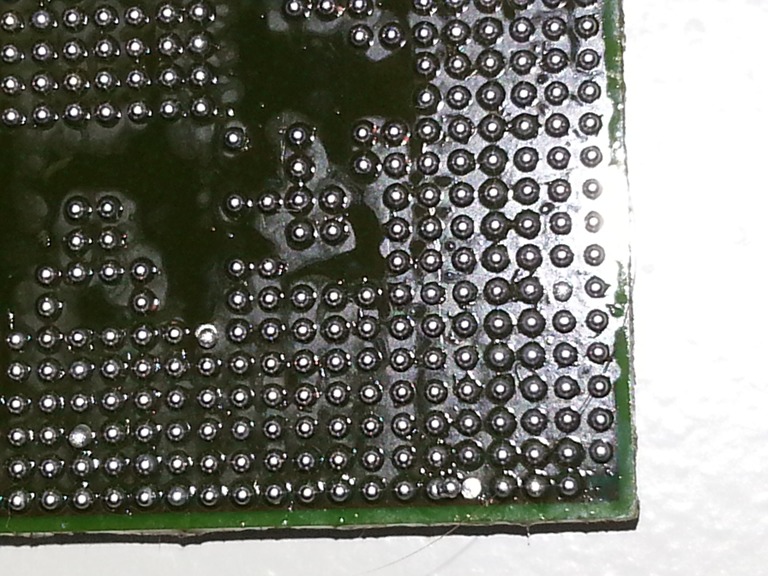

Posto due foto per rendervi idea del mio prob.

[djsaso]

Ragazzi volevo un vostro consiglio per la faso di repallaggio.
Dopo il lift, pulisco l'integrato rimuovendo le palline vecchie.
Spalmo uno strato di flussante "Kimbo Rma 218"
Con la honton HT-90 dispongo le palline con piombo nella stencil ( quando rimuovo la parte superiore alcune palline rimangono attaccate)
Sistemo alcune palline fuoriposto con un giravite di precisione al taglio.
Metto il bga nella honton ht-r392 con termperatura target massima di 195°.
Lascio raffreddare e mi accorgo che alcune palline si attaccano fra di loro e qualcuna diventa opaca.
Posto due foto per rendervi idea del mio prob.

primo problema della sfera è che forse hai messo troppo flux, o un flux non molto adesivo, poi devi essere certo che la piazzola sia piatta, quindi pulita, che non abbia la collinetta, perchè appena entra in fase licquida il flux di conseguenza la sfera perde grip e rotola a valle

[spyro82]

infatti se le piazzole vengono pulite bene e se le vede con il microscopio esse sono piu basse rispetto alla solder mask perui bisogna passare con tessere (tipo le ricaiche del telefonino) e' spalmare sopra il flussante cercando di lasciare solo nellae piazzole comunque segui il consiglio di saso ossia pulisci bene le piazzole e metti poco flussante.

[amon76]

Confermo....ho avuto lo stesso problema .....troppo flux .....ho risolto con pulizia accurata del bga...flux appena appena appena uno strato .....ora riesco ad attaccare le balls anche con la stazione ad aria...prima utilizzavo anche io la rework station , visto che il flusso d'aria era più leggero.

[robgerr]

Ok ragazzi, sembra che con una tessera plastificata va tutto liscio.
L'unica cosa e che (anke se molto meno) qualche pallina rimane attaccata allo stencil ma ok alla fine niente di particolare.

[djsaso]

Ok ragazzi, sembra che con una tessera plastificata va tutto liscio.
L'unica cosa e che (anke se molto meno) qualche pallina rimane attaccata allo stencil ma ok alla fine niente di particolare.

se rimane attaccata allo stencil significa che è troppo basso. Cmq invece della scheda usa un pennello per BGA cosi lo spalmi molto meglio.

[chojin]

Controlla anche che lo stencil non sia sporco, a volte rimangono dei residui di flussante, ne basta davvero poco per far attaccare le palline, io li pulisco con il detergente per flussanti ogni volta, specie nella parte sottostante.

[Armand]

confermo. colpa dello stencil sporco

[ZioPippoSSJ]

Che bello, tanti consigli e tutti giusti sul reballing da parte degli utenti

[Armand]

ahahaha zio stiamo diventando bravi

[nrg17]

bene, ottimo lavoro

[amon76]

Ziopippo l'esperienza fatta sul forum va condivisa...questo è lo spirito del forum....

[ZioPippoSSJ]

Ovviamente è per questo che sono contento, specie perché è un lavoro "pro" che fino a poco fa praticamente nessuno eseguiva

[djsaso]

Ovviamente è per questo che sono contento, specie perché è un lavoro "pro" che fino a poco fa praticamente nessuno eseguiva

infatti ho notato che c'è stato un boom, molta gente che viene a conoscenza della tecnica inizia fin da subito a comprare certe macchinazze, addirittura prima ancora di studiare la teoria

[robgerr]

Vi ringrazio tutti quanti per le preziose info.
Piano piano sto imparando questa nuova tecnica.
Io mi occupo di riparazioni informatiche a livello hardware (quindi elettronica) e di televisori (monitor)
Se avete bisogno, chiedete pure

[chojin]

Non vi sbagliate gente....mi sento chiamato in causa....certe volte perché uno scrive poco qui, o si avvicina ad un certo settore non significa che sia a digiuno di tutto.
Io personalmente sono nel campo da 12 anni (riparazioni e assistenza in generale) e da 4/5 anni ormai mi occupo quasi esclusivamente di console e cellulari.

Prima avevo il preheater della Pthui e una tornado PRO V2 IR....ho provato a fare reballing già 3 anni fa, ma con questa attrezzatura rinunciai dopo pochi mesi.
Ora mi ci sono rimesso ed ho deciso di fare l'investimento con una macchina migliore (appunto la Honton).

[amon76]

Quoto pianamente ....prima di cimentarsi nella spesa della "macchinazza"....si dovrebbe fare mooolta teoria e moooooolta ancora pratica....con una buona base teorica e con tantissima pratica si hanno i risultati....non certo come me che da digiuno del reballing ( anche se con 15 anni di esperienza fra console e pc) ho comprato la r.station....bella...quando arriva la vedi la monti...e poi????...la guardi se non sei pratico...oppure inizi a fare i cadaveri ( purtoppo...ma anche per necessita')..

[djsaso]

Quoto pianamente ....prima di cimentarsi nella spesa della "macchinazza"....si dovrebbe fare mooolta teoria e moooooolta ancora pratica....con una buona base teorica e con tantissima pratica si hanno i risultati....non certo come me che da digiuno del reballing ( anche se con 15 anni di esperienza fra console e pc) ho comprato la r.station....bella...quando arriva la vedi la monti...e poi????...la guardi se non sei pratico...oppure inizi a fare i cadaveri ( purtoppo...ma anche per necessita')..

infatti, proprio quello che volevo dire io, la differenza principale non la fa la macchina ma chi la usa, ovviamente se la macchina fa schifo è un altra storia XD ahah

[chojin]

Direi anche che è giusto sia cosí, bastasse spendere 1000€ e premere un bottone per fare reballing, saremo tutti a farli da tempo.

Quello che fa la differenza sempre è le persone e l'esperienza.

PS: ho paura che siamo finiti un pò OT
