aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003

**groundzero** · 12-02-13

SALVE RAGAZZI

HO UN PROBLEMINO E VI SPIEGO LA MIA SITUAZIONE ..

HO COMPRATO UNA XBOX 360 MODELLO XENON CON JTAG CON I 3 LED ROSSI PER TENTARE LA RIPARAZIONE CODICE ERRORE 0003
SE PROVO AD ACCENDERE LA CONSOLE PARTONO SUBITO I 3 LED ROSSI ACCOMPAGNATI DA 1 BEEP E LE VENTOLE NON FANNO IN TEMPO A PARTIRE CHE SI FERMANO SUBITO ....COME SE AVESSE UN CORTO DA QUALCHE PARTE L'ALIMENTATORE PER UN ATTIMO VERDE POI RIMANE ARANCIONE QUINDI STACCA SUBITO L'ALIMENTAZIONE

PRIMA DI TUTTO NON HO MAI AVUTO A CHE FARE CON JTAG

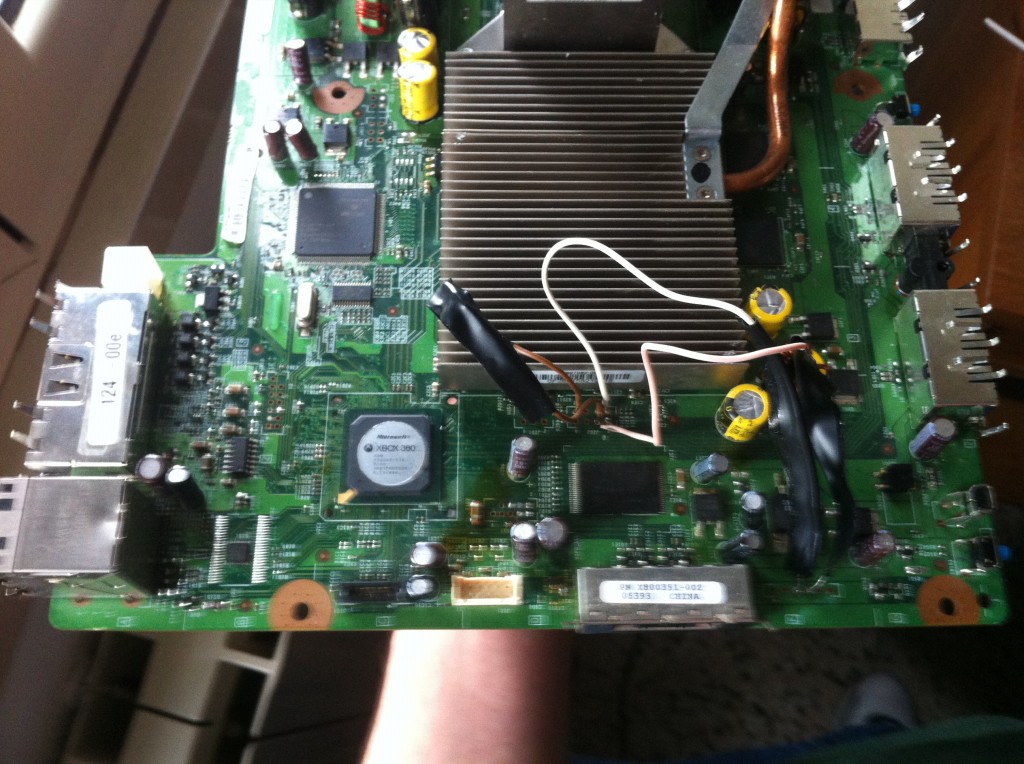

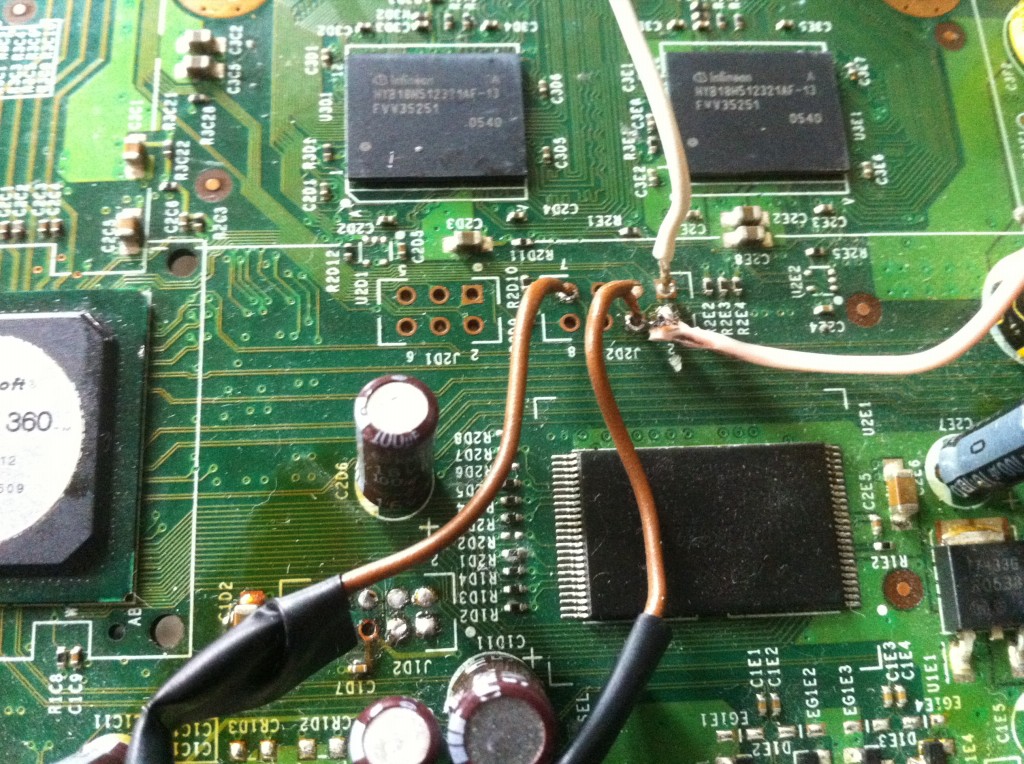

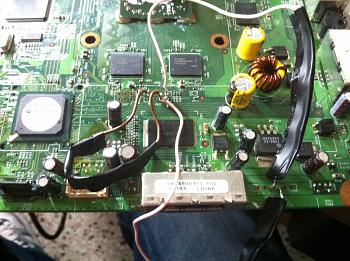

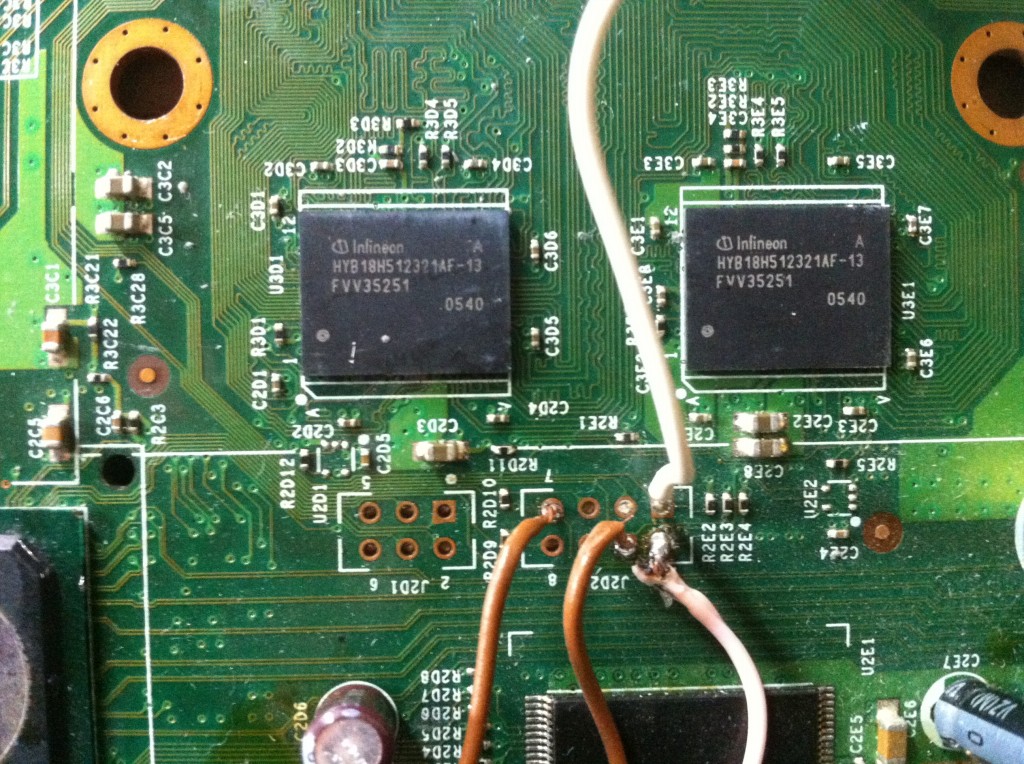

SMONTADO LA CONSOLE HO VISTO CHE CI SONO 3 FILI CON 1 NORMALE CHE FA DA PONTE E DUE CON 2 RESISTENZE ...

POI HO DEDOTTO CHE I 3 LED ROSSI POTEVANO ESSERE CAUSATI DAL JTAG OPPURE DALLA CLASSICA GPU ..

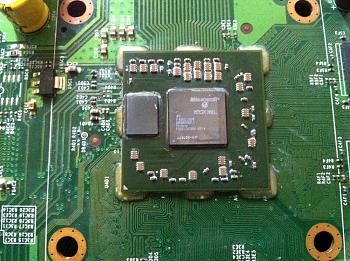

SMONTANDO NOTO SUBITO CHE UN CONDENSATORE DI QUELLI GIALLI VICINO ALLE VENTOLE SI è ESPLOSO E UNA VOLTA TOLTO IL DISSIPATORE CHE "ERA STRETTO A MORTE " VEDO CHE LA GPU è STATA SCALDATA PERCHè NOTO IL COLORE MARRONCINO SCURO SULLA GPU .....
( SPIEGAZIONE DEL CONDENSATORE ESPLOSO ) QUINDI HANNO TENTATO UN REFLOW E SICURAMENTE HANNO FATTO ANDARE IN CORTO LE SOLDER BALL DELLA GPU CAUSANDO IL CODICE 0003

ORA LA MIA DOMANDA è :
LA CONSOLE AVRA AVUTO I LED ROSSI E QUALCUNO A PROVATO A RIPARARLA FACENDO UN REFLOW A "C...O" ROVINANDO LA GPU DEL TUTTO
OPPURE SARA IL JTAG CHE FA VENIRE IL CODICE 0003 ??

LE PROVE CHE HO FATTO SONO QUESTE :
HO RISALDATO BENE I 3 CAVI ISTALLATI PER IL JTAG , HO RIMOSSO IL CONDENSATORE GIALLO E LO SOSTITUITO,MA NIENTE RIMANE COME PRIMA NON CAMBIA NULLA ....

MA LA COSA CHE MI INTERESSA DI PIU è SE LA CONSOLE HA VERAMENTE UN JTAG ? OPPURE HANNO MESSO 2 FILI SALDATI ALLA MEGLIO PER FARLA PASSARE PER UNA JTAG ??
CI SONO SOLO 3 FILI NELLA PARTE ANTERIORE NEL POSTERIORE NON C'è NESSUN FILO COLLEGATO

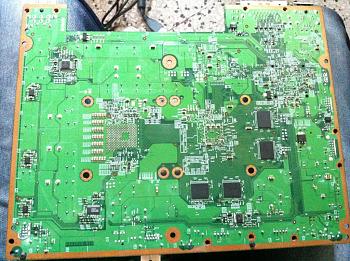

ALLEGO DELLE FOTO PER FARVI VEDERE SE SIA UN VERDO JTAG OPPURE NO ,

E SECONDO VOI A COSA è CAUSATO IL CODICE ERRORE 0003 CHE è ACCOMPAGNATO DA 1 BEEP E LE VENTOLE CHE SI FERMANO QUINDI SI STACCA LA CORRENTE ?????

GRAZIE MILLE RAGAZZIIIIII

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1171.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1174.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1176.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1177.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1179.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1180.jpg

**DooM** · 12-02-13

ma l'hanno attaccato con la colla a caldo il core? hahah

**groundzero** · 12-02-13

Quella e la colla originale microsoft

**Di4b0liK** · 12-02-13

Gentilmente evita il maiuscolo, equivale ad urlare e rende difficoltosa la lettura.

Per il resto se l'alimentatore diventa rosso probabilmente c'è un corto da qualche parte, armati di multimetro e comincia a misurare le varie tensioni

**pocoyo2** · 12-02-13

Secondo me hanno cotto la GPU

from Galaxy NOTE

**groundzero** · 12-02-13

Grazie per le risposte e mi scuso per il maiuscolo...
Cmq non ha l'alimentatore rosso

Provo ad accedenerla partono subito i 3 led rossi e si sente un beep e le ventole per un istante privano a partire ma stacca subito l'alimentazione
L'alimentatore quando provo ad accenderla diventa verde per un istante poi arancione piu che altro il beep cosa vuol dire ?
Che prove posso fare per capire se sia la GPU ?

**pocoyo2** · 12-02-13

Togli tutto ma proprio tutto quello che si può staccare (fili volanti, spinotti vari, dissipatori, ecc...) e accendi la console. Se ti fa semprr quel "buzz" dalla GPU allora penso sia proprio quella. Mi succede quando sbaglio profilo per reflow/reball

from Galaxy NOTE

**marcus78** · 12-02-13

dovresti controllare con il tester a console spenta il valore del condensatore c5d5 vicino alla gpu.dovrebbe darti un valore opra 1 ohm. correggetemi se sbaglio cosi sai se la gpu è scoppiata.

angolo in alto a sinistra della tua foto.

**liberty87** · 12-02-13

Originariamente Scritto da marcus78

dovresti controllare con il tester a console spenta il valore del condensatore c5d5 vicino alla gpu.dovrebbe darti un valore opra 1 ohm. correggetemi se sbaglio cosi sai se la gpu è scoppiata.

angolo in alto a sinistra della tua foto.

Ha ragione l'amico marcus,prova a vedere che valore ti spunta fuori ai capi del condensatore

**groundzero** · 12-02-13

Grazie per le risposte ragazzi.
Cmq come devo provare il condensatore ?
Devo mettere i puntali uno nell'entrata e uno nell'uscita con quale scala ?
La console deve essere spenta ma con alimentatore e cavo video collegati ?

**pocoyo2** · 12-02-13

Originariamente Scritto da groundzero

Grazie per le risposte ragazzi.
Cmq come devo provare il condensatore ?
Devo mettere i puntali uno nell'entrata e uno nell'uscita con quale scala ?
La console deve essere spenta ma con alimentatore e cavo video collegati ?

Stacca tutto, metti su ohm (scala 2) e posiziona i due puntali agli estremi del condensatore

Inviato dal mio Transformer TF101 con Tapatalk 2

**groundzero** · 13-02-13

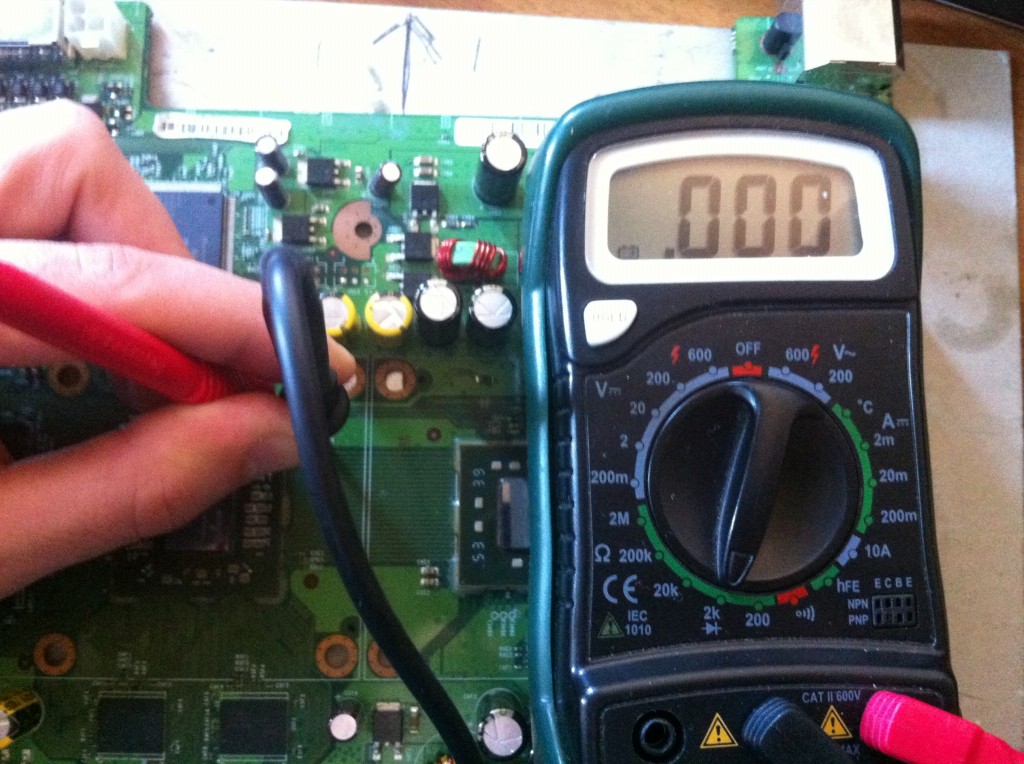

fatto la prova con il tester non mi da ninte mi da sempre 0 (zero) o provato tutte le scale di ohm per non sbagliare ma mi da sempre zero ..
ho notato una piccola bolla sulla gpu e una sulla cpu ...
quindi sicuro reflow andato male .....
per me dovrei fare il reballing , ma la gpu e cpu saranno buone ?
a vederle non mi sembrano ridotte alla frutta anzi ... hanno solo una bolla
converrebbe comprare una gpu nuova gia rebballata ?

vorrei verificare anche la cpu quale condensatore devo provare sulla cpu ?

**marcus78** · 13-02-13

se segna 0 la gpu è morta.
per la cpu non saprei

**groundzero** · 13-02-13

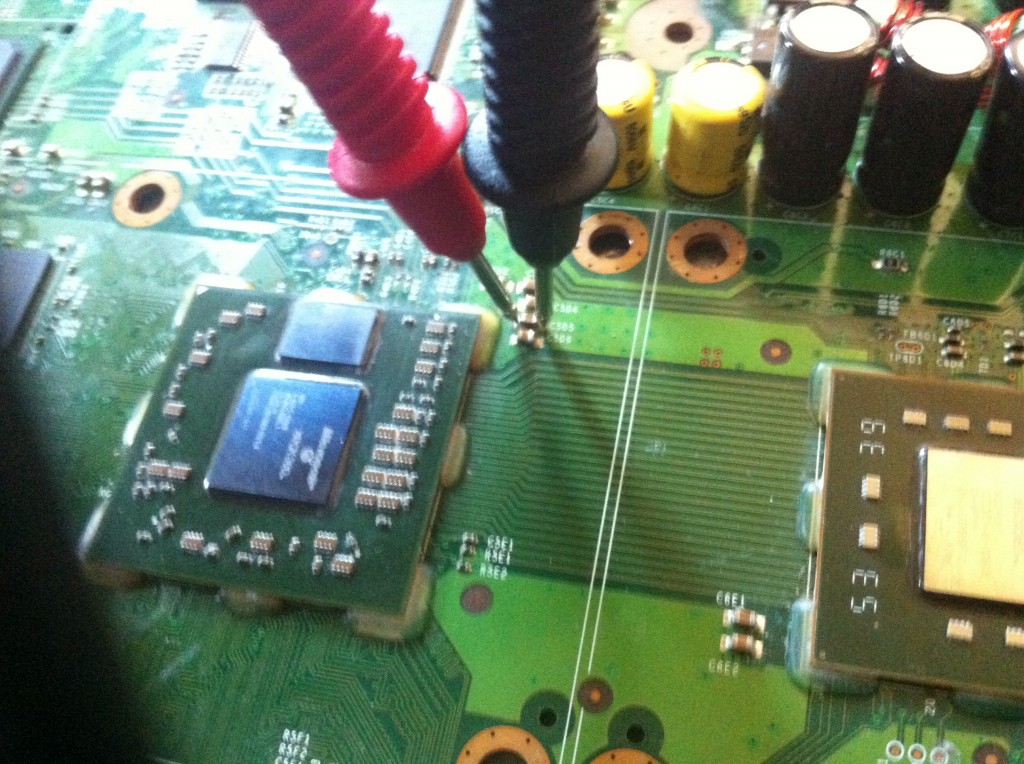

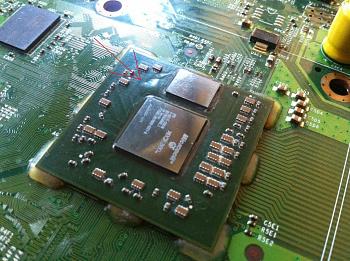

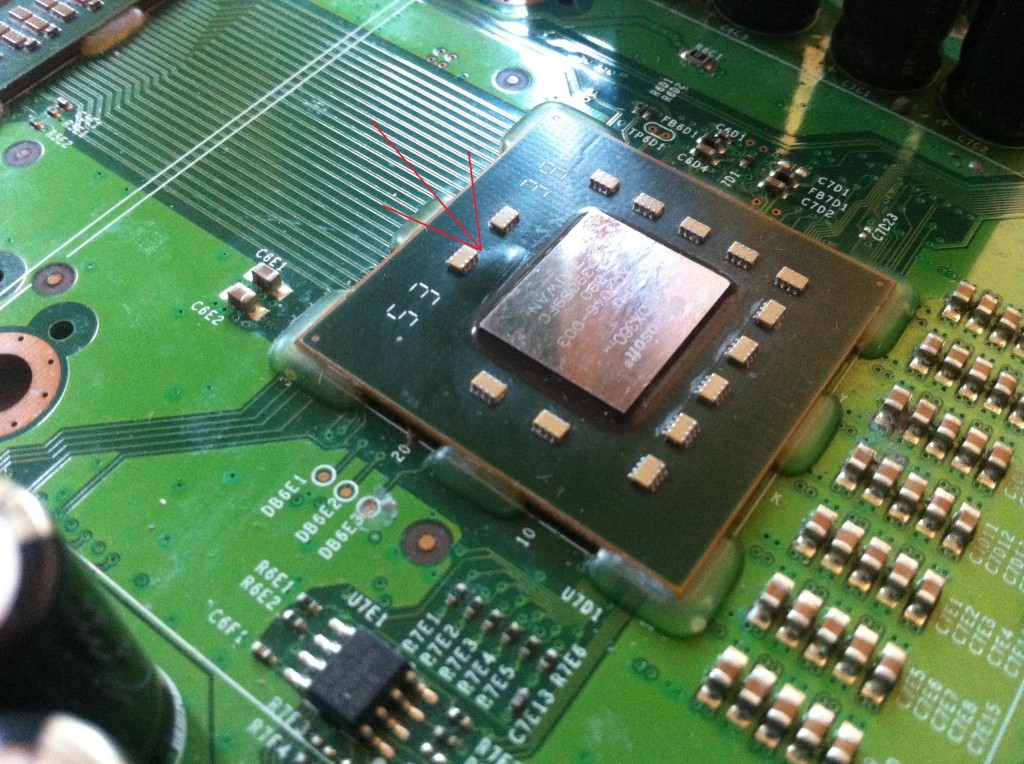

ragazzi vi allego le foto delle bolle e la prova che ho fatto ditemi se è corretta grazie

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1182.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1183.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1184.jpg

aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003-img_1187.jpg

**X-ray** · 13-02-13

se quella è una bolla sul processore direi che la puoi cestinare

**pocoyo2** · 13-02-13

Originariamente Scritto da X-ray

se quella è una bolla sul processore direi che la puoi cestinare

Esatto! Andavo alla ricerca di quelle nelle prime foto ma non si vedevano. Ma avevo un sospetto. Devi per forza cambiare la GPU

Inviato dal mio GT-N7000 con Tapatalk 2

**X-ray** · 13-02-13

Originariamente Scritto da pocoyo2

Esatto! Andavo alla ricerca di quelle nelle prime foto ma non si vedevano. Ma avevo un sospetto. Devi per forza cambiare la GPU

Inviato dal mio GT-N7000 con Tapatalk 2

eh eh guarda bene, GPU e CPU...meglio buttarla

**groundzero** · 13-02-13

Ho visto su ebay che la GPU la trovo nuova già reballata a 8,00 spedita dalla Cina e anche la cpu pero non ho i macchinari Per fare il reballing
Mi dispiace perche aveva il jtag in caso non puo interessare a qualcuno di voi sul forum ?

**pocoyo2** · 13-02-13

Originariamente Scritto da X-ray

eh eh guarda bene, GPU e CPU...meglio buttarla

Ha ha... pensavo fosse la stessa foto da 2 angolazioni diverse..
Allora si. Niente da fare.. a meno che non cambi gpu/CPU/nand

Inviato dal mio GT-N7000 con Tapatalk 2
