Fateci vedere i vostri lavori di rework!

[djsaso]

Intendo che la temperatura che misuri dalle termocoppie della macchina misurano il calore in uscita dagli ugelli e della base ma non misurano il calore assorbito dal processore e dal pcb.

scusa ma se metti la termocoppia tra il bga e la scheda , rilevi latemperatura della sfera, non ti seguo... io ho la tc della hot gun efin qui ok, ma poi ho una termocoppia che è sottile quanto un capello e va sotto il bga.

[murdock78]

scusa ma se metti la termocoppia tra il bga e la scheda , rilevi latemperatura della sfera, non ti seguo... io ho la tc della hot gun efin qui ok, ma poi ho una termocoppia che è sottile quanto un capello e va sotto il bga.

Scusa ho preso un abbaglio io. La tua a differenza della mia macchina ha la termocoppia esterna, invece la mia ha le tre termocoppie fisse una a 3 cm dal preheater e le altre due dentro gli ugelli. Ciedo scusa.

[murdock78]

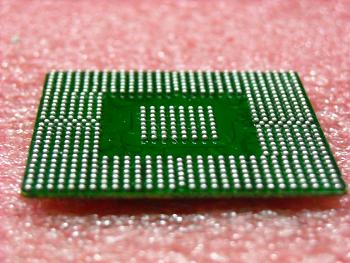

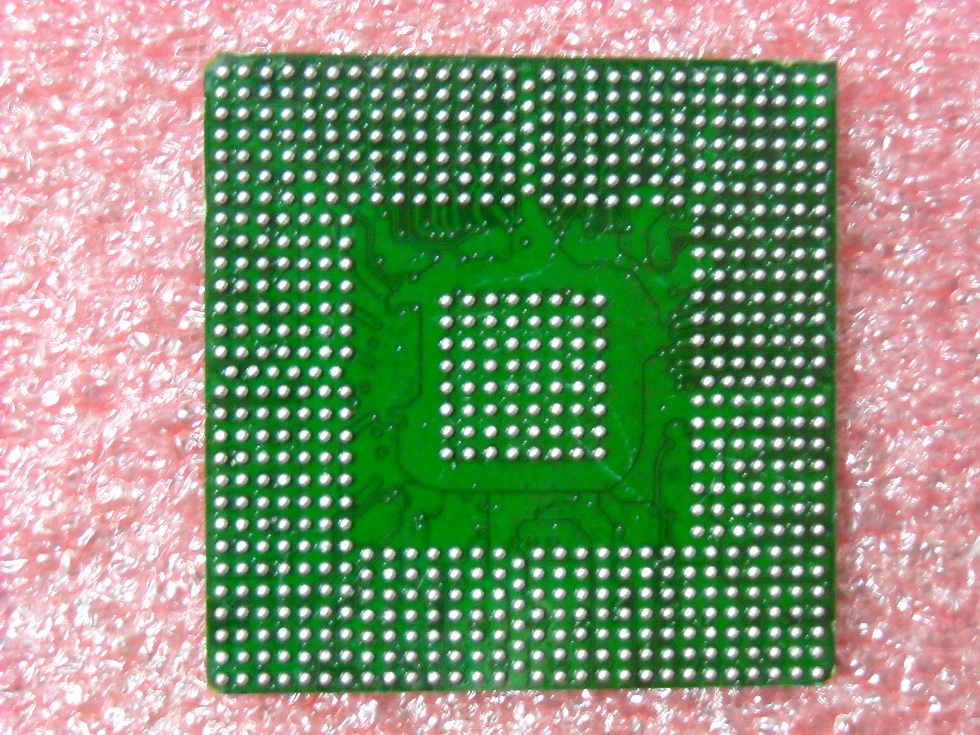

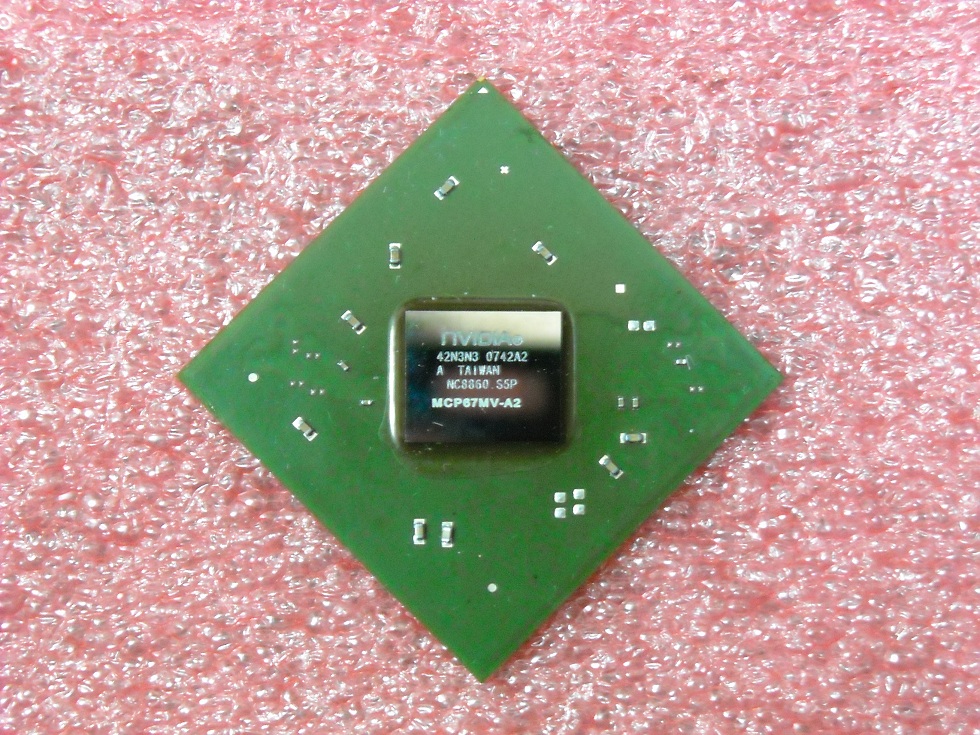

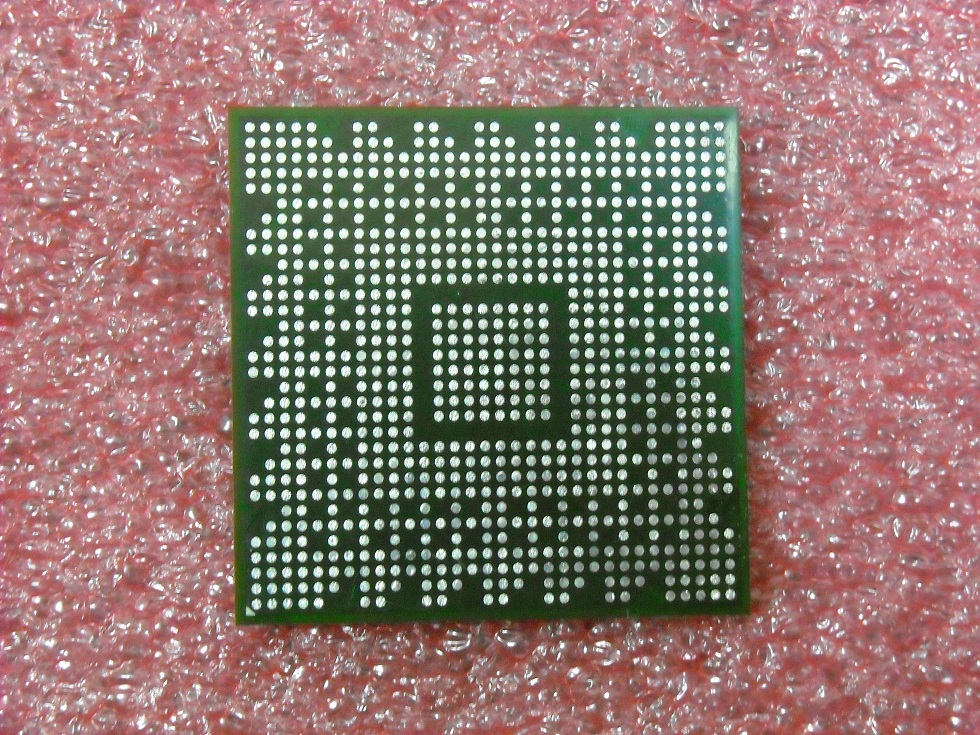

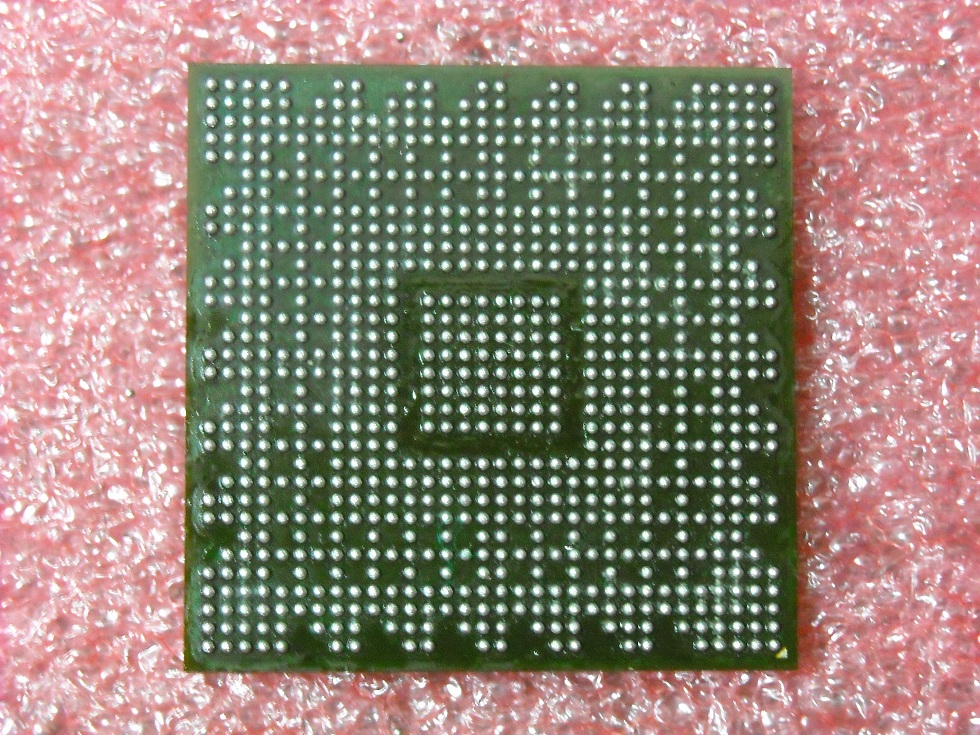

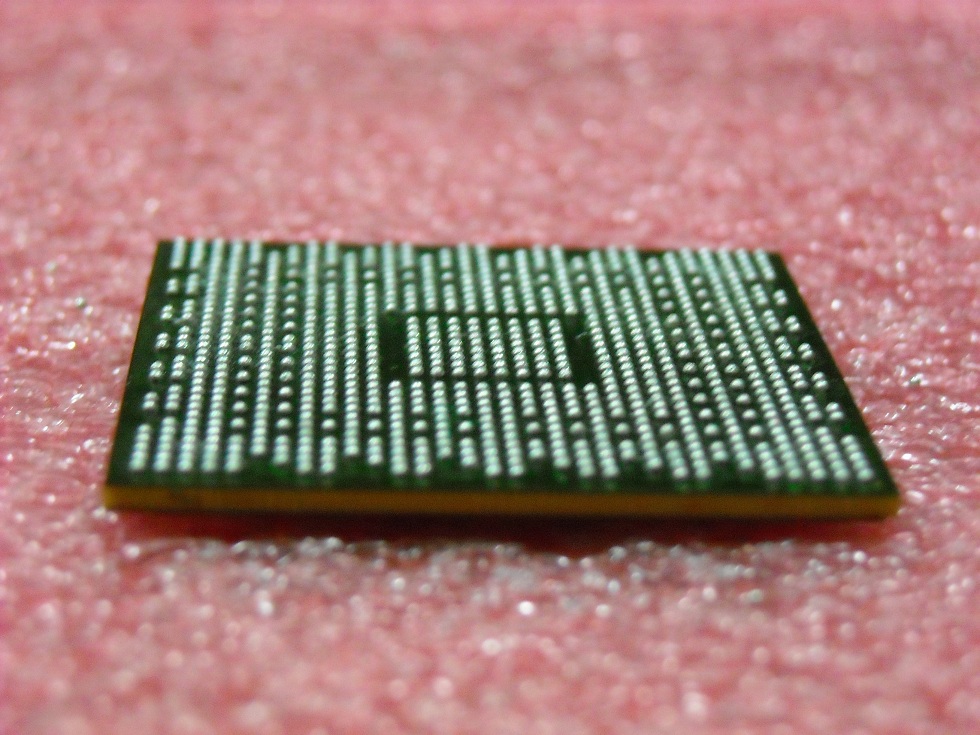

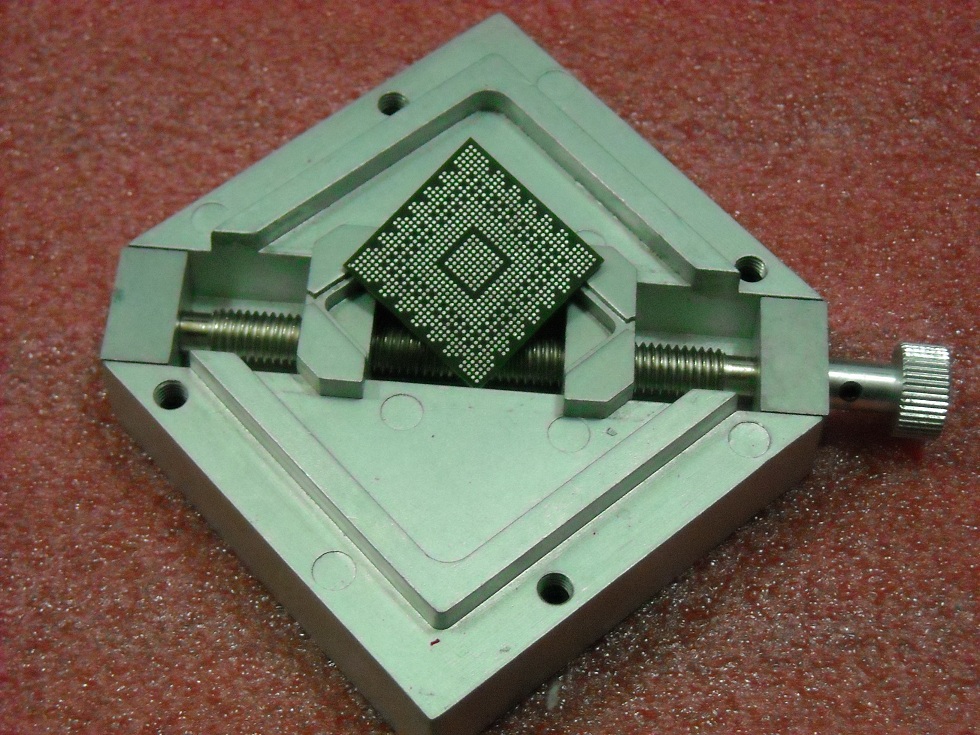

I miei primi lavori si accettano critiche

[murdock78]

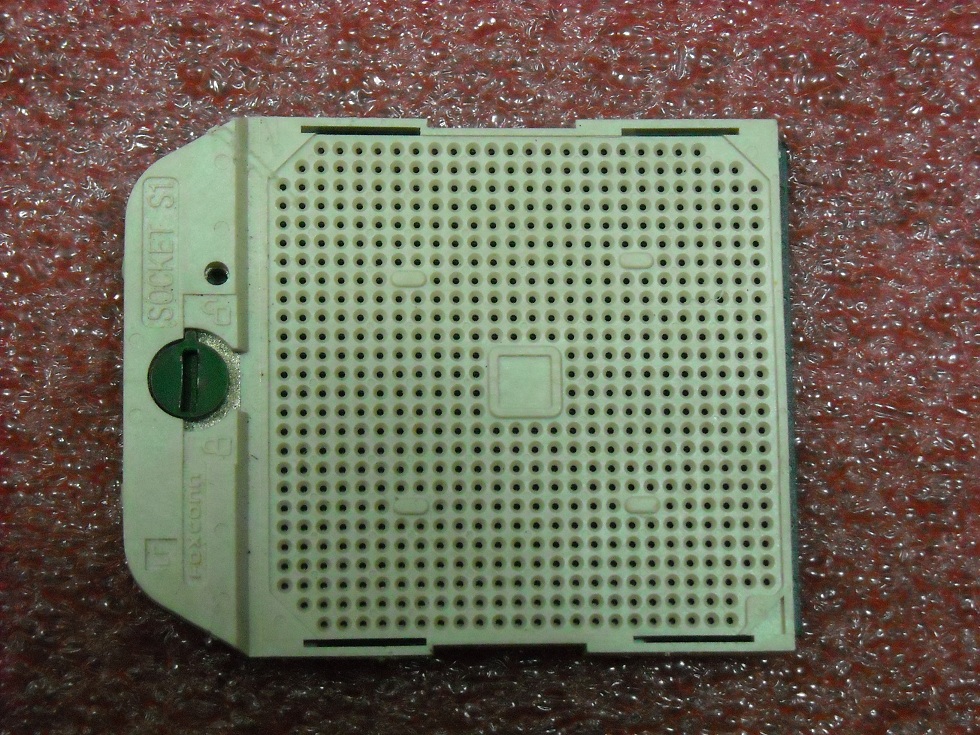

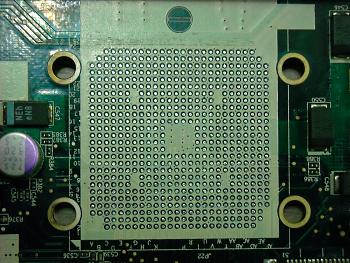

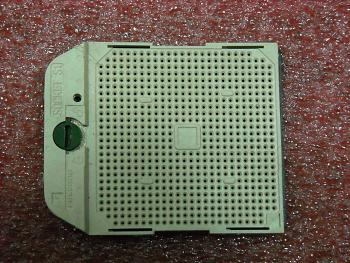

Qualche prova sui socket cpu

[murdock78]

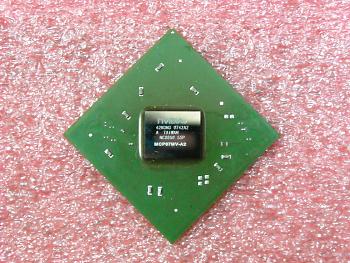

Southbridge Intel 82801 HBM

[djsaso]

Scusa ho preso un abbaglio io. La tua a differenza della mia macchina ha la termocoppia esterna, invece la mia ha le tre termocoppie fisse una a 3 cm dal preheater e le altre due dentro gli ugelli. Ciedo scusa.

la mia ne ha 4 e sono, una hot gun sopra, una hot gun sotto, una preheater e un altra da mettere nel giunto del bga. A breve diventano 5 visto che ho 2 pc410 vado a rilevare la temperatura nella parte + lontana

[djsaso]

I miei primi lavori si accettano critiche

ma scherzi?! che critiche?! ottimo lavoro! che materiale usi per pulire i residui ecc...??

[morph5]

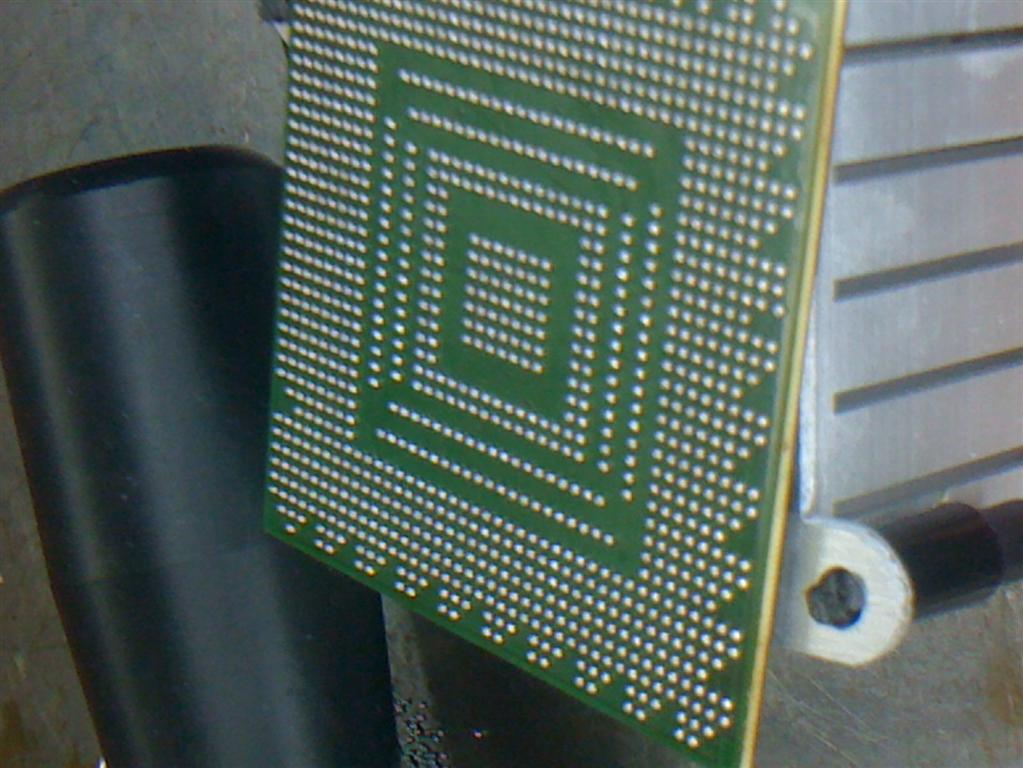

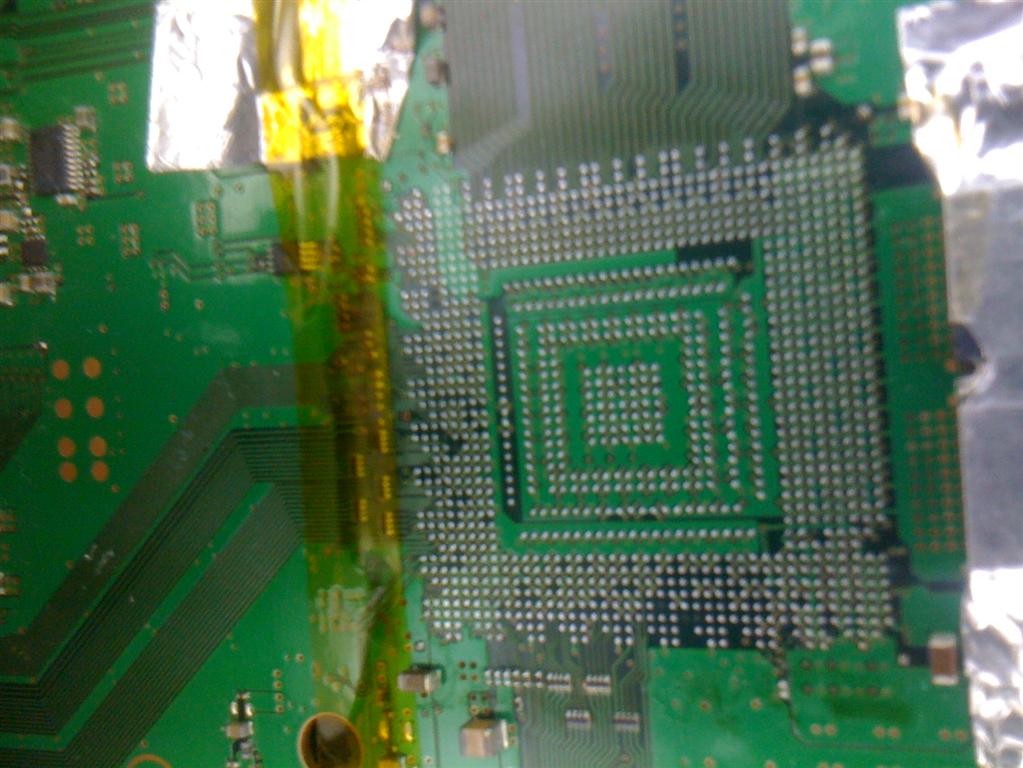

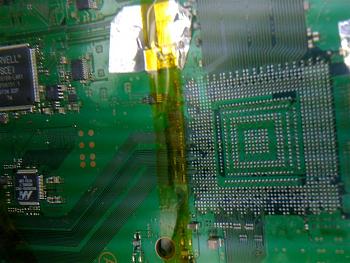

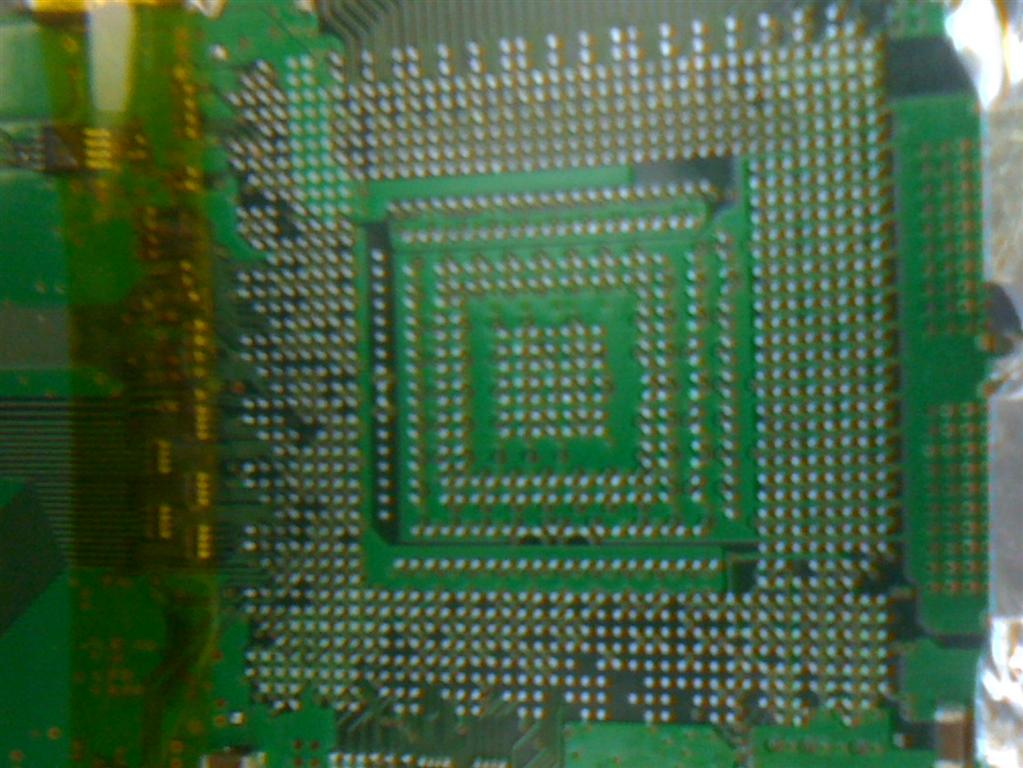

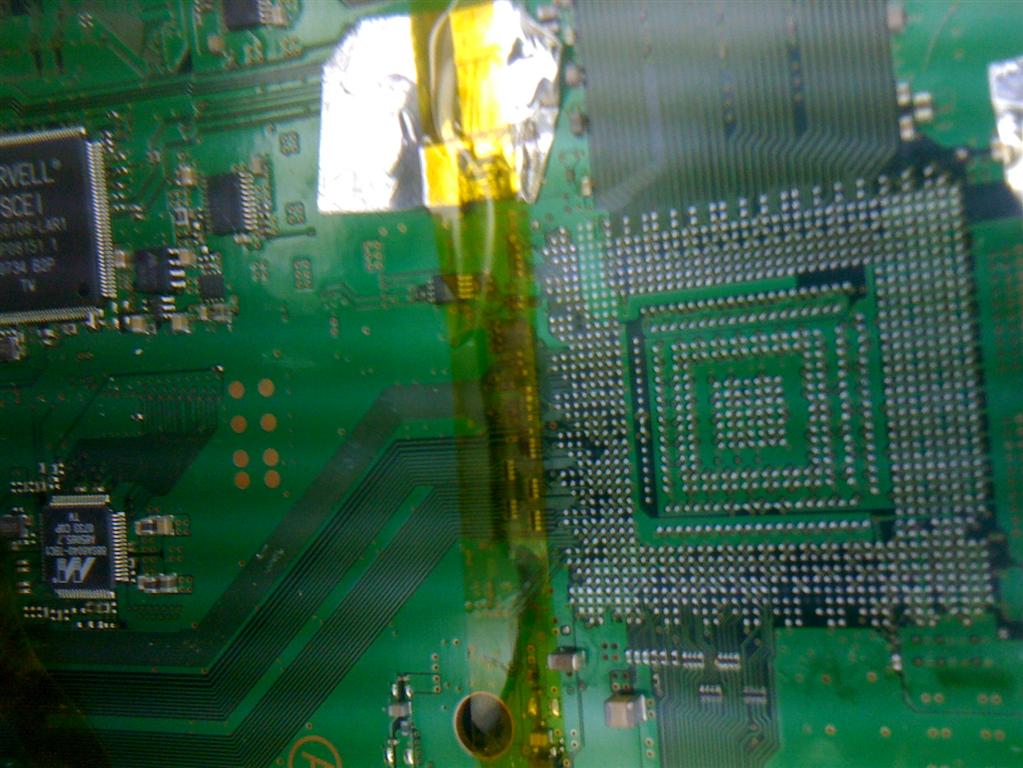

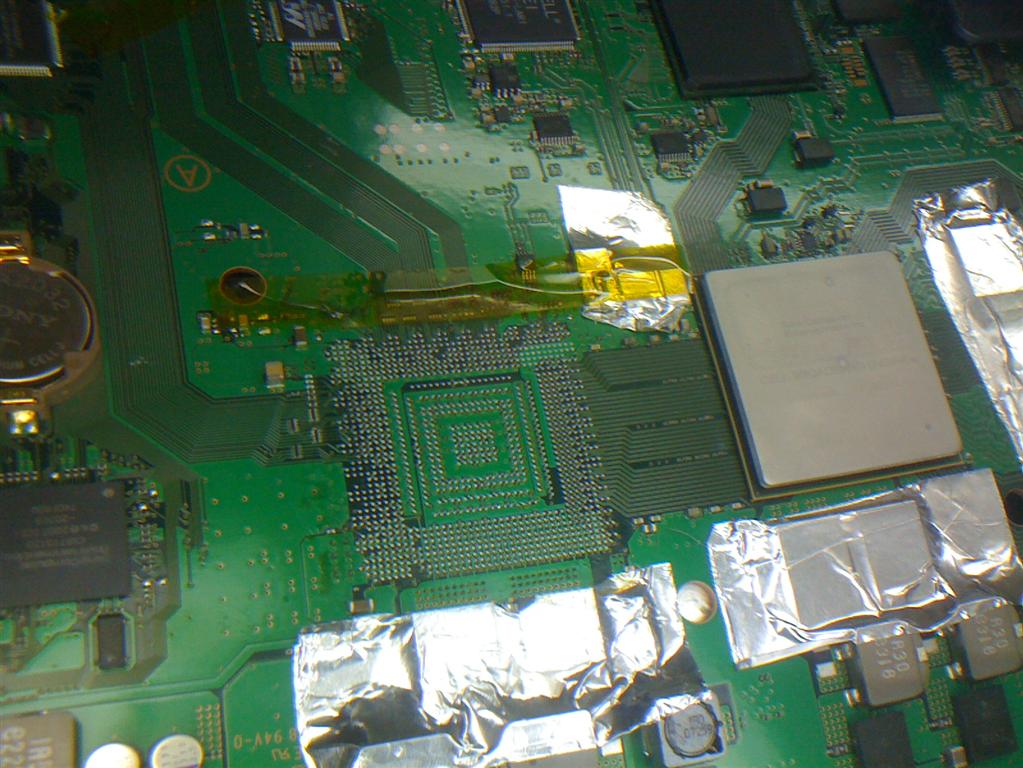

ps3 fat 40 gb







ancora non sono alla vostra altezza..... nemmeno come fotografo

[murdock78]

ma scherzi?! che critiche?! ottimo lavoro! che materiale usi per pulire i residui ecc...??

La piastra la pulisco subito dopo che ho alzato il chip con una bella palla di stagno al piombo e saldatore con punta a fetta di salame, dopo aver raccolto tutto lo stagno passo la treccina per rimuovere gli ultimmi residui, ovviamente il tutto con l'aiuto del flussate amthec 559 ottimo per lead free ed infine pulisco il tutto con alcool isopropilico. Allo stesso modo faccio con il chip che però alla fine immergo nella vaschetta ultrasuoni con alcol isopropilico.

[murdock78]

ps3 fat 40 gb







ancora non sono alla vostra altezza..... nemmeno come fotografo

Non ti scoraggiare all'inizio capitava anche a me non devi scoraggiarti ci vuole una buona base di teoria e fare molta pratica e conoscere bene gli strumenti che si utilizzano.
Come primi lavori sono buoni.

[-Criscros-]

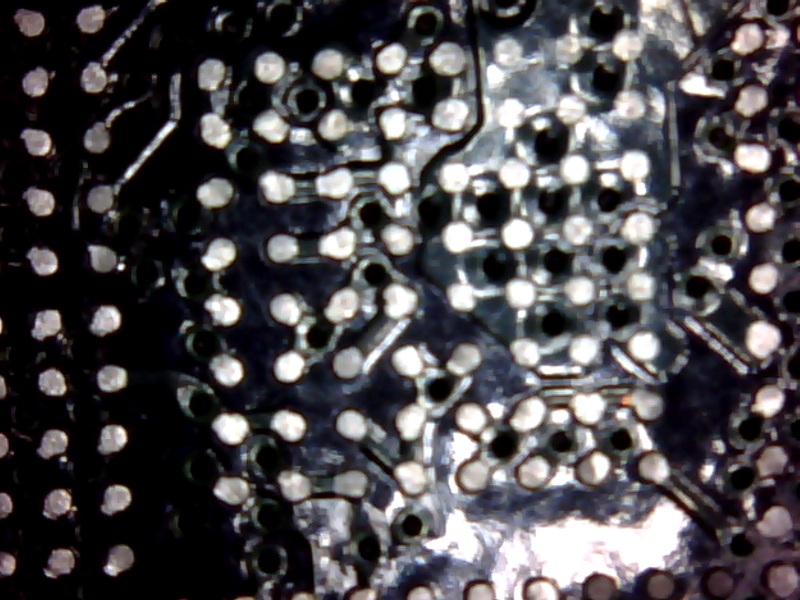

una la metto pure io dai, abbiate un pò di grazia.....sono ancora agli inizi....

[nemodj]

una la metto pure io dai, abbiate un pò di grazia.....sono ancora agli inizi....

Ma è gia reballato?

Inviato dal mio GT-I9100 con Tapatalk 2

[-Criscros-]

tu cosa ne dici? XD

[pocoyo2]

Credo di si..
Se hai chiesto perchè le palline non sono perfettamente sferiche, succede anche a me.. Da che può dipendere? Troppo poco flussante? Palline di dubbia qualità?

Inviato dal mio GT-N7000 con Tapatalk 2

[-Criscros-]

mah, non saprei, su quella GPU ci sono già tre prove addietro quindi un pò puo essere pure per quello

[nemodj]

A me alcuni sono usciti cosí quando le ho staccate dalla maiboard ed è stato per il pre a 140º..addirittura nei vari test, una volta ho provato a non usare nessun flussante, staccando il bga vidi le sfere non unite e l'ho risaldato cosí cm stava e la mobo è partita (lo so è stato da killer quel test)

Inviato dal mio GT-I9100 con Tapatalk 2

[djsaso]

Credo di si..
Se hai chiesto perchè le palline non sono perfettamente sferiche, succede anche a me.. Da che può dipendere? Troppo poco flussante? Palline di dubbia qualità?

Inviato dal mio GT-N7000 con Tapatalk 2

svelo il mistero io. Per prima cosa non dipende dalle sfere, anche se fanno schifo le sfere se sono cromate, dopo che le hai rifuse ritornano cromate come prima o meglio. Se sono opache non hai messo il flux giusto, oppure hai un profilo errato e picco di temperatura errato. Niente di che...

[chojin]

Primo reballing con la mia nuova HONTON 392.

Sono ancora alla fase "cercasi schede da buttare via per cercare il profilo adeguato"

Ma qualche risultato si inizia a intravedere...

[djsaso]

Primo reballing con la mia nuova HONTON 392.

Sono ancora alla fase "cercasi schede da buttare via per cercare il profilo adeguato"

Ma qualche risultato si inizia a intravedere...

ottimo lavoro
per il profilo basta una scheda madre.

[chojin]

Il problema è che per lavorare sulla risaldatura devi avere una scheda funzinante da eventualmente sacrificare, altrimenti non puoi sapere se hai fatto tutto a dovere:-)
