Alimentazione xbox (primo modello)

**Steffa2000** · 22-11-17

Buongiorno! Qualcuno sa dirmi come testare un alimentatore che ho staccato dalla motherboard xbox perchè non si accende? E' un alimentatore con connettore 20 pin (tipo AT). Credo che per farlo accendere bisognerebbe cortocircuitare 2 piedini ma non so quali.
Qualcuno sa aiutarmi?

**Pa0l0ne** · 22-11-17

Originariamente Scritto da Steffa2000

Buongiorno! Qualcuno sa dirmi come testare un alimentatore che ho staccato dalla motherboard xbox perchè non si accende? E' un alimentatore con connettore 20 pin (tipo AT). Credo che per farlo accendere bisognerebbe cortocircuitare 2 piedini ma non so quali.
Qualcuno sa aiutarmi?

Non funziona minimamente come gli ATX. Il bianco ed il blu sono rispettivamente PowerON e PowerOK e scambiano segnali con la motherboard.
Quando premi il tasto di accensione, mandi 3.3v al PowerON per far accendere il PowerSupply. Appena il PowerSupply si è stabilizzato, manda 3.3v al PowerOK per informare la motherboard che l'alimentatore è ok e la xbox può accendersi.
Sono dunque punti di segnali di scambio tra il PowerSupply e la Motherboard e non puoi utilizzarli come "sorgente".

**thunderbirddd** · 22-11-17

Controlla visivamente l'alimentatore
C'e' un piccolo fusibile subito dopo il connettore 220v
Controlla anche questo
Vedi se ci sono condensatori gonfi o altro
Una bella foto sarebbe gradita

**Pa0l0ne** · 22-11-17

Originariamente Scritto da thunderbirddd

Controlla visivamente l'alimentatore
C'e' un piccolo fusibile subito dopo il connettore 220v
Controlla anche questo
Vedi se ci sono condensatori gonfi o altro
Una bella foto sarebbe gradita

In alternativa, se hai una 1.0 puoi utilizzare un atx come muletto per accenderla. Ti mancheranno solo i 3.3v che puoi ricavarti dai 5v con due diodi in serie.
Perlomeno escluderai eventuali e probabili problemi di brick da badflashing

**thunderbirddd** · 22-11-17

Originariamente Scritto da Pa0l0ne

In alternativa, se hai una 1.0 puoi utilizzare un atx come muletto per accenderla. Ti mancheranno solo i 3.3v che puoi ricavarti dai 5v con due diodi in serie.

Si ma un atx ha il connettore su due file. La xbox 1.0 ha il connettore at su un unica fila

Inviato dal mio SM-J710F utilizzando Tapatalk

**Pa0l0ne** · 22-11-17

Originariamente Scritto da thunderbirddd

Si ma un atx ha il connettore su due file. La xbox 1.0 ha il connettore at su un unica fila

Inviato dal mio SM-J710F utilizzando Tapatalk

Ehhh sticazzi..... Tagli e ricuci... Mica i voltaggi coincidono a livello di molex, devi ovviamente ricablare

**thunderbirddd** · 22-11-17

Originariamente Scritto da Pa0l0ne

Ehhh sticazzi..... Tagli e ricuci... Mica i voltaggi coincidono a livello di molex, devi ovviamente ricablare

Sarà in grado? Non è meglio una foto ad alta risoluzione così vediamo di riparare quello

Inviato dal mio SM-J710F utilizzando Tapatalk

**Pa0l0ne** · 22-11-17

Originariamente Scritto da thunderbirddd

Sarà in grado? Non è meglio una foto ad alta risoluzione così vediamo di riparare quello

Inviato dal mio SM-J710F utilizzando Tapatalk

Ah beh, se è in grado o meno è affar suo. Pensa fare una diagnosi su un alimentatore da remoto... Pure peggio.

**thunderbirddd** · 22-11-17

Originariamente Scritto da Pa0l0ne

Ah beh, se è in grado o meno è affar suo. Pensa fare una diagnosi su un alimentatore da remoto... Pure peggio.

Lo so ma oramai solo a vista li riparo🤣🤣🤣

Inviato dal mio SM-J710F utilizzando Tapatalk

**Steffa2000** · 22-11-17

Ringrazio tutti quanti per la risposta ma ho capito il problema. Ho una motherboard xbox 1.6 e un alimentatore per modelli 1.2-1.5.

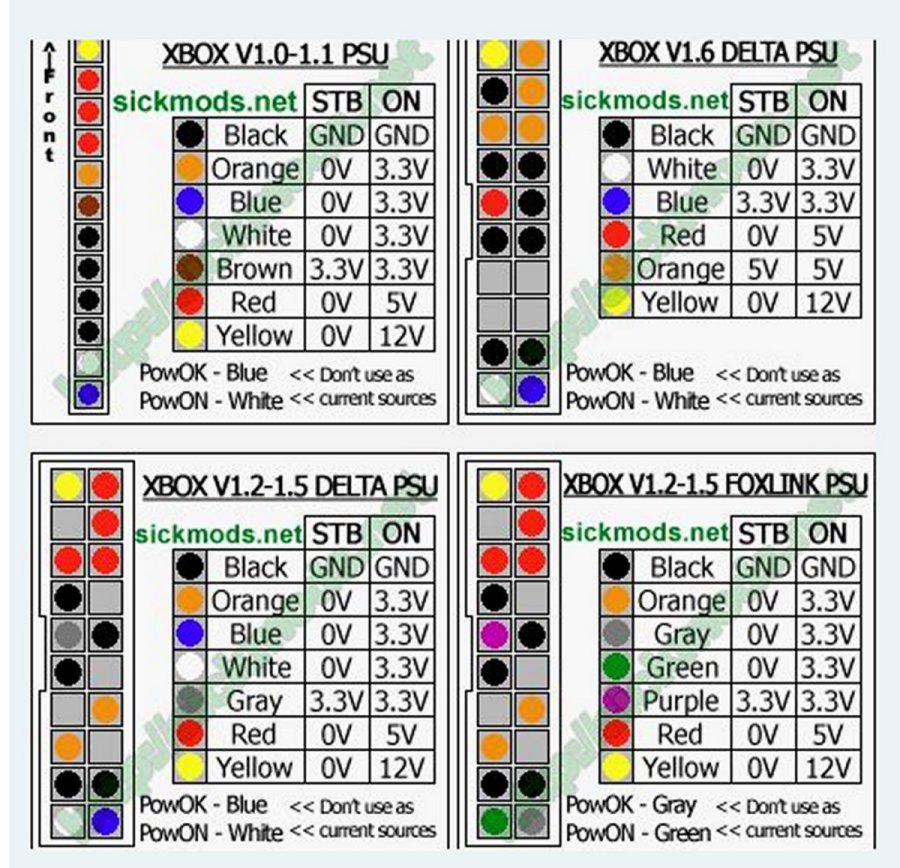

Ho trovato una foto con le differenze e i colori dei vari connettori (che allego nel caso qualcuno ne abbia bisogno in futuro). Basta
adattare i pin a quelli coincidenti per la motherboard 1.6 e il gioco è fatto. Vi comunicherò se riesco nell'impresa...Ancora grazie

Nome: Image1xb.jpg
Visite: 892
Dimensione: 201.4 KB

**thunderbirddd** · 22-11-17

Originariamente Scritto da Steffa2000

Ringrazio tutti quanti per la risposta ma ho capito il problema. Ho una motherboard xbox 1.6 e un alimentatore per modelli 1.2-1.5.
Ho trovato una foto con le differenze e i colori dei vari connettori (che allego nel caso qualcuno ne abbia bisogno in futuro). Basta
adattare i pin a quelli coincidenti per la motherboard 1.6 e il gioco è fatto. Vi comunicherò se riesco nell'impresa...Ancora grazie

Non credo sia così. La 1.6 ha anche i 5v in st-bye a differenza degli altri alimentatori

Inviato dal mio SM-J710F utilizzando Tapatalk

**Pa0l0ne** · 22-11-17

La 1.6 è l'unica che necessita del SUO alimentatore. OCCHIO, mi sembri piuttosto facilone
Tra l'altro la 1.6 soffre di un transistor sulla motherboard che va a puttane con i sintomi di non accensione da te descritti

**thunderbirddd** · 22-11-17

Originariamente Scritto da Pa0l0ne

La 1.6 è l'unica che necessita del SUO alimentatore. OCCHIO, mi sembri piuttosto facilone

Perché dici a me che sono facilone🤔

Inviato dal mio SM-J710F utilizzando Tapatalk

**Pa0l0ne** · 22-11-17

Originariamente Scritto da thunderbirddd

Perché dici a me che sono facilone🤔

Inviato dal mio SM-J710F utilizzando Tapatalk

Hahah no no sorry, intendevo il tipo. TAPATALK fa casino con i quote...tolto "a mano"..

**Steffa2000** · 22-11-17

Weee grazie del facilone =D ...allora provo a riposizionare i pin come l'alimentazione della 1.6, se poi non funzia amen. La colpa è mia che ho preso su ebay un alimentatore che era per versioni più remote... -_-

**thunderbirddd** · 22-11-17

Originariamente Scritto da Steffa2000

Weee grazie del facilone =D ...allora provo a riposizionare i pin come l'alimentazione della 1.6, se poi non funzia amen. La colpa è mia che ho preso su ebay un alimentatore che era per versioni più remote... -_-

È inutile. Ti mancano i 5v in stand-by
Controlla piuttosto il bjt che ti diceva paolone. È quello a ridosso del cap da 1farad

Inviato dal mio SM-J710F utilizzando Tapatalk

**Pa0l0ne** · 22-11-17

Originariamente Scritto da Steffa2000

Weee grazie del facilone =D ...allora provo a riposizionare i pin come l'alimentazione della 1.6, se poi non funzia amen. La colpa è mia che ho preso su ebay un alimentatore che era per versioni più remote... -_-

OMG..... Ma sai leggere? Ora è venuto fuori che hai un 1.6...NON puoi utilizzare un AtX o swappare l'alim xbox che hai.
Controlla piuttosto questo transistor... Quasi certamente è lui il tuo problema.
Verifica di avere 3v stabili sul collettore, viceversa sostituisci con un MMBT3906LT1

**Steffa2000** · 22-11-17

Pa0l0ne grazie a quello ci guarderò poi perchè non è detto sia partito...Piuttosto ho riguardato lo schema e appunto ha ragione Thunderbirddd, non ho i 5 v in stand-by, ma penso ci sia un modo per ricavarli

**thunderbirddd** · 22-11-17

Originariamente Scritto da Steffa2000

Pa0l0ne grazie a quello ci guarderò poi perchè non è detto sia partito...Piuttosto ho riguardato lo schema e appunto ha ragione Thunderbirddd, non ho i 5 v in stand-by, ma penso ci sia un modo per ricavarli

Impossibile. Hai solo i 3.3v. Ma perché ti ostini?? Controlla quel caxxo di bjt. Al 99.9 % è lui

Inviato dal mio SM-J710F utilizzando Tapatalk
