Psone V2 schema Onechip mod

[MamaMilk]

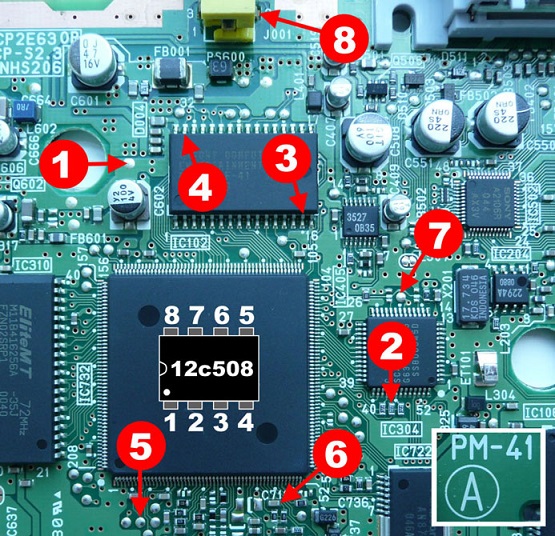

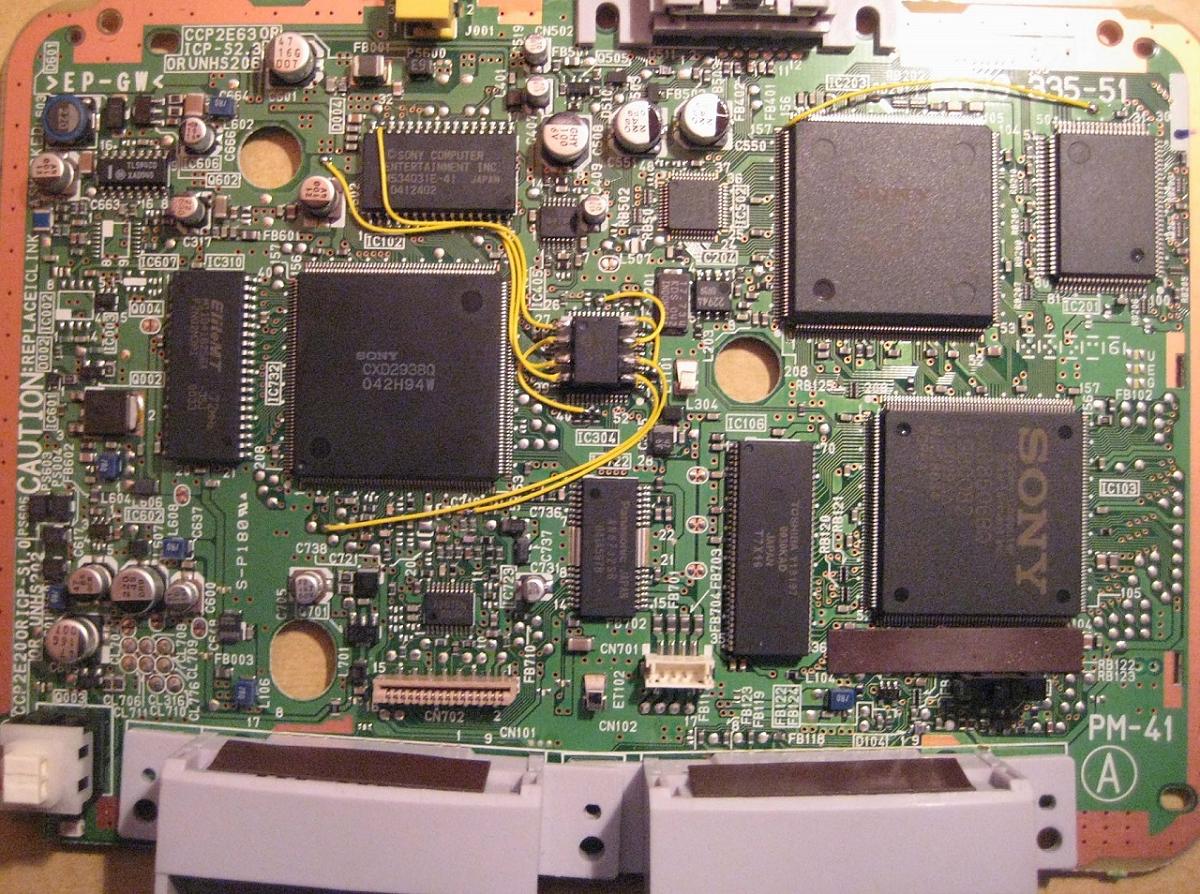

Allego schema installazione per Onechip su modello v2 della Psone



@Tomasso, presumo tu abbia questa versione di Psone. Se invece hai un modello diverso di scheda madre, fai sapere..modchip arrivato sano e salvo?

[Tomasso]

grazie io collegavo il punto 8 al cavo alimentazione la scheda madre e la PM 41A
sisi il chip è arrivato sano

[MamaMilk]

Il punto 8 e' un GND...prendilo dove piu' ti aggrada....ma se lo hai preso dal +.......Kabooommmm

[Tomasso]

Kabooommmm..cosa vuol dire? salta il chip o non va nulla...rimontata e tutto va
comunque posso procedere?con lo schema

[MamaMilk]

Procedi pure ma se hai dato un positivo al pic anziche' il gnd...non e' una bella cosa..vediamo se funge..

[Tomasso]

Procedi pure ma se hai dato un positivo al pic anziche' il gnd...non e' una bella cosa..vediamo se funge..

non sono le stesse

[Tomasso]

ti ho spedito 1 paio di foto per mail..

[Tomasso]

Allego schema installazione per Onechip su modello v2 della Psone



@Tomasso, presumo tu abbia questa versione di Psone. Se invece hai un modello diverso di scheda madre, fai sapere..modchip arrivato sano e salvo?

ti ho spedito 1 paio di foto per mail

[MamaMilk]

Il tuo modello di psone e' una v1, segui allora questo schema

[Tomasso]

gia fatto il disco gira all'infinito sia backup che originale senza leggere nulla
e questa invece cosa centra
Domani levo il chip se funziona con cd origine che è gia fortuna riprovo

[Tomasso]

nada condensatore punto 2 staccato non riesco a ripararla.
avanti con la prossima play....mannaggia gli schemi

[MamaMilk]

Senza quel condensatore il lettore non spinna nemmeno, ma se non hai fatto saltare le piazzole e' recuperabilissima, ne riparai una che aveva proprio quel problema.

[Tomasso]

si anche le piazzole ma il condensatore l'ho perso, non mando in riparazione una ps1, la tengo per ricambi oppure quando ho il materiale la riparo io stesso, non esiste un modo di fare un ponte senza condensatore?
grazie comunque

[MamaMilk]

Ma lo recuperi da una qualunque pcb...ora non ho il valore sottomano ma appena posso verificare te lo faccio sapere...

[Tomasso]

si ho visto una discussione sempre a riguardo, ho tentato una ricerca ma siamo molto lontani da capire tal cosa
