Schemi montaggio modchip ps2 tnt2

[ninocervasio]

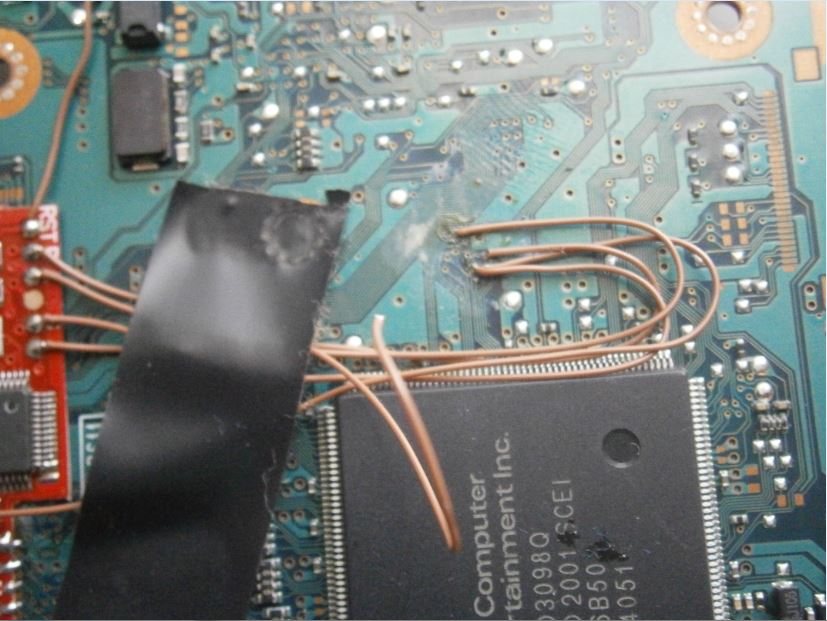

Salve a tutti, vi scrivo perché ho un problema; ho comprato una ps2 già modificata con chip tnt2 ma aprendola mi sono accorto che un filo si è staccato (come potete anche vedere nella foto). Ora mi servirebbe uno schema di montaggio del chip per la console che monta una scheda madre GH-040-02 o almeno mi potreste dire in che punto devo risaldare il filo?
Spero mi possiate aiutare.
Grazie in anticipo.

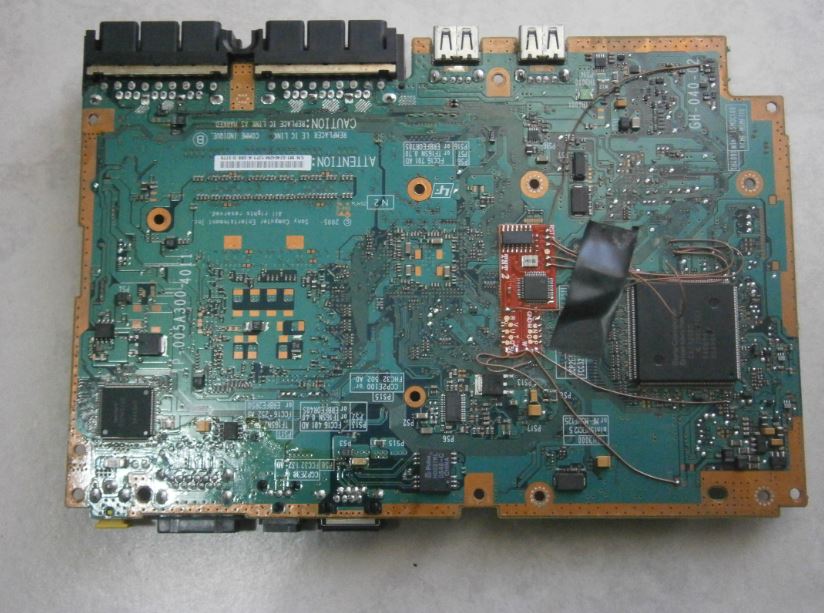

Vi allego due foto:

[brunosso]

[url]http://www.modbo.it/downloads/750/040.jpg[/url]

controlla il riquadro 1, i pin delle ps2 sono sempre gli stessi... da quel che mi ricordo....

Dovrebbe essere la B il cavo disconnesso, ma se non togli il nastro isolante nero, non lo sapremo mai...

[ninocervasio]

Ok, ti ringrazio. Era proprio la B.

[brunosso]

Ok, ti ringrazio. Era proprio la B.

bene... ti consiglio una pulitina con flussante, per non avere problemi futuri...
