Caricabatterie Ni-Mh e Ni-Cd

[Armand]

ecco un semplice progettino per un caricabatterie con LM317 configurato da regolatore di corrente. in ingresso al circuito si pongono Volts 1,6*N batterie da ricaricare. Io l'ho configurato in maniera tale da avere una ricarica di 12 batterie a 500mA/h..in 7 ore sono cariche! unica pecca..serve per forza un dissipatore perchè l'LM317 scalda abbastanza. Le resistenze sono da 0.6W

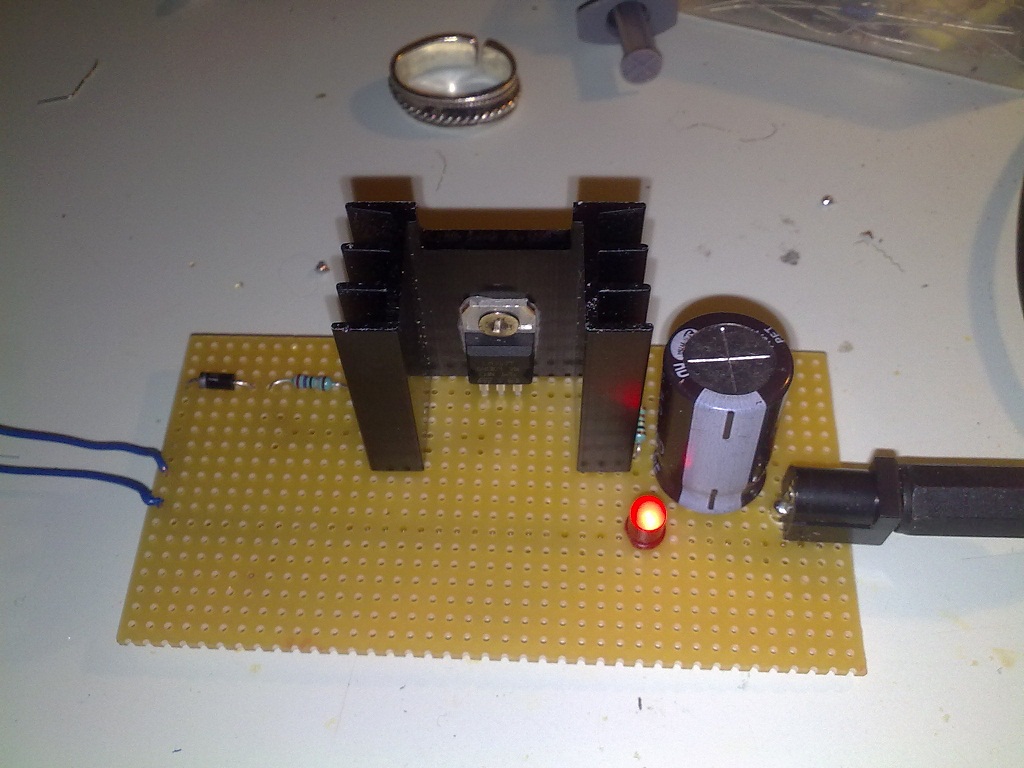

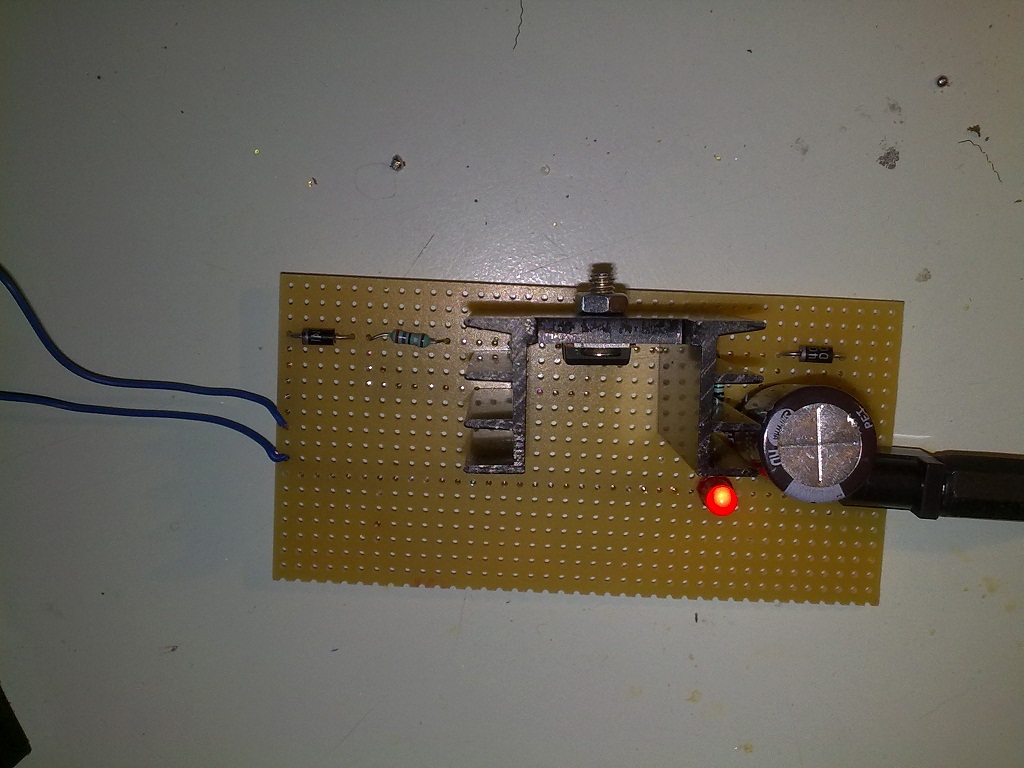

[ATTACH=CONFIG]3313[/ATTACH][ATTACH=CONFIG]3314[/ATTACH]

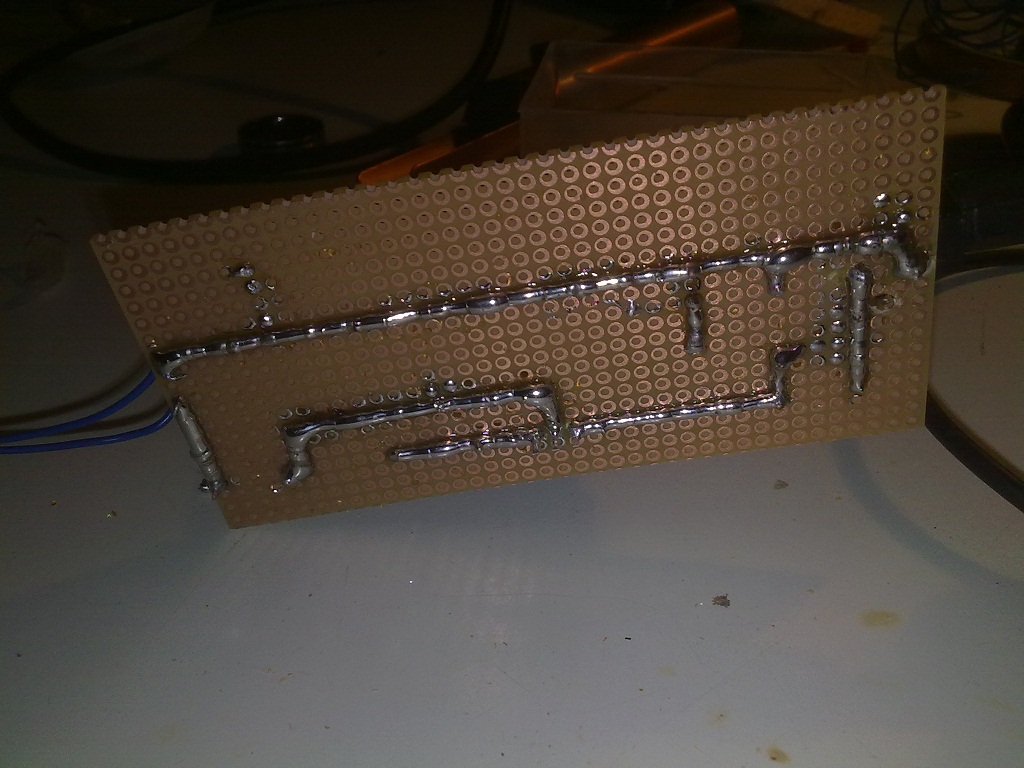

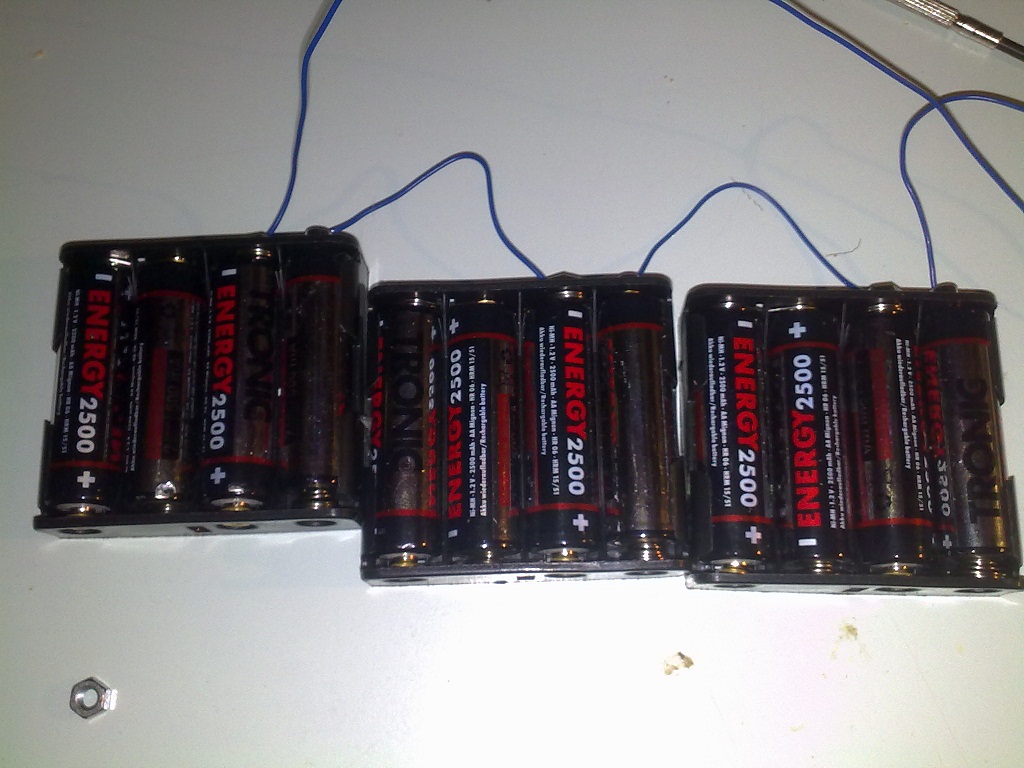

[ATTACH=CONFIG]3315[/ATTACH][ATTACH=CONFIG]3316[/ATTACH]

[Miglio]

Bello! semplice e funzionale.
Anche io ho in mente da un po di tempo di farmene uno, ma voglio usare il max712 che integra anche i 2 controlli per determinare la fine carica, deltaV o temperatura, ed imposta automaticamente una corrente di C/16 per il mantenimento.
Ho in mente di configurarlo in modalità switching così da renderlo + efficiente ed evitare il dissipatore.
Sul datasheet c'è uno schema gia perfettamente funzionante che si può poi personalizzare a piacere.

[Armand]

sicuramente ma non volevo spendere molto..col prezzo del max ho fatto tutto il circuito
