help rs232??

[lazzarone]

salve ragazzi, ho un decoder inetbox 300s ed ho rovinato uscita connessione rs232 e relativi cavi......

vi riporto alcune foto

foto 1 decoder in origine con connettori rs232 e relativi cavi(non mia foto ma sempre relativa allo stesso decoder)
[IMG]http://imageshack.com/a/img913/2889/i2q6x6.jpg[/IMG]

foto 2 decoder senza connettori e cavi in quanto rovinati... "piedini in foto non rovinati"
[IMG]http://imageshack.com/a/img538/3425/xkZ6JA.jpg[/IMG]

il decoder aveva l'uscita rs232 come da immagine seguente
[IMG]http://imageshack.com/a/img905/4811/EzGmuh.jpg[/IMG]



....il connettore dell'uscita rs232 e il relativo cavo(presente nella foto 1) che arriva ai 10 "piedini" (non so come chiamarli cerchiati in rosso foto 2) della scheda madre si sono rovinati e non posso recuperarli...

sarebbe possibile individuare i numeri relativi ai pinout(9) dei 10 "piedini" (cerchiati in rosso foto 2), qualche esperto riuscirebbe ad individuarli e numerarli solo dalla foto?

chiedevo se c'era un modo per individuarli (assegnando dei numeri da 1 a 9 come riportato sul connettore rs232) e collegarli con dei cavi ad un nuovo connettore rs maschio...

...riporto una foto di quello che avrei voluto fare se fosse stato possibile individuare ed assegnare dei numeri correttamente a quei famosi "piedini"...
grazie

[IMG]http://imageshack.com/a/img661/6988/FuH66q.jpg[/IMG]

grazie!

[Babilozzo]

Ciao ci dici la sigla di questo componente?

[ATTACH=CONFIG]19668[/ATTACH]

Solo per sapere se è il controller fra nand e rs232, guardando un datasheet potresti risalire alla piedinatura.

Altrimenti puoi provare a fare bruteforcing sui pin finchè non li azzecchi, mantenendo il gnd come riferimento gli altri pin saranno a 3,3 o 5 v e i segnali come RXD/TXD anche se gli inverti non succede nulla, a parte che non funziona la trasmissione ovviamente,

oppure dovresti essere così fortunello che ti capita un'utente che vede questa discussione e ti risponde perchè possiede il tuo stesso decoder.... mah.

[Lomba77]

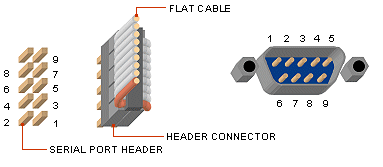

Questo è lo standatd

CONNETTORI
Serial d-sub 9 pin m
10p - idc 2x5p f

[ATTACH=CONFIG]19765[/ATTACH]


1. CD - carrier detect
2. RXD - receive data
3. TXD - transmit data
4. DTR - data terminal ready
5. GND - system ground
6. DSR - data set ready
7. RTS - request to send
8. CTS - clear to send
9. RI - ring indicator

[yusepe]

posseggo un inet500, quindi non saprei se siano simili, comunque la mia piedinatura è questa

[IMG]http://s27.postimg.org/wf1gxjjir/Nuova_immagine_bitmap.png[/IMG]

[Pa0l0ne]

Certo che sono compatibili...son tutti cloni del 500s

[Lomba77]

[QUOTE=Pa0l0ne;293067]Certo che sono compatibili...son tutti cloni del 500s[/QUOTE]

Si tutti cloni, confermo

[Pa0l0ne]

[QUOTE=Lomba77;293069]Si tutti cloni, confermo[/QUOTE]
Con lo stesso problema alla scheda di rete. Una fetecchia anche moddandola..
