GlitchTeam rilascia i schemi per la lettura della nand Corona V2

Stryp · 04-09-12

Dopo che il Team Matrix ci annuncia la messa in produzione di nuovi nandreader che suporteranno la lettura e scrittura delle nand presenti su scheda madre corona V2, il GlitchTeam entra in scena rilasciando il tutorial in PDF per poter leggere i settori della nand tramite un lettore di SD card direttamente saldato sulla scheda madre! Per procedere alla lettura servirà il software WinHex.
Una volta effettuato questo dump sempre tramite Hex editor estrapoleremo delle preziosi informazioni per poter creare il file ECC e consecutivamente avviare Xell.
Purtroppo non è possibile avviare freboot, in quanto il dump fatto non è del tutto "pulito" e completo, ma il glitch team ha già fatto richiesta al team Libxenon se è possibile sviluppare un ELF che permette la lettura completa della nand, d'altronde il codice non firmato microsoft viene eseguito, non resta che sviluppare!
Detto ciò vi lascio al link per scaricare il PDF.

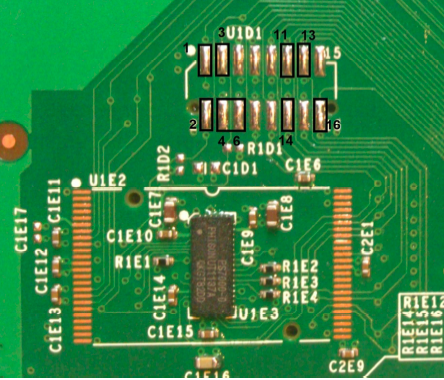

GlitchTeam rilascia i schemi per la lettura della nand Corona V2-schermata-09-2456175-alle-01.47.03.png

Un ringraziamento al GlitchTeam e a tutti quelli che hanno collaborato

CREDITS:

Special thanks to the forum daytonmods for gathering people on their forum and working on this,
Glitch360Team for releasing ps7000, jedec & emmc datasheets,
Zhangjiqi007 from a9vg Chinese forum for his work on swapping nands to get xell to load,
Zhaojun297 for all the work on the data reading and electronic help,
Swizzy for the info on block layout ;)
Glitch360Team for releasing the way to get CPUKey on corona v2 without swapping to 16MB nand and not having to
add or change any components.
Thanks to Edson Dario, carranzafp and Sileandro and maximus team for their testing and help.

[URL="http://www.homebrew-connection.org/files/xbox/Hack/dl_CoronaV2_dump_method_by_GlitchTeam.rar"].:DOWNLOAD TUTORIAL PDF:.[/URL]

**Di4b0liK** · 04-09-12

Tornare a casa e trovare una news del genere è uno spettacolo

**davide360** · 04-09-12

Grande news, grazie mille Stryp..
Ora scoppierá il BOOM!
xD

Inviato dal mio GT-S5570 con Tapatalk 2

**DevilIce** · 04-09-12

vaivai che ho i clienti col fiato sul collo per ste 4gb ahaha

**Vola** · 04-09-12

Pocoyo ha preparato una guida fresca fresca [url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/7069-reset-glitch-hack-su-slim-corona-v2-4gb.html#post80992[/url]

Stryp · 04-09-12

Pocoyo for president

Sent from my iPhone 4S using Tapatalk

**ovlas** · 04-09-12

Originariamente Scritto da DevilIce

vaivai che ho i clienti col fiato sul collo per ste 4gb ahaha

vedi che è solo per leggere la cpukey
non ci puoi avviare freeboot
...

**ovlas** · 04-09-12

Originariamente Scritto da Vola

Pocoyo ha preparato una guida fresca fresca [url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/7069-reset-glitch-hack-su-slim-corona-v2-4gb.html#post80992[/url]

già
però non mi è chiara la parte dei collegamenti,specie sull' sd reader
cioè ho capito i punti da saldare tra la mobo e la fakesd,però poi questa come la inserisco nell'sdreader se ci ho saldato sopra?
ci vorrebbe qualche foto esplicativa...

**Vola** · 04-09-12

la fake sd serve a portare fuori dal lettore i collegamenti. I pin sono numerati in base al tipo di scheda SD /micro SD / mini SD

**ZackWaRRioR** · 04-09-12

The released version of the pdf was not the latest one, here is the GOOD version: [url=http://www.mediafire.com/view/?0ij5cwra4d4lk28]Free Cloud Storage - MediaFire[/url]
The picture about U1D1 isn't correct either, here is the good one: [url=http://www.mediafire.com/view/?h65e1gsdjdd9lua#]Free Cloud Storage - MediaFire[/url]

Enjoy

**zeruel85** · 04-09-12

Guarda meglio la sua fake sd...

**ovlas** · 04-09-12

è smontata
quindi i fili che escono dalla xbox li ha saldati sulle piste
in modo da lasciare liberi quelli che vanno inseriti nel reader per il pc...
però come si smonta la sdcard?scavicchio?

**zeruel85** · 04-09-12

Non è smontata, l'ha costruita lui.

Vedi che ha messo anche lo spazio per la piazzola per la resistenza smd?

**puparuolo** · 04-09-12

Per questo pocoyo ha scritto che potremmo crearci la Fake SD perché se ci fai caso nella parte inferiore della SD ci sono i contatti sui quali saldi i filocci che vanno sulla scheda madre e dall'altra hai completa libertà di poterla inserire nell'SD/MMC Reader.

**ovlas** · 04-09-12

credo di aver capito...

**ovlas** · 04-09-12

Originariamente Scritto da ZackWaRRioR

The released version of the pdf was not the latest one, here is the GOOD version: [url=http://www.mediafire.com/view/?0ij5cwra4d4lk28]Free Cloud Storage - MediaFire[/url]
The picture about U1D1 isn't correct either, here is the good one: [url=http://www.mediafire.com/view/?h65e1gsdjdd9lua#]Free Cloud Storage - MediaFire[/url]

Enjoy

già
cè un errore nella numerazione dei pin 14 etc..

**zeruel85** · 04-09-12

Da una parte attacchi i fili, dall'altra colleghi la scheda al lettore sd, non mi sembra così complicato...

**ovlas** · 04-09-12

si il fatto è che non so come costruire la fake sd
credevo l'avesse smontata semplicemente...

**puparuolo** · 04-09-12

Nemmeno io so come crearne una...se qualcuno potrebbe costruirne qualche decina e l'interessato l'acquista?Sarebbe una buona idea.

**ovlas** · 04-09-12

io vedrò di smontare la sd
oppure vedo se riesco a saldare direttamente sul sdreader.
cmq non cè fretta,visto che al momento a parte leggere la cpukey
non puoi farci na mazza.
magari esce qualche tool del team x che ci agevola lo sbattimento.
