**diffusore** · 07-05-12

se reinserendo la nand originale hai 3 led rossi a mio avviso sei in rrod(vedi che errore secondario hai).

il fatto che non glitcha mai...puo' dipendere dal rrod in corso.

**diffusore** · 07-05-12

non basarti sulle tue impressioni.....

allora che errore secondario hai??

ovviamente stai usando autogg......

**nick146** · 07-05-12

li sto usando tutti.. l'errore secondario con la nand orig. è 0022.. sopra c'è la mia nand, puoi controllarla e incaso crearmi tu l'ecc ?? la jasper elite che modello di nand ha?? Smal Block o BigBLOCK ?? oppure 16mb e basta?

**diffusore** · 07-05-12

hai verificato che sulla console non ci siano segni di piste interrotte??

verifica visivamente la pcb se ci sono segni ce possano portare a queste piste tagliate.

cmq x tua informazione:

error 0022
This error is caused by a bridged/shorting solder joint under the GPU, (H)ANA-chip or in between.It can also be power related though, for example if you are drawing power from one of the regulators that power the GPU and HANA-chip.Can also be a component that is missing or damaged so look for missing parts near the GPU and the HANA chip. In extremely rare cases it might also be related to the lines that lead from HANA to the CPU.
The chances are however higher that it is the GPU than the HANA chip so you should always first concentrate on the GPU.

Another cause could be due to a broken trace under the board near one of the ram blocks, check the picture in the reference section. Thank you arvydas for reporting this solution!
This error also show up if the CPU ! was taken off the mainboard.

fix
1)If you soldered anything to the mainboard before it occured, whatever you are powering from this point is drawing too much power so get rid of it.Also get rid of everything that you can see that might bridge anything near the GPU.
2) X-Clamp replacement
3) Reflow GPU and HANA chip
4) If it\'s not the GPU/(H)ANA, it might in rare cases be the CPU and can be fixed by reflowing the CPU.
5) if you flash with xell on JTAG-fixed xbox360 this will appear, flash back to original.
6) also can be caused by a broken trace (see link below).

puoi far vedere qualche foto della tua installazione??

focalizzando i punti dove hai saldato,sopratutto vicino l'hana(stb clock per inciso).
grazie

**nick146** · 07-05-12

nessun segno... con il tester mi sai dire come posso vedere se arriva la giusta alimentazione a tutti ?

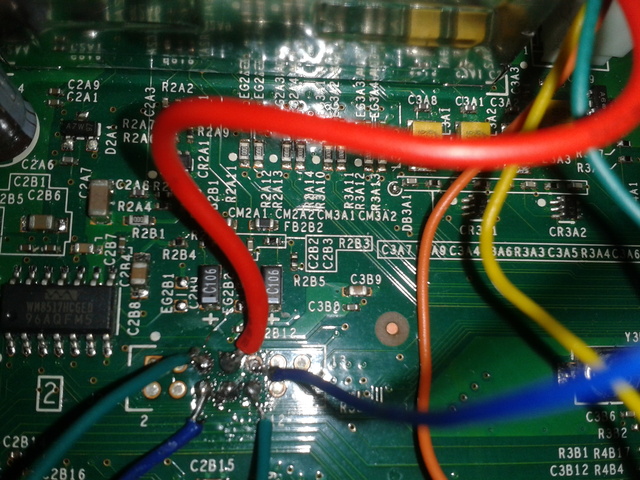

ecco le foto:
[url]http://img18.imageshack.us/img18/254/img20120507165626.jpg[/url]

[URL="http://imageshack.us/photo/my-images/205/img20120507165600.jpg/"]http://imageshack.us/photo/my-images/205/img20120507165600.jpg/[/URL]

**marcus78** · 07-05-12

Originariamente Scritto da nexus

bella pure la canzone!!!!

oltre che bella la canzone è bello anche vedere che glicia!!!!!!

**diffusore** · 08-05-12

credo di aver trovato un bug su autogg.

ho eseguito un dump di una nand jasper da 512 mb.
il primo dump l'ha eseguito correttamente ,doveva partire il 2° dump ma il programma non riesce a partire.

inoltre ho eseguito il flash della nand originale per il dump ho impiegato circa 1 ora....a scrivere 10 minuti.

c'e qualcosa su nand pro che non va'.

uso nandpro 3
uso win 7 32bit
ed il programma ha i privileggi di admin.

**diffusore** · 08-05-12

a nick146

scusa ma mi spieghi perche' hai installato il chip tutto o quasi su quel punto vicino alla 3.3??
da li prendi solo la 3.3v!!!!
mi spieghi un po' che schema di installazione hai seguito?
a che cosa serve il filo blu e quello verde saldato vicino alla 3.3v??

**andreagtr** · 08-05-12

@diffusore
I cavi vicini ai 3,3 "dovrebbero" essere a sx il nand reader, a dx invece lo SDA e SCL del RGH 2.0
In caso contrario è un errore, ma non credo...

**nick146** · 08-05-12

esatto sono quelli del nandx a sinistra e invece a destra quelli del chip (verde e marrone ma ho usato quello blu).

**diffusore** · 08-05-12

hai rimosso il cap su c15 sul coolrunner??

quando esegui la programmazione del chip metti la levetta su prg e quando finisci su nor giusto??

se fai delle foto piu' generali sarebbe meglio.

**andreagtr** · 08-05-12

Originariamente Scritto da diffusore

hai rimosso il cap su c15 sul coolrunner??

9 e 10 sono SDA e SCL del RGH 2.0

**nick146** · 08-05-12

Originariamente Scritto da diffusore

hai rimosso il cap su c15 sul coolrunner??

quando esegui la programmazione del chip metti la levetta su prg e quando finisci su nor giusto??

se fai delle foto piu' generali sarebbe meglio.

Si si ho tolto il cap15 e messo la resistenza da 10 ohm.. ho gia fatto rgh2.0 su una falcon e va bene.. è questa che non vuole saperne.. di rgh1 ne ho fatte molte.. mi sono accorto che quando metto la nand originale le ventole cambiano velocità come se ci fosse l'ecc o la nand modificata.. pero riestraendola mi risulta sempre retail..

**diffusore** · 08-05-12

guarda se hai fatto tutte queste accortezze e con nand originale hai 3 led rossi(errore secondario 0022) fidati che la console e' in rrod.

attualmente sto' rebballando una jasper....quindi i led rossi,a prescindere la revisione motherboard,arrivano sempre....e' lo stagno senza piombo per "impallinare"che fa' pieta'!!!

**nick146** · 10-05-12

da quanto leggo in giro , e vedendo il tutorial di Marchisio per recuperare la nand corrotta , ho visto che puo essere dovuto anche ad un prob. di nand.. qualcuno mi puo uppare una nand donor come la mia ?? Jasper 16MB con CB 6753 ! vorrei provare a vedere se riesco a sistemarla in quel modo..

**andreagtr** · 10-05-12

Io avevo il tuo stesso problema di nand con SMC che si riavviava creando una nand retail, posso solo consigliarti di provare a crearla con altri software.

**nick146** · 10-05-12

li ho provati tutti.. secondo me è proprio il backup che ha qualcosa che non và.. se rimetto quello mi compaiono i 3 led rossi dopo una decina di secondi.. secondo me si è corrotto.. per questo volevo provare a ripararlo.. tu hai la jasper da 16MB ? me lo upperesti il tuo backup ?
