Jasper 0110: la smonto e trovo piste rotte.

[DS-1]

Salve ragazzi,

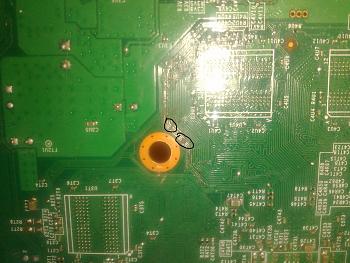

ieri mi portano una Jasper con 0110. La smonto e sotto la X clamp della GPU trovo questo



La zona è precisamente sotto a sinistra rispetto ai pad della RAM mancanti. Le due zone cerchiate in nero rappresentano le interruzioni delle piste, che sono le prime quattro, a partire dal foro per l'alloggio della clamp.

Ammetto di non essere molto pratico nel ripristinare piste così piccole: in che modo potrei procedere?

Grazie in anticipo per i consigli.

[computereconsole]

devi ricollegare le piste, magari usando un filo da 0.1mm (è tipo un capello)

[Stryp]

Usa il filo smaltato, multimetro alla mano e buon divertimento


Sent from my iPhone 4S using Tapatalk

[DS-1]

Grazie per i consigli.

C'è qualche tecnica particolare da utilizzare per saldare fili così sottili sulle piste?

[Stryp]

Ma .. Proprio una tecnica non c'è ..
Più che altro il materie idoneo per effettuare il lavoro ..
Stagno Max 0,2
Flussante in pasta buono ..
Saldatore con punta Max 2mm
E un attrezzo per grattare, tagliare la pista in caso di necessita .. Io uso il bisturi, lo trovi in farmacia.
Ti elenco io come faccio ..
Poi ognuno fa come si trov meglio, in ogni modo è difficile da spiegare scrivendolo ..
Comunque gratti la pista fino a che non vedi il rame, applichi del Flussante sopra la pista, prendi lo stagno e sulla punta ci metti un po' di Flussante, lo squagli sulla punta del saldatore, appoggi il filo sopra la pista e con la punta del saldatore lo "accarezzi" facendo passare lo stagno dal saldatore alla pista e grazie al Flussante che avevi messo in precedenza sulla pista dovrebbe attaccarsi il filo senza problemi ...
Difficile da spiegare.. Prendi una scheda madre rotta e fai pratica !



Sent from my iPhone 4S using Tapatalk

[DevilIce]

il fatto di mettere il flussante sopra lo stagno lo fai anche con una saldatura normale? non rischi di mettere troppo flussante e lasciare troppi residui?
semplice domanda per capire xd

[Stryp]

il flux non è mai troppo .. :=) per i miei gusti.
Di solito non lo metto anche sullo stagno, visto che lo stagno che uso ha il 2% di flux
Comunque, logicamente il flussante deve essere di una buona marca (ad esempio amthec oppure Flux Plus) e ci deve essere scritto NO CLEAN
