xbox360 s non si avvia

[lauri61]

Ciao a tutti gli amici del forum
sono alle prese con questa console e a digiuno di pratica agli effetti mi e arrivata in laboratorio col televisore rotti dopo un temporale, la console non accendeva il led dell'alimentatore praticamente morto e nessuna tensione in uscita compro lo stesso ma la macchina quando do corrente sento la ventola che gira ma non vedo il led del pannello della xbox accendersi e inoltre il vano cd non si apre.Visto la mia poco esperienza chi mi da una dritta di come muovermi.premessa che ho aperta la macchina per vedere se ci fosse qualche fusibile interrotto ma i tre che ho visto sono buoni vi ringrazio sin da adesso e aspetto notizie in merito .
Aggiungo che l'alimentatore passa da giallo a verde come se la macchina stesse funzionando .
.

[X-ray]

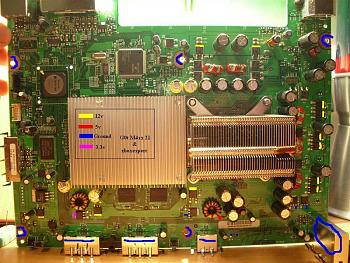

intanto prova a vedere se ti trovi queste tensioni:

[lapht]

Non ho capito bene, la ventola gira? La console fa beep quando la accendi?

[lauri61]

si sento il beep

[lapht]

Prova a controllare le tensioni sulla mobo.. soprattutto sul punto dello STBY_CLK vicino al chip Hana

[lauri61]

mica puoi farmi vedere da immagine

[X-ray]

dovresti dirci che versione di skeda hai?

[lauri61]

credo una falcon

[lapht]

No scusa io ho letto "360 s" nel titolo e pensavo fosse una slim.. Poi se fa beep non può essere falcon xD

[lauri61]

scusa hai ragione e una 360 slim ho detto falcon perche da una foto vista sembrava lei il modello della scheda lo trovo scritto da qualche parte considera che in materia sono al digiuno
anche se di elettronica sono affascinato .

[lapht]

Se hai una slim devi guardare gli ampere scritti dietro al case.. Se sono meno di 10 e' una corona altrimenti trinity

[lauri61]

mod 1439
alimentazione 12 volt 10,83 amp
5volt 1 ampere
credo trinity
giusto

[X-ray]

allora ecco le tensioni da verificare:

[nexus]

già che rimane il led fisso verde è un buon segno...vuol dire che c'è assorbimento, e nessun corto...quindi un'apertura!!!...sull'immagine che ti ha postato x-ray controlla in sequenza queste zone...

[lauri61]

Ragazzi cosi come da vostro consiglio ho effettuato le misure per zone
zona 1 presente 12 volt giallo e presente 5 volt colore bianco tutte le altre assenti
zona 2 presente 5 volt bianco piu 3,3 volt ma non cosi come da schema infatti il GND non e presente cosi come da schema
zona 3 ok
come mi muovo
grazie per l'aiuto,

[lauri61]

sera a tutti nella prima zona ci sono due componenti credo mosfet siglati U5B1 U5A1 noto che il U5B1 riscalda troppo anche a carico eccessivo in un'altra discussione sim morta presente sul forum da schema mi dice che su questo dovrebbero uscire 3,3 volt ma non ho niente in uscita anche se e alimentato a 5 volt leggendo la sigla riesco a vedere questa sigla ma non penso sia giusta adlrtl
vi chiedo se qualcuno mi puo fornire la sigla esatta.
