Salve a tutti,
dopo varie ricerche sul forum non ho trovato una guida/schema per ponticellare una resistenza r207 bruciata ( causa connettore al contrario )
Qualcuno di voi l'ha gia fatto? non è che avete delle foto o uno schema cosi faccio questo ponticello?
Vai tranquillo quella resistenza è un ponte quindi ci pui mettere un filo o ponticellare con lo stagno. Non è detto che rianimi la pcb però, magari c'è qualche altro pezzo andato tipo il regolatore 1.8v

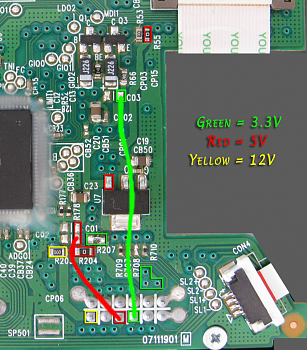

ho trovato questa immagine in internet, fare il ponte dalla 3.3 al co3 è corretto?
guarda non ti so dire non vedendo le piste dall'altro lato, tui hai piste bruciate? Posta una foto del tuo pc fronte e retro. Cmq quelle resistenze che vedi con scritto 0 o 000 sono dei ponticelli quindi se sono andati basta che fai un ponte.
Ok grazie mille, nel pomeriggio provo e posto le foto
Il lettore ha ripreso a funzionare... ma...
quando inserisco un disco fa pochi giri e mi spunta apri vano disco... doh... mi sa che devo ponticellare tutte le resistenze anche se la 207 era proprio visibilmente spaccata
Misura la tesione sul regolatore devi avere 5v in ingresso e 1.8 in uscita. Cmq spesso anche ripristinando le varie cose può essere che sia andato qualche altro componente o la lente.
lettore smontato... vicino la lente c'è un componente bruciato, risolto l'arcano... grazie mille a tutti, mi cercherò un lettore nuovo oppure solo la componente ottica
