Jasper 512MB r/w nand ma non si accende?!?!?!

[robin73]

Salve ragazzi chiedo a chi è più esperto di me...Ho una Jasper 512MB ma nonostante possa leggere e scrivere la nand non si avvia la console,nemmeno un led acceso.
C'è da dire che ancora quando si accendeva avevo installato l'x360glitch e fin qui tutto ok anche se dava schermo nero (ma almeno si accendeva). Ho eseguito il fix del condensatore da 100nf tra j4a e gnd e dopo questa modifica da allora non si è più accesa.
Ovviamente ho provato e riprovato a cancellare e riscrivere il mio backup.bin nella nand senza problemi ma niente da fare.
Qualcuno di illuminato saprebbe dirmi dove guardare o cosa fare? non riesco a recuperarla.

[gigigadda]

non è che hai rotto la pista/sollevato la piazzola vicino al chip hana durante la saldatura?

[robin73]

non è che hai rotto la pista/sollevato la piazzola vicino al chip hana durante la saldatura?

Intanto ti ringrazio per la risposta!
Mi aveva già dato quel problema per una saldatura eseguita male in quel punto ma avevo risolto e andava alla grande! Ora riesco a scrivere la nand ma di accendersi non se ne parla...l'alimentatore ha perennemente la spia di colore giallo. Quando premo il tasto per accenderla é come non riesca a dare l'impulso per avere i 12V dall'alimentatore...non parte neanche col controller...studiandoci sopra forse centra qualcosa il chip ncp5331 che é quello che "abilita" i 12V quando richiesti. Se qualcuno ha dei suggerimenti posso fare delle prove.

[P@olo]

di solito è il punto stdy_clock che si collega vicino al chip hana

[brundu]

fai delle foto delle saldature cosi' da capirci qualcosa di piu'

[The Pusher]

hai scritto la nand con *w64 vero? se la scrivi col + non si accende

[robin73]

hai scritto la nand con *w64 vero? se la scrivi col + non si accende

Ma in quel caso basterebbe cancellarla con -e64 e poi riscriverla con -w64 giusto?

Cmq col tester ho controllato i mosfet vicino al chip hana e danno le loro tensioni di standby (3,3V e 1,8V) perciò li escluderei...L'alimentatore da sempre spia gialla costante.
Ho controllato che i 3,3V arrivino al pulsante eject e a quello di avvio sul modulo RF ed è ok. Altri controlli che posso fare?
Ho provato anche ad accenderla col controller ma non lo riconosce (tasto sul controller che lampeggia) e di conseguenza non si avvia la console).
Dicono che per controllare gli altri mosfet bisogna dissaldare le bobine vicino alla presa dell'alimentazione e poi provarli (a console non alimentata) se sono in corto altrimenti con le bobine si ha una lettura falsa. Qualcuno ha suggerimenti in merito? Non ci sono dei tutorial per testare in maniera più approfondita la console? Tipo dei punti dove i centri assistenza controllano la tensione di standby così da poter escludere con facilità dei settori e trovare il componente/i da sostituire?

[P@olo]

posta una foto ingradita sulla zone della saldatura cdl stdy_clock ovvero la B, secondo me è saltata la resistenza o la pista

[robin73]

posta una foto ingradita sulla zone della saldatura cdl stdy_clock ovvero la B, secondo me è saltata la resistenza o la pista

Ma intendi la saldatura che va fatta vicino al chip Hana?

[MARCHISIO80]

Salve ragazzi chiedo a chi è più esperto di me...Ho una Jasper 512MB ma nonostante possa leggere e scrivere la nand non si avvia la console,nemmeno un led acceso.
C'è da dire che ancora quando si accendeva avevo installato l'x360glitch e fin qui tutto ok anche se dava schermo nero (ma almeno si accendeva). Ho eseguito il fix del condensatore da 100nf tra j4a e gnd e dopo questa modifica da allora non si è più accesa.
Ovviamente ho provato e riprovato a cancellare e riscrivere il mio backup.bin nella nand senza problemi ma niente da fare.
Qualcuno di illuminato saprebbe dirmi dove guardare o cosa fare? non riesco a recuperarla.

Reinstalla il chip come avevi fatto quando ti dava schermo nero
Se il problema e' solo l'immagine(come penso)si risolve

[robin73]

Reinstalla il chip come avevi fatto quando ti dava schermo nero
Se il problema e' solo l'immagine(come penso)si risolve

C'è da dire che quando ho installato il condensatore mi ha probabilmente "bruciato" lo spi programmer usb...praticamente è inutilizzabile perchè non più riconosciuto dal pc (verificato anche in un altro pc). Allora mi sono arrangiato con un cavo lpt-spi che funziona molto bene anche se lento...ma nonostante possa scrivere la nand non succede altro.

[P@olo]

si proprio quella.

[robin73]

si proprio quella.

Allora la resistenza manca ma al suo posto ho fatto un ponticello in filo di rame (è stato un mio errore perchè non sono un bravissimo saldatore) si impara sempre troppo tardi...ma cmq vai tranquillo che funzionava benissimo anche senza resistenza,anche perchè mi è successo un mese fa e da quella volta di accensioni ne ho fatte una marea. Non è quello il problema.

[P@olo]

Lo so che funziona anche senza, ho riparato oggi una 360 falcon che era nelle tue stesse condizioni.
Controlla se nel ponticellare non hai fatto corti o ti è saltata la pista che dalla resistenza va va verso l'esterno.

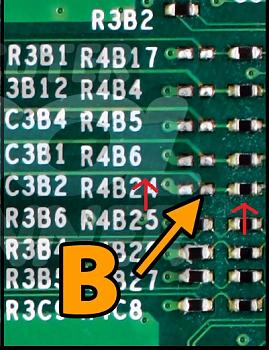

Ti allego una immagine per farti capire meglio.
Se posti una foto ti si può aiutare meglio

[robin73]

[QUOTE=P@olo;21885]Lo so che funziona anche senza, ho riparato oggi una 360 falcon che era nelle tue stesse condizioni.
Controlla se nel ponticellare non hai fatto corti o ti è saltata la pista che dalla resistenza va va verso l'esterno.
Ti allego una immagine per farti capire meglio.
Se posti una foto ti si può aiutare meglio

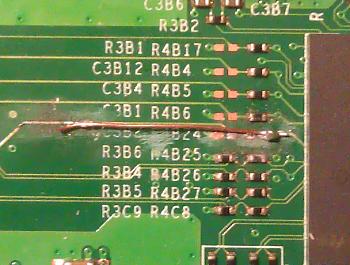

Grazie Paolo ti allego la foto...allora ho controllato col tester e da continuità appena dopo l'Hana fino a dove ho saldato il ponticello facendo affiorare la pista con un pò di carta vetrata fine.

[P@olo]

ma è un filo spelato quello che hai messo?
Se si il problema è proprio quello! tocca l'ultima piazzola, facendo un corto e la console non si accende.
Ora hai installato un freeboot? il chip?

[robin73]

Mi avevi fatto venire un dubbio,perciò ho messo un isolante sotto al filo in modo che copra le piazzole... Ma nessun risultato...
No non ho installato nulla.

[P@olo]

secondo me il problema è proprio li, pulisci tutto e fai come ho fatto io: ho ricostruito direttamente con lo stagno fino alla penultima piazzola, da questa con un pezzo di filo spelato solo dove è saldato (aiutati con del filo autospellante) sono andato verso il basso visto che c'è più spazio e mi sono ricollegato più avanti su quella pista eliminando il pezzo di pizza "morto" per farlo devi essere bravo con il saldatore, se sbagli potresti far saltare altre resistenze.

[robin73]

Proverò come dici,anzi grazie per la tua cortesia...ma effettivamente il blocco della console é successo dopo aver provato il condensatore tra j4a e gnd del x360glitch...quel ponte l'ho fatto un mese fa e così é rimasto fino a qualche gg fa senza mai toccarlo. Non vorrei che a sto punto sia saltato qualche mosfet...ne hai mai sostituiti?

[P@olo]

mai sostituiti, fai cosi, misura con il tester se hai i 3,3v, i 12v. Cosi vedi subito se arriva la corrente o meno, se arriva il problema è il quel punto che ti dicevo, altrimenti bisogna controllare tutta la sk madre da dove entra la corrente in avanti
