Discussione: Ricerca componente U1F1 bruciato su Trinity.

  1. #1
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170

    Ricerca componente U1F1 bruciato su Trinity.

    Buongiorno amici, avrei bisogno del vostro aiuto per identificare un componenete che si è bruciato su una scheda madre trinity che un amico mi ha portato a riparare. Il problema della console è che appena si preme il pulsante di accensione si avvia per un secondo e poi si spegne mandando l'alimentatore in protezione con relativo led rosso. Dopo una lunga serie di test sono riuscito a trovare il componente incriminato ma essendo lo stesso fuso e deformato non riesco ad identificarlo.
    Di sicuro è un controller di tensione ma non riesco a recuperare la sigla per acquistarne uno nuovo.
    Posso dirvi che la sua posizione sulla matherboard è identificata con la sigla U1F1.

    Vi allego foto che valgono più di mille poarole:

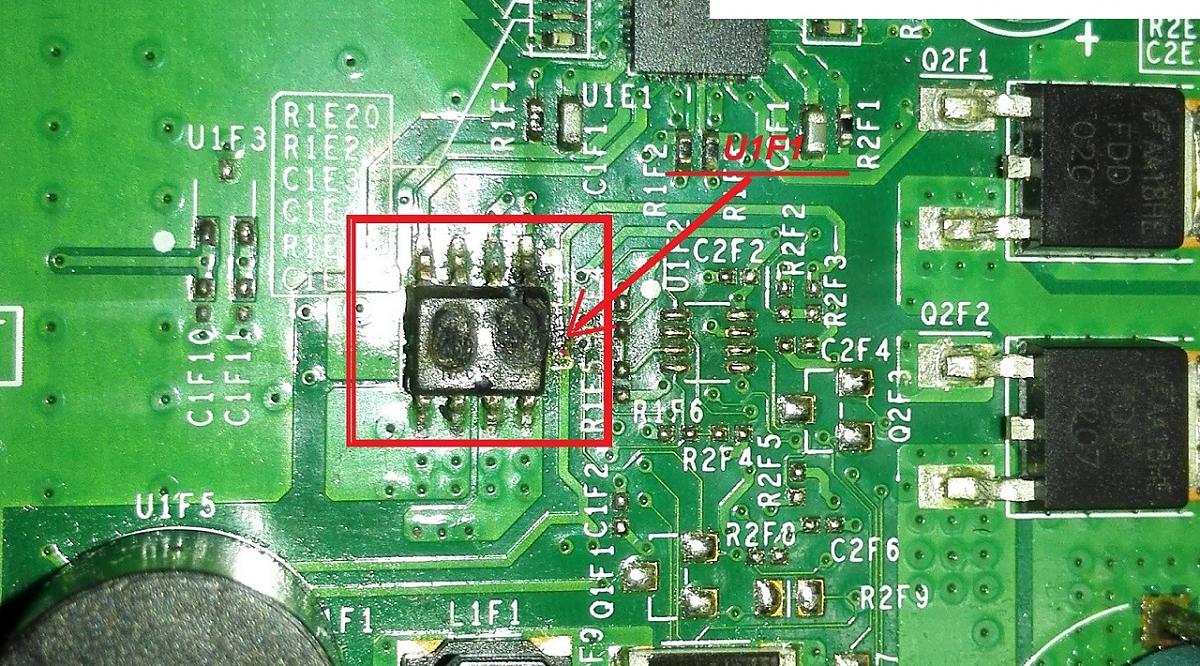

    Ricerca componente U1F1 bruciato su Trinity.-chip2.jpg

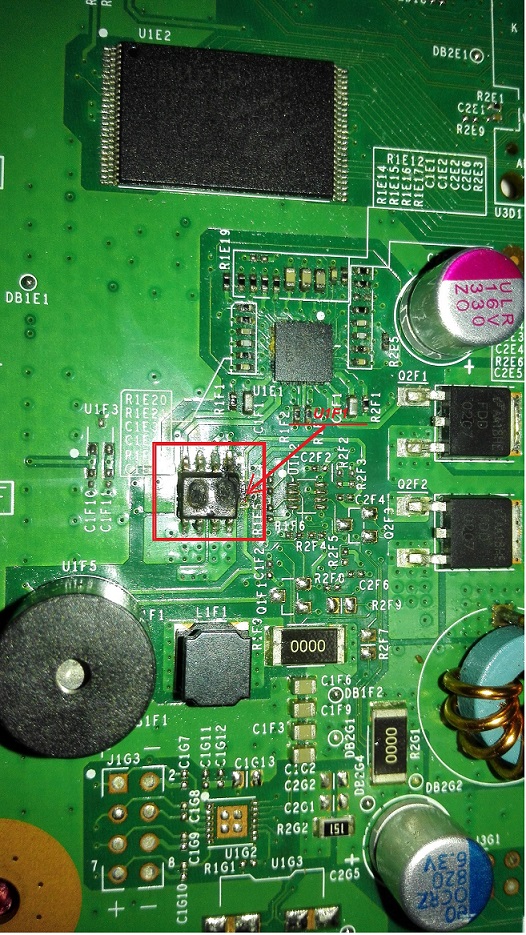

    Ricerca componente U1F1 bruciato su Trinity.-chip.jpg

    Ringrazio anticipatamente chi mi fornisce il codice del componente per procedere all'acquisto.

    P.S.

    Secondo voi può bastare la sostituizione di questo componente per ripristinare la console o potrebbe esserci qualche altro integrato/componente da sostituire?

  2. #2
    Vip Member L'avatar di lapht
    Data Registrazione
    Oct 2011
    Località
    Como
    Messaggi
    1,208
    Purtroppo non ti so aiutare sul codice del componente ma il mio consiglio, prima di montarne un altro è di controllare bene cosa succede alla console a livello di tensioni (con il componente vecchio smontato), d'altronde se quello lì si è fuso un motivo ci sarà
    Tommino81 likes this.

  3. #3
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Ciao lapht, da dove dovrei iniziare per controllare se ci sono cortocircuiti sulla scheda. C'è una guida alla quale posso fare riferimento?

    Cmq prima che si bruciasse il componente U1F1 tutti i suoi piedini erano in corto.

  4. #4
    Regular Member L'avatar di ginncorvus
    Data Registrazione
    Jan 2012
    Messaggi
    464
    Ho trovato questo:


    E' di una corona ma credo sia lo stesso di una trinity, cioè un doppio mosfet.
    Ecco il datasheet:
    [url]http://www.diodes.com/datasheets/ds31262.pdf[/url]

    Ho una trinity da smontare in questi giorni. Controllerò se il componente è cmq compatibile.
    Ultima modifica di ginncorvus; 18-05-15 alle 22: 22

  5. #5
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Grazie ginncorvus, ma non mi sembra essere lo stesso.

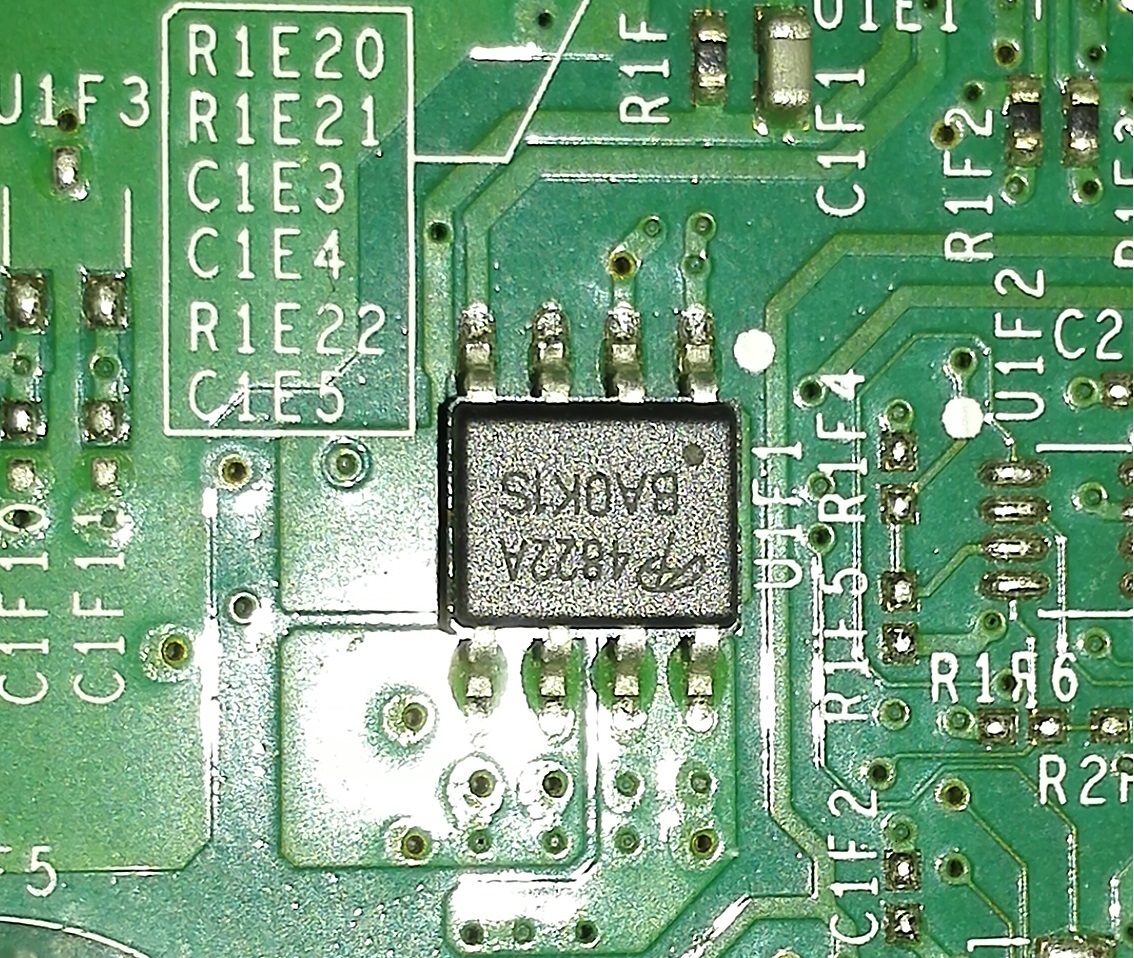

    Sono riuscito a trovarlo su un'altra trinity, vi posto la foto sotto casomai dovesse servire a qualche altro sfortunato come me:

    Ricerca componente U1F1 bruciato su Trinity.-ic_4228a.jpg

    Adesso il problema è dove trovarlo... Si trovano sul classico sito cinese ma a me non va di aspettare 40-50 giorni per avere un componente.

    Qualcuno sa dove reperirne almeno un paio...in Europa o meglio in Italia?

  6. #6
    Vip Member L'avatar di tsunami666
    Data Registrazione
    Aug 2011
    Località
    Tra le nuvole
    Messaggi
    1,197
    E' sempre lo stesso componente. Si trova nella stessa posizione, ha la stessa seligrafia, i componenti intorno sono i medesimi.
    Si equivalgono.

    Codice:
    http://www.aliexpress.com/item/AO4822A-4822A-MOSFET-Metal-Oxide-Semiconductor-Field-Effect-Transistor/1517799195.html
    Ultima modifica di tsunami666; 19-05-15 alle 07: 52

  7. #7
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    In europa o in italia non si trova nulla? È palloso aspettate 50 giorni...

  8. #8
    Vip Member L'avatar di tsunami666
    Data Registrazione
    Aug 2011
    Località
    Tra le nuvole
    Messaggi
    1,197
    Era un esempio...
    Prova su RS.

  9. #9
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Tsunami perdona la mia ignoranza...ma cos'è RS?

  10. #10
    Vip Member L'avatar di tsunami666
    Data Registrazione
    Aug 2011
    Località
    Tra le nuvole
    Messaggi
    1,197
    La prima voce che trovi scrivendolo su google....

    Comunque sulla baia si trovano:
    dmn3033lsd-13
    Ultima modifica di tsunami666; 19-05-15 alle 09: 03

  11. #11
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Ma sei sicuro che siano proprio uguali?

  12. #12
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Se mi fai passare il corriere te li regalo io 2

    from Galaxy NOTE 3
    "... quando il domani verrà, il tuo domani sarà!"

  13. #13
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Se mi fai passare il corriere te li regalo io 2

    from Galaxy NOTE 3
    Ti pago con Paypal immediatamente (quanto vuoi...ma non esagerare!!!) e me li mandi con posta prioritaria un paio?
    Se per te va bene ti mando l'indirizzo in privato.

  14. #14
    Regular Member L'avatar di ginncorvus
    Data Registrazione
    Jan 2012
    Messaggi
    464
    Citazione Originariamente Scritto da ghezza361 Visualizza Messaggio
    Ma sei sicuro che siano proprio uguali?
    Si, volevo scriverlo anchio, ho trovato alti codici su altre trinity di quel chip ma sono tutti compatibili ed equivalenti. Sono tutti un doppio mosfet integrato con medesime caratteristiche.

    Oltre al DMN3033LSD puoi usare anche:
    [URL="http://aosmd.com/pdfs/datasheet/AO4822A.pdf"]AO4822AL[/URL] (quello della photo che hai postato)
    [URL="https://www.fairchildsemi.com/datasheets/FD/FDS8984.pdf"]FDS8984[/URL] della Fairchild (che ho trovato su una trinity 4gb)

    Ultima modifica di ginncorvus; 19-05-15 alle 22: 45

  15. #15
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Citazione Originariamente Scritto da ghezza361 Visualizza Messaggio
    Ti pago con Paypal immediatamente (quanto vuoi...ma non esagerare!!!) e me li mandi con posta prioritaria un paio?
    Se per te va bene ti mando l'indirizzo in privato.
    Scrivimi il tuo indirizzo email. Io non posso farlo per ovvi motivi. Poi lo cancello

    from Galaxy NOTE 3
    "... quando il domani verrà, il tuo domani sarà!"

  16. #16
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Scrivimi il tuo indirizzo email. Io non posso farlo per ovvi motivi. Poi lo cancello

    from Galaxy NOTE 3
    messaggio editato
    Ultima modifica di pocoyo2; 24-05-15 alle 23: 13
