[Risolto] Aiuto salvataggio controller xbox360

[mimmos82]

Ciao un amico mi ha portato un controller xbox 360, tutto funziona tranne che per il tasto START...l'ho smontato sembra che non c'e nessuna ossidazione qua e la...cosa posso controllare per tentare di recuperarlo?
Grazie come sempre.

[marco772005]

prova a passare la matita sui contatti neri che ci sono sul circuito ... e prova (prima di passare la matita passaci un po di alchool)

controlla anche la parte in gomma... se è rovinata o se è sporca

[mimmos82]

prova a passare la matita sui contatti neri che ci sono sul circuito ... e prova (prima di passare la matita passaci un po di alchool)

controlla anche la parte in gomma... se è rovinata o se è sporca

ok provo e ti faccio sapere a fra poco

EDIT: niente, pulito il contatto ed applicato la matita e ho anche sostituito tutta la striscia di gomma con una nuova....
ho notato che sul contatto start c'è un componente C80 è una resistenza/condensatore...posso provare a sostituirlo?

EDIT2: provato a sostituire anche il componente C80 preso da un controller in disuso ma nulla..cos'altro posso controllare?

[Babilozzo]

Ma scusa o è una resistenza (R) o è un condensatore (C). cmq di solito non è che si friggono da soli dipende sempre da qualche altro componente. fai qualche foto?
Io proverei a fare qualche misura di continuità con il tester tanto da escludere il pad in grafite..

[mimmos82]

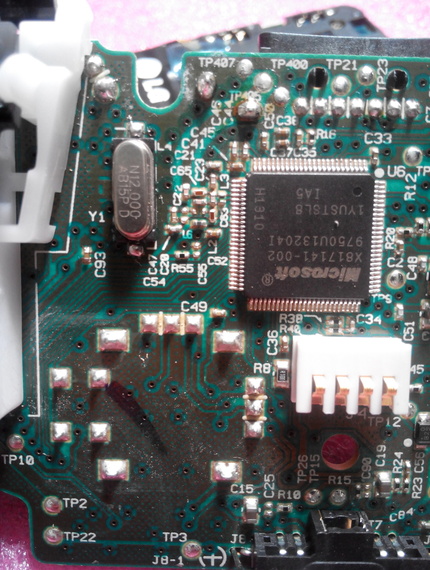

questa è la foto della scheda...babi mi indichi come devo fare per testare la continuità del pad in grafite?
razie

[Babilozzo]

Vedi le due piccole piste ai estremi che congiungono i vias al pad ...la soluzione è probabilmente sull'altro lato... faccelo vedé!

[mimmos82]

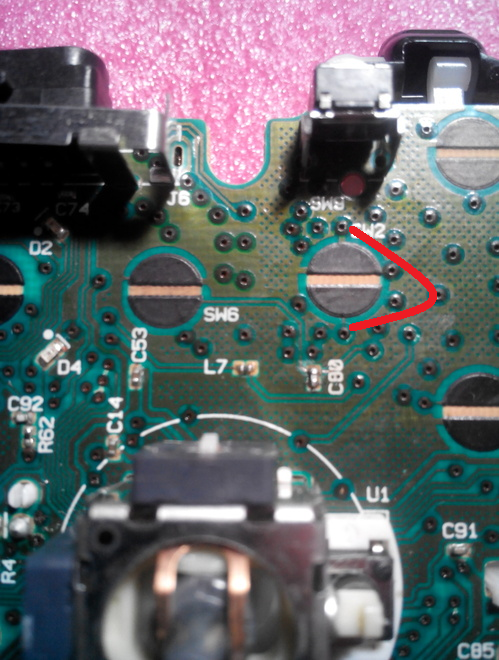

ecco qui delucidami ;-)

[Babilozzo]

Buonanotte.. secondo te dopo che hai impostato il tester in scala ohm ...I puntali dove li posizione resti? Purtroppo dalla foto non riesco a capire. Se non arriva una dritta da qualcuno che ha controller aperti domani sera ne apro uno io e ti dico cosa misurare di preciso. L'unica via è fare una comparazione fra i joypad. Mi sembra non ci siano casi precedenti ciao.

[mimmos82]

scusami mi sa che aspetto che qualcuno mi dia una dritta o tu...abbi pazienza...vedi se mi puoi aiutare.

[mimmos82]

qualche anima pia?

[Babilozzo]

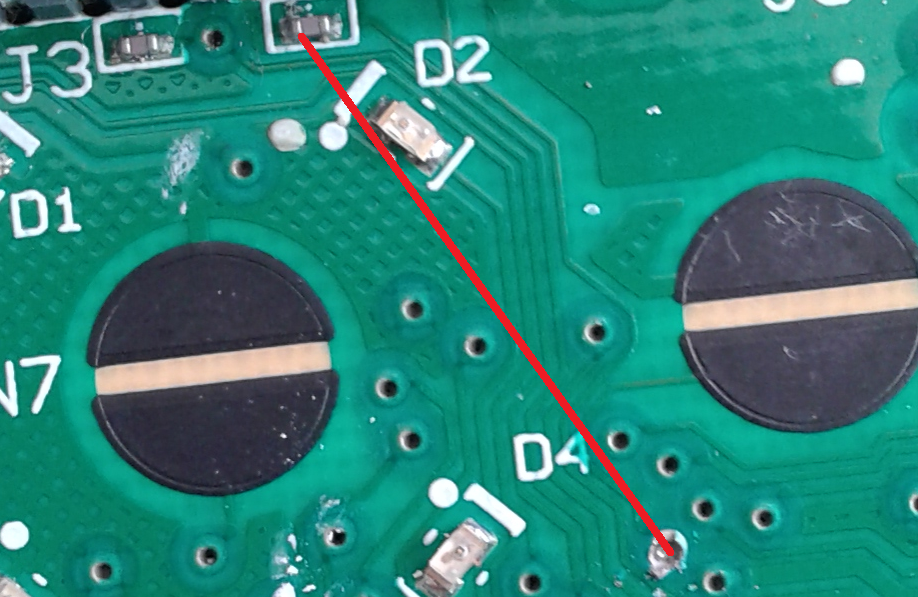

Lo salviamo o no? oggi ho aperto il mio e ho trovato i testpoint , semplicemente prova a fare un ponte nei punti indicati, se il joypad invia lo "start" il controller funziona ed è colpa del pad di silicone grigio o del pad stesso sulla pcb ...


P.S. OOPS! Cazzotti mi sa che non puoi fare il ponte, il mio joypad è diverso dal tuo!, però il principio è lo stesso, devi escludere il pad ponticellando direttamente i due vias




Cazzotti ho sbagliato PAD

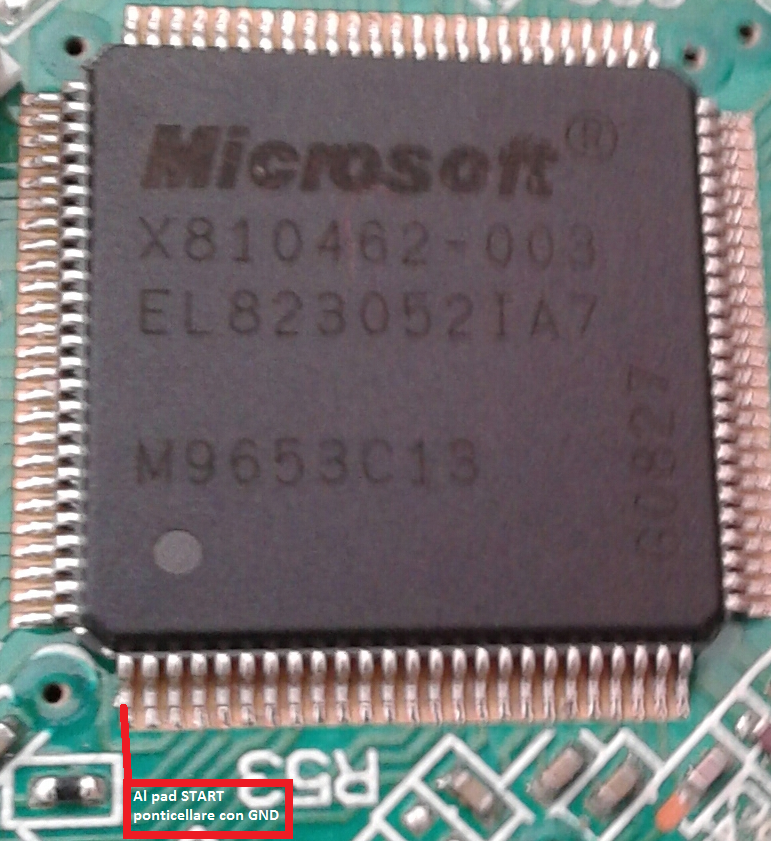

Logicamente se non dovesse funzionare il ponte è probabilmente il controller stesso, sul mio X810462 il segnale arriva diretto all' IC come indicato di seguito:



Cmq mi sembra strano che un pad finisca sul C80 se l'altro mezzo pad è già a GND , sei sicuro che arrivi li? hai provato con il tester? in foto non riesco a seguire bene la pista..., cmq verifica la continuità direttamente fra il mezzo pad e il pin del controller X810462, se non ce l'hai ripristina il collegamento , se hai un controller diverso dal X810462 devi risalire al pin da solo cercandolo con il tester magari...

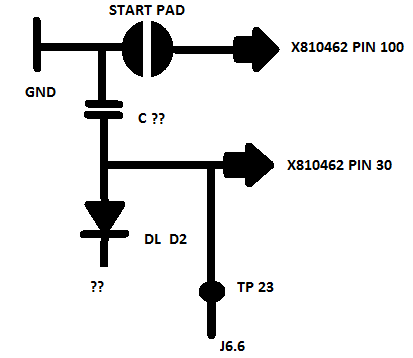

Aggiungo piccolo schema dei rilevamenti effettuati sul mio controller anche se diverso dal tuo...



Più di così non posso fare, ciao.

[mimmos82]

Babi allora ho risolto, ecco come:

ho collegato dal testpoint al condensatore c80 come in foto sopra (solo il filo giallo il rosso no)e ha funzionato.

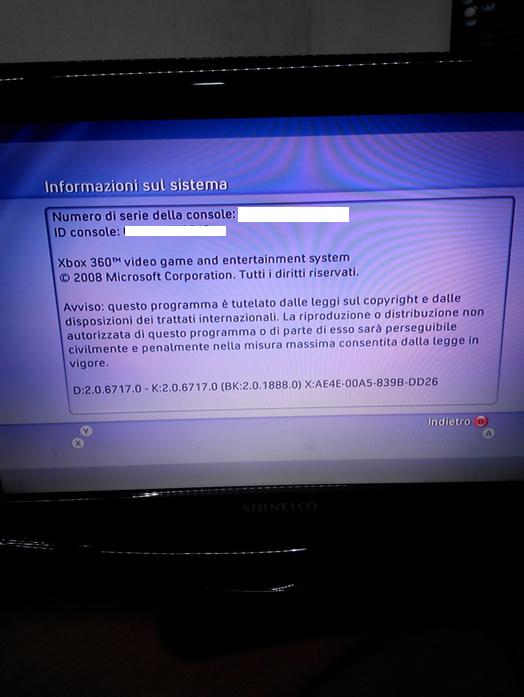

Il punto era che dal condensatore al testpoint non c'era comunicazione...ponticellato e tutto funziona...ed infine per testare ho messo su una console di un cliente ed ecco cosa mi sono trovato davanti:


Grazie Babi per i tuoi preziosi consigli!!!
