About LinkBacksho una xbox250 gb E (stingray) che non si avvia, nessun segno di vita, aprendola ho trovato i 5v in corto. qualcuno a lo schema della piastra in questione?
ho una xbox250 gb E (stingray) che non si avvia, nessun segno di vita, aprendola ho trovato i 5v in corto. qualcuno a lo schema della piastra in questione?
Il metodo è sempre quello, inizia dai regolatori.
componenete u5a1 in corto e sostituito, la linea dei 5v in standby è libera. ma continua a non accendersi!
quale altre tensioni dovrei avere in standby?
Ormai lo sanno pure i muri.
... esagerato ... non fare il saccente ...Originariamente Scritto da DrSchottky
Esagerato dici?
Effettivamente hai ragione, non se ne è mai parlato.
Esagerato dici?
Effettivamente hai ragione, non se ne è mai parlato.
lo sanno tutti che i muri non hanno orecchie ...

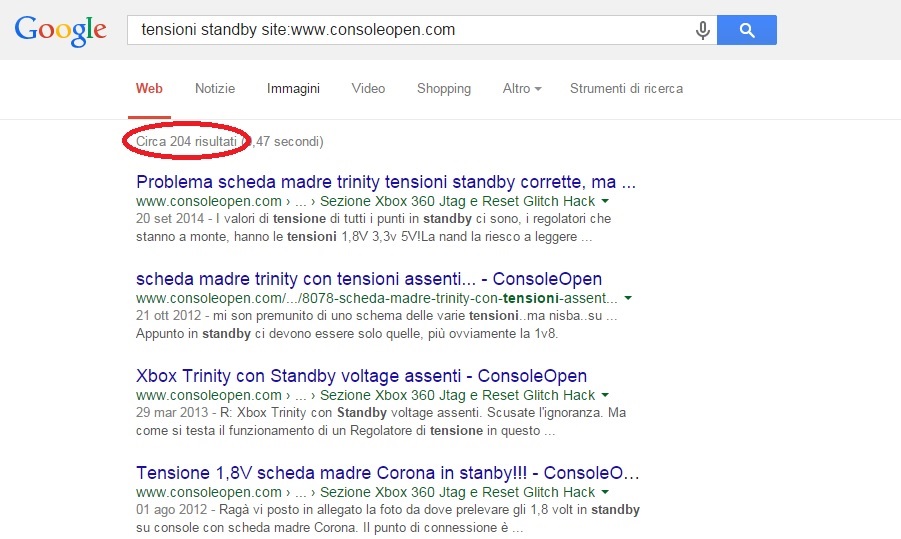

Sì ma il tasto cerca non lo hanno mica sviluppato per divertimento
dopo aver fatto le ricerche suggerite, ho riscontrato un problema sulla linea dei 3,3v in standby.
dal regolatore u5a1 dove dovrebbero esserci i 3,3v escono 1,6v.
linea 5v e 1,2 ok
componenti sostituiti u5a1(prima della sostituzione 5v/3v/1,2v standby assenti) e u5a2(dopo aver cambiato u5a1 non avevo gli 1,2v, ora questi sono presenti)
console resucitata, cambiando il southbridge:
[url]https://www.dropbox.com/s/bhv3f50sc89n6k9/IMG_20150221_132857.jpg?dl=0[/url]
e tutti i componenti che ha mandato in corto:
u5a2-u5a1 sostituiti con piastra lettore liteon
u5b5 c5b10 q6b1 presi da una piastra vecchia
[url]https://www.dropbox.com/s/eodtl4cs1laqi9x/IMG_20150221_132834.jpg?dl=0[/url]
