Xbox 360 Falcon non accende più

[ricoh87]

Salve ragazzi, Fin ora il tasto "cerca" mi è stato parecchio d'aiuto, sta volta non ho trovato nessun aiuto per questo fastidioso caso.
Mi trovo con una Falcon su cui è stato tentato un dual nand "sandwich" che non ha mai funzionato (la seconda nand non è mai voluta partire, nemmeno in programmazione). Ho ripiegato sull'utilizzo del demon, una volta montato ho notato che la nand del demon veniva scritta e letta, la nand della console non dava segni di vita. Ho smontato tutto e riportato la console tutta originale ma non vuole proprio saperne di accendersi. Con l'SPI mi da errore sui blocchi, sia in lettura che scrittura, ho controllato le tensioni di stand-by ed è tutto nella norma. Vi chiedo se gentilmente qualcuno può darmi qualche dritta su prove e/o misure da fare e se magari è già capitata qualcosa del genere. Grazie in anticipo.

[The Pusher]

Foto installazione

[ricoh87]

Foto installazione

Perdonami, installazione di cosa? al momento la console è originale.

[The Pusher]

Mica tanto, se e' stato tentato un dual nand a sandwinch ci avranno saldato?
Se poi ci hai provato anche instalare un demon senza risultato la prima cosa mi viene in mente (intuendolo dalla scrittura difficiltosa sui blocchi) e ' che qualche resistenza sia saltata. Indi foto delle zone interessate

[PlayerOne]

Perdonami, installazione di cosa? al momento la console è originale.

Non è facile oggi come oggi, trovare qualcuno che decida di dedicare un po' del proprio tempo ad aiutare un perfetto sconosciuto. Nel tuo caso hai avuto fortuna. Quindi se davvero hai voglia o intenzione di risolvere il tuo prob "aggratis" quantomeno segui le indicazioni e le richieste che ti vengono fatte.

[ricoh87]

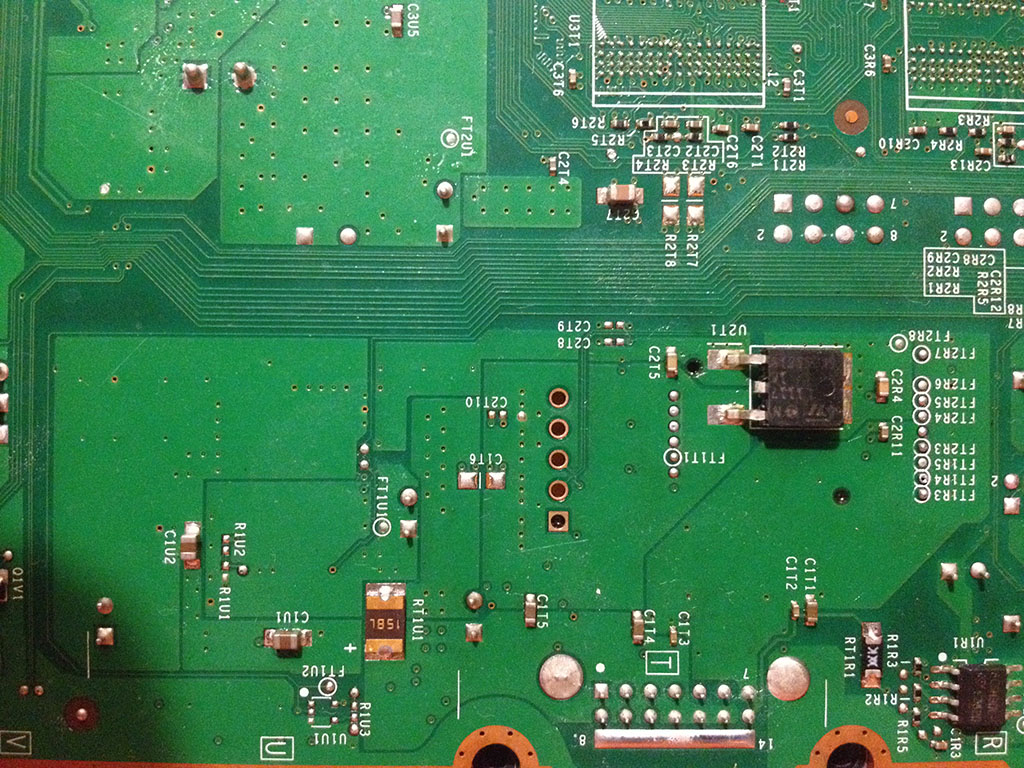

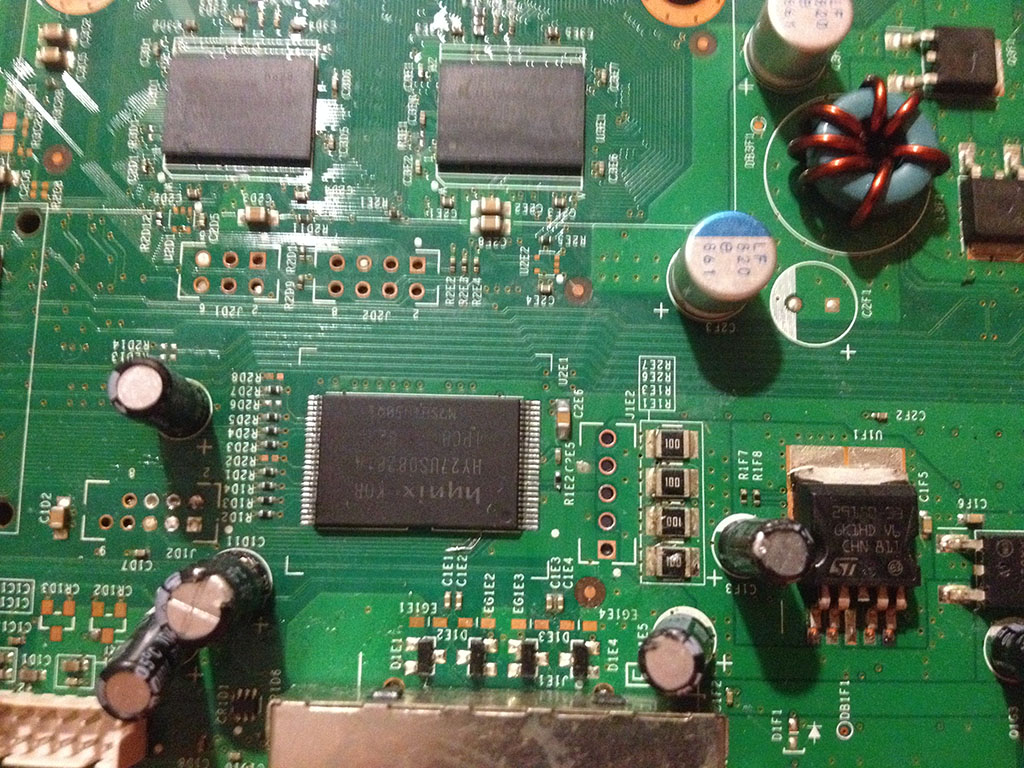

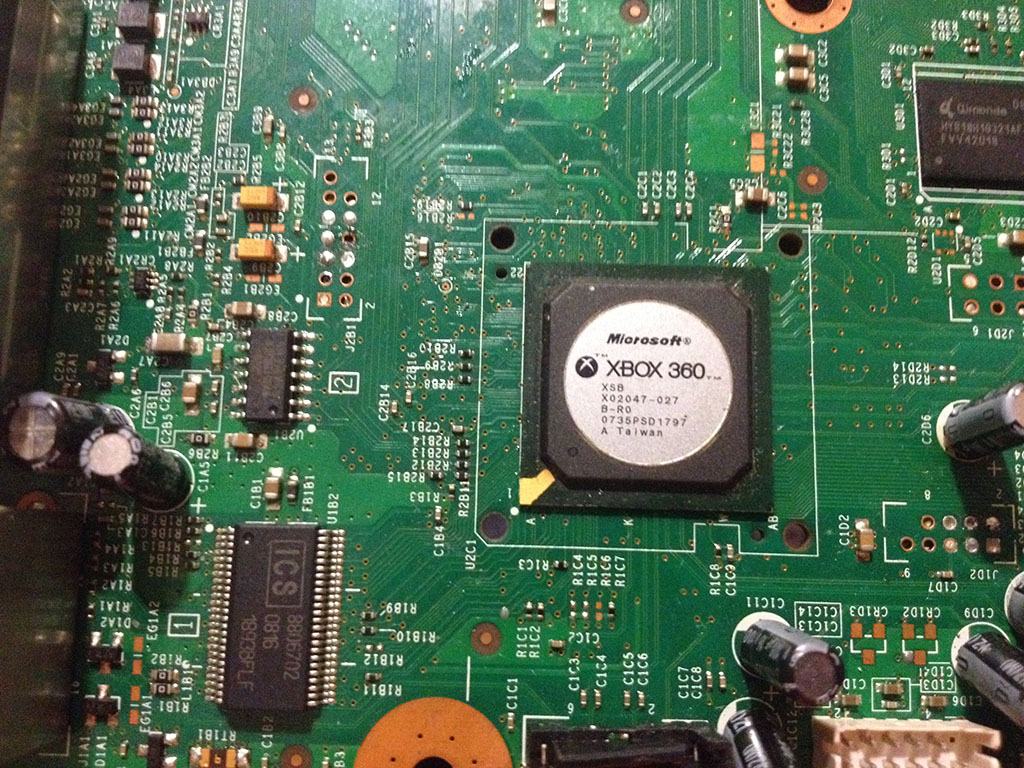

Queste sono 4 foto: zona demon e zona nand. Spero che bastino.

[ricoh87]

Non è facile oggi come oggi, trovare qualcuno che decida di dedicare un po' del proprio tempo ad aiutare un perfetto sconosciuto. Nel tuo caso hai avuto fortuna. Quindi se davvero hai voglia o intenzione di risolvere il tuo prob "aggratis" quantomeno segui le indicazioni e le richieste che ti vengono fatte.

Quoto pienamente il tuo discorso! Non è per niente facile trovare qualcuno disposto ad aiutarti e vi ringrazio per qualsiasi aiuto riusciate a darmi. La voglia di risolvere il problema c'è sicuro, l'unico dubbio era che non sapevo che foto servissero visto che di "installato" c'è ben poco.. Ma ho capito... Tutto qui...

[PlayerOne]

Quoto pienamente il tuo discorso! Non è per niente facile trovare qualcuno disposto ad aiutarti e vi ringrazio per qualsiasi aiuto riusciate a darmi. La voglia di risolvere il problema c'è sicuro, l'unico dubbio era che non sapevo che foto servissero visto che di "installato" c'è ben poco.. Ma ho capito... Tutto qui...

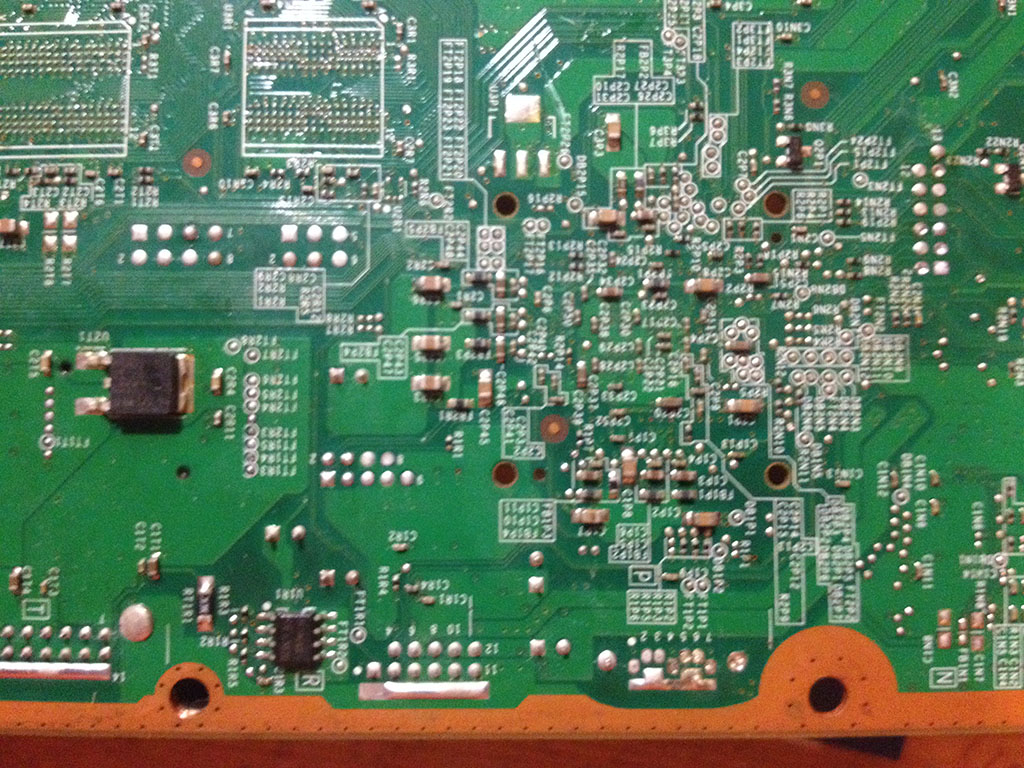

Io invece noto uno schizzo di stagno nella parte della nand che da verso la griglia (foto 4 punto C1E1/C1E2). Prova a fare una foto migliore

[Armand]

dimmi se hai la 1.8v e la 3.3v stby. dammi anche le tensioni di sda ed scl

[pocoyo2]

Controlla la tensione su r1p7

from Galaxy NOTE 2

[ricoh87]

Io invece noto uno schizzo di stagno nella parte della nand che da verso la griglia (foto 4 punto C1E1/C1E2). Prova a fare una foto migliore

No, quella è la ricostruzione della pista per l'enable della nand. Controllato e ricontrollato miliardi di volte (ho visto, su un'altra console, che se manca l'enable non accende)

[ricoh87]

dimmi se hai la 1.8v e la 3.3v stby. dammi anche le tensioni di sda ed scl

1,8v e 3,3v stby presenti, misurate direttamente sui regolatori. sda e scl entrambe misurano 3,3v

[ricoh87]

Controlla la tensione su r1p7

from Galaxy NOTE 2

R1P7? non riesco a trovarla, anche perchè in P7 praticamente non c'è niente, o sono un idiota io?

[Armand]

Hai gli 1.8 sul pad del clock?

[pocoyo2]

R1P7? non riesco a trovarla, anche perchè in P7 praticamente non c'è niente, o sono un idiota io?

from Galaxy NOTE 2

[ricoh87]

from Galaxy NOTE 2

Si, sono un idiota io... 3,3V su tutti e due i lati....

[ricoh87]

Hai gli 1.8 sul pad del clock?

1,8v presenti sul pad del clock

[yusepe]

Controlla la tensione su r1p7

from Galaxy NOTE 2

scusa l'intromissione, ma volevo sapere perchè gli avessi consigliato di controllarlo, cosa si deduce da questa resistenza?

[pocoyo2]

R1p7 è una pullup per il flash ready. Se è interrotta è facile che dia questi sintomi

from Galaxy NOTE 2

[ricoh87]

Ricapitolando: tensioni di stby presenti, nand funzionante e programmata correttamente (ho usato un'altra console) enable nand presente (si puó controllare lato southbridge?). È possibile che l'ANA non legga le tensioni di stby e non rilasci il reset del southbridge? Qualcuno sa dove posso leggere questo segnale di reset e che logica ha?
