Modello xbox360 e Modifica

[Pa0l0ne]

Okk... Come pensavo... Quindi installo un qualcosa che mi colleghi boot e gnd....
Per quanto riguarda i diodi? Cosa sono?

...basta anche una caccola di stagno....che poi a programmazione del bootloader del pic eseguita...andrai a rimuovere.....

I diodi cosa sono? Allora..in pratica in questo caso, il loro scopo è quello di fornire i 3,3v necessari allo Xilinx (il cpld presente nel glitchchip) per essere programmato. Sostanzialmente servono quindi ad abbassare la tensione di I/O del pic da 5v a 3,3v. In questo modo alimenti direttamente il Glitchchip dal NandReader senza bisogno di ricorrere ad alimentazione esterna...

[Pa0l0ne]

O mamma...

Da un certo punto di vista ti dò ragione....ma trovo molto più scandalosa l'installazione di cui Scienzy ha rivendicato la paternità che farsi chiarire dei dubbi...(sebbene in modalità pappa pronta..). Se non altro il nostro amico dubbioso non ha il vezzo di farsi chiamare modder....

Ognuno ha il suo talento, guarda questo:



...e speriamo che non ne venga reclamata la paternità....mi preoccuperei seriamente.....!

[Bigiolino]

Infatti sono qui per imparare e mi piacerebbe diventare modder!!
comunque, ok ho capito a cosa servono, come dicevo, li devo montare su una millefori seguendo lo schema giusto?

quello li dove c'è scritto 10uf è un condensatore, lo metto ceramico?

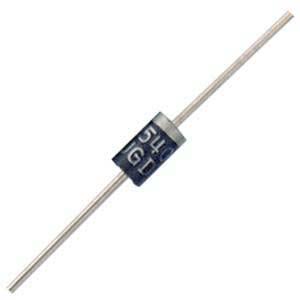

per quanto riguarda quella specie di diodo vicino cosa è? è uno zener se non sbaglio vero? e va comprato appositamente per i 3.3v?
quelli sopra sono questi no?
quali devo montare? mi pare che non siano tutti uguali, no?

[Pa0l0ne]

...Infatti sono qui per imparare e mi piacerebbe diventare modder!!.....

Basta che non diventi tra un annetto come il tizio che ha aperto questo thread: [url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/11997-i-dubbi-dello-scienziato-pazzo.html[/url]

Le domande poste e l'argomento trattato mi sembrano molto simili a ciò che oggi leggiamo nel tuo thread. Avere dubbi è lecito...fare un paio di RGH e proclamarsi "modder" è ben altra cosa.

Ad ogni modo...nello schema vengono richieste questi semplici componenti: 3 diodi 1N4148, 1 diodo zener 3,3v come ad esempio questo: [url]http://www.fairchildsemi.com/ds/BZ/BZX85C3V3.pdf[/url] , ed un condensatore da 10uF 5v o superiore. Le resistenze sono invece già onboard e non ne avrai bisogno.

[zeruel85]

BigP, ora però vorrei che provassi ad autolimitarti. Se hai delle riserve con qualcuno, è giusto che vi chiariate in privato, non mi pare corretto che tu continui a tirare in ballo un altro utente in questo modo, giusto o sbagliato che sia, comunque non c'entra nulla con questo thread, quindi limitiamoci ad aiutare Bigiolino e per il resto finiamola qui. Pensi di farcela da solo?

[Pa0l0ne]

BigP, ora però vorrei che provassi ad autolimitarti....... Pensi di farcela da solo?

OK!

[Bigiolino]

Perfetto... Vi farò sapere!! Grazie mille

[Pa0l0ne]

Perfetto... Vi farò sapere!! Grazie mille

Siamo quà!


P.S. Occhio a quando riprogrammerai il matrix nand reader...SE ti verrà visualizzato un messaggio di warning, CLICCA SU CANCEL|ANNULLA....in questo modo manterrai le impostazioni esistenti e sicuramente funzionanti del tuo nand reader. Si tratta di impostazioni come ad esempio la frequenza del quarzo che non possono di certo essere scritte in modo universale su di un file .hex (che non può di certo sapere su quale interfaccia andrà programmato...).

[Pa0l0ne]

L'unica alternativa sensata all'awg e' utilizzare una vecchia piattina IDE da cui naturalmente andrai a prelevare i singoli cavi. Lascia perdere qualunque altra tipologia di cavo poiche' diversamente rischieresti di far saltare le piazzole..
Per vcc e gnd ne intrecci due...

[Bigiolino]

scusa se ho cancellato il vecchio messaggio, era abbastanza stupida come domanda.... comunque l'awg30 ce l'ho... l'awg24 è quello dei cavi ide?

[Bigiolino]

Scusate ma il condensatore da 10uf è ceramico, poliestere o elettrolitico? Perché nel negozio di elettronica mi ha detto che il poliestere da 10uf più piccolo che aveva era da 100v... Era estremamente grosso

[brunosso]

Scusate ma il condensatore da 10uf è ceramico, poliestere o elettrolitico? Perché nel negozio di elettronica mi ha detto che il poliestere da 10uf più piccolo che aveva era da 100v... Era estremamente grosso

non ha polarità sullo schema quindi è poliestere o ceramico... vedi tu in base ai costi... può essere anche 1000V non è un prolbema per il circuitino di adattamento

[Bigiolino]

ma solo a livello di comodità ahahaha era grosso quanto un pollice....

[Bigiolino]

ma nello schema, (scusate se lo chiedo ma di elettronica purtroppo non so quasi nulla) perché il positivo dello zener è collegato a massa?

[brunosso]

ma nello schema, (scusate se lo chiedo ma di elettronica purtroppo non so quasi nulla) perché il positivo dello zener è collegato a massa?

perchè lo zener lavora così... in interdizione

[Bigiolino]

Ecco il collegamento! può andare? (a vista ovviamente, i collegamenti dovrebbero essere giusti)
[url]http://imageshack.com/a/img836/5320/8pfk.jpg[/url]
[url]http://imageshack.com/a/img842/1311/uvozm.jpg[/url]

una cosa volevo chiedere... quando saldavo e creavo le piste, per collegare un pallino ad un altro ci mettevo lo stagno, poi se congiungevo un terzo pallino tutto lo stagno si spostava e rimanevano uniti solo due pallini... come si può fare meglio?

P.S. imageshack a pagamento 0.0

[DrSchottky]

Ecco il collegamento! può andare? (a vista ovviamente, i collegamenti dovrebbero essere giusti)
[url]http://imageshack.com/a/img836/5320/8pfk.jpg[/url]
[url]http://imageshack.com/a/img842/1311/uvozm.jpg[/url]

una cosa volevo chiedere... quando saldavo e creavo le piste, per collegare un pallino ad un altro ci mettevo lo stagno, poi se congiungevo un terzo pallino tutto lo stagno si spostava e rimanevano uniti solo due pallini... come si può fare meglio?

P.S. imageshack a pagamento 0.0

Io uso l'anima di un coassiale per fare le piste su 1000fori.
Ci impieghi 1/10 del tempo e non butti via tutto quello stagno.

[brunosso]

Ecco il collegamento! può andare? (a vista ovviamente, i collegamenti dovrebbero essere giusti)
[url]http://imageshack.com/a/img836/5320/8pfk.jpg[/url]
[url]http://imageshack.com/a/img842/1311/uvozm.jpg[/url]

una cosa volevo chiedere... quando saldavo e creavo le piste, per collegare un pallino ad un altro ci mettevo lo stagno, poi se congiungevo un terzo pallino tutto lo stagno si spostava e rimanevano uniti solo due pallini... come si può fare meglio?

P.S. imageshack a pagamento 0.0

per lo stagno che si fonde troppo, basta diminuire la temperatura, se non hai un saldatore con regolatore di temp, è questione di pratica, e anche spostando bene la mano si riesce, a non fare liquefare lo stagno.

L'immagine sembra ok, ma non capisco perchè dai diodi hai fatto partire tutti quei percorsi stagnati lunghi....

[Babilozzo]

Posta su postimage.org. cavolo ma usare del filo rigido per I ponti???

Inviato dal mio SM-G350 utilizzando Tapatalk

[brunosso]

Io uso l'anima di un coassiale per fare le piste su 1000fori.
Ci impieghi 1/10 del tempo e non butti via tutto quello stagno.

Posta su postimage.org. cavolo ma usare del filo rigido per I ponti???

Inviato dal mio SM-G350 utilizzando Tapatalk

Ragazzi Bigiolino è totalmente digiuno di elettronica, non esigiamo troppo, già che è riuscito a saldare sulla millefori, devo dire non male, va bene dai...
