Trovare ago in un pagliaio

**warlock** · 03-05-13

Ciao a tutti

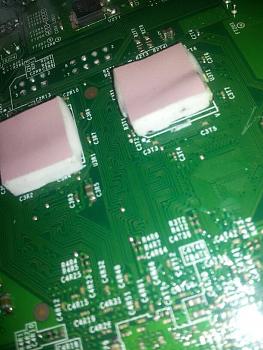

Rieccomi con un nuovo problema. ...ho una falcom....credo....che mi da errore 0110 che dovrebbe essere la ram....ora....aperta la console e smontata del tutto la giro e ome per magia mi vanno gli occhi su un gommino sulla ram quella in foro....
Ho notato che su questo gommino ce un smd attaccato. ...cioe staccato dalla basetta e si e attaccato sul gommino. ....ora nn so da dove sia potuto saltare. ....mi date una mano...grazie. ..

Inviato dal mio GT-I9100 con Tapatalk 2

**warlock** · 03-05-13

forse forse so da dove e saltata...
percaso la r4t7 sulle falcom ce???
perche qui da me i punti di saldatura sono messi saltati e sembra che sia saltata
proprio da la...
se qualcuno lo sa se ce mi dice il valore cosi la cambio visto che questa e molto difficile da saldare...
su trova sotto le x-clamp...della cpu...

r4t7

grazie

**pocoyo2** · 03-05-13

549 ohm. Io proverei a rimettere quella

**warlock** · 03-05-13

quella non posso trovarla...
comunque se imposto il multimetro a 20k
il valore che mi da e di 0.247
mentre se imposto il valore su 200ohm mi da 1 come valore...
quondi presumo che sia 247 ohm
o sbaglio....provata su una facom....

**pocoyo2** · 03-05-13

E quella sul gommino non ce l'hai più?

**warlock** · 03-05-13

no ho provato a saldarla con il saldatore ad aria ed e sparita....ora devo trovarne una normale e saldarla....

**warlock** · 03-05-13

ho messo la resistenza da 549 ohm e ora l'errore 0110 e sparito ma ce i 3 led 0103
come si puo risolvere questo....
tranne il reflow

**pocoyo2** · 03-05-13

0103 mai visto. Sicuro non sia 0102?

**Babilozzo** · 03-05-13

Confermo r4t7 -> 247 ohm almeno con resistenza onboard misurata adesso su una zephyr
invece su jasper la stessa misura 347 onboard. Passo e chiudo

**warlock** · 03-05-13

quindi quale provo la 247 o 347 ohm

**warlock** · 03-05-13

non ne hoooo
uffaaaaa

**warlock** · 03-05-13

Originariamente Scritto da pocoyo2

0103 mai visto. Sicuro non sia 0102?

Sicurissimo 0103....cosa puo essere

Inviato dal mio GT-I9100 con Tapatalk 2

**Netkar** · 03-05-13

[url=http://xbox-experts.it/errorcode/E19/0103/]Xbox-experts.it - Codice di errore 3 RLOD E19 / 0103[/url]

Dettagli del codice di errore E19/0103

Description:

This error can either be caused by a cold solder joint under the GPU or a bridged capacitor under it(power problem)

Fixes:

1) Remove short circuit from bridged capacitor under the GPU
2) [url=http://xbox-experts.com/tutorial/team-hybrids-ultimate-xclamp-fix-released/]X-Clamp replacement[/url]
3) [url=http://xbox-experts.com/tutorial/all-about-reflowing-heatgunning-building-a-custom-bga-rework-station-oven-reflow-flux-usage-etc/]Reflow CPU/GPU/RAM[/url]

Source: [url=http://xbox-experts.com/errorcode/E19/0103/]Xbox-experts.com - Error code 3 RLOD E19 / 0103[/url]

**Babilozzo** · 03-05-13

Eh dai è facile trovare un condensatore in corto

ora mi cimento pure io su una mobo bruciata a vedere se ne trovo qualcuno

**warlock** · 03-05-13

come lo trovo un condensatore bruciato...se sono elettrolitici scoppiano e questo lo so ma se sono smd....come faccio,.....o se sono in ceramica

**Babilozzo** · 03-05-13

Ma basta che non segnino corto ai capi immagino. sai ho provato un pò a vedere sotto la cpu e ce ne sono alcuni che mi danno il cortocircuito quelli più verso il centro del bga e gli altri più esterni no.. allora penso che dipende dal fatto che il circuito è costruito in modo che quando è spento le connessioni dei bga vanno a massa... o qualcosa del genere e se forse c'è una possibilità di provarli senza staccarli è con la console accesa.. Inbfatti se è esplosa la resistenza li è probabile che ce ne sia uno fallato di quei condensatori.. cerca di controllare quelli che ci sono li attorno (sotto e sopra)

**warlock** · 03-05-13

il problema secondo me e quella resistenza...
perche non e possibile che appena ho messo la resistenza da 594 l'errore era sparito 0110 ora invece e ritornato

**warlock** · 03-05-13

ricompare 0110 su internet dicono che e la ram....soluzione a parte il reflow

**pocoyo2** · 03-05-13

Originariamente Scritto da Babilozzo

Eh dai è facile trovare un condensatore in corto

ora mi cimento pure io su una mobo bruciata a vedere se ne trovo qualcuno

Se un condensatore va in corto lo saranno anche tutti gli altri, dato che la maggior parte di loro sono decoupling e quindi con un terminale a massa.. Fai una prova e vedrai
