[TUTORIAL]Interpretare codici errori hardware e secondari

**sparco1990** · 31-01-13

La Xbox 360, ha un sistema di debug che ci indica, tramite l'accensione del ROL o tramite un codice a video, il problema che affligge la nostra console.
Di seguito verranno elencati i vari tipi di codice errore e le possibile cause.

CODICI ERRORI HARDWARE A VIDEO:

E45: Sconosciuto.
CAUSE: Probabile errore legato all'update della dashboard.

E64: Errore del lettore DVD.
CAUSE: Firmware sbagliato o non trovato.

E65: Errore del lettore DVD.
CAUSE: timeout del DVD, firmware errato.

E67 - E69: Errore dell’ Hard Disk.
CAUSE: Hard Disk danneggiato, problema nella connessione.

E68: Errore dell’Hard Disk o problema ventole.
CAUSE: Vedi E67. Oppure errore Eeprom dell’Hard Disk, problema ventole.

E71: Errore aggiornamento dashboard.

E72: Sconosciuto.

E73: Errore hardware generale.
CAUSE: Probabile chip Ethernet danneggiato.

E74: Errore del cavo AV, problema scaler ((H)ana) o GPU.
CAUSE: Cavo AV danneggiato, GPU o Hana danneggiati o saldatura fredda.

E75 - E76: Errore chip Ethernet.

E79: Vedi E67.

CODICI ERRORI HARDWARE SUL ROL:

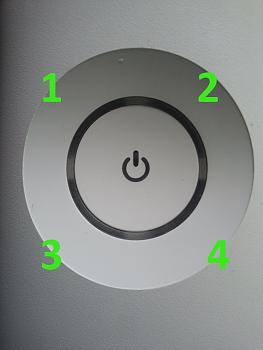

Onde evitare confusioni e per rendere più facile la lettura del codice useremo questo schema come riferimento

Il Rol può presentare 5 stati (4 per Fat e 1 per Slim) in base al numero di led accesi, di seguito li vedremo singolarmente:

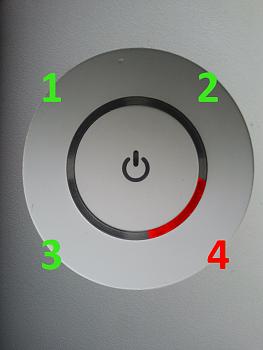

Quarto led acceso e lampeggiante

Errore generico hardware seguito da un codice errore a video.

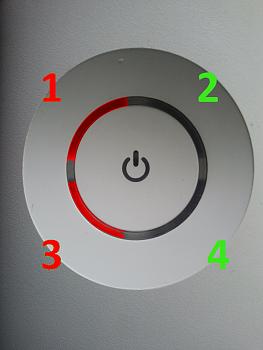

Primo e terzo led accesi e lampeggianti

Surriscaldamento.

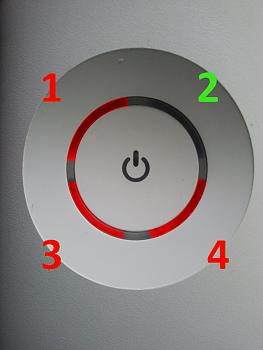

Primo, terzo e quarto led accesi e lampeggianti

Errore generico hardware. Controllare il codice errore secondario per ulteriori informazioni.

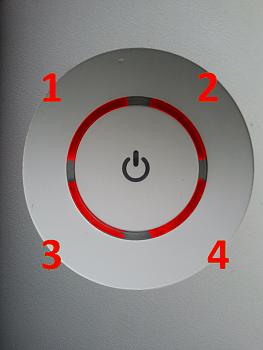

Quattro led accesi e lampeggianti

Cavo AV non collegato o non rilevato

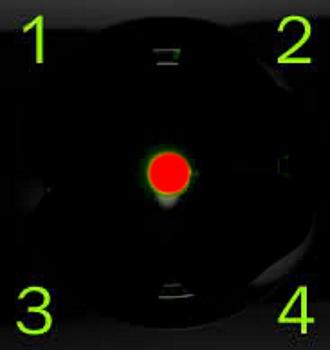

Led centrale acceso (solo Slim)
Led ce

Errore generico hardware. Controllare il codice errore secondario per ulteriori informazioni.

CODICI ERRORI SECONDARI:

Spesso può capitare che la console non restituisca un codice errore a video e/o i led del ROL diano indicazioni poco esaurienti per risalire ad un problema. Per ovviare a ciò possiamo fare affidamento ai codici di errore secondario.
La procedura da seguire per risalire a questi codici è la seguente:

1 - Accendere la console e aspettare la comparsa dei tre led rossi o del led centrale (Slim);
2 - Tenere premuto il tasto Sync premere il tasto Eject a questo punto il ROL (Ring Of Led) ci restituirà il primo numero del codice (sottoforma di led);
3 - Rilasciare il tasto Eject e premerlo di nuovo, la console ci restituirà il secondo numero del codice;
4 - Ripetere il punto tre per altre due volte.

Ora che abbiamo recuperato il nostro codice, seguendo questa tabella, possiamo capire meglio l'errore e quindi muoverci di conseguenza.

Quattro led lampeggianti –---> 0
Un led lampeggiante –-------> 1
Due led lampeggianti –-------> 2
Tre led lampeggianti –-------> 3

0001 Problema alimentazione
0002 Problema dell'interfaccia di rete, GPU
0003 Problema dell'energia che può riguardare il trasformatore o la cpu o la gpu
0010 Surriscaldamento
0011 Surriscaldamento
0012 Surriscaldamento
0013 Surriscaldamento
0020 Probabile surriscaldamento o componente mancante nelle vicinanze CPU o GPU
0021 Problema del dvd, errore del firmware o del southbridge
0022 Problema gpu, surriscaldamento, problema su PLL (PHAT) o errore generale
0023 Problema nand, LDV
0100 Problema Southbridge, RAM o errore generale
0101-0102 Problema xcgpu
0103 Problema cpu, surriscaldamento o errore generale
0110 Problema memoria, surriscaldamento o errore generale
0200-1000-1001-1002 Sconosciuto
1003-1010 Errore hard disk, eeprom rovinata o non trovata
1011-1012 Sconosciuto
1013 Errore aggiornamento dashboard
1020-1021 Sconosciuto
1022 Errore cavo video o errore chip video, scaler o gpu
1023 Lettore dvd disconnesso
1030-1031-1032-1033 Sconosciuto

GUIDA REALIZZATA DA SPARCO1990 per [url=http://www.consoleopen.com]ConsoleOpen[/url]

La riproduzione anche parziale senza il consenso dell'autore è vietata,SOPRATTUTTO se non si cita la fonte!

**pocoyo2** · 31-01-13

Non so se posso rispondere, dato che è un tutorial.. Però molti dei codici sono troppo generici e non proprio corrispondenti alla realtà. Esempio: 0020 surriscaldamento.. Mica è detto. Prova a togliere a una jasper un condensatore nelle vicinanze della gpu o cpu. Avrai lo stesso errore.. Altro esempio, se sputtani il PLL su una phat avrai 0022..

Ripeto. Potete cancellare il mio intervento se volete stickare il thread.
Scusate.

from Galaxy NOTE

**sparco1990** · 31-01-13

lo posso aggiornare con le vostre esperienze. Quelli sono codici che ho trovato in rete

**alexpierotti** · 31-01-13

Io credo che sia un'ottima idea.....
se tutti contribuissero con le proprie esperienze personali, potresti tenere aggiornato il post#1

Speriamo che tutti lo facciano !!

Comunque GRAZIE !! Thread utilissimo sia per i noob che non !!

**sparco1990** · 31-01-13

grazie

se volete possiamo aggiornarlo

**emaxdl73** · 08-02-13

Quando i 3 LED rossi non lampeggiano, cosa significa?
La console è come se fosse spenta con i LED fissi e nessun errore su video. È una kasher ed ho già provato a cambiare alimentatore

**sparco1990** · 08-02-13

hai provato a vedere se ti da l'errore secondario? Altrimenti prova a cambiare la scheda RF dove c'è il rol

**emaxdl73** · 08-02-13

Grazie proverò

**iCode** · 28-02-13

Thanks molto utile

**Babilozzo** · 03-05-13

Originariamente Scritto da sparco1990

lo posso aggiornare con le vostre esperienze. Quelli sono codici che ho trovato in rete

Mi sono imbattuto in un post su xbox-scene di tale twistedsymphony e ho letto di cose che mi erano oscure tipo il metodo per cancellare i $ystemupdate falliti.
Davvero notevole, se ti può essere utile per aggiornare la tua guida, sperando che twistedsymphony non si incazzi

Clear Any Failed system updates that cause the console to error.

With the console off, press and hold the sync up button (the small white one)
While holding the sync button press the power button to turn on the console
Continue to hold the sync button until the Console has booted up completely.
During the boot process the console should clear any failed updates, allowing you to use it normally.

[URL="http://forums.xbox-scene.com/index.php?showtopic=484726"]Link alla discussione QUI[/URL]

**alexpierotti** · 03-05-13

grande babilozzo !!
con questa guida si possono risolvere diversi problemini ed evitare di postare richieste di aiuto !!

eh eh eh si vede che l'aria pura e fresca delle dolomiti aumenta l'ossigenazione al cervello !!

**djsaso** · 03-05-13

Originariamente Scritto da sparco1990

grazie

se volete possiamo aggiornarlo

io ci sono, posso dare delle info per i codici

**gigigadda** · 03-05-13

anche tenedo premuto il power all'avvio con i led del rol che vanno a scomparsa lentamente vi è il reset delle impostazioni video se non erro

**HyperOblio** · 24-07-13

Ciao a tutti... ho un xbox che mi fa il led 1 e 3... surriscaldamento... come posso risolvere?
Ho provato a cambiargli le xlamp, rifatta la pasta termica... ma la console parte a ventole spiegate. fino a che si spegne, lampeggio rosso del 1 e 3 e costretto a spegnere...
Se la riaccendo mi compare a monitor che la console è stata spenta per surriscaldamento... e il ciclo continua.

**Armand** · 24-07-13

2 sono le cause: o il dissipatore non fa contatto con il processore o una ram ha bisogno del reballing

**HyperOblio** · 24-07-13

nel caso fosse la ram non ci sta soluzione immagino... cmq è un problema poco risolvibile... essendo una vecchia xenon con dissipatori falcon

**pocoyo2** · 24-07-13

Errore secondario? Se è 0013 allora è un problema con l'eDram (che non è la ram) e la soluzione è reballing o sostituzione gpu

Inviato dal mio GT-N7000 con Tapatalk 2

**HyperOblio** · 24-07-13

capisco... adesso mi fa i tre led... nel giro di pochi minuti... è passata da 2 a 3 led rossi...
Con i prezzi che girano per i reballing non mi conviene... meglio prenderla nuova a sto punto... purtroppo.

**DrDeath83** · 11-10-13

Salve a tutti ho una Falcon con rgh 1.0 fatto con chip glix 2.0,oggi smanettando col cavo del cpu reset passandolo vicino ai toroidi e ai vari condensatori li vicino sono apparsi 3 led rossi lampeggianti con il led dell'alimentatore anch'esso rosso.le ventole non girano,errore secondario 0001 quindi legato all'alimentazione,ho provato l'alimentatore si una jasper e funziona correttamente ma se lo ricollego alla falcon appena la accendo da subito led rosso,aiuto

Inviato dal mio GT-I9505 con Tapatalk [url='http://tapatalk.com/m?id=10']now Free[/url]
