Connettore HDMI rotto

**Allaconsole** · 29-06-12

Salve a tutti,
mi hanno portato una ps3 80 GB CECHL04 con mobo VER-001 a cui, con un movimento errato, hanno rovinato il connettore HDMI.

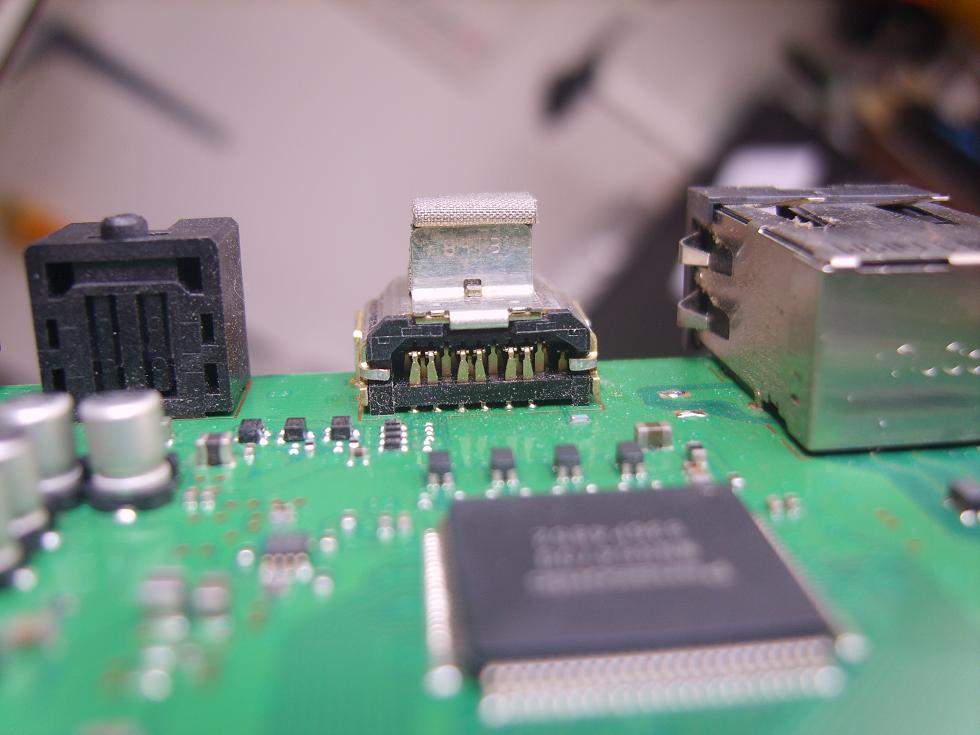

Guardandolo con una lente d'ingrandimento, si nota che nella parte esterna del connettore è saltato il pin 19, che dai pinout reperibili in rete pare si tratti del pin che rileva la presenza del cavo.
Essendo tali pin abbastanza sottili, non mi viene in mente nulla da fare per poterlo riparare, quindi mi sono messo alla ricerca del ricambio, ma ahimè...quanti di voi ci hanno provato?
Ho richiesto ai miei soliti fornitori di ricambi sia in Italia che all'estero, ho cercato sia su RS, Farnell e Mouser, ma come potrete vedere dalle foto (e dalle mobo che avete nei vs lab

) pare si tratti di un connettore proprietario, perchè:

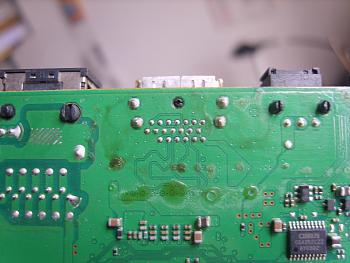

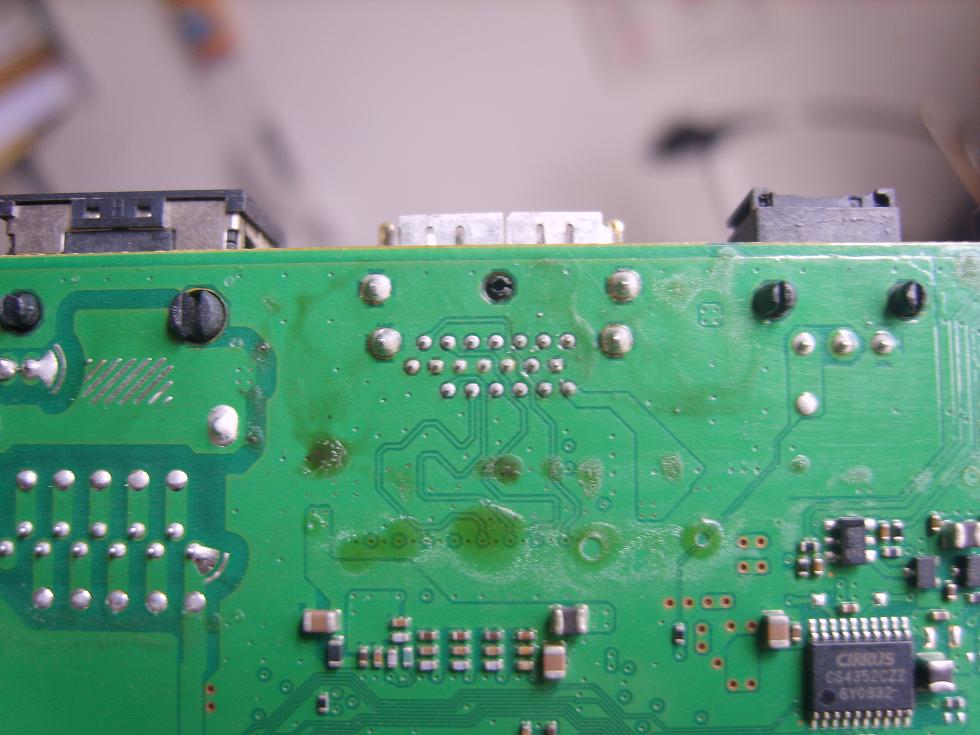

- i pin a saldare sono 20 anzichè 19 come in tutti gli altri connettori che ho visto finora (e questo sarebbe il male minore, è facile che il ventesimo pin sia solo un dummy o un altro GND...)

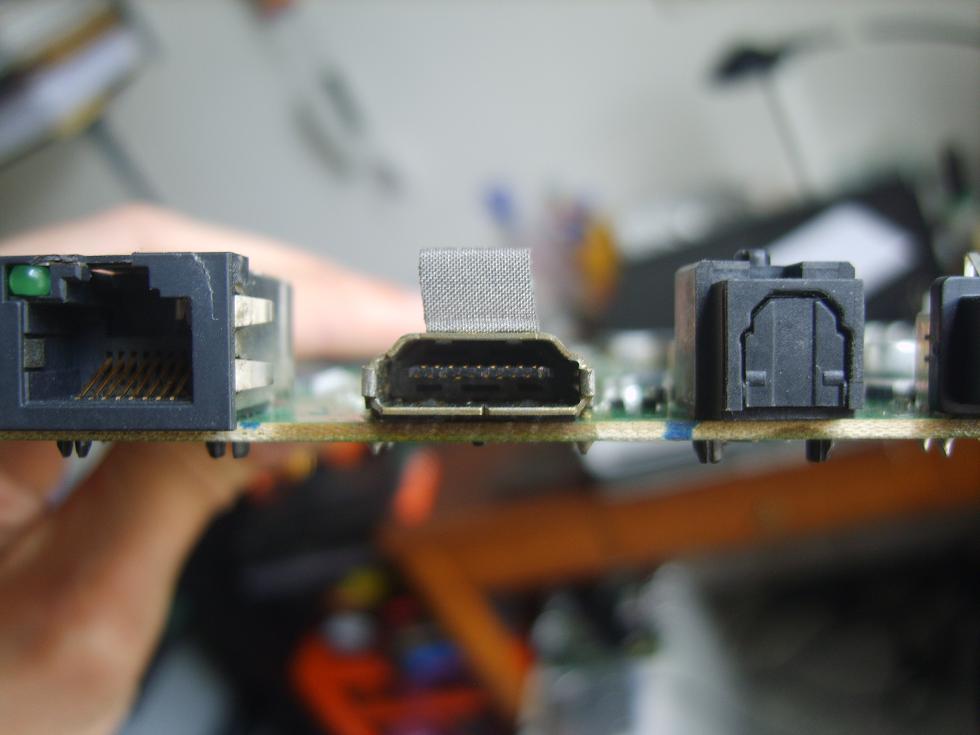

- la parte + larga del "trapezio" è rivolta verso il lato delle saldature, di nuovo al contrario rispetto ai soliti hdmi
- i pin dello chassis del connettore non sono in linea tra loro, quelli + esterni sono un pò + larghi
Conoscete per caso il partnumber magico o avete già sperimentato l'adattamento di un connettore compatibile?
Non ho ancora dissaldato il suddetto connettore, sapete se nella parte attaccata alla mobo, quella non visibile, c'è scritto qualcosa di utile?

**Allaconsole** · 04-07-12

Nessuna mezza dritta neanche dopo 5 giorni ?
Sono in alto mare?

**computereconsole** · 04-07-12

quel ricambio non lo trovi, a meno che non trovi un'altre PS3 da buttare dove recuperare il connettore hdmi
Al massimo puoi saldare un cavo hdmi direttamente sui pin della scheda madre

**Titty** · 04-07-12

IO ho una mobo rotta... è però SLIM nn so se il connettore sia uguale

**Allaconsole** · 04-07-12

Originariamente Scritto da computereconsole

quel ricambio non lo trovi, a meno che non trovi un'altre PS3 da buttare dove recuperare il connettore hdmi
Al massimo puoi saldare un cavo hdmi direttamente sui pin della scheda madre

Grazie per la info!

Originariamente Scritto da Titty

IO ho una mobo rotta... è però SLIM nn so se il connettore sia uguale

Io ho il sospetto che il connettore sia uguale, ma non ho modo di verificarlo, se tu ce la facessi a confrontarlo con le foto che ho postato mi faresti un grande favore!
A quanto daresti via la slim-mobo?
