Ps3 Fat e ventole che partono al Massimo

**Titty** · 04-02-14

Apro questo post per attirar eun pò di attenzione su questo argomento. Ps3 Fat e le ventole che salgono subito a palla. Generalmente succede dopo un reball.

Dagli schemi della console si capisce che il PWM esce direttamente dalla syscon

VOlevo vedere se qualcuno di voi ha qualche idea per metter euna toppa a questo problema.

Lasciamo perdere la sost della pasta, la rimozione dell' iHs ecc ecc che sono già stati provati.ADT7461-D_temp_monitor_ps3.PDF

**gledian** · 04-02-14

Se hai CFW non puoi regolare la velocità delle ventole attraverso ControlFan. Altrimenti ricordo che c' era gente che aveva messo un potenziometro per regolare la velocità della ventola manualmente. Non so se era questo che chiedevi, spero di averti dato qualche idea

**Titty** · 04-02-14

Parlo di una soluzione senza CFW.
Il potenziometro non va l'ho scritto

**gledian** · 04-02-14

Non sono sicuro di poter metter il link del video, comunque qui trovi quello che intendevo
[url=http://www.youtube.com/watch?v=eTMC48FGXhs]Ventola PS3 con potenziometro YLOD - Potentiometer Fan - YouTube[/url]
Se ho sbagliato ha inserire il link dimmelo che lo tolgo. Anche se secondo me con questo metodo bisognerebbe aggiungere anche dei sensori di temperatura (con piccolo display esterno) alla play in modo da poter visualizzare la temperatura e regolare in maniera adeguata attraverso potenziometro.

**Titty** · 04-02-14

Cazzata... non va... provato... l'ho scritto

Qualsiasi potenziomentro metti prima o dopo da errore di surriscaldamento

**X-ray** · 04-02-14

Riporto quanto dice nel datasheet dell'integrato che gestisce il sensore di temperatura:

Temperature Measurement Method
A simple method of measuring temperature is to exploit
the negative temperature coefficient of a diode by measuring
the base-emitter voltage (VBE) of a transistor operated at
constant current. However, this technique requires
calibration to null out the effect of the absolute value of VBE,
which varies from device to device.
The technique used in the ADT7461 is to measure the
change in VBE when the device is operated at three different
currents. Previous devices have used only two operating
currents, but it is the use of a third current that allows
automatic cancellation of resistances in series with the
external temperature sensor.
Figure 15 shows the input signal conditioning used to
measure the output of an external temperature sensor. This
figure shows the external sensor as a substrate transistor, but
it could equally be a discrete transistor. If a discrete
transistor is used, the collector will not be grounded and
should be linked to the base

ovviamente la figura la dovete guardare aprendo il file linkato da Titty nel primo post!

Ora in pratica dice che si può usare un transistor come sensore esterno, la mia idea è bypassare il sensore interno alla cpu che probabilmente è danneggiato ed usare un transistor appunto messo a contatto con il dissipatore cpu ed usarlo come sensore.
C'è qualcuno che può dare conferma se la cosa può funzionare?

**Titty** · 04-02-14

Aggiungo che:

- interponendo un potenziomentro nel filo del PWM la console va in errore
- staccando il filo del PWM la console va in errore
- alimentando esternamente la ventola (anche al Max) la console va in errore

**X-ray** · 04-02-14

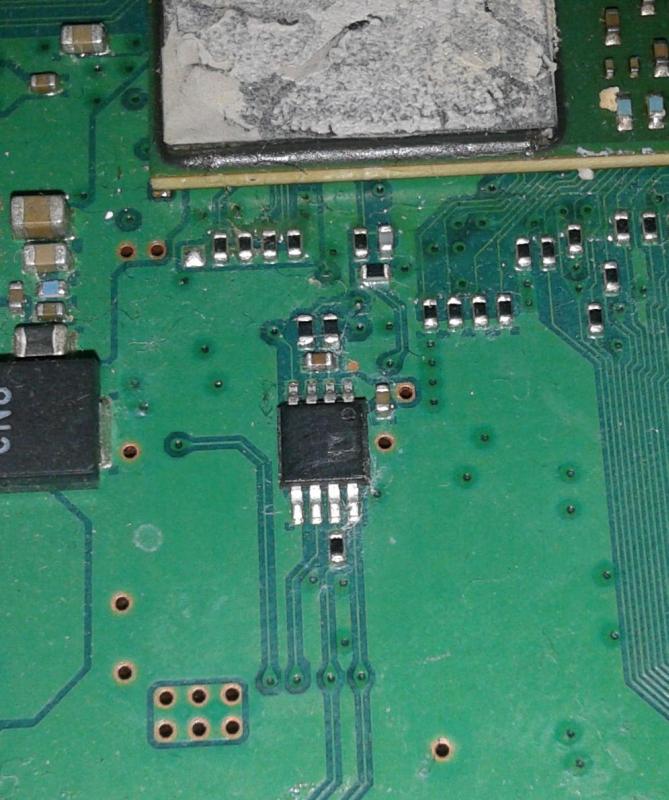

se noi ci colleghiamo al posto del sensore con un sensore esterno la console non va in errore, questo è l'integrato che gestisce la temperatura:

Nome: ps3 temp.jpg
Visite: 1305
Dimensione: 111.3 KB

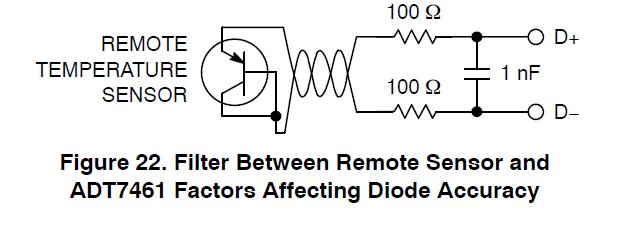

si staccano le resistenze sui pin 2 e 3 e si mette un transistor PNP come da schema su datasheet

**Jademic** · 05-02-14

Leggendo il datasheet sembra proprio che si possa agire.

Nome: PS3Temp.JPG
Visite: 1120
Dimensione: 25.3 KB

Probabilmente è possibile fare un taglio piste prima delle resistenze e poi mettere un transistor di tipo discreto con base e collettore uniti insieme e collegati al D- e l'emettitore al D+.

Questo però, da solo, potrebbe non garantire il corretto funzionamento, perchè poi l'integrato analizza il dato e lo comunica via bus, o meglio, se quello che si rompe è il transistor "originale" allora montandone uno esterno ed eliminando l'originale potrebbe anche andare, ma se l'originale non entra diretto nel ADT7461 o è proprio il ADT7461 a rompersi, allora potrebbe rendersi necessaria una scheda di calibrazione.

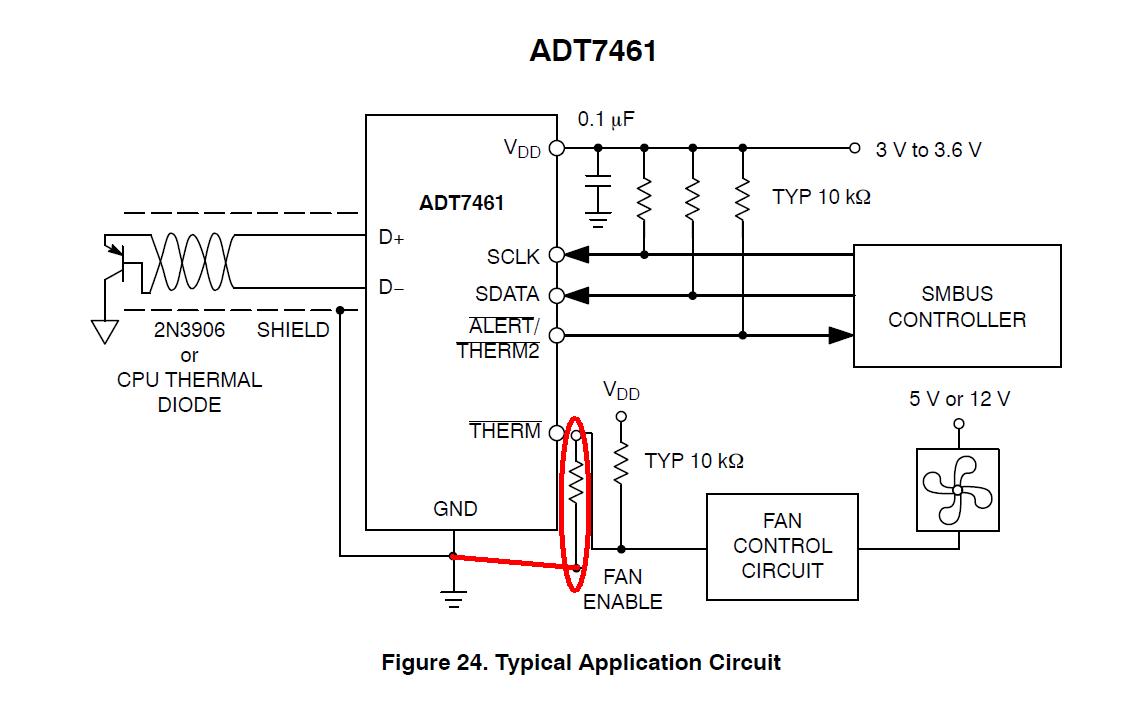

Oppure si potrebbe lavorare sull'uscita TERM, magari con un partitore di tensione, non sostituendo l'attuale resistenza, che credo serva come limitatrice di corrente, ma mettendone un'altra dal nodo resistenza/uscita ADT "THERM e massa, magari regolabile (trimmer).

Nome: TypicalTemp.JPG
Visite: 1296
Dimensione: 66.8 KB

in rosso.

Jad

**Titty** · 05-02-14

Anche... si potrebbe provare

**ciariello** · 06-02-14

Il problema non è tanto il sensore difettoso,che probabilmente non lo è, ma è che la temperatura SALE davvero!
Prima di imbarcarmi nella rimozione degli shield ,anzi, DELLO shield malefico sulla CPU ho fatto delle prove scollegando il sensore interno della CPU rimuovendo le 2 resistenze da 100ohm e collegando un transitor adeguatamente configurato per poter rimpiazzare il semiconduttore interno della CPU che funge da "controllore" di temperatura ma ...con mio sconforto la PS3 mi dava led rosso e non partiva.magari sbagliavo io qualche passaggio ma alla fine non è mai voluta partire senza il suo sensore collegato al convertitore A/D della Analogue Devices.
Alla fine mi sono reso conto che EFFETTIVAMENTE si aveva un aumento anomalo della temperatura e che se il mio esperimento fosse andato in porto non avrei fatto altro che distruggere prematuramente la CPU.
Armato di pazienza (e di culo) sono riuscito a rimuovere lo shield dal die della CPU e la scena che mi sono ritrovato di fronte è stata chiara ed ammonitrice....
La pasta termica era ridotta a SABBIA!....si SABBIA!
Del tutto inefficace a dissipare la temperatura della CPU....

Da allora ogni volta che mi sono ritrovato di fronte tale problema e soprattutto quando sono riuscito a "staccare" il BASTARDO senza far danni sono anche riuscito a risolvere il problema delle ventole matte.

Il procedimento è MOOOOLTO rischioso e non conosco un metodo UNIVERSALE o SICURO per rimuovere lo shiled dal chip...fatto sta che nella stragrande maggioranza dei casi (nel mio caso 99,99%) si risolve.
Però se Titty mi dice che nel suo caso non è riuscito ad eliminare tale inconveniente nasce un nuovo dilemma...

**Titty** · 06-02-14

HO rimosso l' iHs dopo 1 ora ma non ho risolto... la ventola Sale... non vorrei ke il problema sia sull' RSX...

**ciariello** · 06-02-14

hai pulito i residui di mastice/silicone/colla o cosa altro sia per permettere un contatto più diretto ed efficace tra le superfici?

Io lo faccio con una lametta assicurandomi che non rimanga nessuna traccia sia sul dissi che sul chip

**Titty** · 06-02-14

Si si, pulito tutto... cmq è un mistero...

**bartlet** · 07-02-14

Originariamente Scritto da Titty

Si si, pulito tutto... cmq è un mistero...

@Titty che modello di ps3 è?hai un termometro con almeno due termocoppie? Se ce l hai monta una tc sotto il cell evitando che faccia corti con le ball e una sotto rsx!se le tue tc sono spesse piazzale sopra la cpu e sopra rsx tra il die e gli ihs. Monitora le temperature e vedi quale delle due va in surriscaldamento e posta il risultato.

Inviato dal mio Jarwis

**Titty** · 07-02-14

MI organizzo e vi dico...

**ciariello** · 07-02-14

Mi hanno portato una PS3 che reballai tempo fa (data riparazione 11/2012) con il problema alle ventole.
Andando in Multiman ed abilitando il check delle temperature si vede che la CPU sale fino a 86° in pochi minuti.
Se ce la faccio a metterla a posto linko un video....

**marco** · 07-02-14

anche la mia parte a incominciato a presentare questo problema... mai fatto vabbhe' e' un po' vecchiotta..fat 60gb 2007-8 mai reballata ne aperta.... ma da quando ho installato il control fan ogni tanto le ventole si alzano...magari e' quello..
