Adattare zif socket 48 su infectus per lettura nand

**Mauroz** · 08-01-13

Volevo creare un adattaore coem quello che Titty ha fatto per progskeet, ma adattarlo su infectus, solo che hanno pad di collegamento diversi e non ho idea di come possa cominciare.
Ho visto nelle immagini i relativi punti corrispondenti tra progskeet e infectus per collegarsi alla nand, ma non capisco gli altri punti

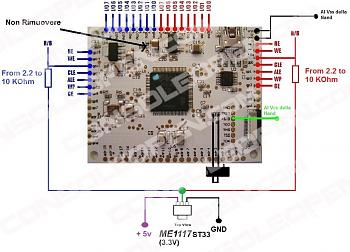

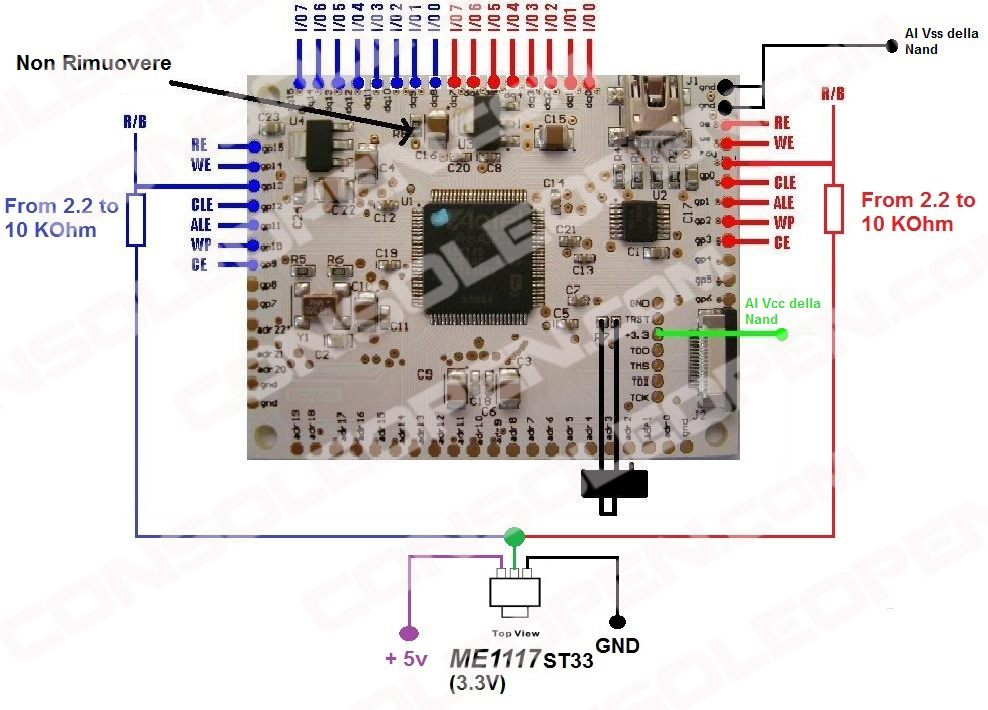

Adattare zif socket 48 su infectus per lettura nand-immagine.jpg

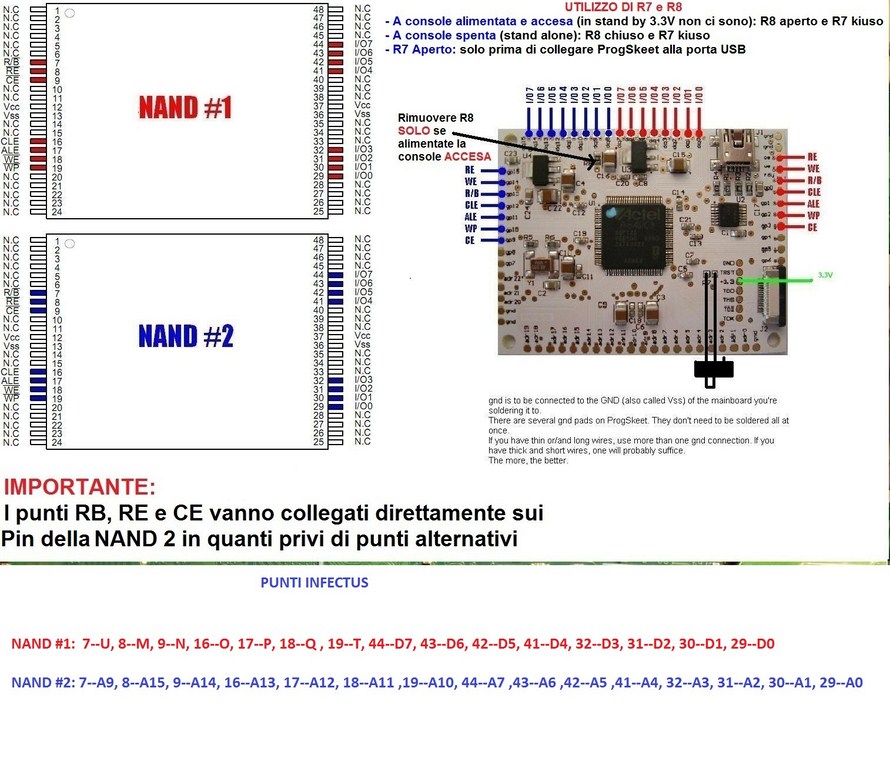

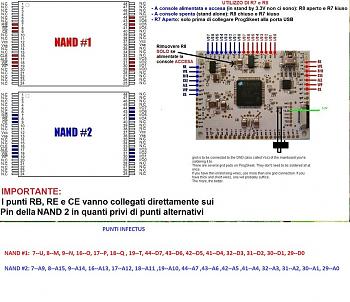

Adattare zif socket 48 su infectus per lettura nand-conversione-progskeet-infectus-nand-60giga-copia-.jpg

**Titty** · 08-01-13

Come cominciare?

Prendi lo schema di collegamento di infectus e coeeghi i vari punti ai corrispettivi dello Ziff. E' la stessa cosa... cambia solo il chip e la dicitura dei punti...

**Mauroz** · 08-01-13

Ok, mi sa che sto zif socket è nuovo, ma ha qualcosa che non mi torna, o forse sono io.Ho una nand di una 360 già dissaldata e l' ho messa per vedere se corrisponde con la piedinatura, ma non è così; nel senso che il pin uno del socket non va a corrispondere con il pin 1 della nand, facendo prove3 col tester ci sono i corrispettivi, ma sembra tutti mescolati, oppure è normale così?

**zeruel85** · 08-01-13

Una foto per vedere le piste è possibile? Dubito che abbia le piste mescolate, non avrebbe senso; anche io tempo fa non avevo capito la "logica" dello zif, ma una volta capito la mappatura poi è facile...

**Mauroz** · 08-01-13

La nand la puoi mettere in un senso, o al massimo girata, ma in nessuno dei casi corrispondono i pin.Per fare una foto e vedere le piste dovrei staccare la basetta sottostante, giusto?Altrimenti non si vedono

**Titty** · 08-01-13

E' impossibile quello che dici... prendi un tester e controlla il PIN uno del PCB dello zif con il pin 1 dello Zif e da lì prosegui

**zeruel85** · 08-01-13

Originariamente Scritto da Mauroz

La nand la puoi mettere in un senso, o al massimo girata, ma in nessuno dei casi corrispondono i pin.Per fare una foto e vedere le piste dovrei staccare la basetta sottostante, giusto?Altrimenti non si vedono

Non si vedranno tutte ma alcune si intuiscono. Fai come dice Titty, poi prosegui di conseguenza...

**Mauroz** · 08-01-13

esatto e non è così, lo so che sembra impossibile.Ora posto la foto

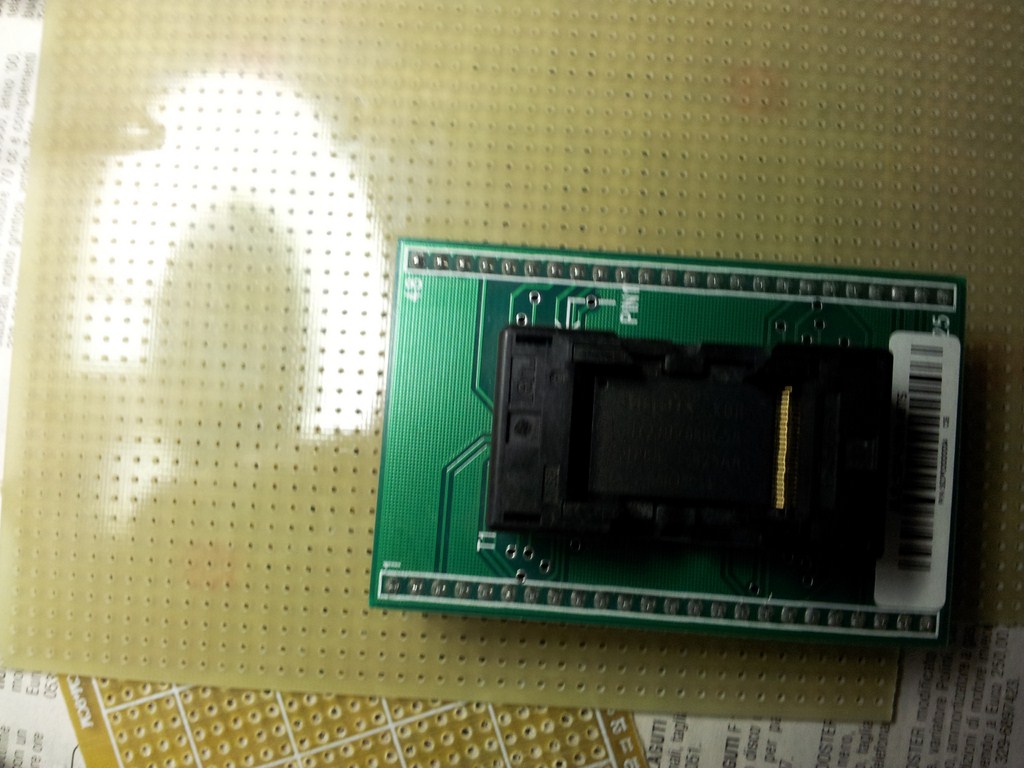

Adattare zif socket 48 su infectus per lettura nand-20130108_191600-copia-.jpg

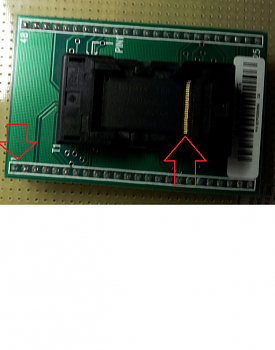

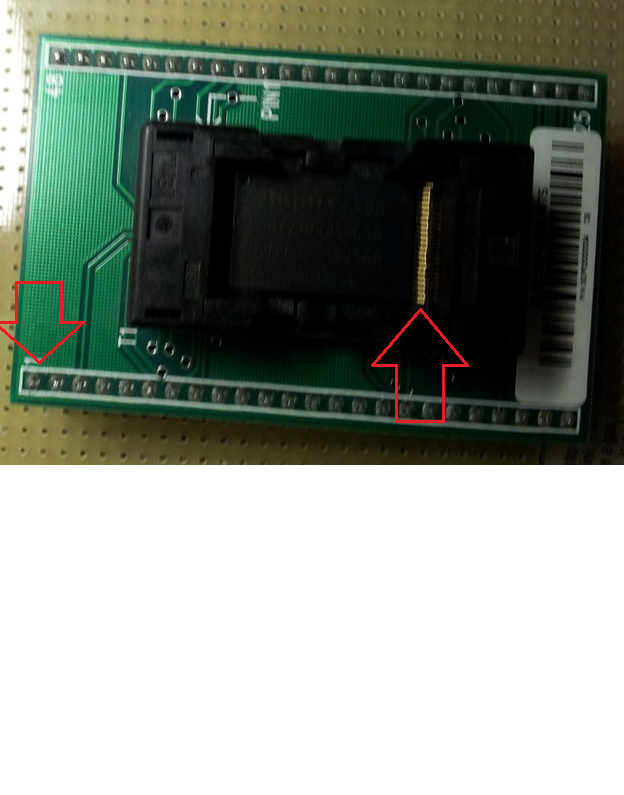

Dove ho il n 1 dovrebbe corrispondere con il primo pin in basso a sinistra dello zoccoletto porta nand, e il n 48 dovrebbe corrispondere con quello in alto a destra però non è così, ho verificato col tester, i loro corrispettivi ci sono, ma sono a mezzavia

**zeruel85** · 08-01-13

Dove hai il numero uno, prova a farlo corrispondere con il pin in basso a destra (guardando la foto).

**Mauroz** · 08-01-13

Lo so, ma non corrisponde, precisamente il pin contrassegnato col n1 va a coincidere con quello che sarebbe il pin 14 della nand partendo dal basso a sinistra

**Titty** · 08-01-13

Lo zif ti è arrivato assemblato oppure l' hai saltato tu sulla basetta?

**Mauroz** · 08-01-13

Era già assemblato

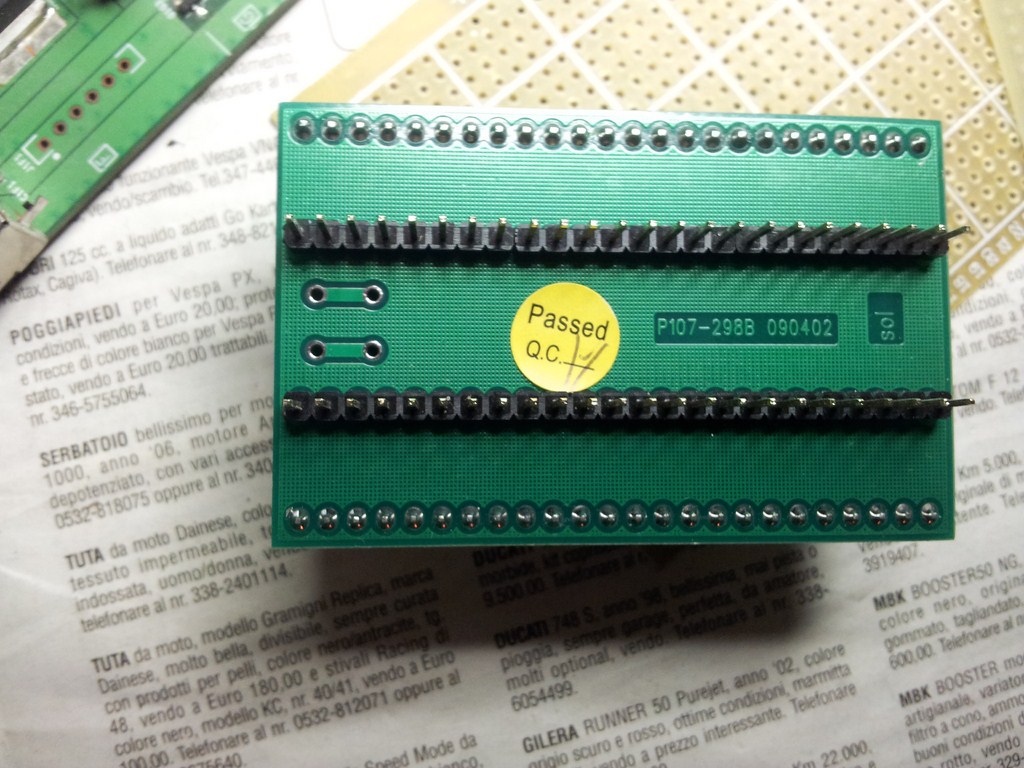

Adattare zif socket 48 su infectus per lettura nand-20130108_194127-copia-.jpg

**Titty** · 08-01-13

Controlla se il pin 1 corrisponde a quello segnato.

**Mauroz** · 08-01-13

No, è a circa metà dall' altra parte, esattamente pin n 14

**Titty** · 08-01-13

Allora è difettoso lo zif

**davidedide** · 08-01-13

No titty e' identico a quello che ho io a ragione lui ma c'e' una logica il piedino 1 delllo zif e' il 13 e arriva fino a 36 .Dall'altro lato il 48 e' il 12 a decrescere fino a 1 poi 48 fino a 37
