Adattare zif socket 48 su infectus per lettura nand

**davidedide** · 08-01-13

Grazie dall'altro lato continuano dal 13 fino al 36 tutti in fila

**davidedide** · 08-01-13

Scusate avete novita' sul progskeet 1.2 qualcuno e' riuscito a farlo funzionare

**zeruel85** · 08-01-13

Originariamente Scritto da davidedide

Scusate avete novita' sul progskeet 1.2 qualcuno e' riuscito a farlo funzionare

Sì certo, su nand funziona. C'è il thread apposito, lo trovi in rilievo in Hardware PS3.

Inviato dal mio GT-I8150 con Tapatalk 2

**Mauroz** · 08-01-13

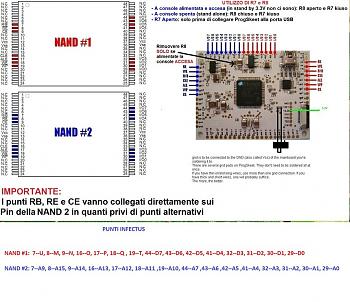

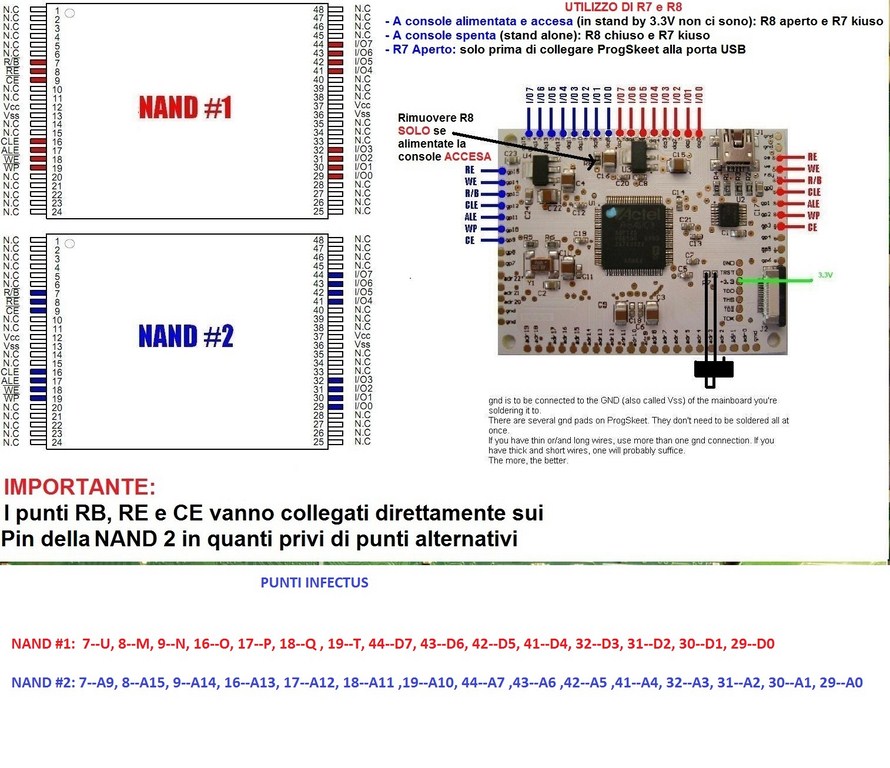

Bene, dopo aver capito la piedinatura, per riuscire a leggere la nand basta solo che dal zif collego i punti 7,8,9-16,17,18,19 e 29,30,31,32-41,42,43,44 come indicato in questa immagine, poi ci manca l' alimentazione

Adattare zif socket 48 su infectus per lettura nand-conversione-progskeet-infectus-nand-60giga-copia-.jpg

**Mauroz** · 08-01-13

Come mai nand 1 e nand 2 vanno collegate in punti diversi?Sarebbe per leggerle entrambe in una sola volta, oppure anche facendo il dump di una alla volta bisogna seguire quei collegamenti?

**Titty** · 08-01-13

Fai solo il collegamento di NAND1, hai un solo Zif non due

**Titty** · 08-01-13

Originariamente Scritto da davidedide

No titty e' identico a quello che ho io a ragione lui ma c'e' una logica il piedino 1 delllo zif e' il 13 e arriva fino a 36 .Dall'altro lato il 48 e' il 12 a decrescere fino a 1 poi 48 fino a 37

In teoria, se è lo stesso modello che ho io il pin uno è quello indicato salla freccia... da lì parti... bast ail multimetro.

**Mauroz** · 09-01-13

non è esattamente uguale, cambia la disposizione.Quello che ho io è cosi:

36 37
35 38
34 39
-- --
24 1
23 2
-- --
13 12

Praticamente il cane che si morde la coda

**Mauroz** · 09-01-13

Originariamente Scritto da Titty

Fai solo il collegamento di NAND1, hai un solo Zif non due

Per i collegamenti va bene comune awg 30 o consigli altro?

**Titty** · 09-01-13

IO ho usato AWG30

Cmq è recuperabile... ti metti di pazienza e multimetro e li passi singolarmente a mano uno a uno... decidi il PIN 1 sul Pin dello ZIF (dove metti la NAND) e da lì vedi il corrizpettivo sul PCB... da lì parti e vai a Infectus

**Mauroz** · 09-01-13

Bene, adesso ho collegato i vari pin verifcando col tester se coincidono tra infectus e nand già piazzata su zif e coincidono.Ora sono a questo punto i pin infectus daq data 0 a data 7 tutti collegati e cosi pure M,N,O,P,Q,T,U, mentre la piazzola V rimane libera.Ho collegato rispettivamente le due Vcc e Vss.Ora mi rimane da dove prendere l' alimentazione per Infectus e per nand.Ho già un circuito che mi da sia 5V che 3,3V prendendole da porta usb.Uso questo per alimentare sia nand che infectus, oppure con questo alimento solo nand, e prendo i 5V per infectus da un' altra usb?Poi come procedo per la lettura della nand?

**Mauroz** · 09-01-13

Ora ho messo il connettore usb, e un regolatore a 3,3v così alimento sia l' infectus a 5v e la nand a 3,3v, adesso dovrei provare se legge, come posso procedere?

**h725tris** · 14-01-13

Come ha detto Titty i doppi collegamenti vengono utilizzati per collegare l'infectus direttamente sulla scheda madre della ps3 collegando entrambe le nand. Di fatto però anche se si procedesse in tal senso verrebbe cmq letta una nand alla volta. Dal programma si seleziona quale leggere e scrivere prima di dare il comando.

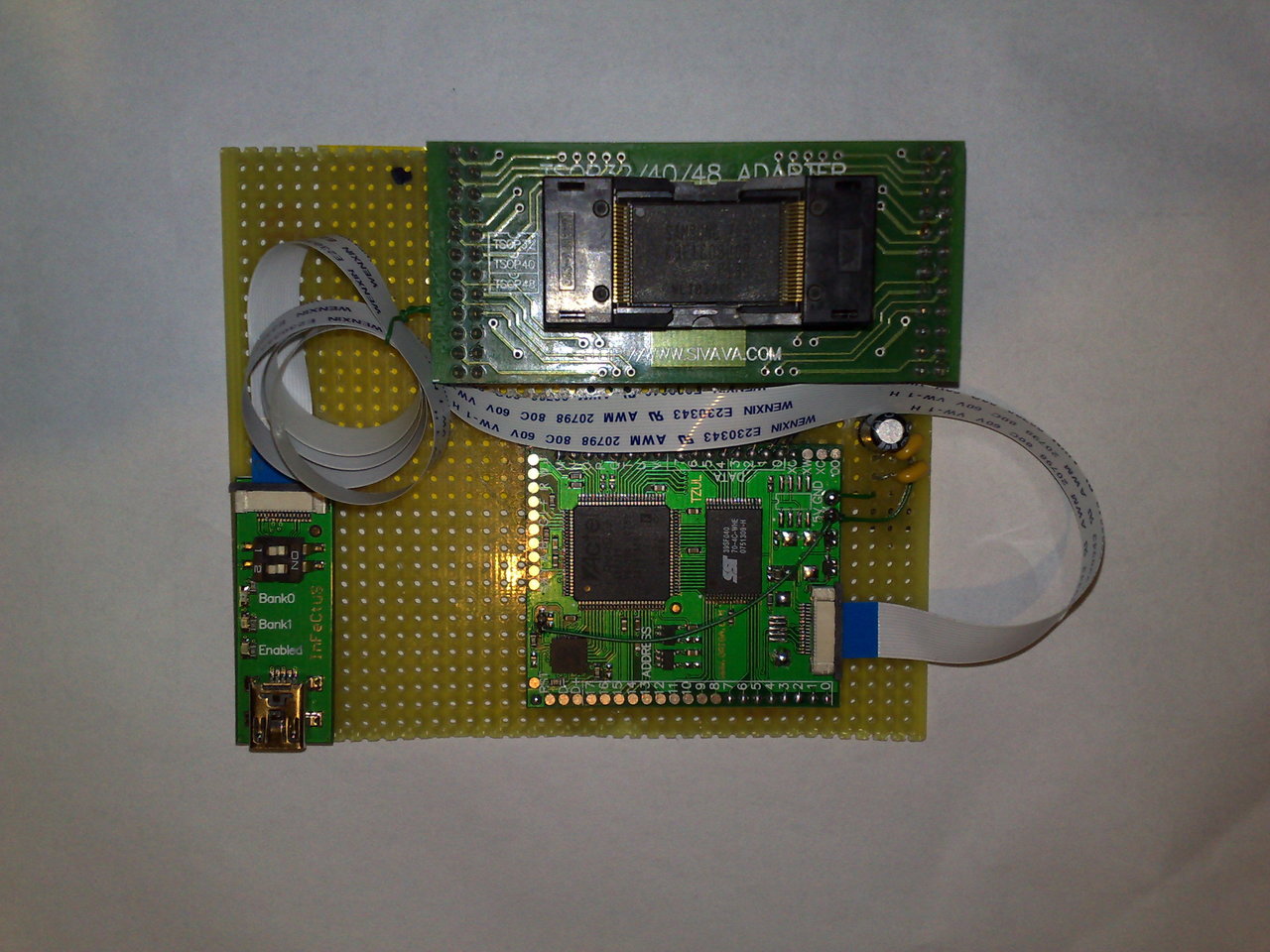

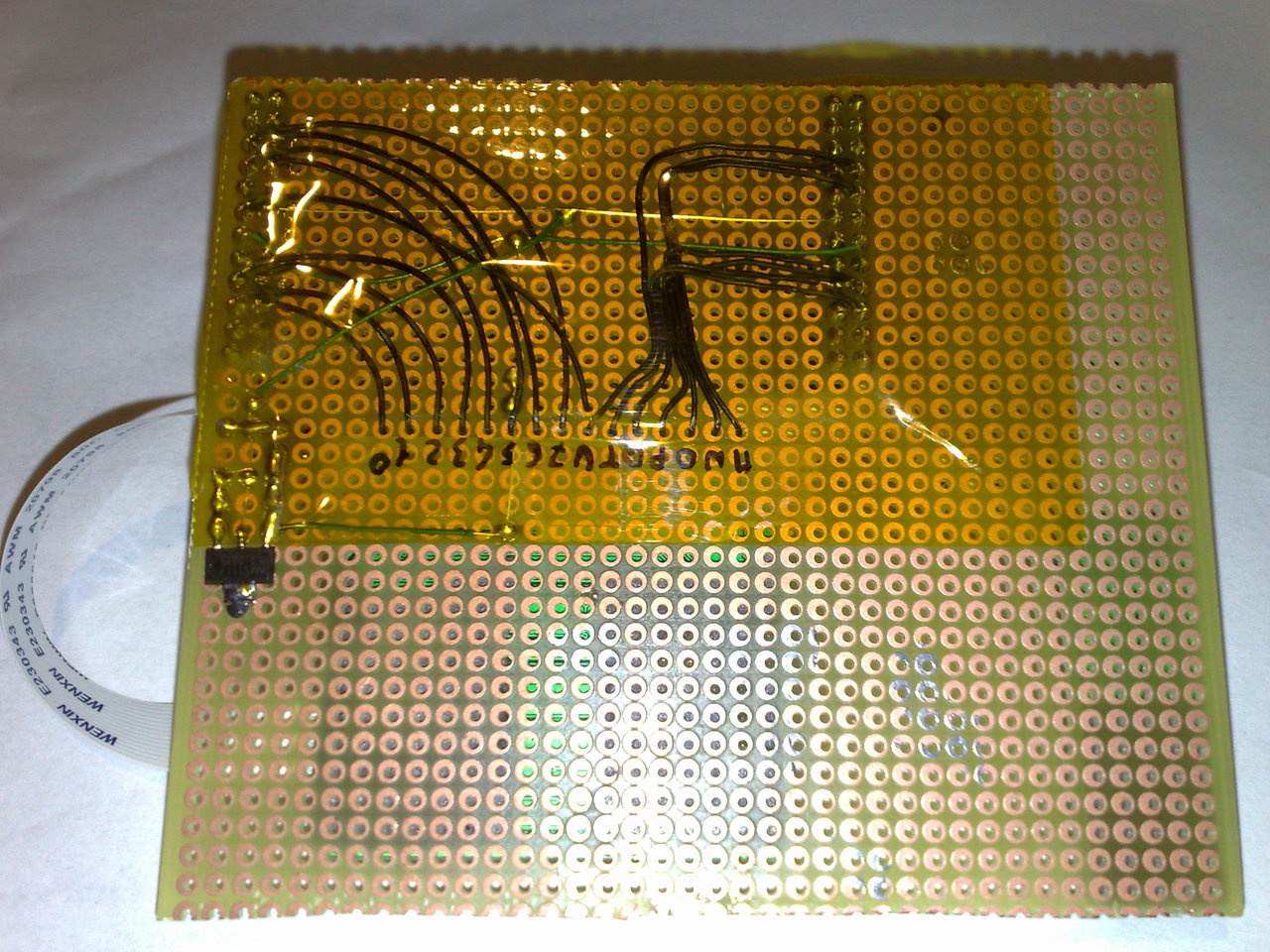

Questo è il mio adattatore, per l'alimentazione ho preso la 5v dell'usb che va ad alimentare direttamente il chip e per alimentare la nand ho inserito un piccolo circuito che regola e stabilizza a 3.3.

Adattare zif socket 48 su infectus per lettura nand-rsz_1140120131083.jpg

Adattare zif socket 48 su infectus per lettura nand-rsz_1140120131088.jpg

L'adattatore Tsop48 è montato su delle stripline così lo posso staccare ed utilizzare all'occorrenza con il willem programmer..

**Titty** · 14-01-13

Bel lavoro... complimenti

**Mauroz** · 14-01-13

ho fatto la stessa cosa.5v da usb e tramite regolatore prendo la 3,3 per la nand.Solo che con regolatore da 3,3 dumpa bene ma non scrive proprio, mi da subito error.Mentre si gli do 3,8 alla nand mi viene scritta correttamente.Comunque farò ispezionare la situazione a Titty

**h725tris** · 14-01-13

Originariamente Scritto da Titty

Bel lavoro... complimenti

Grazie Titty...merito tuo e del forum

**h725tris** · 14-01-13

Originariamente Scritto da Mauroz

ho fatto la stessa cosa.5v da usb e tramite regolatore prendo la 3,3 per la nand.Solo che con regolatore da 3,3 dumpa bene ma non scrive proprio, mi da subito error.Mentre si gli do 3,8 alla nand mi viene scritta correttamente.Comunque farò ispezionare la situazione a Titty

Che tensione hai sulle porte usb?? arriva a 5v?...se è più bassa ti consiglio di alimentare esternamente il chip ed il relativo circuito dei 3.3v per la nand.
Poi dipende anche dal tipo di regolatore che hai utilizzato... e dal programma...io uso xavbox

**Mauroz** · 14-01-13

si ho esattamente 5 su infectus e 3,27 su nand.ho provato solo con infectus programmer.Che regolatore consigli?

**h725tris** · 15-01-13

ho usato un banalissimo lm1117. Secondo me il tuo problema sta in qualche collegamento, in particolare controlla i punti Q e T (WE e WP), prova anche ad allungare il filo del punto Q

**robbe88** · 17-01-13

Salve ragazzi mi potete indicare dove comprare una resistenza variabile (trimmer) da 2,2 kohm a 10 kohm. come nel tutorial scritto da titty zifsocket 48 pin.

Grazie
