[RISOLTO] problema jasper BB non parte dopo tentato glitch

[zeruel85]

Inizia con lo staccare la Vcc del chip, riscrivi il dump originale e vediamo se almeno parte originale... Poi riprendiamo se è tutto ok.

[kalcla]

ok
l'ho già fatto una volta e rifunzionava tutto.
comunque riprovo
grazie

[X-ray]

Hai isolato bene la parte inferiore del chip prima di poggiarlo sul connettore video?

Inviato dal mio GT-I8150 con Tapatalk 2

[zeruel85]

Se posso dire la mia, io staccherei la resistenza che va all'oscillatore, e metterei il filo CLK su motherboard. Se non sbaglio questa prova non l'avevi fatta.

Altra cosa? L'Ecc lo avevi creato correttamente? Selezionato RGH1 e poi lo hai flashato con Write Ecc et similia? La dashboard di partenza che versione era?

EDIT: 13599, mi autorispondo, sorry...

[kalcla]

Altra cosa? L'Ecc lo avevi creato correttamente? Selezionato RGH1 e poi lo hai flashato con Write Ecc et similia?

Ecc creato e scritto con Jrunner dopo aver effettuato il dump della nand

Hai isolato bene la parte inferiore del chip prima di poggiarlo sul connettore video?

Inviato dal mio GT-I8150 con Tapatalk 2

assolutamente ben isolato con nastro adesivo

[kalcla]

Se posso dire la mia, io staccherei la resistenza che va all'oscillatore, e metterei il filo CLK su motherboard. Se non sbaglio questa prova non l'avevi fatta.

questa prova mi manca.
Hai uno schema da seguire per effettuare l'operazione? grazie

[kalcla]

eccomi qui
ho dissaldato vcc al chip riscritta la nand originale e la console si accende.
ora?

Partendo dalla nand originale cosa mi conviene usare per creare l'ECC e scriverlo sulla nand della console?

[pocoyo2]

Si accende solo o si avvia anche la dash?

[kalcla]

Si accende solo o si avvia anche la dash?

parte anche la dash originale e funziona perfettamente. (con la nand originale)

[zeruel85]

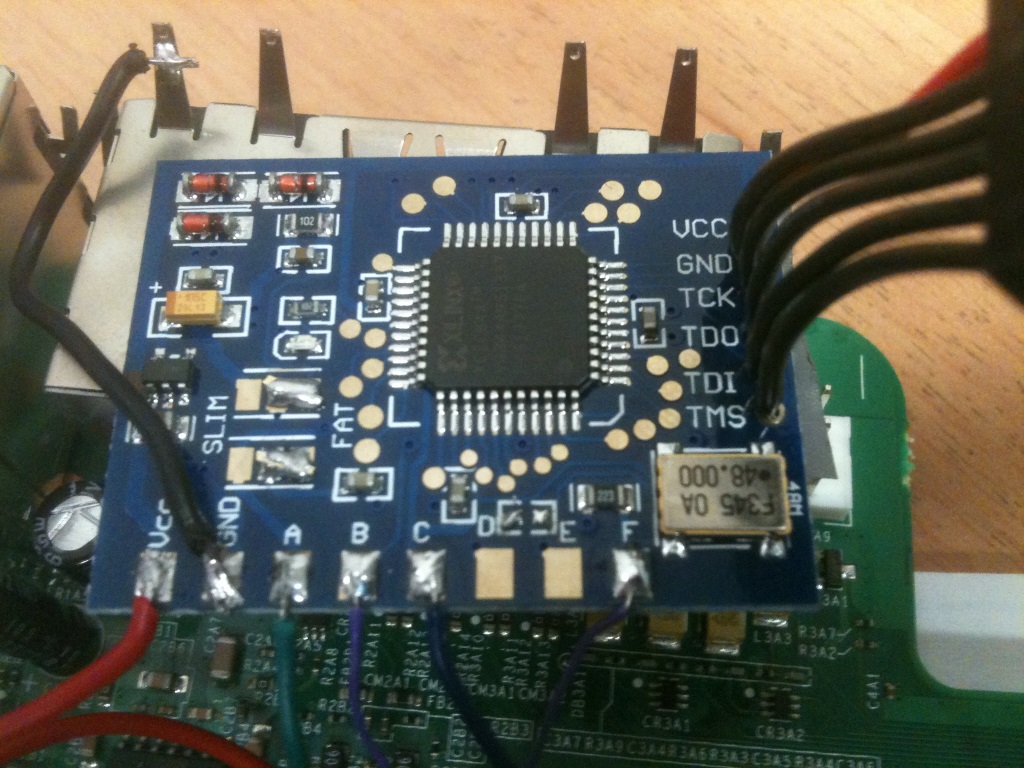

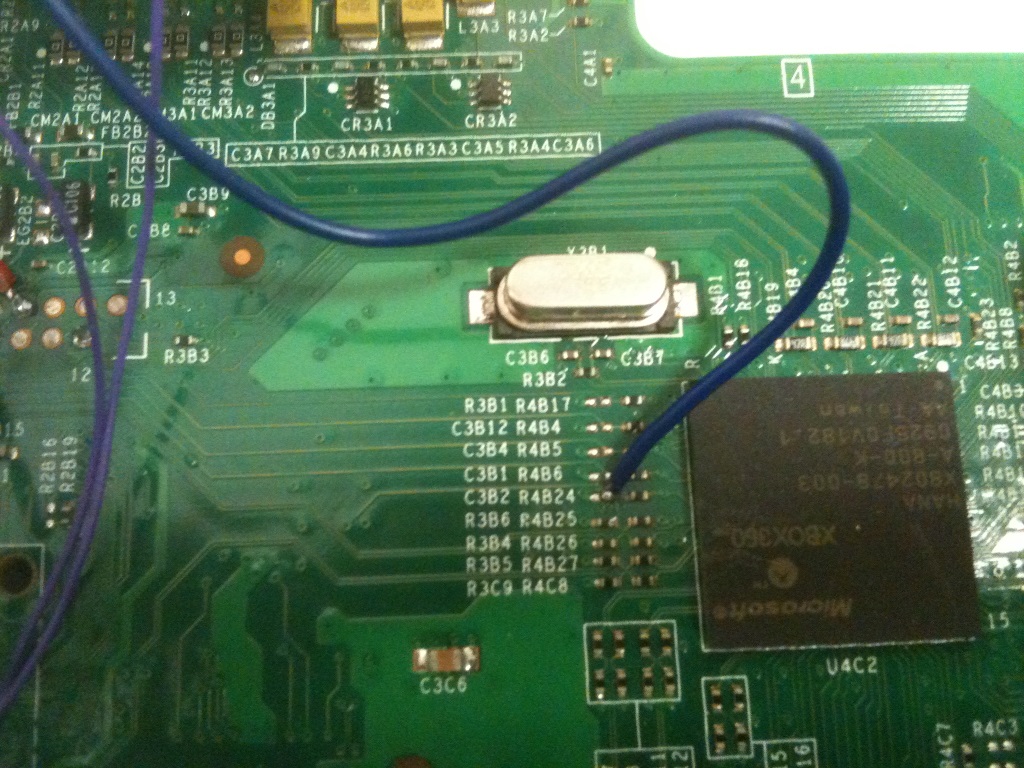

Carica la NAND in JRunner, seleziona RGH1 in alto a destra, poi Create Ecc, poi Write Ecc. Al termine, rimetti la Vcc del glitchip e collega il pad C al clock della scheda madre (punto CLK). Ricordati però di disattivare l'oscillatore onboard rimuovendo il resistore che vedi appena sopra la pista che porta al pad C (e che poi va proprio verso l'oscillatore).

EDIT: mi correggo così non rischi di sbagliare. Il resistore da dissaldare è posizionato tra la serigrafia E e F. Se noti, un estremo viaggia verso il pad C, l'altro estremo verso l'oscillatore.

[kalcla]

Ricordati però di disattivare l'oscillatore onboard rimuovendo il resistore che vedi appena sopra la pista che porta al pad C (e che poi va proprio verso l'oscillatore).

EDIT: mi correggo così non rischi di sbagliare. Il resistore da dissaldare è posizionato tra la serigrafia E e F. Se noti, un estremo viaggia verso il pad C, l'altro estremo verso l'oscillatore.

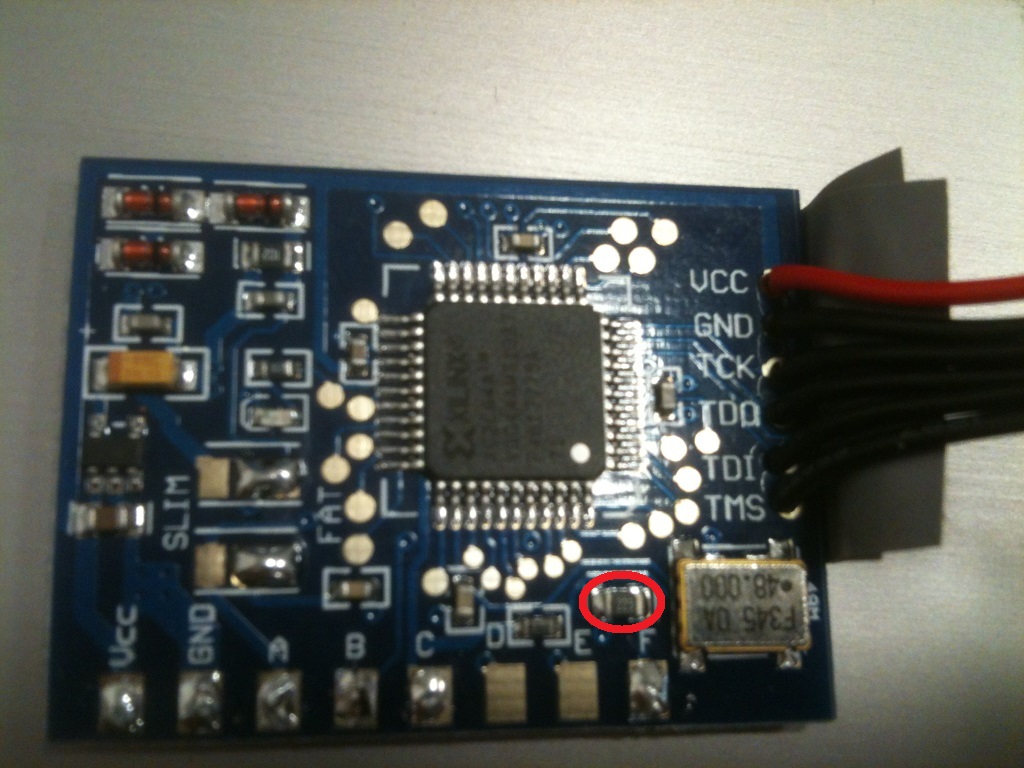

intendi questa?

[zeruel85]

No, sono un pirla, scusami. E' quella più a sinistra, tra la D e la E.

[Demon]

linciatelooo voleva assassinare quel glitch chip

Inviato dal mio GT-I8160 con Tapatalk 2

[kalcla]

Carica la NAND in JRunner, seleziona RGH1 in alto a destra, poi Create Ecc, poi Write Ecc.

ecco il log di jrunner

---

Checking Files
Finished Checking Files
Initializing nanddump3.bin..
Jasper BB
RGH Selected
Nand Initialization Finished
* unpacking flash image, ....
Spare Data found, will remove.
Removed
* found decrypted CD
* found XeLL binary, must be linked to 0x1c000000
* we found the following parts:
SMC: 2.3
CB_A: 6750
CB_B: missing
CD (image): 8453
CD (decrypted): 8453
* this image will be valid *only* for: jasper (CB_6750)
* patching SMC...
Patching Jasper version 2.3 SMC at offset 0x12BA
* zero-pairing...
* constructing new image...
* encrypting CB...
* encrypting CD...
* base size: 70000
* No separate recovery Xell available!
* Flash Layout:
0x0..0x1FF (0x200 bytes) Header
0x200..0xFFF (0xE00 bytes) Padding
0x1000..0x3FFF (0x3000 bytes) SMC
0x4000..0x7FFF (0x4000 bytes) Keyvault
0x8000..0x11A3F (0x9A40 bytes) CB_A 6750
0x11A40..0x17A3F (0x6000 bytes) CD 8453
0x17A40..0xBFFFF (0xA85C0 bytes) Padding
0xC0000..0xFFFFF (0x40000 bytes) Xell (backup)
0x100000..0x13FFFF (0x40000 bytes) Xell (main)
* Encoding ECC...Done!
------------- Written into output\image_00000000.ecc

---

[kalcla]

ho iniettato l'ecc nella nand
provo ma niente!!!!
non va
stesso problema

• si accende la luce frontale verde della console
• le ventole partono
• il lettore inizializza
• schermo nero come se non fosse attaccato il cavo video

il matrix non dà segni di vita pur essendo correttamente alimentato. Non si accede nessun led.
ho provato con il cavo hdmi e con il component

---

---

all'avvio della console:

[aquilus]

Non abbiamo debug...sotto la mobo tt ok?
Vediamo sotto come sta messa.
Poi prova a cambiare glitchip se ne sei in possesso.

[Babilozzo]

A me spaventa il collegamento del clock ! se per sbaglio lo tocchi ti porti via la piazzola e anche la pista se hai sfiga, esiste un punto alternativo sotto la mo.bo. più sicuro oppure puoi saldare il filo direttamente sulla resistenza di pull up (previa preparazioe del punto ripassando la saldatura con un pò di stagno con flussante se no non attacca)

Anche se arriva la tensione sul punto C del chip non è detto che la frequenza passi altrettanto agevolmente, eh!

[pocoyo2]

Ci misuri le tensioni su tutti i punti del chip a console accesa?

[kalcla]

Non abbiamo debug...sotto la mobo tt ok?
Vediamo sotto come sta messa.

cosa intendi per debug?

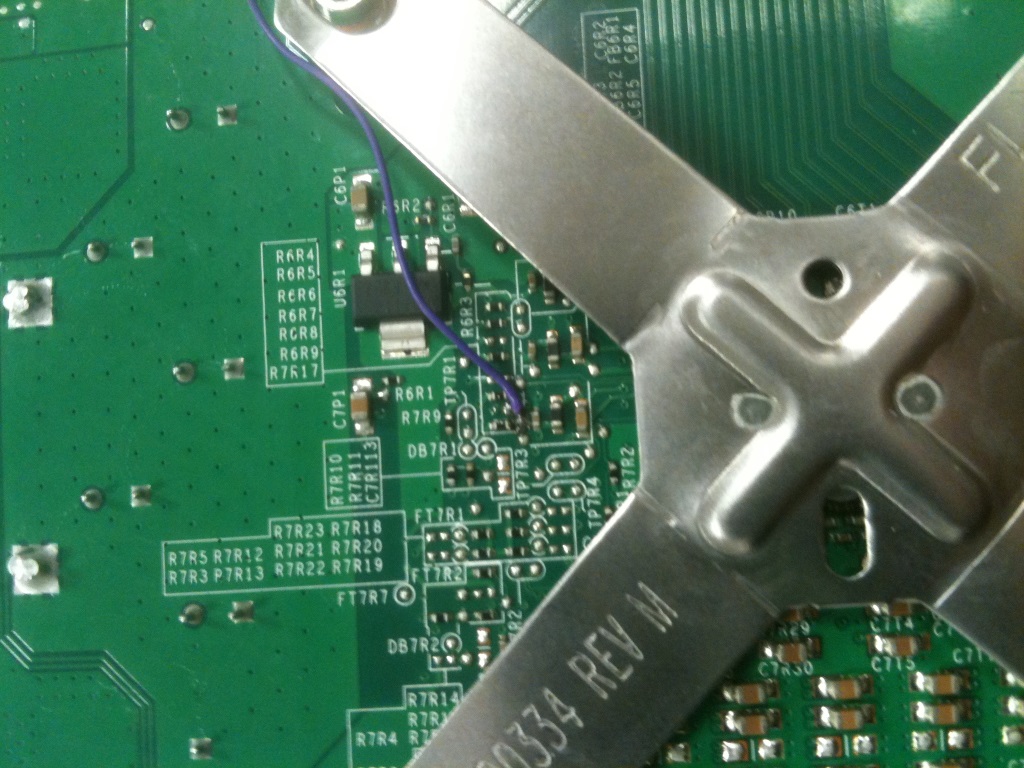

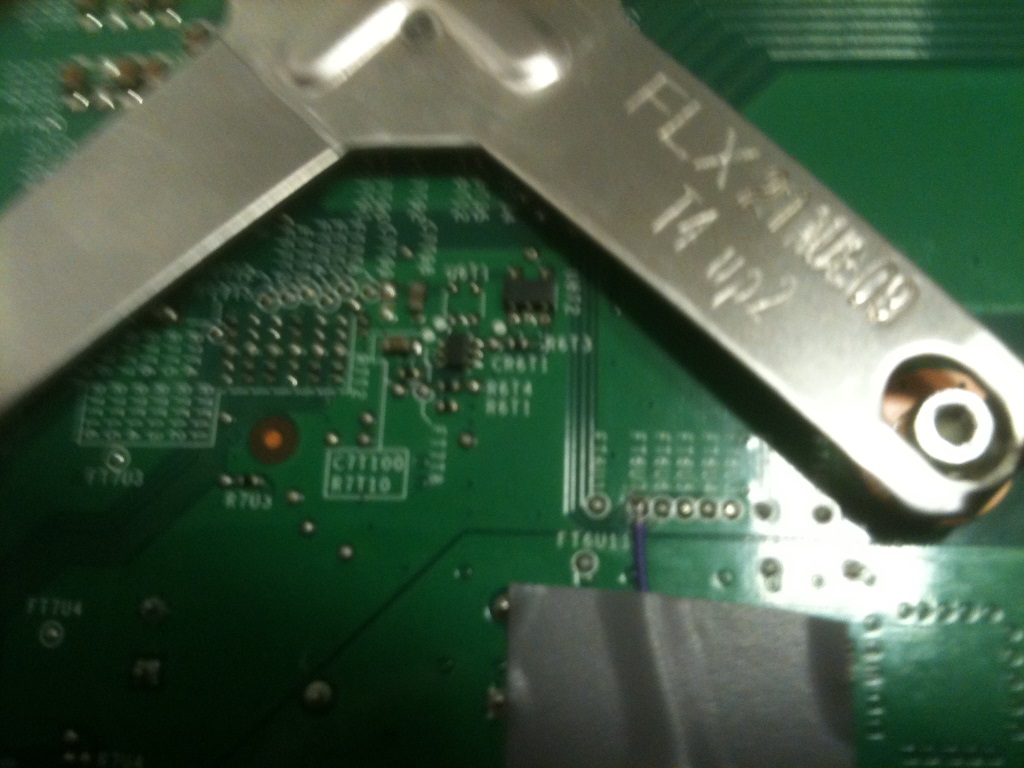

ecco come sta messa sotto

Poi prova a cambiare glitchip se ne sei in possesso.

ho due chip uguali (matrix glitcher v3) e li ho provati entrambi

[kalcla]

Ci misuri le tensioni su tutti i punti del chip a console accesa?

vcc= 3,20 v
a= 1,10 v
b=0,27v
c=1,33V
F=non pervenuta. appena appogio il puntale pare 1 V poi va a 0

ho notato che dopo qualche minuto che resta accesa con le ventole montate mi da i tre led rossi e si spegne. altro problema????
