[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202

**mimorico** · 19-12-13

Salve a tutti e grazie in anticipo.
Come da titolo ho una Jasper 16mb cb 6754 dash 16202 con lettore rotto devo recuperare dvd key con xell.
Allora con jrunner e nand-x ho gia fatto il dump e tutto ok , ho già cancellato e riscritto nand e la console è ok.
Montato coolrunner rev.c complete kit in rgh2 perciò basette e non fili direttamente su console.
Adesso ho creato ecc con jrunner e caricato in nand e fin qui ok.
Programmato coolrunner con timer a rgh2 , provati anche b,c,d.
Accendo ma nulla continua a lampeggiare coolrunner ma nessun glitch, ho continuato anche per 20 minuti ma nulla.
Ho controllato tutte le saldature con tester ed sono ok , ho cambiato anche filo rst schermato e blu più lungo.
Non so più cosa fare un anima che mi aiuti grazie-

**pe851009** · 19-12-13

Originariamente Scritto da mimorico

Salve a tutti e grazie in anticipo.
Come da titolo ho una Jasper 16mb cb 6754 dash 16202 con lettore rotto devo recuperare dvd key con xell.
Allora con jrunner e nand-x ho gia fatto il dump e tutto ok , ho già cancellato e riscritto nand e la console è ok.
Montato coolrunner rev.c complete kit in rgh2 perciò basette e non fili direttamente su console.
Adesso ho creato ecc con jrunner e caricato in nand e fin qui ok.
Programmato coolrunner con timer a rgh2 , provati anche b,c,d.
Accendo ma nulla continua a lampeggiare coolrunner ma nessun glitch, ho continuato anche per 20 minuti ma nulla.
Ho controllato tutte le saldature con tester ed sono ok , ho cambiato anche filo rst schermato e blu più lungo.
Non so più cosa fare un anima che mi aiuti grazie-

Prima di tutto foto

**mimorico** · 19-12-13

Scusate Eccole

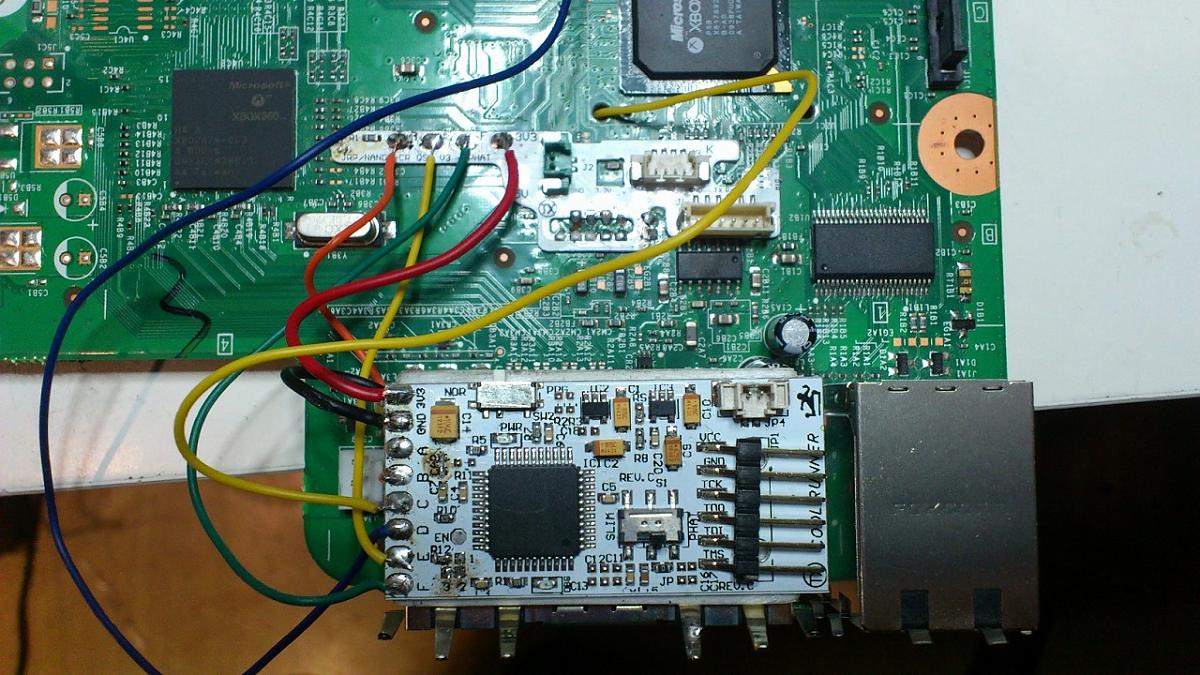

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0518.jpg

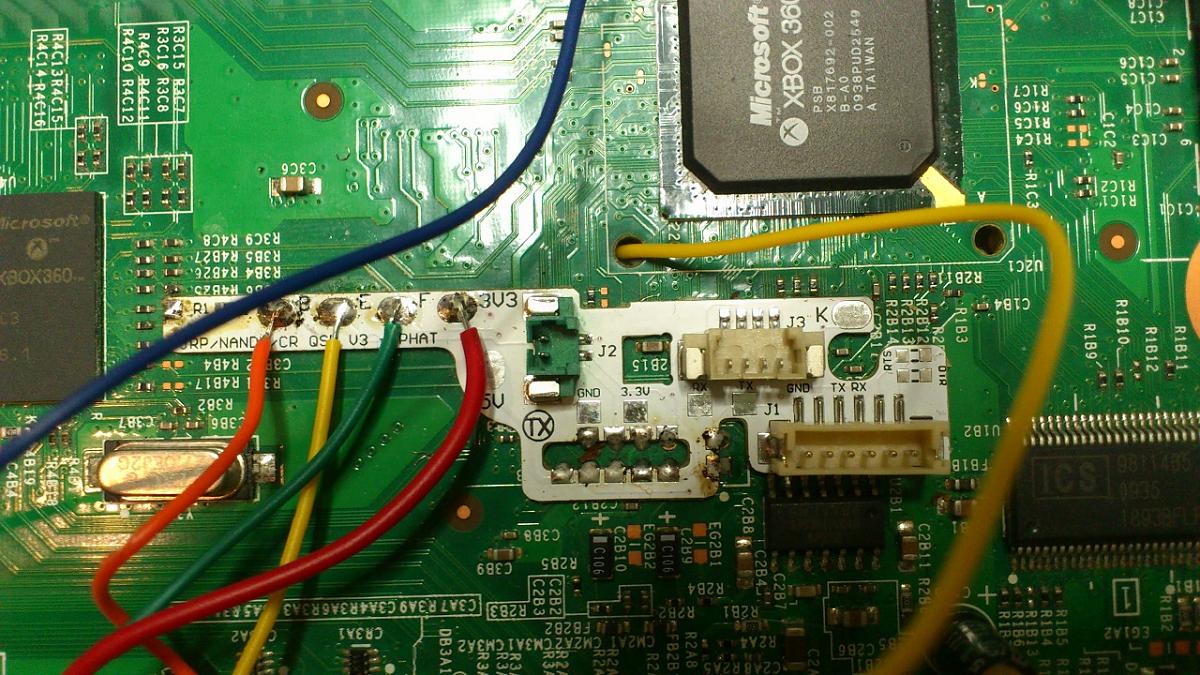

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0519.jpg

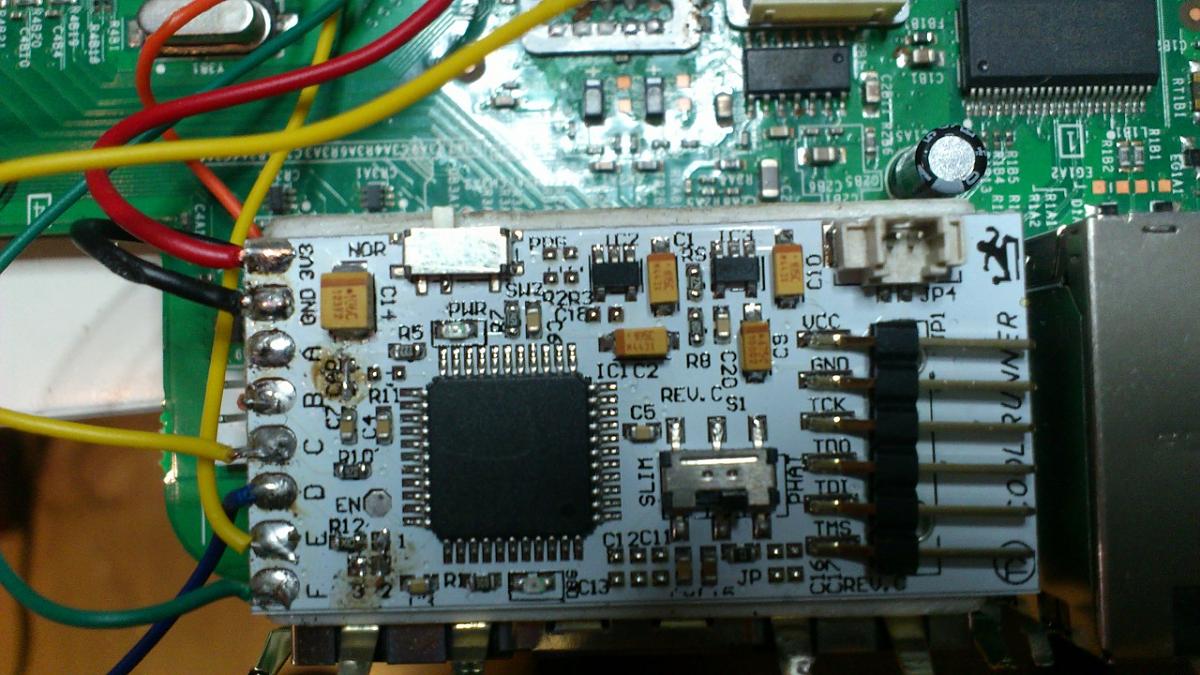

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0520.jpg

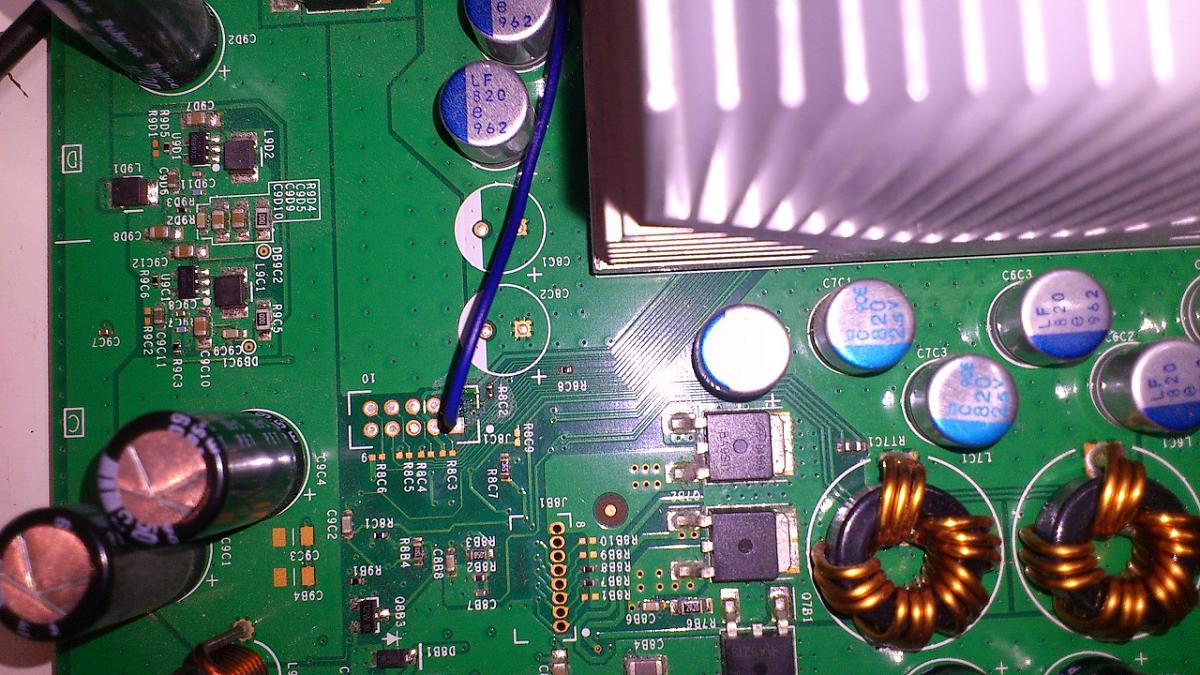

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0521.jpg

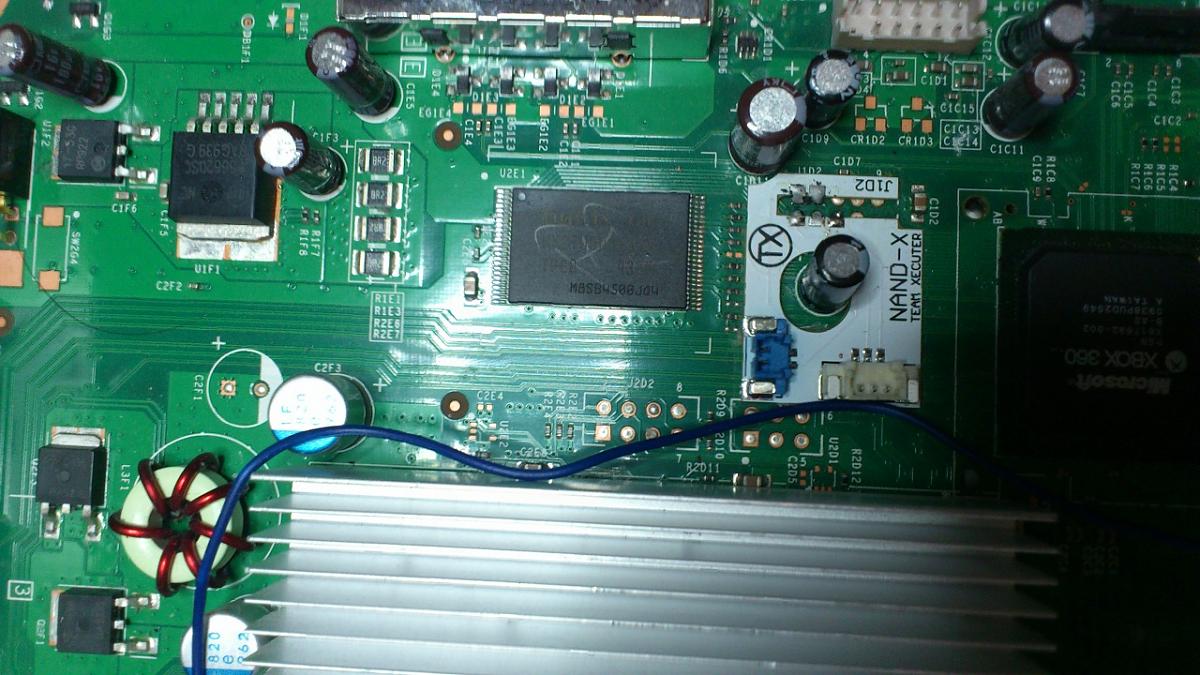

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0522.jpg

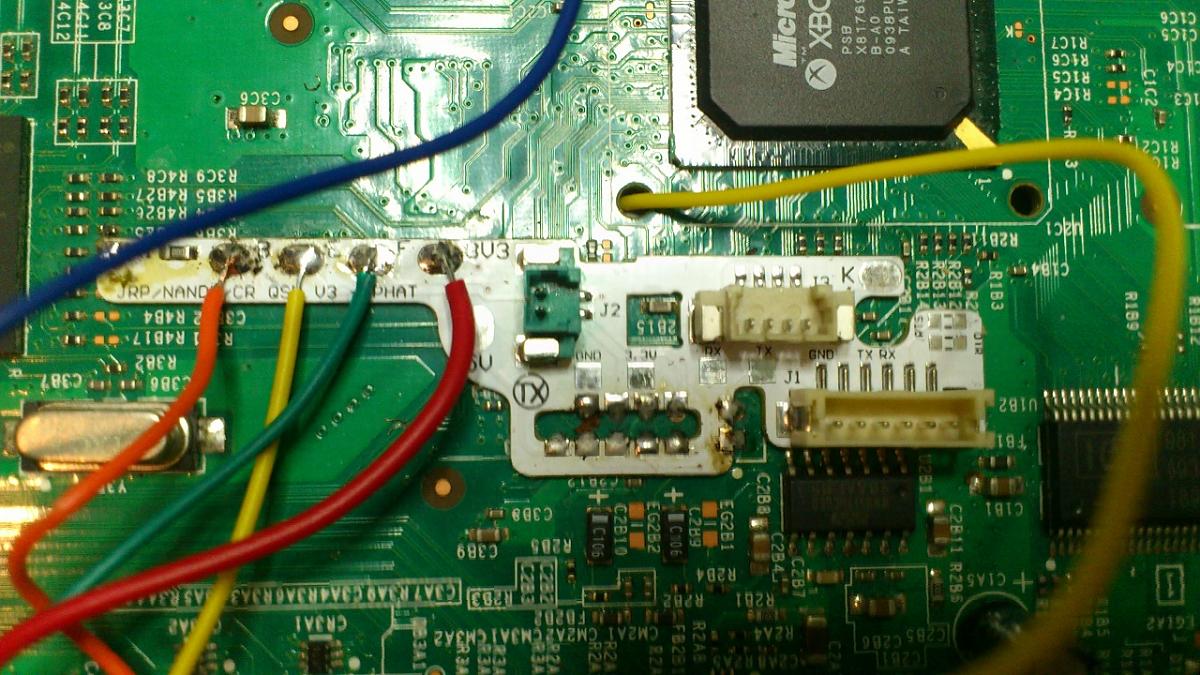

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0523.jpg

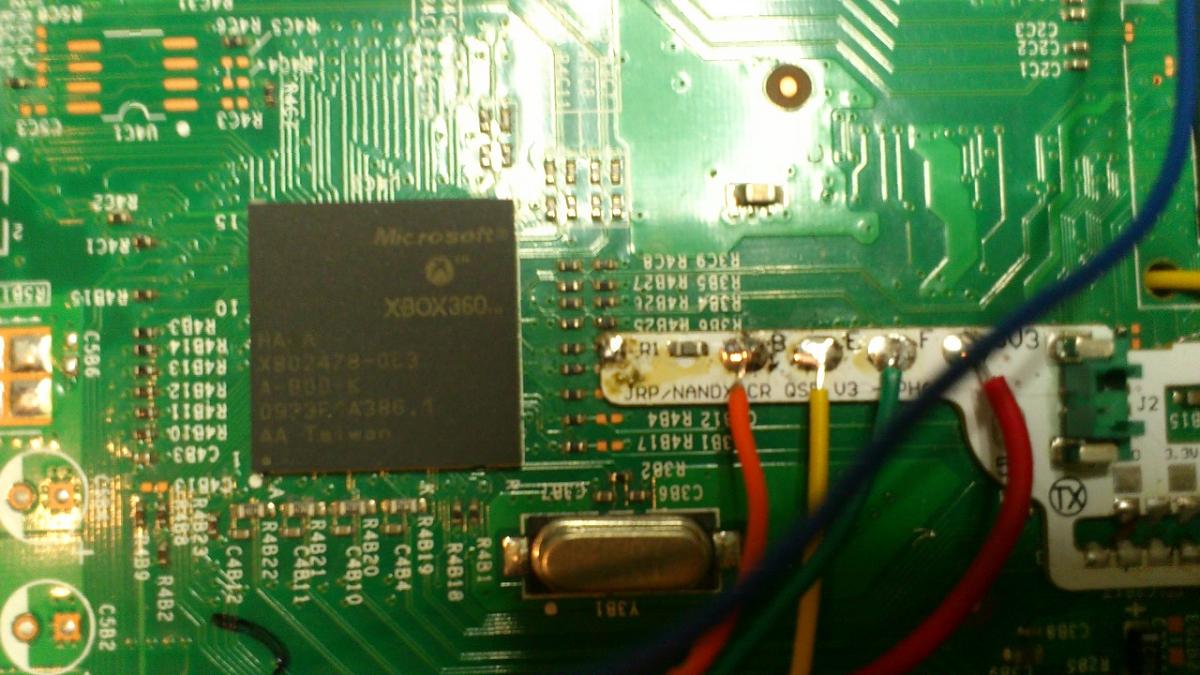

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0524.jpg

**Armand** · 19-12-13

la saldatura sul clock è il male in persona

**mimorico** · 19-12-13

scusa il filo e saldato direttamente dentro il buco non sopra e quello che vedi è una piega che fa il filo dopo posto altra foto,
o provato pure con rg schermato ma stesso problema non va, l'rg lo fatto passare ad arco sopra

**mimorico** · 19-12-13

altra FOTO

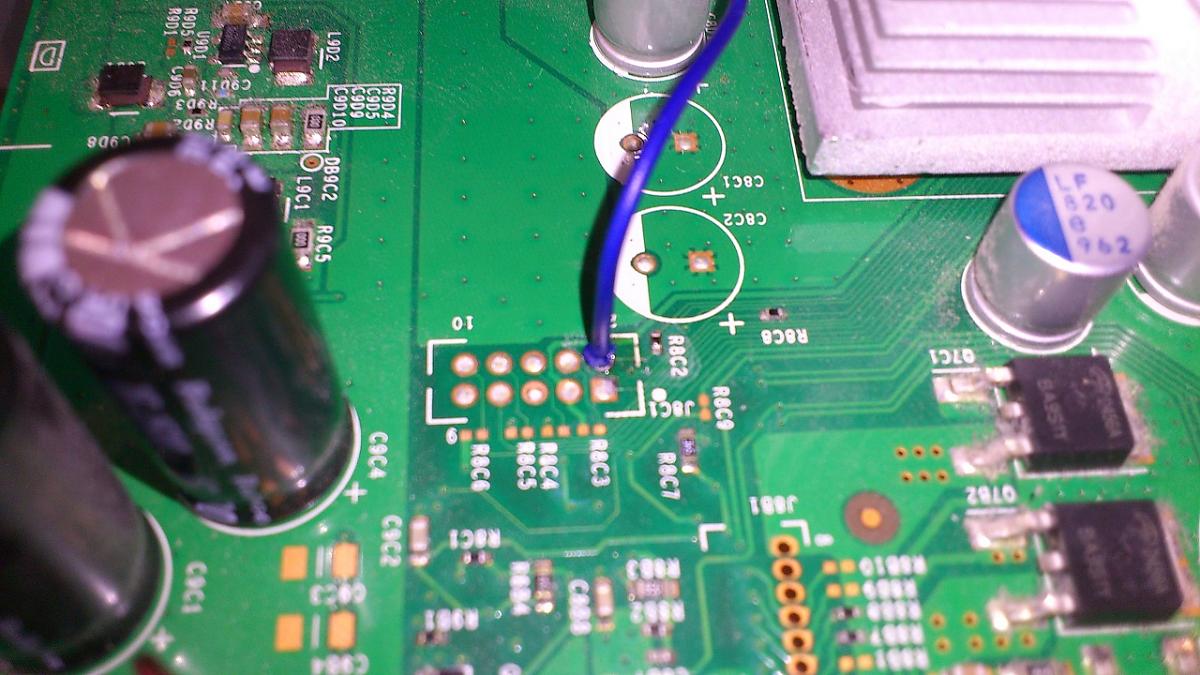

[RISOLTO] Aiuto Jasper 16mb cb 6754 dash 16202-dsc_0526.jpg

**pocoyo2** · 19-12-13

Scusa, ma cos'è quel ponticello su "cap"?

...dal mio padellone 2

**mimorico** · 19-12-13

Scusa non deve essere chiuso? Per jasper

**xboxbs** · 19-12-13

le saldature sulla qsb sono obbrobriose...forse temperatura troppo alta del saldatore? mettici un po' di flussante
prendi un tester e misura le tensioni in v che arrivano a ogni pad e scrivile QUA

**mimorico** · 19-12-13

adesso ho anche altro prblema coolrunner nemmeno lampeggia più ma sento spin ventola e tensione su rst che si abbassa

**mimorico** · 19-12-13

F = 3.2 e= 3.2 d=1.04 c= 1.05 b= 1.6

Saldato con flussante ho tolto adesso residuo di flussante grazie

**pocoyo2** · 19-12-13

Cap pensavo fosse il posto per un condensatore

...dal mio padellone 2

**scienzy** · 19-12-13

Rifai meglio le saldature.. salda il clock sul punto alternativo.. e soprattutto ponticella 1-2 sul chip perché non c'è ne quello ne 2-3

**mimorico** · 19-12-13

Ho rifatto tutte le saldature direttamente su piastra ma nulla non va

**scienzy** · 19-12-13

Si ma pure i fix sul chip.. Non vedi che 1-2 e 2-3 non sono ponticellati? Ponticella 1-2

**mimorico** · 19-12-13

no no ti assicuro 1e2 sono ponticellati e ho saldato il clock su piastra madre

**GAMEPLAYCONSOLE** · 19-12-13

Vedi gli altri come lo fanno passare il reset sulle jasper

[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/1304-thread-dedicato-fateci-vedere-le-vostre-installazioni-rgh-24.html[/url]
