[UPDATE 01/11/12] Progskeet 1.2: pinout completo

[zeruel85]

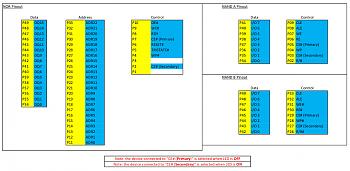

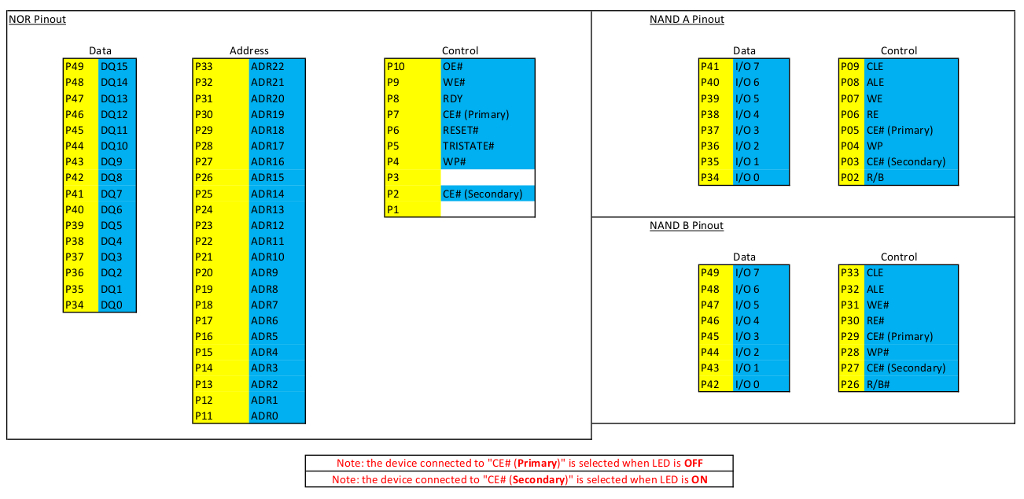

Ecco il pinout completo del nuovo Progskeet 1.2:

[Di4b0liK]

Grazie zeruel ma più che il pinout la cosa che interessa a tutti è la stabilità e l'implementazione software, altrimenti rimane il solito prodotto instabile di prima

[zeruel85]

Se parti dal presupposto che fino a 5 minuti fa non si sapeva nemmeno come collegare i 23 address per leggere/scrivere le NOR, beh direi che è già un buon passo avanti...

[Titty]

Grazie zeruel ma più che il pinout la cosa che interessa a tutti è la stabilità e l'implementazione software, altrimenti rimane il solito prodotto instabile di prima

Sono stati implementati tutti i fix noti quindi va bene... io sto integrando i tutorial con il nuovo progskeet

[zeruel85]

Il pullup su R/B è già integrato?

Inviato dal mio GT-I8150 con Tapatalk 2

[Gnomx]

Ottimo!!!! Grande titty! Ti offro un birrozzo!

[guerrierodipace]

io non ho capito il discorso del CE primario e secondario...sono ignorante in materia.
Li collego entrambi allo stesso CE sulla nand/nor?il Led che citano è quello sulla slave board?

[mazenico]

chiedo anche io la stessa cosa come collegare i CE# primario e secondario sulla mobo con
NOR ?

[zeruel85]

Devi fare un downgrade? Se sì basta il primary e tieni lo switch della slave board con il led spento. Guarda che su NOR il ProgSkeet ha ancora qualche problema..

Inviato dal mio GT-I8150 con Tapatalk 2

[mazenico]

Devi fare un downgrade? Se sì basta il primary e tieni lo switch della slave board con il led spento. Guarda che su NOR il ProgSkeet ha ancora qualche problema..

Inviato dal mio GT-I8150 con Tapatalk 2

si, sto' facendo un downgrade di una ps3 slim modello dyn-001.
per ora voglio fare solo il dump. A proposito io non vedo nel pinout il collegamento
a vcc e mi ritrovo 3 punti sul prog a 3,3 volt. Sono la stessa cosa? hanno la stessa tensione?


un'altra domanda e il punto RY/BY della NOR dove va' messo nello schema?

[zeruel85]

Il punto RDY o RY/BY è il Ready/Busy e va collegato secondo gli schemi della scheda madre. Presumo tu non voglia dissaldare la NOR da quanto intuisco. Lascia stare l'alimentazione del ProgSkeet e alimenta la NOR o da console o con un alimentatore esterno stabilizzato.

[mazenico]

Se alimento il tutto da console devo collegare il vcc lo stesso? e se si' dove sul 3,3 del prog?

scusami se ti scoccio con queste domande lo sto' montando ed ho dei dubbi

[zeruel85]

Se alimenti esternamente ovviamente non devi alimentare anche da ProgSkeet, altrimenti perché alimentare esternamente?

[mazenico]

allora se e' cosi' non ha senso nemmeno collegare i punti del prog a massa giusto?

[zeruel85]

La massa collegala, è sempre buona norma mettere a massa tutto quello che si usa, male non fa di sicuro.

[mazenico]

Grazie per l'aiuto la sto' quasi finendo
