Sem-001 e Teensy 2.00++: collegamento esatto!

[freestart]

no non l'ho tagliata; un dubbio mi assale ma i 5V da saldare sul teensy servivano per ricevere corrente o darla? non ho avuto l'accortezza di controllare con un tester.

[zeruel85]

Ecco, ottimo... Prima si fanno le cose, poi si capisce...

O era il contrario?

[freestart]

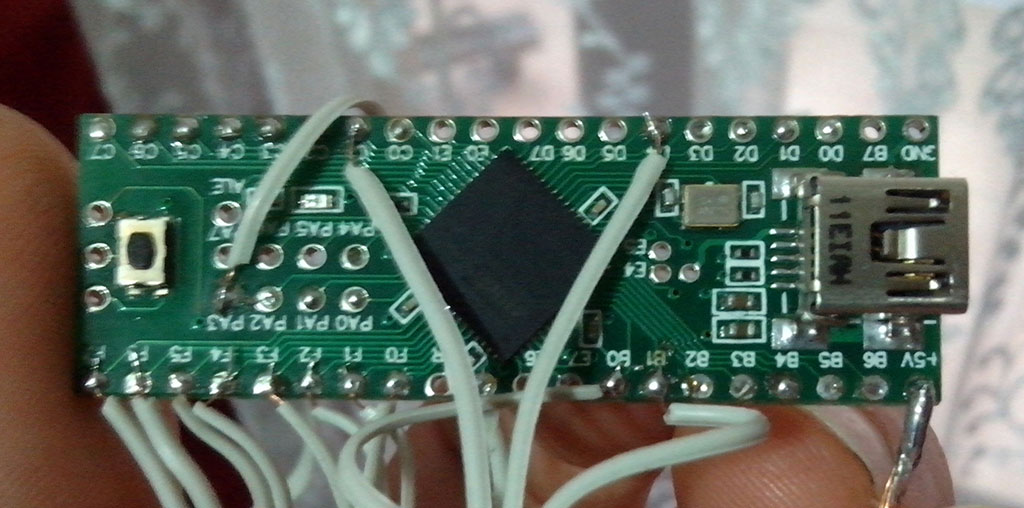

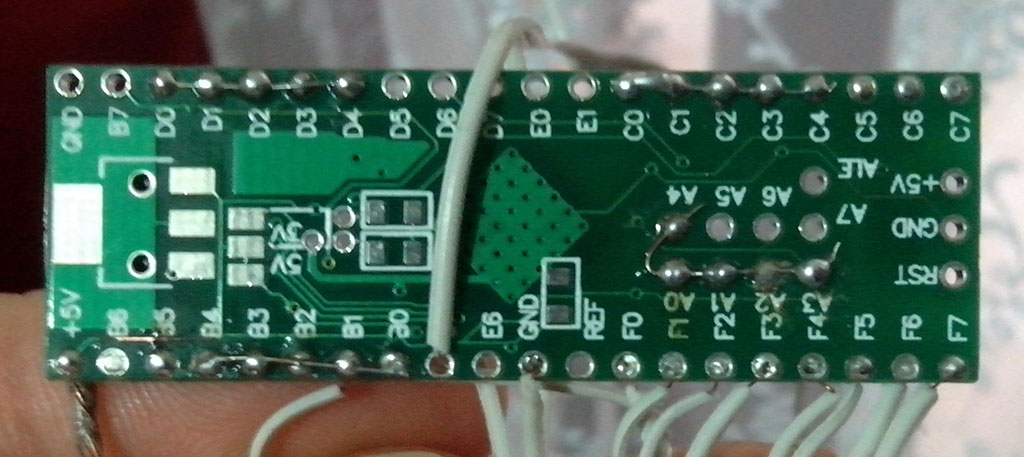

Ecco le foto!

[freestart]

Ecco, ottimo... Prima si fanno le cose, poi si capisce...

O era il contrario?

hai ragione ma ero stanco e poi non vedevo l'ora di provare il dump

[zeruel85]

Forse il Teensy++ è andato. Lo hai sovralimentato.

[freestart]

Forse il Teensy++ è andato. Lo hai sovralimentato.

penso proprio di si perché ha fatto scintille appena ho acceso l'alimentatore esterno ma non è che ha un fusibile? quindi se veniva alimentato dall'usb non dovevo dargli ulteriori 3.3V esterni come dopo tutto ho capito o sbaglio? quel pin VCC sul teensy a cosa servirebbe allora? grazie per la delucidazione

[freestart]

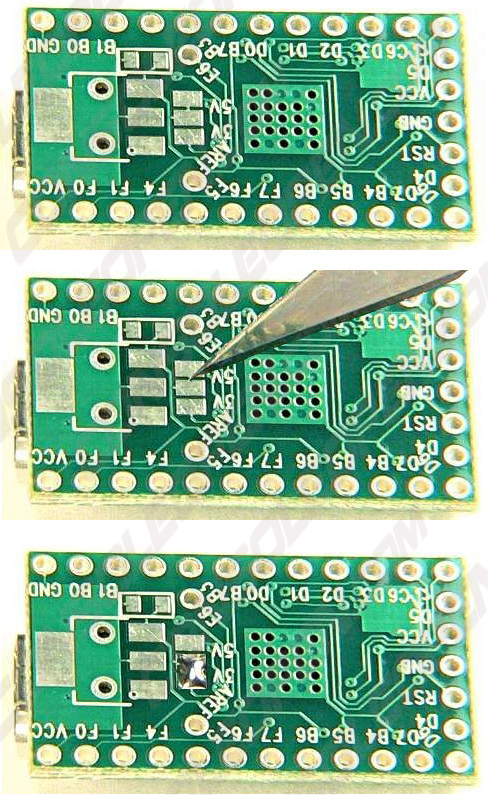

Penso di aver trovato lo sbaglio ed è nella guida di Tommino81 che dovrebbe essere corretta perchè non molto chiara riguardo l'alimentazione del Teensy; in pratica nel tutorial che ho postato prima c'è scritto:

IMPORTANTE

Per poter dare alimentazione al Teensy, abbiamo 2 opzioni:

1- Alimentare "Standalone" il nostro Teensy tramite la porta USB e via Scheda madre: tagliate la pista (verificando che NON CI SIA continuità tra i due punti appena separati) indicata nella foto e ponticellare le due piazzole riportate sotto:
2- Alimentando in questo modo "standalone" il nostro teensy, dovremmo collegare sia VCC che GND dal teensy alla scheda madre della nostra ps3.

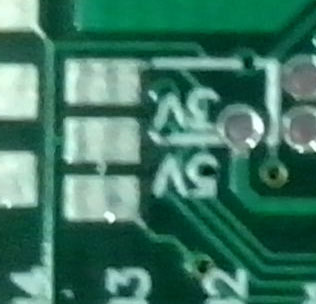

Ora guardando con più attenzione il mio Teensy ho notato che la pista da tagliare è posta al lato opposto di come è illustrata nella foto del tutorial di Tommino81 indicato comunque con la scritta 5V; quindi secondo me la guida dovrebbe essere corretta o meglio si dovrebbe aggiungere che la pista da tagliare è quella con dicitura 5V (la foto trae in inganno) perchè poi ha senso che l'alimentazione di 3.3V vada poi presa dalla scheda madre. Posto le foto per farvi capire:




Oltretutto se il quadro mi è finalmente chiaro il VCC e il GND presenti sul Teensy servono solo per alimentare il Teensy stesso da una fonte esterna nel caso non si voglia o non si possa utilizzare l'usb e per altro le nand non hanno bisogno di essere alimentate saldando i punti VCC VSS se si fa il dump a console accesa, qualcuno mi corregga se sbaglio grazie!

[Tommino81]

molto chiara?
di pista che separa i 5v dai 3,3 v una sola c'è ne........

[freestart]

Non te la prendere Tommino81 anzi grazie per aver condiviso il tuo lavoro, il fatto è che la foto può trarre in inganno a chi si cimenta la prima volta.

[TheLinuxMafia]

Se fai le cose come una marionetta ti trae in inganno anche una virgola, se ragioni sulle cose e magari pensi che qualcosa nell'hardware può cambiare allora non ti inganna

Inviato dal mio HTC One utilizzando Tapatalk

[freestart]

Non lo escludo però il mio consiglio è che venga giunto nel tutorial questo particolare non di poco conto.

EDIT:
Per quanto riguarda l'alimentazione della nand nessuno conferma la mia ipotesi precedente?

EDIT2:
Se come ha detto X-ray il dump si può fare a console accesa è superfluo alimentare le nand dai pin vcc e vss?

[zeruel85]

freestart, devi avere pazienza che qualcuno ti risponda, non puoi postare se non sono passate almeno 24 ore e nessun altro ha scritto. Se devi aggiungere dettagli, puoi editare il tuo ultimo messaggio.

Mi pare logico che se accendi la console (metti il Tristate a massa però), le NAND sono già alimentate dal sistema stesso...

[freestart]

Ok scusa per i doppi messaggi, grazie mi serviva una conferma!

PS. a proposito Zeruel85 ho letto in giro che la sem-001 non ha il tristate sicuro che ci sia? me lo puoi indicare cortesemente tramite un link o una foto grazie!

UDITE UDITE ho scoperto che non si è cotto il TEENSY ma bensì la porta usb del mio computer quindi sono di nuovo in carreggiata ma a questo punto aspetto che mi arrivino i cavi awg30.

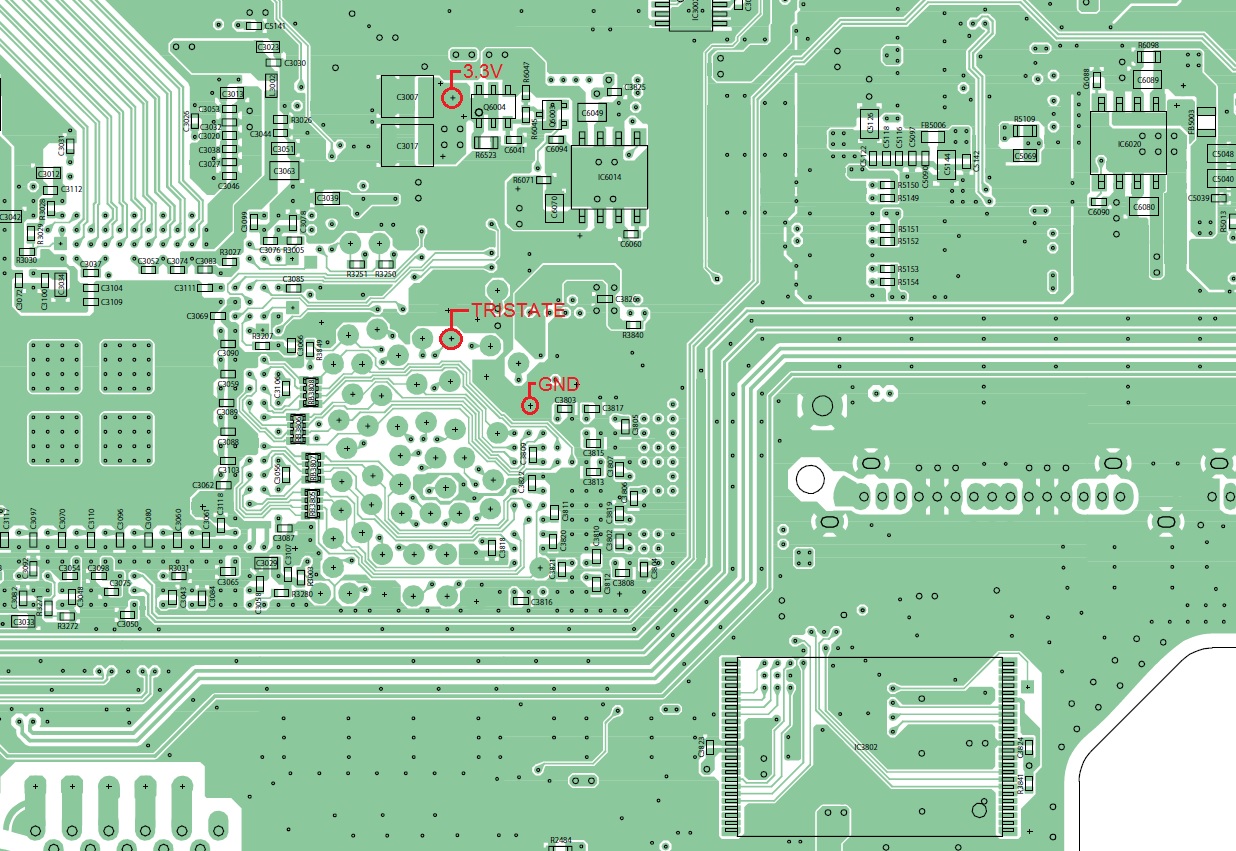

PS. come non detto! facendo delle ulteriori ricerche con google ho trovato questa immagine:



Non capisco perché in una forum inglese dicevano che la sem-001 non avesse il tristate.

[freestart]

Tommino81 non dimenticarti di aggiungere quei dettagli importanti nella tua guida sembra una sciocchezza ma credimi per chi è alle prime armi può essere fondamentale.

[Tommino81]

come te la aggiungo? full hd va bene?

[freestart]

Ma nooo dai non è necessario sostituire la foto ma avvisare in rosso magari che la foto è indicativa e che il taglio si trova in corrispondenza della dicitura 5V.

[Tommino81]

perdonami "tagliamo la pista che separa i 5v dai 3,3 v "
cosa c'è da evidenziare se la pista e' una ed una sola?
se fossero state due ste benedette piste, avrei anche potuto capire !
ma lol è una sola.....

[freestart]

hai fatto benissimo a scriverlo il fatto è che la foto confonde le idee, non notando il taglio da fare nel punto indicato uno può pensare che ti riferisci solo a quel punto anche perchè nella guida dici di guardare la foto che per altro non mi sembra del teensy 2.0++ o forse trattasi di una delle prime versioni (parlo solo della foto che riguarda la parte retro) e quindi ci si può pensare che nella.nuova versione hanno apportato delle modifiche come il taglio già fatto e la saldatura sostituita dalla congiunzione che puoi vedere nella mia foto.

PS. meno male sono riuscito a recuperare anche la porta usb del computer

Mannaggia ma perché non ci ho pensato prima a utilizzare i cavi della flat ide 80 sono molto più sottili di quello standard e quindi più simili ai cavi awg30

[Zazza]

Ciao a tutti...
dopo aver effettuato un downgrade su una FAT NOR e Teensy, sto provando a fare lo stesso con un FAT 2xNAND (COK-002). ll teensy ha il regolatore saldato, tristate della console a massa così come punto CE, massa del teensy collegata alla massa PS3. All'avvio della console 3 beep e LED rosso lampeggiante. Ma la cosa strana è che se lascio la PS3 spenta oppure in stand-by, nandway riconosce la nand collegata al teensy e posso far partire il dump! Come è possibile? E' forse una lettura "fake"? Grazie...

[Mauroz]

Vuoi leggere nand con teensy flashato per nand?
