Alcune domande su Teensy++ 2.0 e PS3 prima mod

**mattia23393** · 19-10-13

Un saluto a tutta la community , ieri ho aperto un post per quanto riguarda la mod ho confermato che la mia console aveva il 3.50 nativo quindi posso procedere con il Dowgrade.
Leggendo la guida del Teensy ho visto che serve il regolatore di tensione (Consigliato) oppure alimentarla dalla scheda madre.
L'obiettivo è quello di ricavare i 3.3v dalla usb giusto?
IO dentro ho una PCB di un LiteOn per xbox , disponibili questi due regolatori.
ME 1117 - 33 B238
ME 1117C - 12 B205
A quanto ho capito dovrei ricavare i 3.3v ma leggendo i data sheet varia l'amperaggio.
Quale dovrei usare ?

Vi chido di non chiudere il post una volta risolto il dubbio , domani dovrei iniziare con il montaggio.
Un grazie a tutta la community
Mattia

**zeruel85** · 19-10-13

Puoi fare senza, col metodo senza regolatore e ali esterna.

Inviato dal mio GT-I8150 con Tapatalk

**mattia23393** · 19-10-13

Originariamente Scritto da zeruel85

Puoi fare senza, col metodo senza regolatore e ali esterna.

Inviato dal mio GT-I8150 con Tapatalk

Grazie zeruel85 , non so avevo preso la via consigliata.
Mi consigli di lasciar perdere e andare diretto?
Mattia

**marcoxnet** · 19-10-13

Segui la guida [URL="http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/10018-tutorial-installazione-cfw-sulle-ps3-80gb-fat-e-slim-con-nor-usando-teensy-2-0-a.html"]http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/10018-tutorial-installazione-cfw-sulle-ps3-80gb-fat-e-slim-con-nor-usando-teensy-2-0-a.html[/URL] non è per forza necessario il regolatore.

**zeruel85** · 19-10-13

Vai con la benedizione di nonno zeruel e le bestemmie di Razor. XD

Inviato dal mio GT-I8150 con Tapatalk

**Razorbacktrack** · 19-10-13

Amen signore amen!

Inviato dal mio B6000 con Tapatalk

**mattia23393** · 20-10-13

Ragazzi nella guida vedo che usa il Teensy 2.0 io ho il ++ 2.0 .
Le piazzuole sono diverse , la pista da tagliare anche.
Ho il simbolo del ponte con il 3 sulla basetta, per avere i 3.3v su questo hardware de solo ponticellare senza tagliare nessuna pista?
Mattia
-edit-
Ok risolto e un po diverso ma uguale il funzionamento.
Taglio e ponticello

**Razorbacktrack** · 20-10-13

Infatti

Inviato dal mio B6000 con Tapatalk

**Tommino81** · 20-10-13

Originariamente Scritto da mattia23393

Ragazzi nella guida vedo che usa il Teensy 2.0 io ho il ++ 2.0 .
Le piazzuole sono diverse , la pista da tagliare anche.
Ho il simbolo del ponte con il 3 sulla basetta, per avere i 3.3v su questo hardware de solo ponticellare senza tagliare nessuna pista?
Mattia
-edit-
Ok risolto e un po diverso ma uguale il funzionamento.
Taglio e ponticello

nel tutorial è stato preso come riferimento l'immagine del teensy 2.0
pero' se vedi bene il discorso taglio e ponticello è perfettamente uguale al ++2.0
quindi è solo un'immagine di riferimento per il taglio pista

**mattia23393** · 20-10-13

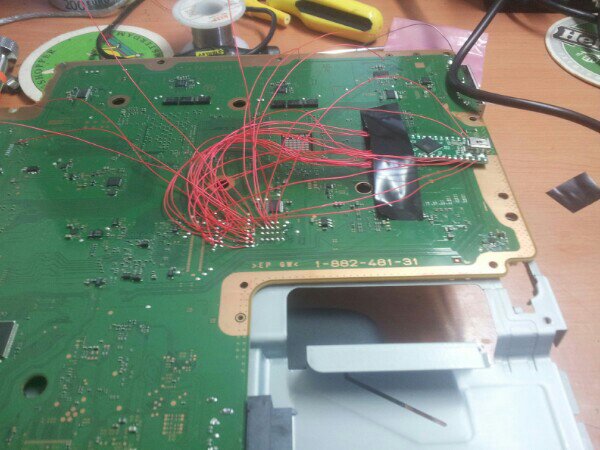

Ragazzi mi sono fermato un secondo per una sigaretta 44 saldature sono stancanti e poi si lamentano per il prezzo della mano d opera!
Mattia

**zeruel85** · 20-10-13

47 nel tuo caso.

Inviato dal mio GT-I8150 con Tapatalk

**mattia23393** · 20-10-13

Originariamente Scritto da zeruel85

47 nel tuo caso.

Inviato dal mio GT-I8150 con Tapatalk

Zeurel ma VCC della scheda madre va collegato al pad +5v del tensy?
Sto alimentando da usb senza regolatore
Mattia

**zeruel85** · 20-10-13

Non alimenti niente da USB senza regolatore e con pista tagliata.

Inviato dal mio GT-I8150 con Tapatalk

**mattia23393** · 20-10-13

Originariamente Scritto da zeruel85

Non alimenti niente da USB senza regolatore e con pista tagliata.

Inviato dal mio GT-I8150 con Tapatalk

Ho sbagliato ad esprimermi la NOR viene alimentata dalla console.Essendo il teensy senza regolatore scusa.
Nello schema vi e vcc devo collegarlo al teensy insieme a GND?
Mattia

**zeruel85** · 20-10-13

Il microcontrollore, se tagli la pista e non installi un regolatore, come lo alimenti a 3,3? Collegando appunto la Vcc dalla console al Teensy.

Comunque è una NOR immagino, non una dal NAND.

Inviato dal mio GT-I8150 con Tapatalk

**mattia23393** · 20-10-13

Originariamente Scritto da zeruel85

Il microcontrollore, se tagli la pista e non installi un regolatore, come lo alimenti a 3,3? Collegando appunto la Vcc dalla console al Teensy.

Comunque è una NOR immagino, non una dal NAND.

Inviato dal mio GT-I8150 con Tapatalk

Si questo mi era chiato il dubbio è se devo collegarlo al pad con scritto 5v quando ne arriverebbero appunto 3.3.
Mattia

Ho collegato il teensy al pc e non viene riconosciuto appena accendo la ps3 il pc fa il suono del nuovo hardware ma la play si spegne dopo un po.
La ps3 devo rimontarla tutta?
Cosa puo essere?
Mattia

Riscalda troppo il teensy cosa significa?

Ho smontato il teensy non si avvia la console fa il primo beep ma dopo un secondo si spegne. cosa puo essere?
Mattia

**Razorbacktrack** · 20-10-13

Al prossimo up ti chiudo il thread e ti do un'infrazione

Avrai qualche corto

**mattia23393** · 20-10-13

Hai ragione razor scusami.
Comunque nessun corto. Ho smontato il chip rimesso l ard disk lettore bluray ma un secondo dopo il beep si spegne e scompare il led rosso. Se ripremo power rispunta il led rosso ma se provo ad accenderla stessa storia.
Mattia

**Razorbacktrack** · 20-10-13

Prova un altro alimentatore

**mattia23393** · 20-10-13

Un altro alimentatore in che senso?
Comunque ho rifatto le saldature , poi ho capito che si spegneva per via delle clamo.
Sono alla fase finale sto scaricando il CFW .
Voi quale mi consigliate?
Mattia
