primo downgrate ps3 phat 40g con nand usando tennsy++2.0

**marcus78** · 03-08-13

ciao ragazzi
eccoci qui che finalmente posso provare a affacciarmi nel mondo ps3.
utilizzo questo post per partire da zero.chiedo aiuto ai piu' esperti nel campo e se possibile di essere accompagnato passo pasoo...

primo step

ho istallato python 2.7.2 -pyserial-2.5.win32 serial instal del pacchetto norway-master.
ho collegato il tennsy++2.0 al pc tramite il cavo usb e lanciando il serial-instal ha riconosciuto il teensy.ho annotato la porta com e aprendo il tool teensy ho caricato il file nandway_dualnandedition.hex trovato in norway/nandway/dualnand edition.poi ho cliccato program il processo è durato pochissimo.pochi secondi.premetto che il teensy è solo alimentato da usb.
se ho sbagliato qlc dite pure.
grazie

**zeruel85** · 03-08-13

Tutto bene, prosegui pure. Hai tagliato la pista dei 5V e ponticellato i 3V3? Con o senza regolatore?

**marcus78** · 03-08-13

ciao zeruel
no ancora non ho fatto nessuna modifica al teensy.

io devo operare con nand saldate.

edit

guerrierodipace dice
Per chi vuole usare il Teensy++ su NAND non dissaldate:
-alimentare il teensy da usb
-alimentare la mainboard (e quindi le NAND) NON a 3.3 Volt,ma a max 2,7 Volt. Un metodo è usare un alimentatore ATX e collegare la 3,3V come GND e la 5V come 3,3V. Quindi 5V-3,3V=1,7V

ma dove vanno collegati ?

**zeruel85** · 03-08-13

Ok ma sarebbe consigliato alimentare il Teensy a 3V3 e non a 5V.

**marcus78** · 03-08-13

ok grazie ho modificato sopra con edit.

**zeruel85** · 03-08-13

Beh la massa della console la prendi dove vuoi, per la 3V3, se apri NANDway_Installation dentro trovi lo schema delle mobo e in base al tuo modello c'è il punto 3V3 segnato se non ricordo male.

**marcus78** · 03-08-13

ok grazie quindi alimento solo da alimentatore esterno e faccio la mod al teensy della pista dei 5V e ponticello i 3V3.

ma quel regolatore avevo letto che si trovava su schede xbox mi sbaglio?perchè non ci ho pensato a ordinarlo...

grazie ancora del supporto..

**zeruel85** · 03-08-13

Allora, vediamo di fare un po' più di luce.

Il codice di judges è sviluppato per lavorare a 8 MHz e con alimentazione a 3V3. Il Teensy di fabbrica lavora a 16 MHz e viene direttamente alimentato dalla usb, che come di consueto sta a 5V.

Se decidi di alimentare il Teensy a 3V3, come sarebbe il caso di fare, ovviamente non puoi più farlo direttamente da usb, in quanto come è risaputo questa lavora a 5V. Quindi o monti un regolatore di tensione che trasforma i 5V dalla usb in 3V3 che poi vanno all'Atmel, oppure devi alimentare a 3V3 esternamente, usando il pad che si chiama +5V (anche se poi tagliando la pista e ponticellando l'altro pad, in realtà tu lo farai lavorare a 3V3, per l'appunto, quindi chiamiamolo Vcc, così non facciamo confusione).

Mi segui?

**marcus78** · 03-08-13

Originariamente Scritto da zeruel85

Allora, vediamo di fare un po' più di luce.

Il codice di judges è sviluppato per lavorare a 8 MHz e con alimentazione a 3V3. Il Teensy di fabbrica lavora a 16 MHz e viene direttamente alimentato dalla usb, che come di consueto sta a 5V.

Se decidi di alimentare il Teensy a 3V3, come sarebbe il caso di fare, ovviamente non puoi più farlo direttamente da usb, in quanto come è risaputo questa lavora a 5V. Quindi o monti un regolatore di tensione che trasforma i 5V dalla usb in 3V3 che poi vanno all'Atmel, oppure devi alimentare a 3V3 esternamente, usando il pad che si chiama +5V (anche se poi tagliando la pista e ponticellando l'altro pad, in realtà tu lo farai lavorare a 3V3, per l'appunto, quindi chiamiamolo Vcc, così non facciamo confusione).

Mi segui?

poco ,mettiamo il caso che per ora voglio alimentare a 3,3 v posso usare il ck3.
poi se trovo il regolatore lo saldo.(lunedi posso provare a cercarlo in un negozio)

**zeruel85** · 03-08-13

Perché il CK3? Se tanto le NAND le alimenterai con un ATX, ti conviene collegare 3V3 e massa dal ATX al Teensy no?

Poi per le NAND usi altri due cavetti del ATX (in particolare il 5V e il 3V3, perché dovrai alimentare le NAND a 1V7, come ha detto guerrierodipace).

**marcus78** · 03-08-13

Edit edit. Edit

**marcus78** · 05-08-13

ciao ragazzi sono con la moteabord smontata ma non ci sto capendo una mazza.....come al solito!!!!!

la mia vesrione è una sem001
devo seguire questo schema per teensy a filo?

[url]http://ptodorov.com/files/diy/cok002-NAND-TEENSY.jpg[/url]

non riesco a individuare i pinout

spero di non fare cazzate a postare il link.
ho visto ora è un bel casino ma come diavolo fate.....mi sa che la via migliore è dissaldare la nand (cosa mai fatta in vita mia)
andate di stilo o aria calda(ho la atten 8586) di stilo mi preoccupano i condensatori e resistenze vicino.ma anche con l aria avrei questo problema!!!

**-Criscros-** · 05-08-13

Per i pinout guarda qui
[url=http://ps3devwiki.com/wiki/Hardware_flashing]Hardware flashing - PS3 Development Wiki[/url]
Per le resistenze e condensatori proteggi con kapton se hai paura, io saldo/ dissaldo a stilo ma c'è chi lo fa con aria, va ad abitudine diciamo e anche alla mano

**marcus78** · 05-08-13

grazie ...mi sa che provo a sacrificare questa scheda dissaldando le nand.
succede nulla se per sbaglio si scambiano quella di sopra con quella di sotto?
grazie

**-Criscros-** · 05-08-13

Da ylod se le giri, comunque tieni conto che la flash 0 sta vicino ai bga o sopra e la flash 1 sta lontano o sotto, puoi capire quale sia da flowrebuilder.
Fa come mi ha detto tommino, prendi 2 bicchieri e scrivi 1 e 2 e ci metti dentro le nand così non le confondi.
Per la saldatura e dissaldatura djsaso ha fatto dei tutorial, occhio ai pad che sono delicati e ai pin di non piegarli, stacchi prima un lato poi l'altro aiutando ti con qualcosa di piatto, almeno io faccio così.......

**marcus78** · 05-08-13

ok grazie allora per le nand io ne ho una sopra e una sotto quella sopra è la 0 e la 1 dovrebbe essere quella sotto.ok ci provo.....
tra un po vediamo cosa è successo!!!!!

aggiornamento

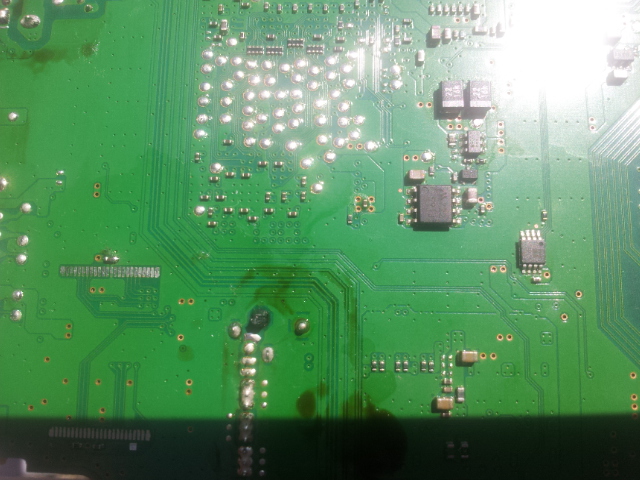

nand dissaldate...e primo danno come immaginavo un condensatore vicino alla nand di sotto è saltato. ora cerco di ripristinarlo..

**zeruel85** · 05-08-13

Non serve. Se ne hai fatto saltare solo uno di condensatore, puoi lasciarlo stare. A meno che non hai fatto saltare il pull up, in quel caso devi ripristinare per forza.
