NANDway per Teensy++

[Tommino81]

vorrei chiarito questo passo:
Per chi vuole usare il Teensy++ su NAND non dissaldate:
-alimentare il teensy da usb (quindi con regolatore e taglio piste?)
-alimentare la mainboard (e quindi le NAND) NON a 3.3 Volt,ma a max 2,7 Volt. Un metodo è usare un alimentatore ATX e collegare la 3,3V come GND e la 5V come 3,3V. Quindi 5V-3,3V=1,7V(quindi prendo un molex lo taglio e ne uso i 5v e la gnd per collegarli al teensy dove?rispettivamente)

se non le dissaldi ,ovvio che sia il teensy, che le nand debbano essere alimentate .
e questo come avviene?
- il teensy lo alimenti tramite usb, tagli la pista , ponticelli e monti il regolatore di tensione
- le nand usi il metodo descritto sopra, ma vai ad alimentare le nand con la fonte dei 5 v e non il tensy "che gia e' alimentato da usb e regolatore "
spero di essermi spiegato !
se posso darti un consiglio , usa uno zif...

b. External power supply: (confirmed)
Connect an external 3.3v power supply to the Vcc, and GND points on the motherboard
Teensy can work by either using the 3.3v regulator or by using the same
power supply which is used to power the PS3 w/ the NANDs.
Is is crucial in this configuration (especially if using the 3.3v
regulator to power the AVR) that the host's USB ground is connected to
the motherboard's ground in order to have a firm and stable read from
the NANDs.
If the teensy 3.3v regulator is used to connect the NANDs - DO NOT connect the external power supply 3.3v
to teensy - the +5v pin on the Teensy board should not be used.

[folle82]

Ok perfetto quindi dimmi mi indichi uno ziff buono ne ho visto uno prototipo che si incastra o quelli a molla

[Tommino81]

scrivi su google cosi' " tsop 48 Goodluckbuy"
io l'ho comprato li', ed uso quello, costa poco, va bene !
qui' c'è anche nero su bianco il tutorial
[URL="http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/16398-tutorial-installazione-cfw-tramite-nandway-teensy-e-zif-socket-per-fat-dual-nand.html"]Teensy++2.0_zif tsop48_Nand[/URL]

[folle82]

Ma le clip 360 sono buone vedo che parecchi le usano

[Tommino81]

guarda ho proprio qui una ps3 di un ragazzo , che ha provato con le clip, e' riuscito a leggere ma non a scrivere!
quindi vuoi usare le clip ? prova e poi vedrai tu stesso ......
"e' inutile dire ogni volta , le clip funzionano" no le clip non funzionano!
testa e poi ti darai una risposta!

[Razorbacktrack]

Per usare un francesismo, funzionano solo per culo quando funzionano

Inviato dal mio Droid Turbo utilizzando Tapatalk

[folle82]

Thanks quindi 100% ziff la soluzione migliore

[folle82]

Salve ne ho trovato uno in italia qulc uno l ha preso eccolo

[folle82]

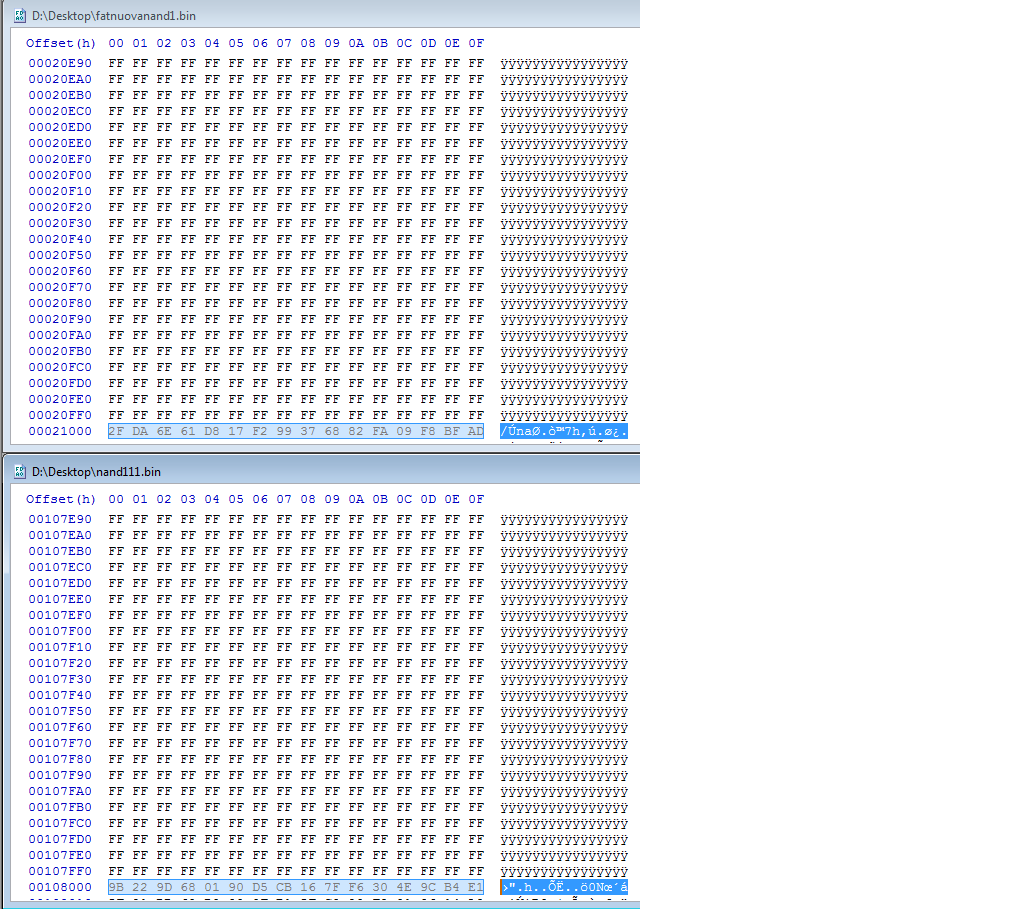

Scusate ma allo zif collegate i fili al teensy e basta o mettete condensatore ad alimentazione perché ora sto tentando di leggere una nand la legge fatti 3 dump identici ma mi da errore nell unirla con 5bb faccio confronto con vecchi backup sempre con bb e il file e vuoto all inzizio manca un po di cose scritte in esadecimale sia alla nand 0 che alla 1 puo essere lo zif


in pratica confrontando un altra lettura di nand mi da le sequenti fifferenze



a quella che leggo ora manca dalla stringa della foto in alto alla stringa in basso

[higu]

quando provo a installare Pyserial 2.5 mi dice che non trova il Phyton nel registro
eppure Phyton l'ho installato su C:\

[Razorbacktrack]

Che phyton hai installato?

Inviato dal mio Droid Turbo utilizzando Tapatalk

[higu]

quello della guida di tommino81
Phyton 2.7.6
ho win7 64bit

come posso risolvere?

[Razorbacktrack]

Si bravo, ma perché hai cancellato il vecchio messaggio per farne un altro uguale e quindi uppare il thread?

Inviato dal mio Droid Turbo utilizzando Tapatalk

[higu]

mi ero scordato a scrivere
come posso risolvere?
se nessuno lo sa fa niente

[Razorbacktrack]

E usare il tasto edit no eh? Prossima volta do un'infrazione,se nessuno ti risponde e devi aggiungere qualcosa prima delle 24h usa il tasto Modifica Messaggio per modificarlo e non per uppare.

[Tommino81]

come puoi risolvere?
semplicemente quando installi pyserial, gli selezioni la directory dove e' il phyton "anche se non ho mai avuto problemi in quanto la seleziona da solo"

[higu]

non fa scrivere in quale cartella cercare
il problema era proprio quello.....è tutto oscurato nelle caselle
e non cliccabile....
ho risolto col minitutorial di genhack.....che ringrazio.
stickatela se potete....

[fastcooler]

Ciao a tutti, ho trovato questo thread cercando informazioni su come creare DUMP di un Firmware residente su NAND Flash in formato TSOP48.

Vi spiego la mia necessità, spero possiate aiutarmi.

Premesso che la mia richiesta NON riguarda la Playstation e che mi scuso per questo, ma vorrei il parere di voi esperti in merito al progetto Teensy + Nandway.

Ho bisogno di estrarre un Firmware valido da un player multimediale (anche dissaldando la NAND chip TSOP48) e di ripristinarlo nel caso in cui il Firmware si corrompesse, potendo quindi ricreare una copia valida dal dump originale.

I chip di memoria sono i seguenti modelli della Samsung:

- K9F4G08U0E (4 Gbit)
- K9F4G08U0D (4 Gbit)
- K9F2G08U0C (2 Gbit)

Credete che questo software possa essere utilizzato anche per scopi "generici" e NON obbligatoriamente per un utilizzo con Playstation?

Grazie in anticipo a chiunque possa rispondermi.

[Razorbacktrack]

Puoi usarlo,ma devi vedere se è compatibile con quelle nand.

Prova a contattare il creatore

[higu]

Tornando in tema
nella signal booster edition
Devo mettere il pin 9 della nand a massa?

Il tristate a massa (sarebbero i pad del teensy pd7 e pb7?) entrambi i pad o basta solo uno??

La gnd devo darla su entrambi i lati della nand o basta un solo lato?

i VCC li devo ponticellare su entrambi i lati della nand anche se uso il regolatore e quindi non devo collegarli al punto 5v del teensy (come da scritta rossa dello schema)?

Scusate le tante domande per voi niubbe
Ma vorrei essere sicuro
