NANDway per Teensy++

**spyro82** · 06-02-13

Originariamente Scritto da zeruel85

Hai messo un pull up tra R/B e VCC?

no niente pull up ,solo che non riesce a finire il dump

ma vabbe ancora e acerbo ome software perche fa la lettura di tutta la nand ora voglio provare con una nand da 16mb per vedere se riesce a dumparla e scriverla.

**zeruel85** · 06-02-13

Comunque è nato più che altro per le nand PS3, che vanno dumpate integralmente. Stasera faccio dei test anche io.

**andre@** · 06-02-13

Ottima notizia! lo tiro sul teensy e provo una PS3 a nand...Vediamo

**sparco1990** · 06-02-13

qualcuno è riuscito a far qualcosa?

**zeruel85** · 06-02-13

Originariamente Scritto da sparco1990

qualcuno è riuscito a far qualcosa?

Ho anche una vita privata..

Inviato dal mio GT-I8150 con Tapatalk 2

**sparco1990** · 06-02-13

we indubbiamente

la mia era curiosità

**andre@** · 06-02-13

Originariamente Scritto da sparco1990

we indubbiamente

la mia era curiosità

Sto per provare il primo banco di nand da test point ed alimentazione esterna. Vediamo.

EDIT: Non mi vede una mazza xD! nè su test point nè sulla solita thunder che sto martoriando nei vari test!
Vede il teensy ma non riconosce le nand. Boh! Domani faccio altri test, ora son un pochetto pochetto stanco.
PS grazie razorbacktrack per la segnalazione

**zeruel85** · 09-02-13

Ufficialmente mi arrendo. Ho provato il Teensy++ con zif socket nand e NANDway 0.1 Beta, ma in nessun caso mi è stato possibile riconoscere correttamente (né tanto meno poter dumpare) una nand Samsung K9F1G08U0B-PIB0 da 128MB. Ho provato anche con pull up su R/B, ma il risultato non è cambiato. L''alimentazione era presente e stabile in entrambi i banchi della nand. Non so che altro provare e soprattutto mi manca il tempo materiale per farlo, per cui se gentilmente qualcun altro ha voglia di effettuare qualche beta test, ce lo faccia sapere.

Nell'ultimo commit è possibile ora anche flashare le nand in modalità differenziale.

**sparco1990** · 09-02-13

Grazie per la segnalazione. Se compro il teensy mi mettero a fare le prove

Inviato dal mio GT-I9001 con Tapatalk 2

**andre@** · 09-02-13

Originariamente Scritto da zeruel85

Ufficialmente mi arrendo. Ho provato il Teensy++ con zif socket nand e NANDway 0.1 Beta, ma in nessun caso mi è stato possibile riconoscere correttamente (né tanto meno poter dumpare) una nand Samsung K9F1G08U0B-PIB0 da 128MB. Ho provato anche con pull up su R/B, ma il risultato non è cambiato. L''alimentazione era presente e stabile in entrambi i banchi della nand. Non so che altro provare e soprattutto mi manca il tempo materiale per farlo, per cui se gentilmente qualcun altro ha voglia di effettuare qualche beta test, ce lo faccia sapere.

Nell'ultimo commit è possibile ora anche flashare le nand in modalità differenziale.

Ok allora non ero io che mi stavo rincretinendo, a me non riesce a riconoscerla nemmeno. Ho alimentato esternamente ed ho anche provato pullup su RB

**zeruel85** · 09-02-13

Originariamente Scritto da andre@

Ok allora non ero io che mi stavo rincretinendo, a me non riesce a riconoscerla nemmeno. Ho alimentato esternamente ed ho anche provato pullup su RB

Idem, provato in tutte le salse ma non viene riconosciuta in nessun modo. Tu hai lavorato stand alone, dissaldando le nand, o con nand su mobo?

Inviato dal mio GT-I8150 con Tapatalk 2

**andre@** · 09-02-13

ho provato con nand saldata dai test point ed ho provato un altra nand dissaldata ma non è cambiato niente. E si sto alimentando da banco, con il solito alimentatore stabilizzato, ma niente da fare. Potrei provare a far alimentare alla console ma ho seri dubbi vada, visto che già sul banchetto di thunder nemmeno la riconosceva la nand!

PS aggiungo in maniera indifferente se si usano i punti per la nand 0 o 1 (ma penso era ovvio)

**guerrierodipace** · 13-02-13

uscita beta 0.2
supporto scrittura differenziale e udite udite supporto e rimappatura dei bad block

c. Bad blocks (currently only PS3 is supported):

- Locate and print bad blocks in an input NAND dump file:
NANDWay.py badblocks Filename

- Remap the bad blocks of an input file to a new NAND given the new nand's dump (that is used to locate the bad blocks on the new NAND)
NANDWay.py remapbadblocks InputFile NewNand OutputFile

**andre@** · 14-02-13

Originariamente Scritto da guerrierodipace

uscita beta 0.2
supporto scrittura differenziale e udite udite supporto e rimappatura dei bad block

Spero che questa versione mi riconosca le nand :|...Domani mattina provo, vediamo!!
Grazie mille guerriero per la segnalazione

**mimmo258** · 14-02-13

nand su mobo
alimentazione esterna da ATX
punti alternativi su scheda madre SEM-001
nand samsung

nandway.py 0.2

non riconosce la nand...

spero davvero di aver sbagliato io qualcosa...accettasi qualsiasi consiglio

**guerrierodipace** · 14-02-13

sei sicuro sulle connessioni?
i punti alternativi sono "fetenti", li hai provati con il tester?

Troubleshooting:
1. Validate no shorts.
2. use short wires.
3. if using TSOP-48 clip - make sure that the contact points are firm.
4. validate good contact points (test no resitance with a multimeter).
5. if unstable dumps: ground the chassis of the PC (USB enclosure) to the PS3 motherboard ground points (if using powering options b,c)
6. on stand-alone configuration - try to use 0.1uF cap as close as possible to the NANDs (decouple Vcc)

io a giorni dovrei provarlo su zif

**mimmo258** · 14-02-13

domani rifaccio tutto...ma le connessioni sono ok...
vorrei riuscirci senza dissaldare niente, troppo pericoloso specie per le fat
prima di rifare tutto do un ulteriore controllata...

**guerrierodipace** · 14-02-13

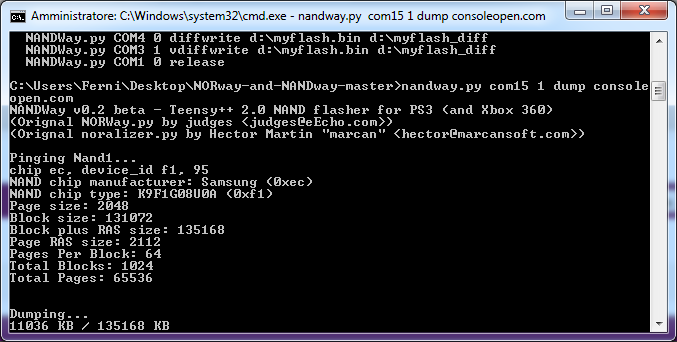

Funziona ^_^
con zif
sto dumpando una nand di prova

**sparco1990** · 14-02-13

Quando hai tempo posta i fix che hai usato. Grazie

Inviato dal mio GT-I9001 con Tapatalk 2

**guerrierodipace** · 15-02-13

Originariamente Scritto da sparco1990

Quando hai tempo posta i fix che hai usato. Grazie

Inviato dal mio GT-I9001 con Tapatalk 2

nessun fix
su nand devo ancora provare a scrivere.
Il problema c'è sulle NOR montate sullo zif (saldato sui testpoint va bene) perchè si fa il dump ma non riesce a scrivere perchè non identifica il chip.
