SATA-Activity hdd 3,5'' LED mod

[brunosso]

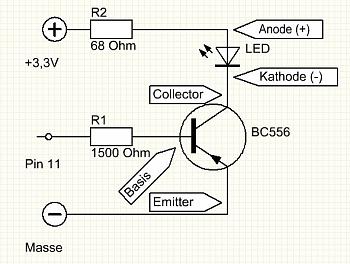

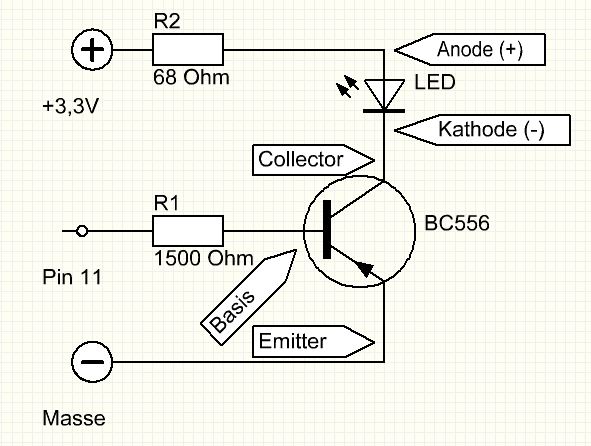

Ragazzi ho trovato il modo per fare il led di attività hdd, usando un pin dei 15 del molex di alimentazione, solo che ho trovato questo circuito:



ho letto che viene pilotato con un transistor, perchè l'uscita 11 del connettore SATA è un'uscita TTL.

Secondo voi è necessario? non posso alimentare direttamente il led con quel pin?

[Pa0l0ne]

Ma usare Pin8 (+5 v) e Pin11 (GND) no?

Il Pin11 devi separarlo dal Pin10 e dal Pin12

[brunosso]

Ma usare Pin8 (+5 v) e Pin11 (GND) no?

Il Pin11 devi separarlo dal Pin10 e dal Pin12

quindi un led alimentato a 5V con resistenza di limitazione, e come massaa il pin 11... provo immediatamente!

Avevo fatto il led su un 2,5'' ma io ho un 3,5'' pensavo le cose cambiassero

[brunosso]

funziona!!!!


solo che il led è sempre acceso, e si illumina molto di + durante l'activity... ho messo una resistenza da 180Ohm, e sto usando un leddino rosso da 3mm recuperato

EDIT: aumentando la R ad 1K in idle è + fioca, quindi si nota la differenza!

grazie paolone!!!

[Pa0l0ne]

Sicuro di aver separato le masse?
Nel caso metti un diodo in serie all'alimentazione prima della resistenza.

Io con led e resistenza da 200 Ohm non ho problemi.

[brunosso]

ho saldato il pin 11 direttamente sull'elettronica dell'hdd, staccando il pin interno sul connettore ad L del SATA power. Cmq la console l'ho richiusa, magari provo su un'altro hdd

grazie cmq
