sono pazzo? se si, mi aiutate in questa mia pazzia? :D

[Armand]

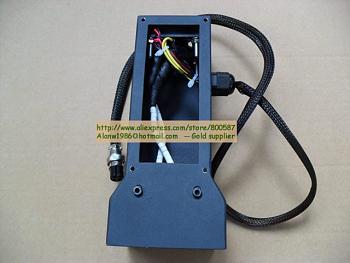

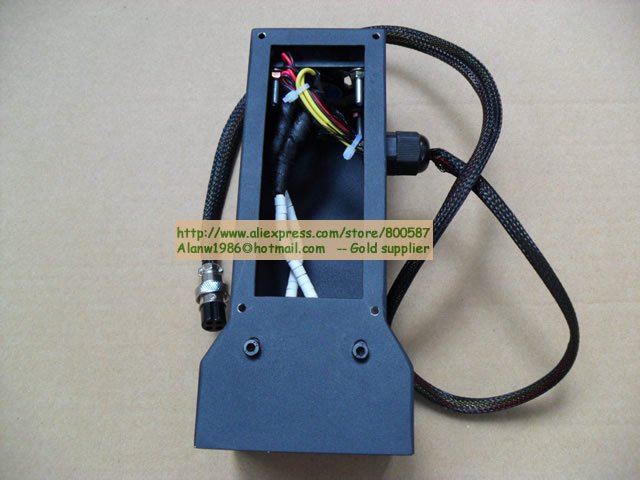

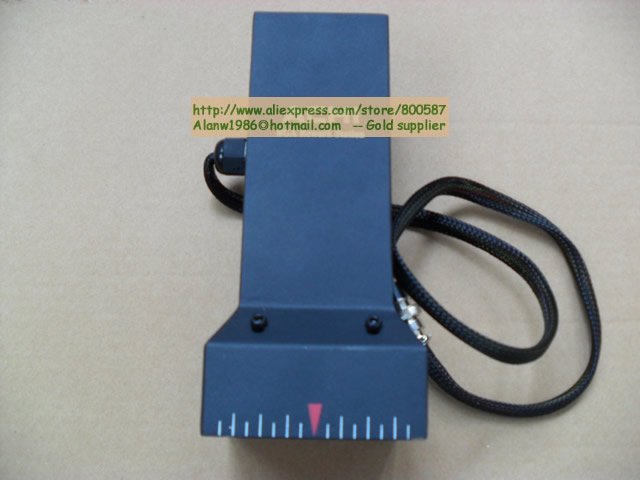

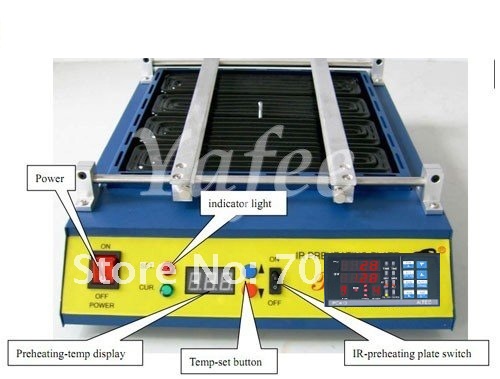

ciao ragazzi sono alle prese con un tentativo (non so se sia possibile) di creare un frankestein del reballing ahahahah mi spiego. voglio comprare il famoso preheater PUHUI t8280 e invece di usare come top heater l'aria calda mi son detto...perchè non comprare il top heater ad esempio di una achi ir 6000 e sfruttare quello? insomma vorrei comprare:




voi dite che è fattibile come cosa? credo di si perchè alla fine è come se ricostruissi la achi ir 6000 ma senza il preheater che alimenterei a parte..nel caso qualcuno può darmi una dritta su eventuali wiring da fare? grazie mille a tutti!

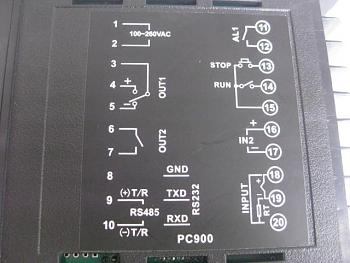

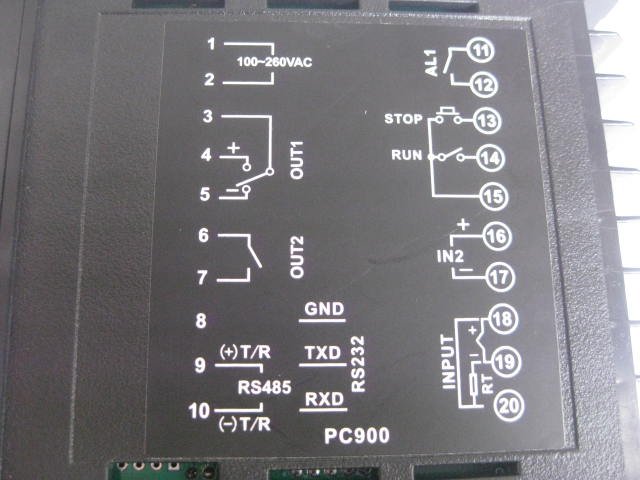

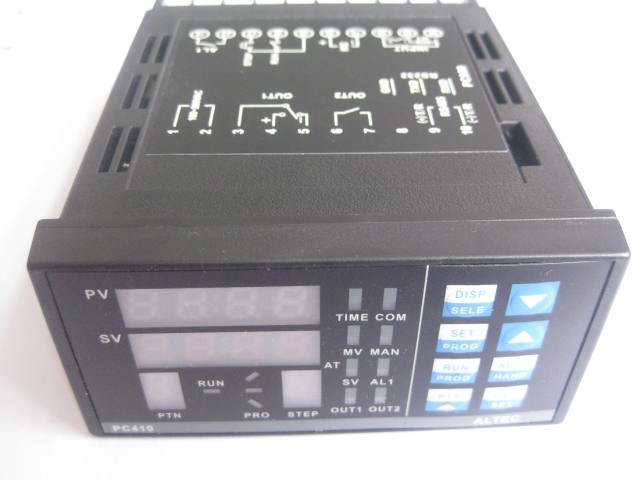

questo dovrebbe aiutare!

[URL="http://www.china-altec.com/DownloadFile/PC900_English_Manual.pdf"]http://www.china-altec.com/DownloadFile/PC900_English_Manual.pdf[/URL]

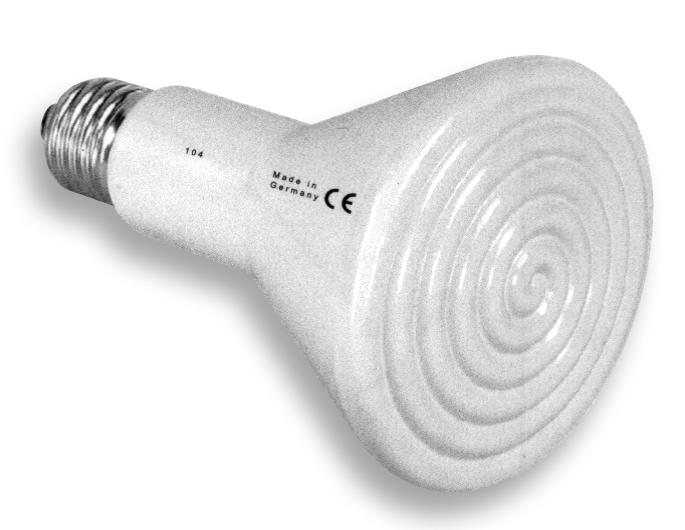

oppure usare queste lampadine come top heater (2 o 3..sono da 250w l'una)

EDIT

[djsaso]

interessato anche io

[Armand]

forse mi conviene non prendere il controllore delle temperature...compro solo l'elemento del top heater e compro un dimmer da 800w e lo gestisco con quello..ovviamente monitoro le temperature con 2 o 3 termocoppie e vedo quanta potenza viene richiesta per i bga. che dite? anche se è meno accurato risparmio una 70ina di euro

[djsaso]

forse mi conviene non prendere il controllore delle temperature...compro solo l'elemento del top heater e compro un dimmer da 800w e lo gestisco con quello..ovviamente monitoro le temperature con 2 o 3 termocoppie e vedo quanta potenza viene richiesta per i bga. che dite? anche se è meno accurato risparmio una 70ina di euro

Io credo che se abbiamo pasiensa e ci studiamo la cosa, riusciamo a fare una macchina di rework veramente ottima
Vediamo se trovo altre informazioni o persone che hanno già fatto questo esperimento

[djsaso]

Cosi ho pensato di fare:


Il mio sogno XD
Poi ci aggiungo termocoppie, luce, ventola per raffreddare la scheda ecc..

[xboxaro]

siete dei pazzi XD

[DooM]

Io seguo

[Armand]

no salvatore non entra il controller li dentro..io credo che con un dimmer lo controlli senza problemi..dal "cannone" del top heater escono 4 fili...2 sono della ventolina di raffreddamento e 2 della piastra..con un dimmerino da 800-1000w regoli la piastra e le temp desiderata la gestisci attraverso le termocoppie

[Armand]

saso ho tradotto il sito web del cinese pazzo. ho capito come fare

[djsaso]

saso ho tradotto il sito web del cinese pazzo. ho capito come fare

Miiiii SEI UN GRANDE

[djsaso]

no salvatore non entra il controller li dentro..io credo che con un dimmer lo controlli senza problemi..dal "cannone" del top heater escono 4 fili...2 sono della ventolina di raffreddamento e 2 della piastra..con un dimmerino da 800-1000w regoli la piastra e le temp desiderata la gestisci attraverso le termocoppie

Il dimmer me lo posso costruire con un triac regolo fino a 1600W

[DooM]

Dj puoi tradurre un po per me?? dimmer? triac? xD

grazie!

[Armand]

nahh senza dimmer! ho capito anche come costruirmi il top heater..è una fesseria la placca costa 39 dollari..poi di prende un tubo di metallo quadrato e una ventol e ti costruisci la struttura

@DooM il dimmer è un dispositivo che viene comunemente usato nelle case per variare l'intensità di una luce..solitamente c'è un pomello che gira e ti permette di regolare la luminosità!

[djsaso]

Dj puoi tradurre un po per me?? dimmer? triac? xD

grazie!

il triac è un dispositivo elettronico che viene comunemente utilizzato per la variazione di una tensione alti come ad esempio motori in VAC, lampadine a incandescenza,trapani,ecc.. in sostanza è utilizzato tramite i collegamenti opportuni come regolatore di tensione di alta potenza. Un esempio di regolatore di bassa tensione è il famosissimo LM317;questo viene utilizzato come regolatore di tensione in circuiti più piccolini. Quoto pienamente quello che ha detto CASOLINO. Il dimmer invece è un dispositivo completo che va collegato alla corrente di casa e tramite una manopola varia la tensione di uscita. Dentro al dimmer probabilmente ci potrebbe essere un triac

[xboxaro]

ma quà siete tutti pazzi XD

[Armand]

ho capito come costruirmi da solo un top heater con elemento ceramico ad infrarossi e come controllarlo tramite un controllere di temperatura pid e una termocoppia. tutto spendendo intorno ai 70 euro. grazie a djsaso che ha collaborato al progetto! potete chiudere grazie!

[Raiden]

ti blocco subito, come top non usare ceramico, usa una pistola ad aria calda modificata, il ceramico non è per nulla preciso

[Armand]

grazie per la dritta raiden! scusami ma...modificata in che senso? io ho una stazione saldante con saldatore e aria calda..non posso usare direttamente quella?

tu dici di usare il controllore di temperatura e la termocoppia con una heat gun?

EDIT

[Raiden]

esatto, potenza e flusso ce li hai, devi solo fare la regolazione

[Armand]

perfetto..allora magari vedo di comprare una heat gun con pompa interna alla pistola e non pompa interna alla stazione in modo da distribuirmi il controllo del calore con il controllore della temperatura e l'intensità del soffio con un dimmerino. grazie per le dritte!
