Aiuto aSUS Jack power bruciato potreste aiutarmi su come muovermi consigli ecc

[carlo18]

Aiuto aSUS Jack power bruciato potreste aiutarmi su come muovermi consigli ecc

[leonemax81]

prima di tutto lo devi cambiare e poi si va avanti.... sicuramente cosi non ti parte...

[Scruffy]

controlal se il positivo è ok o sta a massa... se st aa massa hai pcb incorto e va isolato danno senno bruci il pcb che oltra a far puzza di bruciato aumenta la probabilità di fare maggior danni .

[carlo18]

Ciao scusate mi spiegate come devo procedere cioe come faccio a capire che sta a massa e se sta a massa come faccio ad isolarlo grazie

[giga.91]

Povero PCB..
Col tester in modalità ciclico controlla che non suoni mettendo i puntali sul condensatore

[url]https://www.dropbox.com/s/36uqb5dpt20d8gj/2015-12-08%2002.49.45.png?dl=0[/url]

Ps puliscilo per bene

Inviato dal mio GT-I9505 utilizzando Tapatalk

[carlo18]

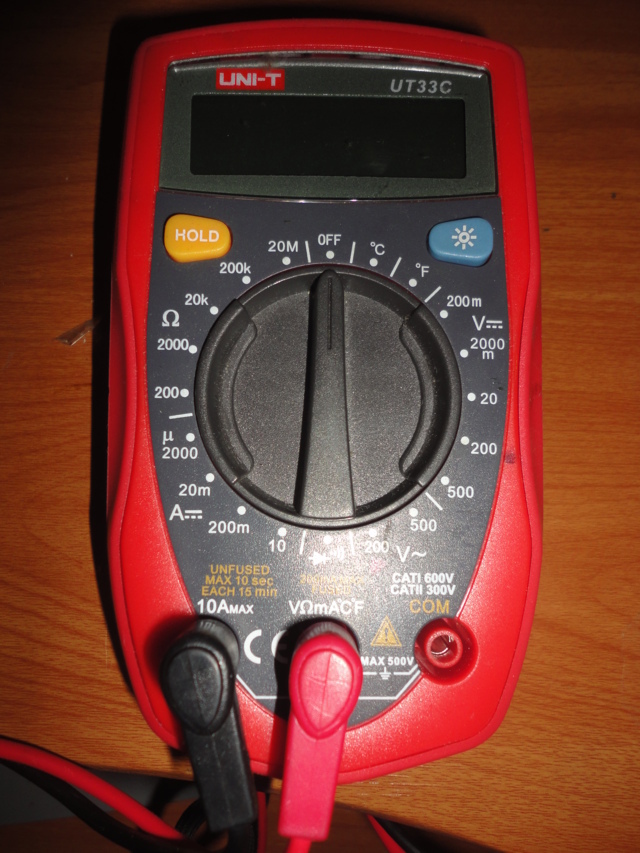

ciao dove posizione la il cursore del tester

[giga.91]

Nel verso opposto di off....
ma lo devi sostituire tu il connettore?

Ok allora salda il nuovo connettore

Inviato dal mio GT-I9505 utilizzando Tapatalk

[carlo18]

OK
allora comprerò'
alcool isopropilico
disossidante per contatti
flux
e mi faro' prestare una stazione saldante ad aria
SU QUESTA PROCEDURA COSA NE PENSI ?

[cannealvento]

Allora...... puoi pulire anche con solvente, quello per lo smalto delle unghie della mamma va bene, una volta pulito tutto per bene salda il connettore nuovo con il saldatore a stilo, NON COLLEGARE ALIMENTATORE, metti il tester su cicalino e prova se mettendo un puntale nel pin centrale del connettore e l'altro sul bordo in lamiera.
Se NON suona va bene se suona hai un corto e va isolato

[carlo18]

ok domani procedo' e vi terrò aggiornati su tutto ...grazieeee

[carlo18]

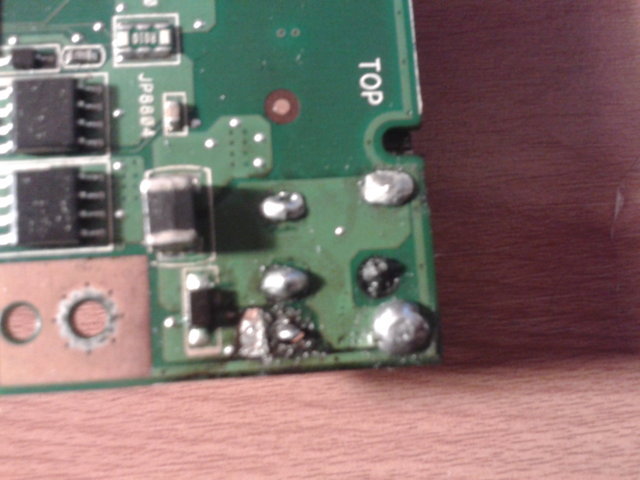

Ciao ragazzi volevo aggiornarvi cmq ho montatto il jack ma ho un corto come devo fare ad isolarlo ???

[giga.91]

Dove hai il corto? Se lo hai tra vcc e gnd e prima di mettere il connettore non lo avevi allora lo avrai causato saldando.
Rimuovi il connettore, pulisci e risaldalo



Inviato dal mio iPhone utilizzando Tapatalk

[carlo18]

dov''e non ho saldato li se va do a saldare suona poi ho provato a collegare l'alimentatore parte po si spegne ho inserito la batteria e non carica

[giga.91]

Perdonami ma non ti seguo.
Hai tolto il connettore.. Hai fatto bene! Adesso pulisci togliendo tutto quello stagno.. Appena hai finito rifai la misura del cicalino sul condensatore e mi dici se suona.

Ps.. Se il pc accende e si spegne dopo allora il connettore era messo bene e il problema e altrove. Perora sistema però il connettore, al resto ci pensiamo dopo


Inviato dal mio iPhone utilizzando Tapatalk

[carlo18]

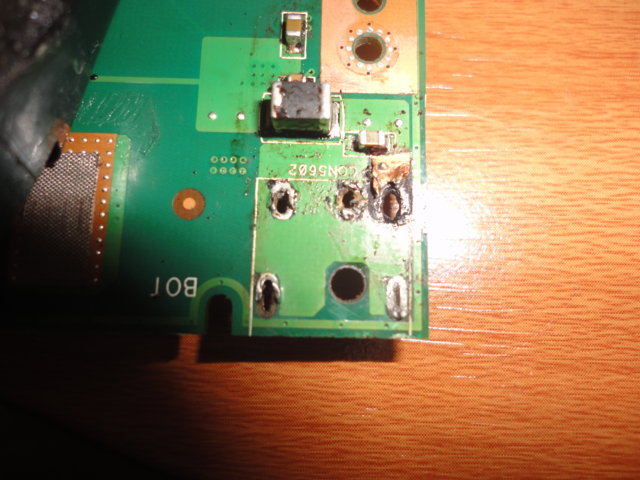

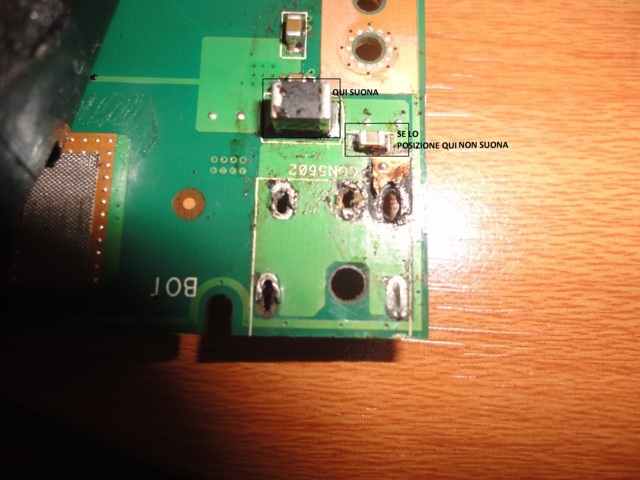

ciao ho tolto tutto lo stagno il condensatore suona cmq adesso non si accende piu

[Modesto1993]

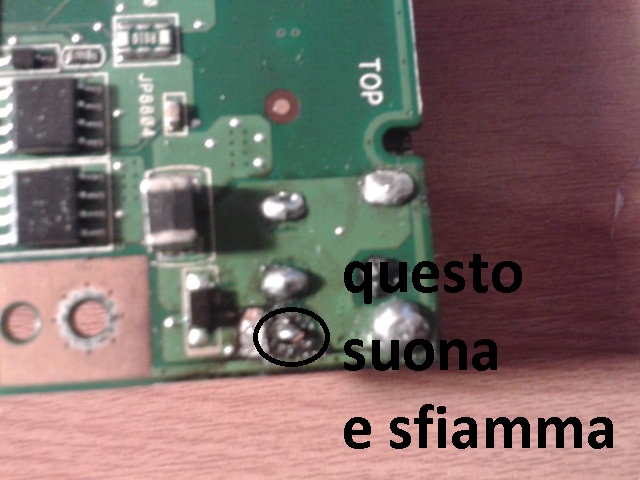

Segui i consigli che ti danno, in quel punto ci sara un corto circuito, non collegare l'alimentatore muoviti col tester, verifica anche il diodo che si trova affianco alla zona che hai cerchiato e controlla (in modalità cicalino) se il tester suona.

[giga.91]

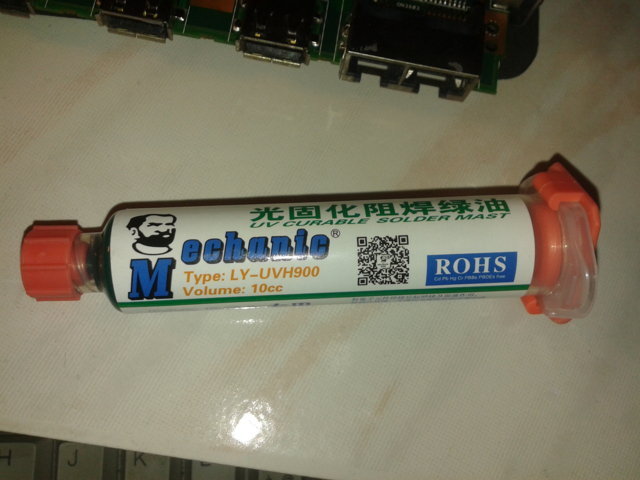

Ok... mi fai vedere la zona pulita? Per capire anche come sei messo con la solder mask

Inviato dal mio GT-I9300 utilizzando Tapatalk

[carlo18]

ciao scusa domani posto le foto.. di come sta la situazione

[carlo18]

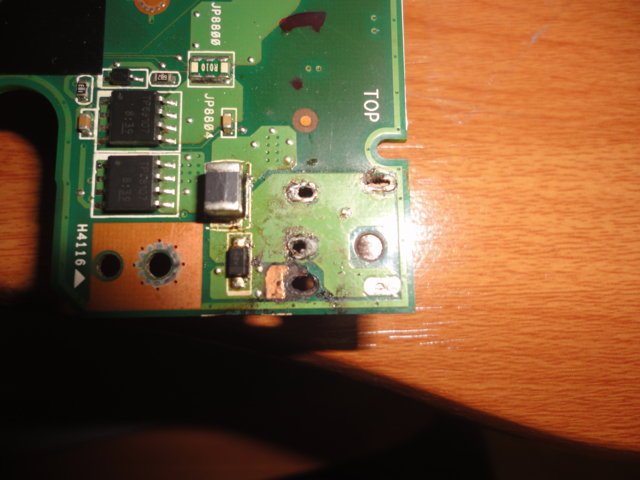

Prima Cosa Auguri di Un sereno NAtale ho tolto lo jack la situazione si presenta cosi

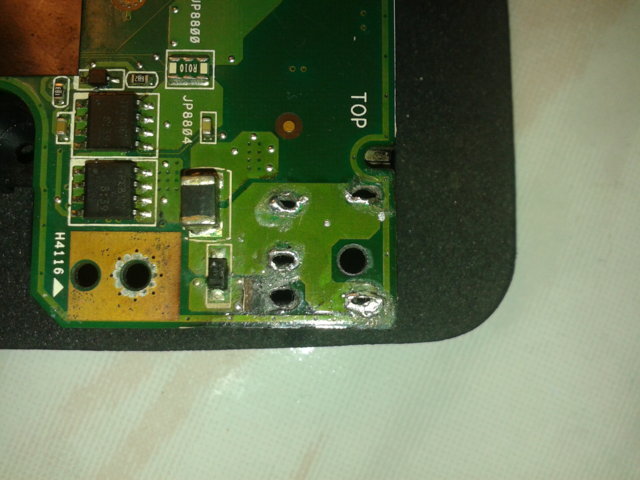

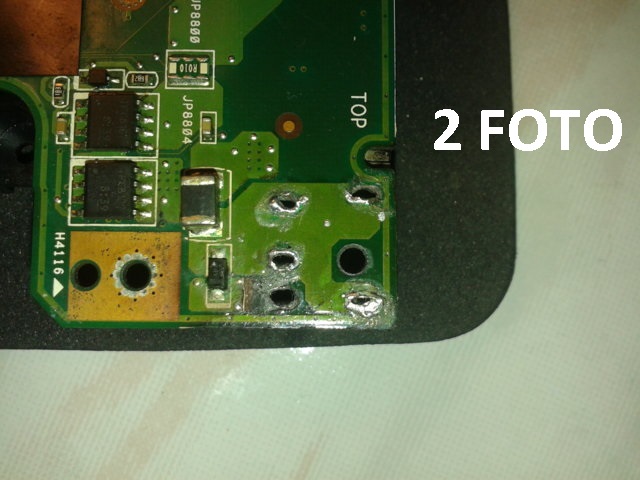

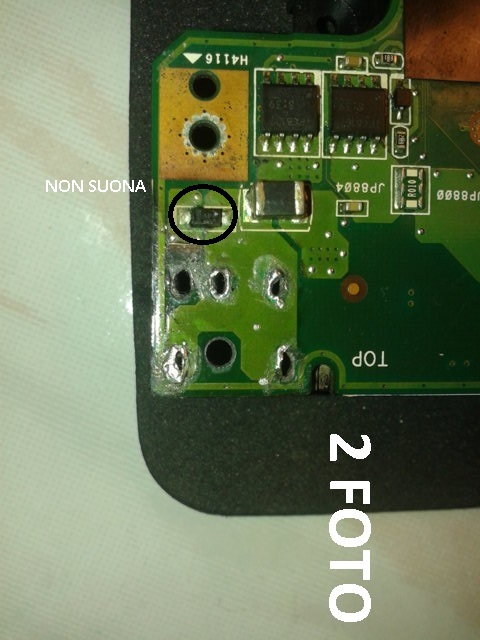

La seconda foto e la parte dove vanno i cinque punti di saldatura

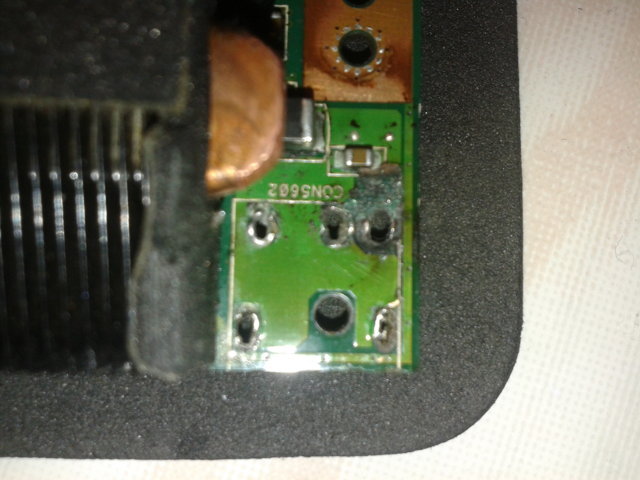

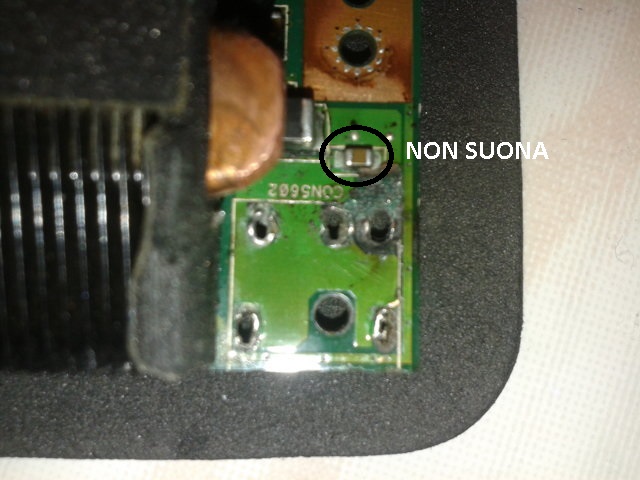

la prima foto e dove c'e l'altra parte

[giga.91]

Auguri anche a te
Ok perfetto.. Adesso salda il connettore.
Fatto ciò, per assicurarti che lo hai saldato bene accertati che ai capi del condensatore "non suoni" e se è cosi collega l'alimentatore e misuri la tensione ai capi dello stesso


Inviato dal mio iPhone utilizzando Tapatalk
