Acer 5735z funziona ma in carica va in corto alimentatore...

**mimmos82** · 24-02-15

Ciao raga, il mio portatile ha voluto abbandonarmi all'improvviso, nel senso che il pc senza collegarlo alla rete elettrica funziona...come collego il caricatore, la luce stessa del caricatore si affievolisce segno che ce un corto. Smonto il pc controllo il connettore (che non e quello saldato direttamente sulla SK madre) nessun corto...quindi presumo che ci sia qualcosa che e saltato sulla SK madre...mi aiutate a capire dove potrebbe essere? Grazie posto. Foto
[/IMG][/IMG]

**marco772005** · 24-02-15

Con alimentatore e senza batteria che succede?

**mimmos82** · 24-02-15

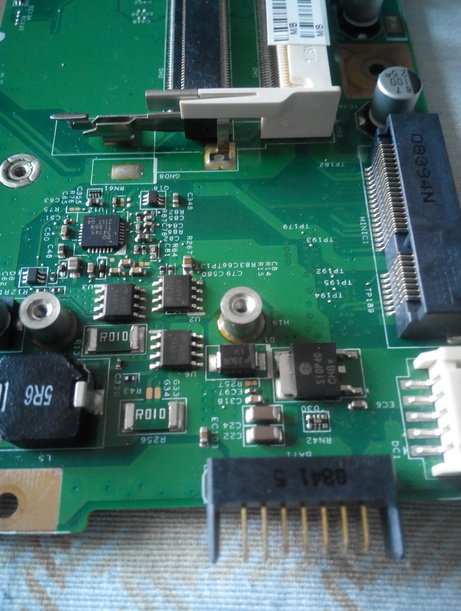

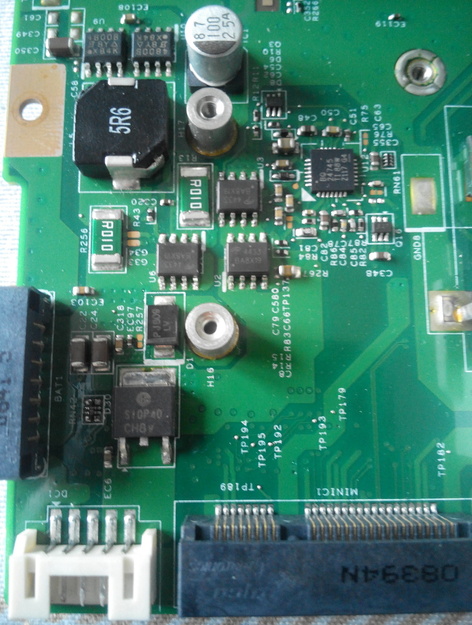

stessa cosa, con batteria carica funziona perfettamente, la cosa strana e che non so come sia potuto accadere...bho..posto foto perchè prima non l'ha caricata.

Nome: 2.jpg
Visite: 179
Dimensione: 140.7 KB

Nome: 3.jpg
Visite: 163
Dimensione: 127.8 KB

**marco772005** · 24-02-15

Ti conviene scaricare lo schema e fare qualche misura.
Cosi ben poco puoi fare.

**mimmos82** · 24-02-15

spero di trovarlo e risolvere il problema...intanto se qualcuno ha una dritta da darmi è ben accetta..

**pocoyo2** · 24-02-15

Provato un altro alimentatore?

from Galaxy NOTE 3

**Scruffy** · 24-02-15

hai un condensatore o mosfet in corto. alimentatore è ok. ho un acer in corto e alimentatore fa la stessa cosa

edit: rimuovi pr58, pq10, pr62 e vedi se corto sparisce.

in caso rimuovi pl1 e vedi se sparisce, n caso rimetti pl1 e togli pc3 e pc4.

**mimmos82** · 24-02-15

@pocoyo2 si ho provato stesso difetto...@scruffy lo penso anche io domani tiro su quel MOSFET e lo testo...faccio sapere grazie

**mimmos82** · 25-02-15

grazie scruffy oggi provo e ti faccio sapere...

**mimmos82** · 25-02-15

Scruffy non ho trovato nessuna traccia di quei componenti che mi hai menzionato tu tutto ho trovato tranne quelli che iniziano con P...

**Scruffy** · 25-02-15

non combacia con lo schematic che ho trovato. a me era la-4855 . posta codice scheda madre.

**suns73** · 26-02-15

...ma hai provato un altro alimentatore?

Suns73 - Good Work

**mimmos82** · 26-02-15

Altro alim provato stesso problema...
SK modello:
cp2-intel MB
08219-1
48.4k801.011

**Scruffy** · 26-02-15

vedi se trovi qualche altra scritta .

**mimmos82** · 26-02-15

Originariamente Scritto da Scruffy

vedi se trovi qualche altra scritta .

credo di aver trovato lo schema...posto allegato

acer_aspire_5235_5535_5735_wistron_cathedral_peak_ii_rev_sc_sch (1).pdf

per chi può servire, ho trovato [URL="http://elektrotanya.com/"]qui[/URL] lo schema...
