Nessun output video su hp pavillion g6 1015sl

[Babilozzo]

Buongiorno! Mi hanno dato questo laptop per fare una diagnosi in quanto l'output video é assente su tutte e 3 le uscite lvds/hdmi/vga. Anche se il pc si accende. A vedersi si direbbe che la gpu sia deceduta.. ma mi piacerebbe sapere se sia possibile verificare le tensioni di alimentazione della gpu/vram tanto da essere certi insomma. Ovviamente non sapendo esattamente cosa e dove misurare , a disposizione per gli amanti della natura e non solo lo schema della R22 qui!

[url]https://docs.google.com/file/d/0B4P75Q8O8zi3YWZyOVFid3hUTnM/[/url]

E nel mentre guardatevi qualche mio scatto


Logicamente qualsiasi consiglio in merito è ben accetto. Ciao!

[Armand]

è il northbridge

[Babilozzo]

è il northbridge

Ah! Bene! ti è già capitato un caso simile?

Sto aspettando che mi arrivi la mail da notebookschematics , dopo posto il link dello schema lol

[Armand]

quando c'è il northbridge AMD 216-xxxxxx è lui, senza farci troppi giri

[Babilozzo]

Che si trovano da sostiutire questi porcherie di northbridge? , (ho capito allora perchè c'è scritto 1 YEAR WARRANTY hahaha) intanto prossimamente vedo se posso capire almeno se le tensioni arrivano tutte, se è stato progettato per rompersi immagino non ci sia una speranza di migliorare la situazione, cmq il radiatore e la ventola erano pieni di polvere, asd è per via del surriscaldamento che ha ceduto immagino. (probabilmente)

[Armand]

si si trovano. io li ho perchè tieni conto che sono i chip che reballo maggiormente

[Babilozzo]

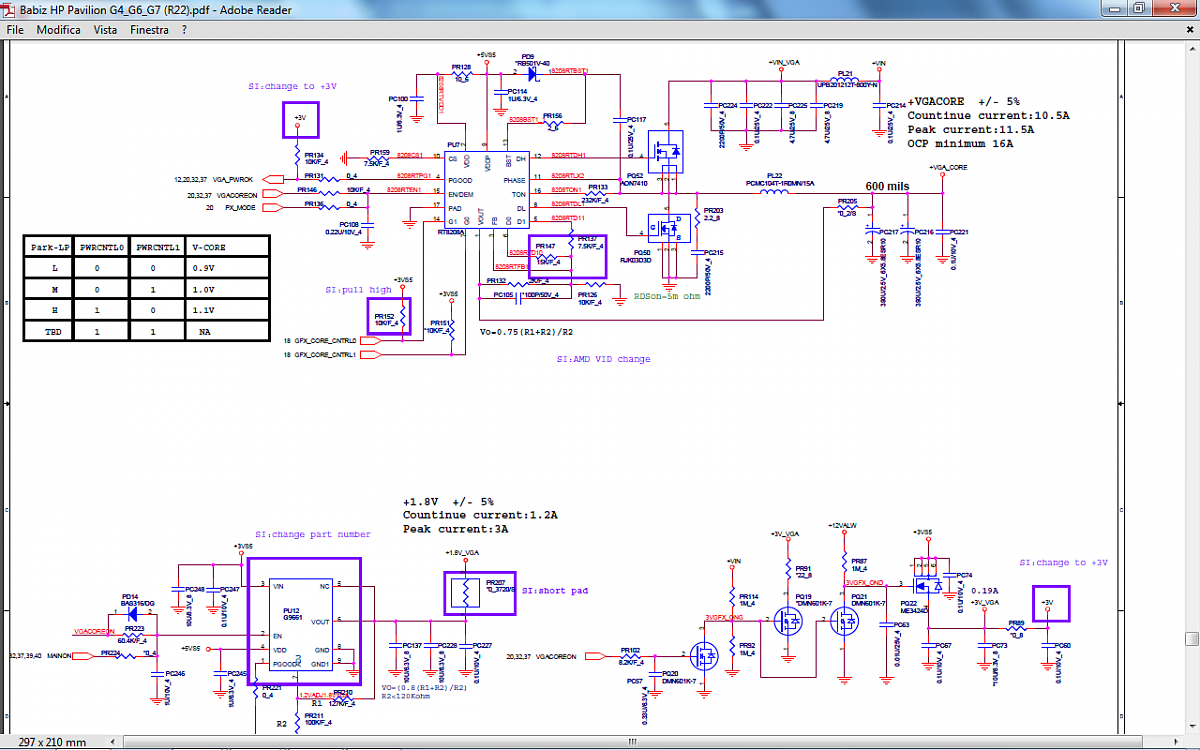

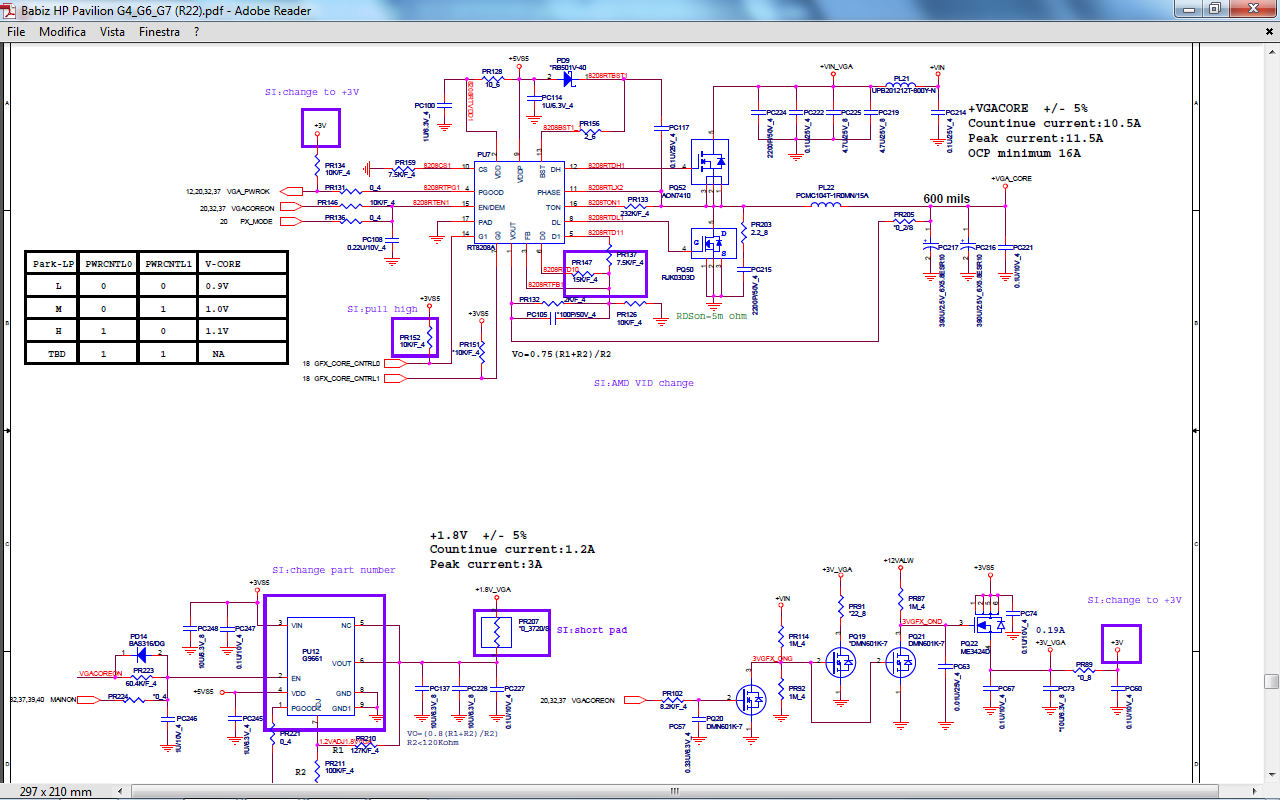

Aggiunto il link nel primo post allo schematico della scheda madre R22 se a qualcuno interessa. (9 euro ben spesi haha)

Stasera ci guardo se trovo qualcosa di interessante anche se come dice arnand c'e da sostituire il n.b. cazzotti.

[Scruffy]

grazie per lo schematic, controlla resistenza su l9 e l16 se in corto. se in corto probabile nb

[Babilozzo]

grazie per lo schematic, controlla resistenza su l9 e l16 se in corto. se in corto probabile nb

Bell'uomo
ho misurato le induttanze (L16) e non vanno a massa.
L9 non esiste (solo serigrafia) ma anche sulle altre (L27 L29) in zona nortbridge sembra tutto ok.
Arriva anche la tensione di 1.8v quando accendo.

[Scruffy]

controlla se pl22 è in corto e se non lo è, quando lo accendi se arriva corrente.

controlla volt su pu7. tutti i pin, prima e dopo di acceso

[Babilozzo]

controlla se pl22 è in corto e se non lo è, quando lo accendi se arriva corrente.

controlla volt su pu7. tutti i pin, prima e dopo di acceso

PL22 è OK!

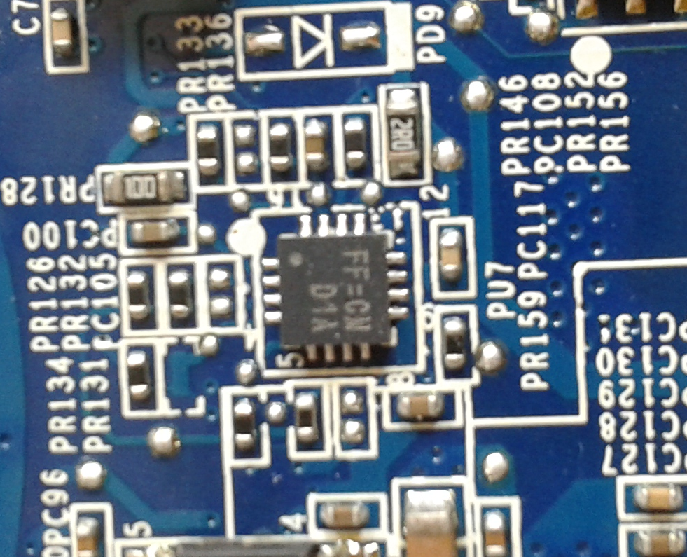

Bene ho ripreso con le misurazioni oggi che avevo tempo ! Incazzato PU7!! , ma nulla che non si possa misurare con uno spillo har har

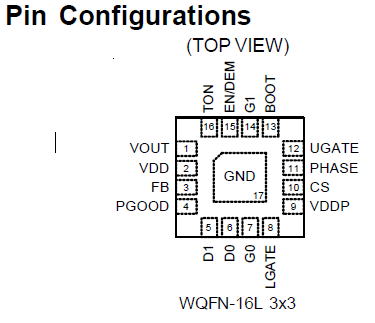

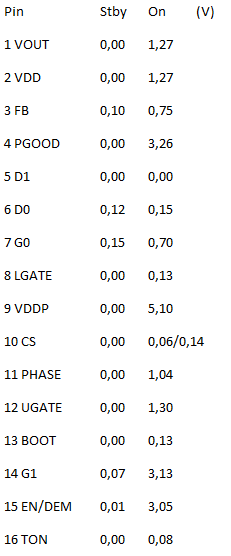

Ecco la tabella delle misure, per fortuna i pin centrali sono collegati alle resistenze / condensatori intorno al perimetro del RT8208 perchè avevo la strizza di fare corti a manetta .. cmq:


Una cosa strana che ho rilevato è che i pin 1 e 2 sembrano essere in corto , il tester segna continuità fra di loro , ma non dovrebbero essere separati come da schema? mhm .

[Scruffy]

pu7 secondo me è ok. se parte ma da schermo nero secondo me o vga o nb, e se ricordo bene il tuo è uno di quei notebook con nb difettoso....

[joy]

il link x lo schema non lo vedo qualcuno sa dirmi perche???

Intanto prova con una scaldatina al NB
temperatura circa 350/380 gradi a 3 cm di distanza in modo circolare per 60 secondi

[Babilozzo]

pu7 secondo me è ok. se parte ma da schermo nero secondo me o vga o nb, e se ricordo bene il tuo è uno di quei notebook con nb difettoso....

Mucho grazie per le dritte. Ci sarei arrivato forse anche io con tempistiche bibliche. E'sempre bello trovare un'amico che ti dà una mano cazzotti.

il link x lo schema non lo vedo qualcuno sa dirmi perche???

Intanto prova con una scaldatina al NB
temperatura circa 350/380 gradi a 3 cm di distanza in modo circolare per 60 secondi

Il link è su google drive non so se lo vedi senza account.
Potrei anche provare a dargli una scaldata cazzotti ormai perso per perso ma sono convinto che farei solo maggiori danni senza un'attrezzatura adeguata.

[Tommino81]

Buon anno anche a te' babyz

[URL="http://s1342.photobucket.com/user/tommino81/media/20150101_113806_zpsd2a37c89.jpg.html"][/URL]
[URL="http://s1342.photobucket.com/user/tommino81/media/20150101_135306_zps43cc3b53.jpg.html"][/URL]

[Babilozzo]

Tanta roba. ti ringrazio 💕

[Tommino81]

Mi dispiace solo averti fatto adpettare un po, ma tra feste, e spedizioni mi sono perso un pochetto!


Inviato dal mio LG-D855

[Babilozzo]

No problem vai quando puoi vez. Nuove feste anche a te 💕

[Scruffy]

un bell'undervolt ?

[Tommino81]

Naaa, non undervolto nulla , poi babyz decidera' che farci
