problema con amplificatore da auto

[giulius88]

solo quelli che mi sono esplosi o anche gli altri...in tutto saranno na trentina...

[giulius88]

polarità controllata e ok...i condensatori sono da 80v...

[X-ray]

Stacca solo quelli esplosi e vedi che tensione arriva su di loro

Inviato dal mio GT-I8150 utilizzando Tapatalk

[giulius88]

ho una batteria da auto e ci vorrei collegare l'amply...per il rem servirebbe un'autoradio ma se gli do il 12v dalla batteria non è la stessa cosa

[X-ray]

si, è la stessa cosa puoi anche usare un alimentatore atx x accenderlo cmq da questa affermazione capisco che le tue conoscenze sn scarse....noi ti aiutiamo ma se non sai dove mettere mano la vedo dura

[caiomasters]

ho controllato D323-D324-D423-D424 ma sembrano funzionanti...hanno rispettivamente i valori uguali ma opposti di segno come giusto che sia...

questa tua affermazione mi lascia qualche dubbio

potresti gentilmente dirmi quale è il valore "uguale" che misuri sui capi dei diodi?
è quale è il segno opposto che misuri?
poi ancora potresti sollevare (dissaldare) solo da un lato il diodo e ripetre le misure?
e ancora potresti farlo per tutti e 12 i diodi che si vedono sul secondario? grazie

[giulius88]

hai ragione...non è proprio il mio ramo però mi hanno dato sto lavoretto e preferirei tenermelo stretto più che affidarlo ad altri...visto che ancora sono solo a un mese dall'inizio della mia attività...se comincio a rinunciare lavoro è la fine!!!cmq ho tanta pazienza e se ne avete anche voi riusciremo a risolvere il problema

per quanto riguarda il valore dei diodi è di 0,57 per tutti e quattro...

[giulius88]

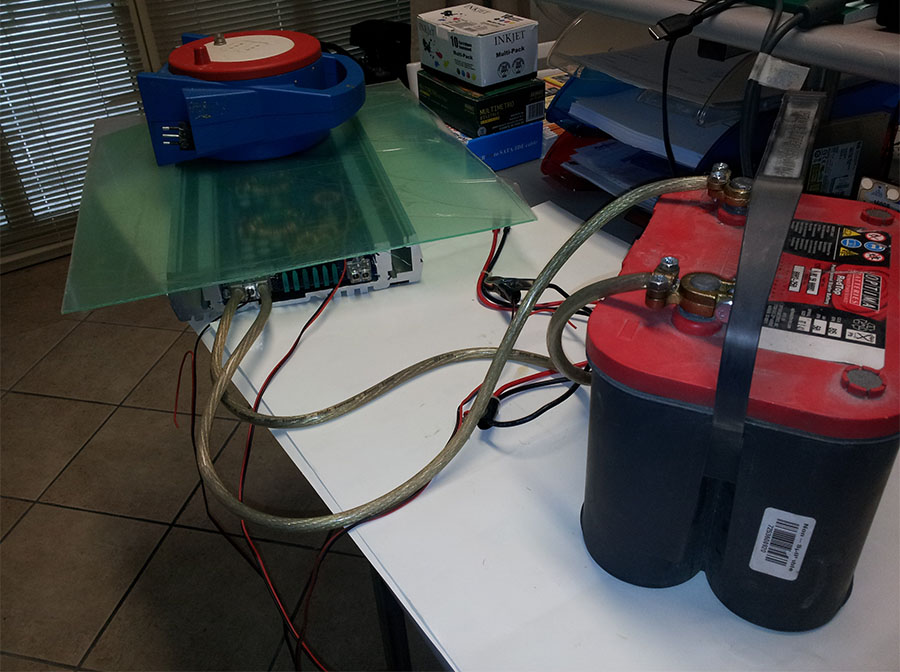

ecco la bomba!!! ho tolto il condensatore C336 e ho collegato due cavi al posto del C336 collegati a sua volta al tester che ha misurato 69,4 v...quindi assorbimento inferiore alla portata dei condensatori stessi di 80v...



provo a tenerlo acceso per un po per vedere che succede???

[AtTiLa`]

Se i rettificatori sono buoni e la tensione è quella bisogna controllare le dispersioni tra massa comune e massa tensione in quanto quei condensatori svolgono quella funzione di disaccoppiamento per dare maggiore stabilità quando deve "sparare" i bassi. (motivo per cui sono così grossi)

[giulius88]

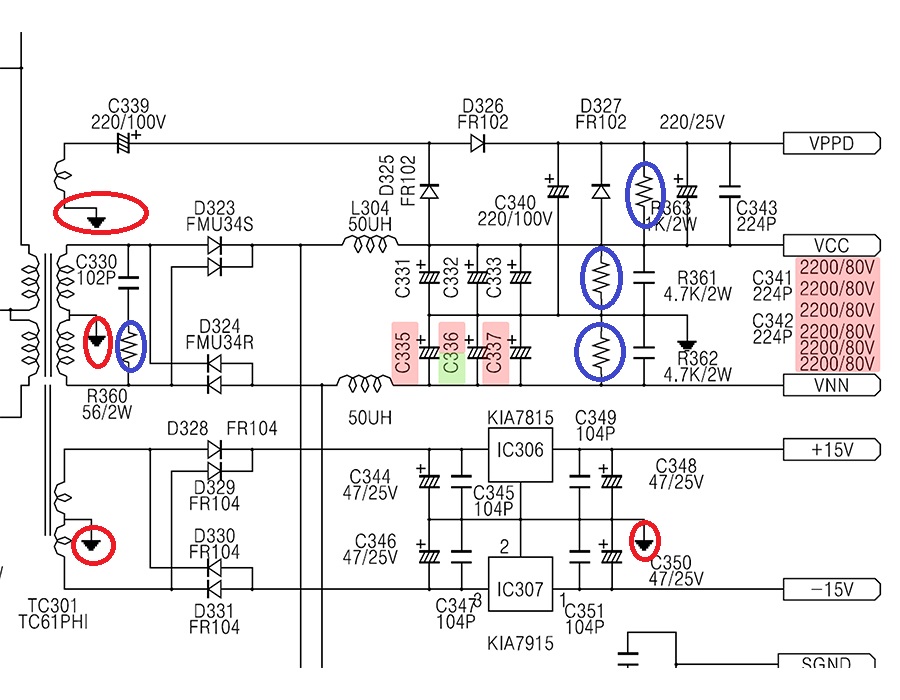

quindi guardando lo schema dovrei controllare la tensione nei punti cerchiati in rosso e in blu se non ho capito male...ringrazio sempre per la vostra disponibilità

[X-ray]

in rosso hai cerchiato i punti di massa

[giulius88]

si sono i punti di massa riguardanti la zona interessata dei condensatori che saltano...

[crystalsound]

Controlla quei doppi diodi, dissaldali però per sicurezza. E mi sembra anche strano misurare 69V su un ramo in cui ci siano condensatori da 80V. Di solito sono abbondantemente sovradimensionati, ad esempio nelle tv sul ramo dei 5v si montano condensatori da 10/16V, sul ramo dei 12V da 25/35. Questo proprio per prevenire scoppi dovuti a malfunzionamenti o alla tolleranza stessa dei condensatori, che col passare del tempo perdono sempre più efficienza.

[giulius88]

intendi questa serie D323-D324-D423-D424...perchè li ho già dissaldati, controllati e davano 0,57...

[crystalsound]

E allora sono buoni, misura tutti gli altri diodi e resistenze nella zona, sempre smontandoli (IMHO)

[giulius88]

appena controllati i diodi D325-D326-D327...tutti misurano 0,75

resistenza R362 4,64....R361 4,60 con multimetro su 20k

[AtTiLa`]

Controlla il circuito I306 e I307 in specifico le tensioni con relativa polarità ai capi dei condensatori C344, C346, C348 e C350 per verificare che siano fisse e stabili e non portano inversioni di polarità.

[giulius88]

allora...ho appena controllato le tensioni in entrata e uscita di IC306 23,7-14,9 e IC307 23,4-8,3 con fondoscala 200 DC...cosa strana sono questi 8,3 che in teoria dovrebbero essere in negativo ma che il multimetro da come positivo...inoltre mi sembra un po bassino questo valore...cosa ne pensate???

ho misurato a monte dei regolatori e ho visto che uno da 47v l'altro da 0...

adesso sto per misurare l'uscita del trasformatore

[crystalsound]

All'uscita del trasformatore non misuri niente se non dopo i doppi diodi raddrizzatori...comunque IMHO quella zona non c'entra, sinceramente mi sarei limitato a sostituire tutti e 6 i condensatori verificando che non ci siano corti...saltano i condensatori sul secondario, è routine.

[giulius88]

i 6 condensatori li ho cambiati...solo che non ho risolto perchè uno di questi è nuovamente saltato...

una cosa che non avevo fatto prima di sostituire i condensatori era quella di vedere eventuali corti come hai detto tu...quindi ho ritolto i condensatori uscendo fuori questa situazione:
C333 puntali dritti = piccolo bip e nessun segno di vita
C333 puntali invertiti = piccolo bip e 432
C335 e C336 = nessun segno di vita e nessun bip anche se invertiti i puntali
C337 puntali dritti = 1400 senza bip
C337 puntali invertiti = 428 senza bip
C331 puntali dritti = piccolo bip e nessun segno di vita
C331 puntali invertiti = piccolo bip e 436
C332 puntali dritti = nessun segno di vita e nessun bip
C332 puntali invertiti = piccolo bip e 433

cosa ne pensate
