Circuito per deviare un flusso di corrente

[Rockever82]

ciao ragazzi, è da un pò che vi seguo e ho notato che siete tutti molto informati riguardo questo bel mondo di elettronica e console.
Vorrei chiedervi un consiglio su un piccolo aggeggino che mi piacerebbe realizzare.

Praticamente ho la necessità di uno switcher usb che invii corrente ad un terzo dispositivo (quello in alto) da una fonte da me scelta.

Ho fatto un disegno che spiega la funzione



Per costruire questo circuito credo di aver bisogno di:

1 basetta millefori
3 connettori usb femmina
1 deviatore (?)

Quello che volevo chiedervi era riguardo il deviatore, va bene uno normale a due vie?
oltretutto volevo aggiungere due led colorati in base a quale parte è selezionata (se destra o sinistra)

essendo non proprio pratico di elettronica volevo capire se è possibile realizzare questo coso
e se ho bisogno di ulteriori componenti che magari essendo nabbo ho dimenticato di menzionare

vi ringrazio di cuore per i consigli che potete darmi

[brunosso]

comprare un trasformatore 220v-5V è troppo?

Di che amperaggi parliamo? Se hai pensato una cosa del genere vuol dire che il dispositivo in alto, assorbe una corrente maggiore di tutti i trasformatori che hai a casa...o che hai provato a collegare

[Rockever82]

mi mancano infatti queste nozioni.

Il dispositivo in alto deve ricevere la corrente che trasmette una porta usb dal pc o dalla ps4 ad esempio.

Cerco di spiegare in maniera migliore:

il dispositivo in alto è un dispositivo audio
esattamente questo:



se noti, da questo soundblaster esce un cavo mini-usb che poi va collegato al pc da cui prende la corrente per accendersi.
A me l'aggeggio di sopra mi serve per poter collegare il sound blaser senza dover ogni volta staccare il cavo dal pc e collegarlo alla ps4 per farlo interfacciare

dunque con uno switch, il sound blaster si accenderebbe da pc o da ps4 in base a dove collego il tutto, dandomi piene funzioni

dato che in base a dove è alimentato funziona in maniera differente

[brunosso]

mi mancano infatti queste nozioni.

Il dispositivo in alto deve ricevere la corrente che trasmette una porta usb dal pc o dalla ps4 ad esempio

di che dispositivo parli? è segreto o lo puoi scrivere?

[Rockever82]

editato qui sopra

[brunosso]

dal manuale è possibile alimentarlo anche solo da xbox o ps3.
Forse ora ho capito, in pratica tu vuoi usarlo sia con pc che con console, ma senza staccare i cavi giusto?

[Rockever82]

hai capito perfettamente

allora io VOLENDO posso alimentarlo sempre dal pc.
Però se volessi utilizzarlo da ps4 a piene funzioni compresa la chat vocale

devo NECESSARIAMENTE staccarlo da pc, collegarlo alla ps4 e farlo accendere e funzionare da ps4
altrimenti certe funzioni audio non mi funzionano, dev'essere la ps4 a dargli la corrente

ecco spiegato perchè quel disegno lì sopra

[brunosso]

[url=http://www.ebay.it/sch/i.html?_sacat=0&_nkw=commutatore+usb&_frs=1]commutatore usb | eBay[/url]

ti consiglio di comprare qualcosa già fatta. Le usb hanno vari problemi con le schermature, e switchare sottotensione nn potrebbe essere cosa gradita ai dispositivi.
Cerca un "commutatore usb" con prese di tipo A visto l'uso che ne devi fare

[Rockever82]

dici che sarebbe rischioso?
conta che dovrebbe essere qualcosa a 3

ACCESO - OFF - ACCESO

tra una switchata e l'altra il sound blaster si spegnerebbe

[brunosso]

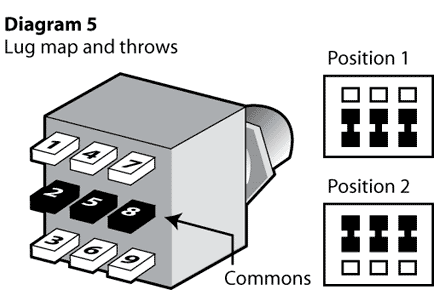

il problema è trovare lo switch che ti permette di interrompere tutti i pin, dovresti comprare uno switch a 5 poli (considerando anche la schermatura dell'usb) e 3 posizioni, a meno di usare più switch come questo (in questa foto è a 2 posizioni ma si trova anche a 3), a 3 posizioni, e 3 poli... Ne usi due e ti avanza un polo



[url]http://www.ebay.it/itm/2PZ-INTERRUTTORE-COMMUTATORE-a-leva-a-3-posizioni-3P3T-ON-OFF-ON-2A-250VAC-/190917928482?pt=Interruttori_e_prese&hash=item2c73 986622&_uhb=1[/url]

questo va bene ad esempio, ne devi usare 2

[Rockever82]

si infatti, la seccatura è il dannato deviatore che dovrò sicuramente ordinare su internet
l'idea mi era venuta guardando gli switch degli aggeggini del team xecuter che hanno quei pulsantini neri tipo questo



ho visto qualcosa del genere però qui si parla di condividere tastiere e mouse al pc e poi hanno una dimensione esagerata
volevo fare qualcosa di piccolo

[url=http://www.ebay.it/itm/SWITCH-COMMUTATORE-AUTOMATICO-2-PORTE-USB-CON-SOFTWARE-/140715842694?pt=Componenti_elettronici_passivi&has h=item20c3515c86&_uhb=1]SWITCH COMMUTATORE AUTOMATICO 2 PORTE USB CON SOFTWARE | eBay[/url]
[url=http://www.ebay.it/itm/SWITCH-COMMUTATORE-MANUALE-USB-2-0-STAMPANTE-PC-/250853487191?pt=Cavi_Prolunghe_Convertitori&hash=i tem3a68087257&_uhb=1]SWITCH COMMUTATORE MANUALE USB 2.0 STAMPANTE PC | eBay[/url]
[url=http://www.amazon.it/Digitus-DA-73300-switch-seriali/dp/B005F0HTCW/ref=sr_1_156?s=pc&ie=UTF8&qid=1393177050&sr=1-156&keywords=switch+usb]Digitus DA-73300 switch seriali: Amazon.it: Informatica[/url]
[url=http://www.amazon.it/Belkin-F1U201VEA1-BELKIN-PERIFERICHE-SWITCHBOX/dp/9792270795/ref=sr_1_45?s=pc&ie=UTF8&qid=1393176858&sr=1-45&keywords=switch+usb]Belkin - F1U201VEA1 - BELKIN - SWITCH PER UNITÀ PERIFERICHE 2X1 USB SWITCHBOX USB: Amazon.it: Informatica[/url]
[url=http://www.amazon.it/InLine-60603I-switch-keyboard-video-mouse-kvm/dp/B00AJEDKAO/ref=sr_1_17?s=pc&ie=UTF8&qid=1393176641&sr=1-17&keywords=commutatore+usb]InLine 60603I switch per keyboard-video-mouse (kvm): Amazon.it: Informatica[/url]

[brunosso]

[url=http://www.ebay.it/itm/SWITCH-COMMUTATORE-MANUALE-USB-PER-COLLEGARE-UN-DISPOSITIVO-USB-A-2-PC-CMPSWIT40-/281231097924?pt=Hub_e_Switch&hash=item417aae0044&_ uhb=1]SWITCH COMMUTATORE MANUALE USB PER COLLEGARE UN DISPOSITIVO USB A 2 PC CMPSWIT40 | eBay[/url]

usa questo e sei tranquillo... se ti da fastidio la dimensione lo apri e vedi cosa puoi tagliare....

Quelli che hai visto tu sono KVM sono switch per usare un solo set di periferiche con più pc. A te serve solo un Commutatore USB...

[Rockever82]

ti ringrazio per i consigli

quei commutatori li terrò d'occhio
ma non prima di aver provato a costruire questo coso. Non mi sembra troppo difficile.

Sostanzialmente serve qualcosa che blocca la corrente del cavo usb tramite lo switch.

Oppure ci vuole un deviatore meccanico che quando lo sposti interrompe il flusso, a quel punto avrei risolto

[brunosso]

ti ringrazio per i consigli

quei commutatori li terrò d'occhio
ma non prima di aver provato a costruire questo coso. Non mi sembra troppo difficile.

Sostanzialmente serve qualcosa che blocca la corrente del cavo usb tramite lo switch.

Oppure ci vuole un deviatore meccanico che quando lo sposti interrompe il flusso, a quel punto avrei risolto

per esperienza, ti costano di più solo gli interruttori, poi vedi tu....

[Rockever82]

sai cosa non mi convince?

la grandezza del prodotto, è grosso quanto un router.
E il fatto che non è di buona qualità

su amazon è scritto che dopo 2 mesi si rompe.

Preferirei spendere qualcosa in più ma avere una cosa buona e bella.
Anche un cavo che svolge questo lavoro se magari esiste

[Rockever82]

lui è !

[url=http://www.ebay.it/itm/interruttore-deviatore-a-levetta-3-posizioni-1-0-1-4-vie-nuovo-/121220363387?pt=Attrezzature_e_strumentazione&hash =item1c394bf47b&_uhb=1]interruttore deviatore a levetta 3 posizioni 1-0-1 4 vie nuovo | eBay[/url]

[Babilozzo]

Ma scusa non ha molto senso tenere tutti i cavi connessi se poi devi agire sul deviatore manualmente. Gasati piuttosto un commutatore ic automatico a 4 canali con cui darai una precedenza (pc o play) tipo questo [url]http://www.digikey.it/product-highlights/it/it/stmicroelectronics-vni4140k-power-switch/1760[/url] ma questo é solo un esempio....

[Rockever82]

cioè? non ti seguo, spiegami

[Babilozzo]

Haa lol ignora il link al post precedente non è adatto ...piuttosto:

Puoi usare un TDA1028 [url]http://www.cieri.net/Documenti/Altri%20marchi/Philips%20-%20TDA1028,%20TDA1029%20-%20Circuiti%20integrati%20che%20sostituiscono%20i% 20commutatori%20nei%20sistemi%20di%20amplificazion e.pdf[/url]

Con l'ingresso di commutazione pin 1 e 8 dell'ic (vedi pdf) collegato direttamente alla linea di alimentazione preferenziale (pc o play) quindi senza switch perchè è l'alimentazione stessa che fornisce il pc o la play che fà la commutazione alla fine... comprì??

[Rockever82]

a me serve switcharlo manualmente XD

il mio pc è acceso 24h su 24h
dunque invierebbe corrente perennemente

a me serve qualcosa che blocca la corrente che arriva dal pc e inizia a far arrivare quella della play
per questo cercavo un qualcosa come quello linkato sopra
