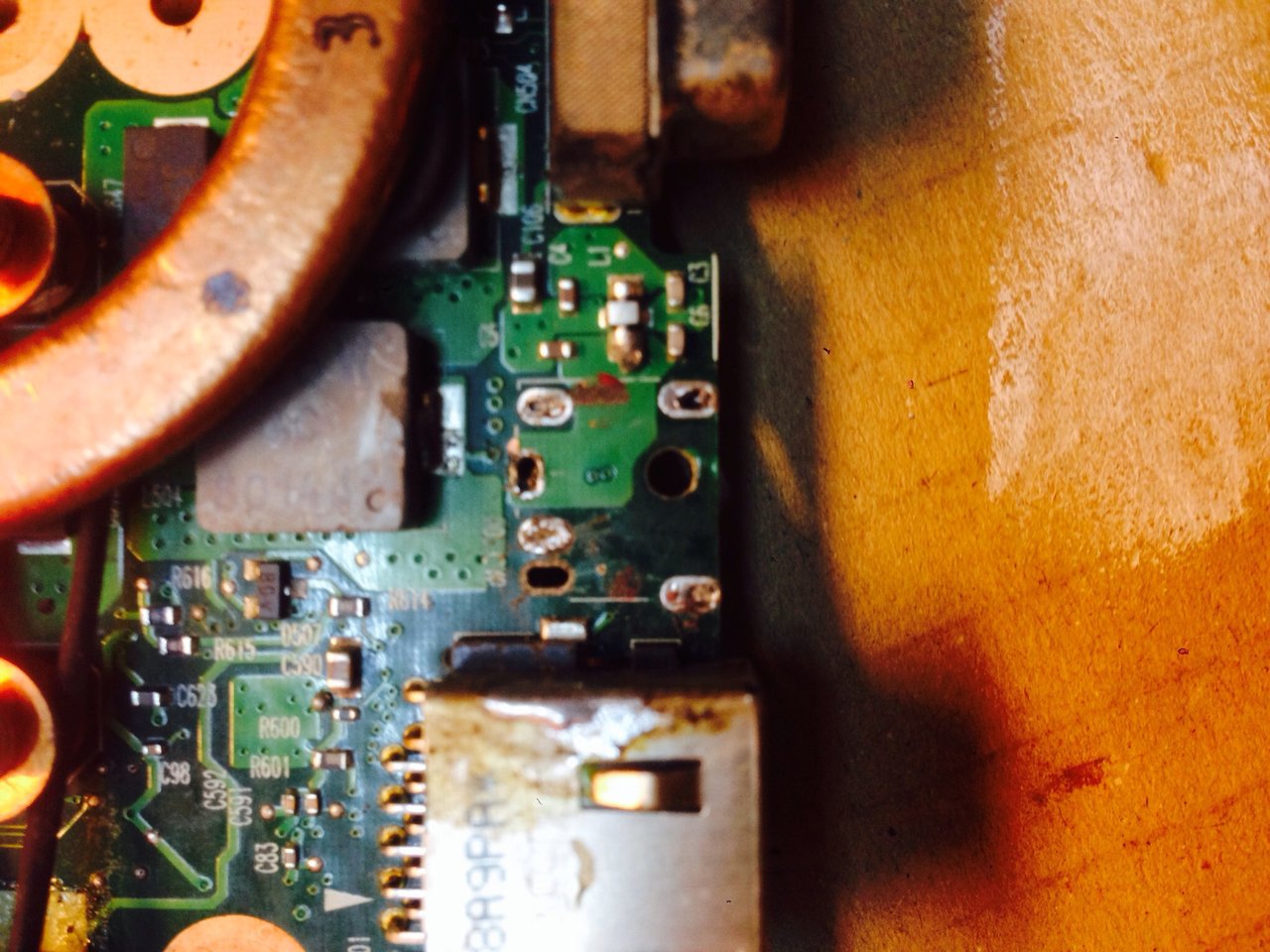

ragazzi ciao a tutti.Devo sostituire il jack di alimentazione a questo notebook.Prima di farlo vorrei però collegare momentaneamente l'alimentazione direttamente sulla mobo per vedere se funziona o meno in quanto il proprietario ha spartanamente già tentato l'operazione di sostituzione versando stagno OVUNQUE !! dove quindi il negativo e dove il positivo? Grazie a tutti !
Il positivo dovrebbe essere quello al centro ma comunque con un tester basta mettere a prova diodi e vedere il punto che suona mettendolo a Massa, è semplice.
Inviato dal mio HTC One utilizzando Tapatalk

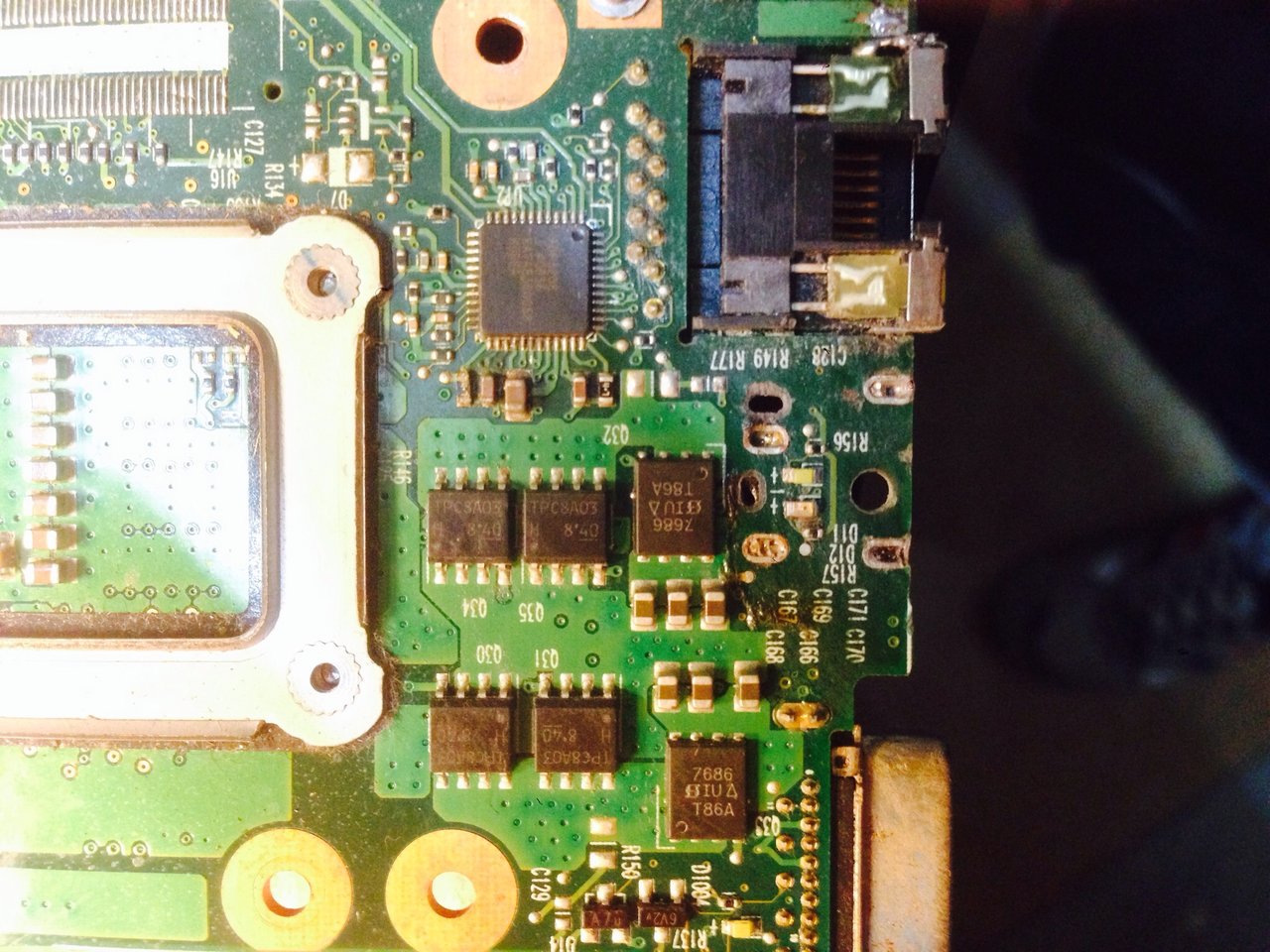

nella saldatura spartana che vi era prima il negativo era saldato sulla porta ethernet o comunque quella accanto allo spazio mancante che come si può ben vedere dalle foto è ancora sporca...Come è possibile !!!?

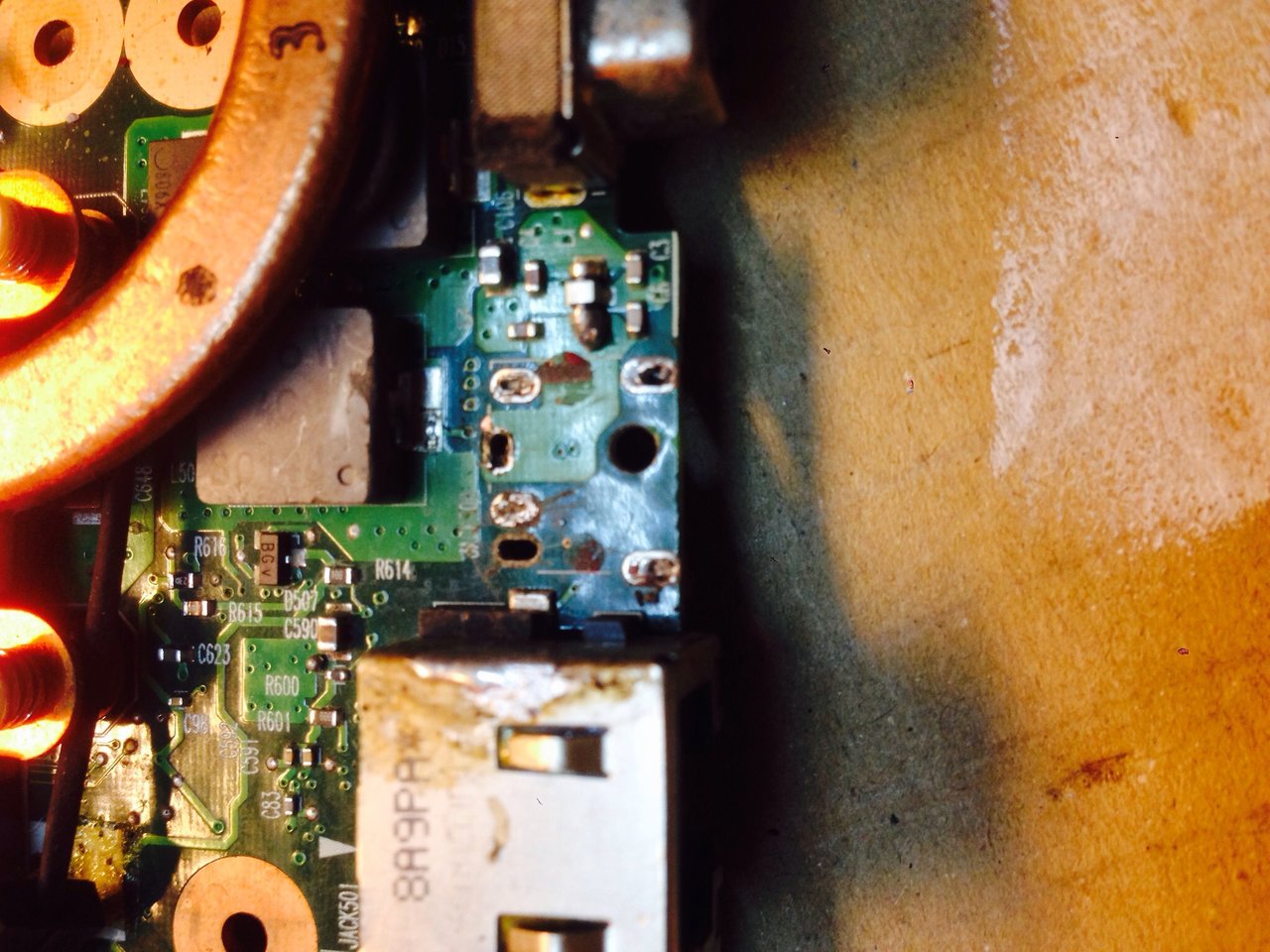

Il positivo è quello in "verticale" nella prima foto, la massa tutti gli altri.
La massa è massa ed in teoria, volendo, puoi saldarla dove vuoi.
Inviato dal mio HTC One utilizzando Tapatalk

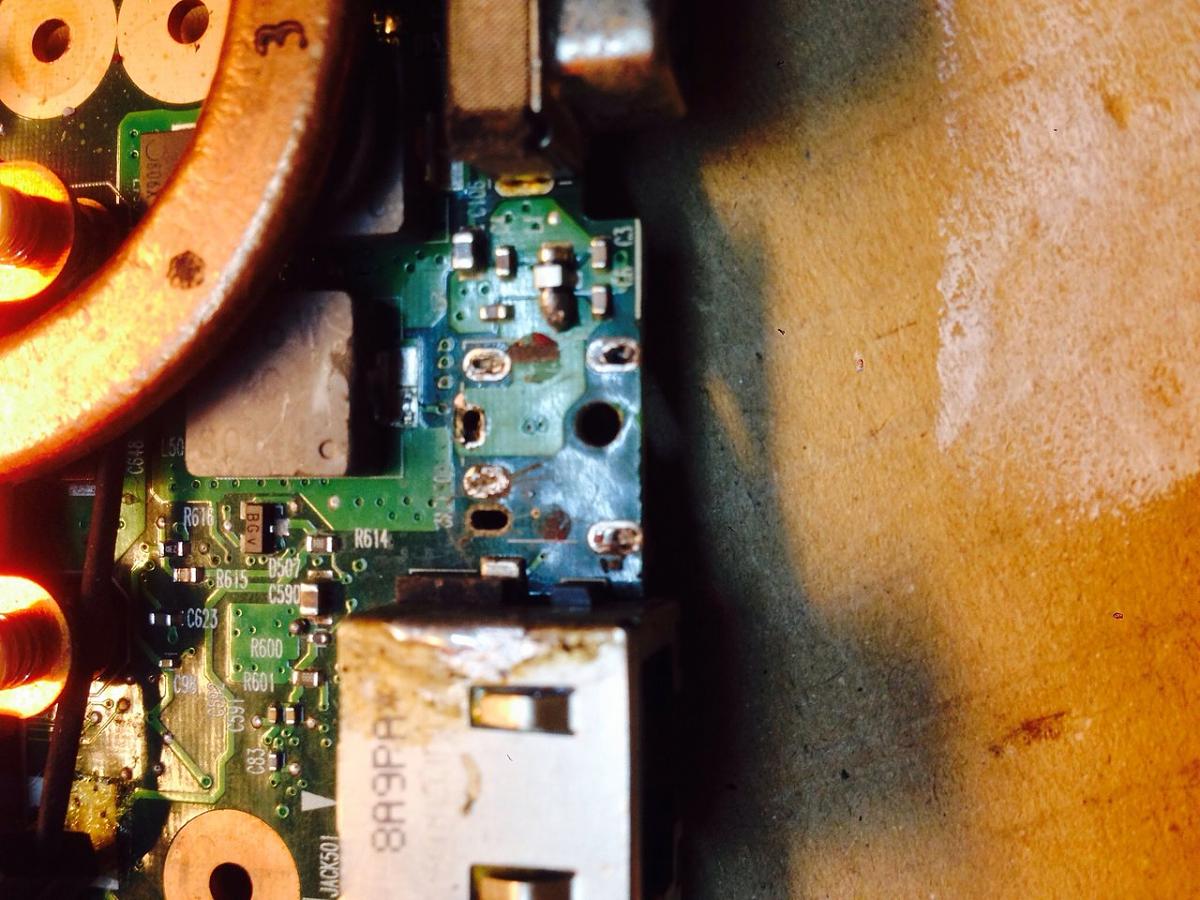

scusa non per essere cattivo ma fate riparazioni e chiedi una cosa semplice come questa ? non ti serve il tester per riconoscere dove è il positivo o il negativo! Stai parlando di una scheda madre dual layer no trace! sai che vuol dire ? che quelle piazzole sul verde scuro sono tutte comune o GND o ground o massa come vuoi la chiami l'unica piazzola sul verde chiaro è il positivo!

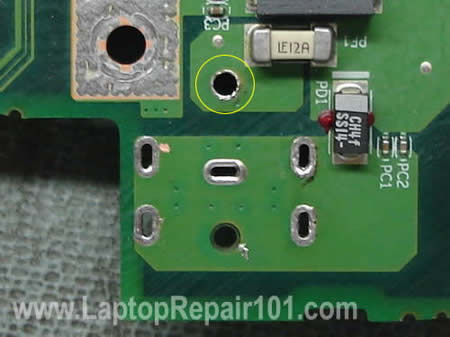

se ti può aiutare meglio...
Hahaha questo si che è imboccargli la pappa prontaOriginariamente Scritto da mimmos82
e si...!!!Hahaha questo si che è imboccargli la pappa pronta
Bartlet parti da un presupposto sbagliato, piano piano ti renderai conto....
Inviato dal mio HTC One utilizzando Tapatalk
......ok...
Scusami se sistemo principalmente console o dove posso faccio piccoli interventi come questo...non sono nato imparato se puoi tua madre quando ti ha partorito era in un laboratorio proprio su di un jack di alimentazione in sostituzione e quindi sai come si fà dalla nascita allora ti chiedo scusa "-.-
Grazie mille !!!!! Troppo gentilese ti può aiutare meglio...
ascolta qui non è un problema di console, notebook, hi-fi,centraline elettriche e quant'altro, ci sono delle conoscenze base che dovrebbero essere acquisite, prima di iniziare a fare questo tipo di interventi, almeno le cose basilari,parlo del minimo.
rispondendo che non sai perché il negativo era attaccato alla carcassa della lan,lasci intendere di non averle, il fatto che aggiusti console e non notebook non può essere una giustificazione,credo che la masssa ed il resto ci siano anche li!!!!
Ma proprio per il fatto che sono conoscenze basilari...è la prima volta che sostituisco un jack di alimentazione ! Non ho mai detto di averlo già fatto o di saperlo fare...ringrazio infinitamente chi mi ha aiutato in quanto adesso so per una prossima volta che comunque mi ritrovo di fronte ad una mobo del genere le piazzole più scure dove c'è ad esempio LAN e quant'altro sono "comunicanti" tra di loro... Fanno da massa...la piazzola più chiara invece è il positivo !
ok come non detto!!!
una curiosità che console ripari di solito?
Eh ma non è mica sempre così......per una prossima volta che comunque mi ritrovo di fronte ad una mobo del genere le piazzole più scure dove c'è ad esempio LAN e quant'altro sono "comunicanti" tra di loro... Fanno da massa...la piazzola più chiara invece è il positivo !
from Galaxy NOTE 2
Ultima modifica di pocoyo2; 14-02-14 alle 15: 26
"... quando il domani verrà, il tuo domani sarà!"
Prova a farlo qua
I colori non c'entrano nulla, è come se un allenatore dicesse al proprio difensore centrale "marca sempre il n.9"...Poi il n.9 può essere anche un terzino avversario...
Lo devi perdonare..."a casa sua"...son rimasti in quattro a dispensare preziosi consigli...
Ultima modifica di TTY0; 15-02-14 alle 18: 21
