CK3 autocostruito mi spegne il pc

[Vola]

ho tolto lo schema per evitare confusione, quando sistemi aggiorna pure

[sn0z33r]

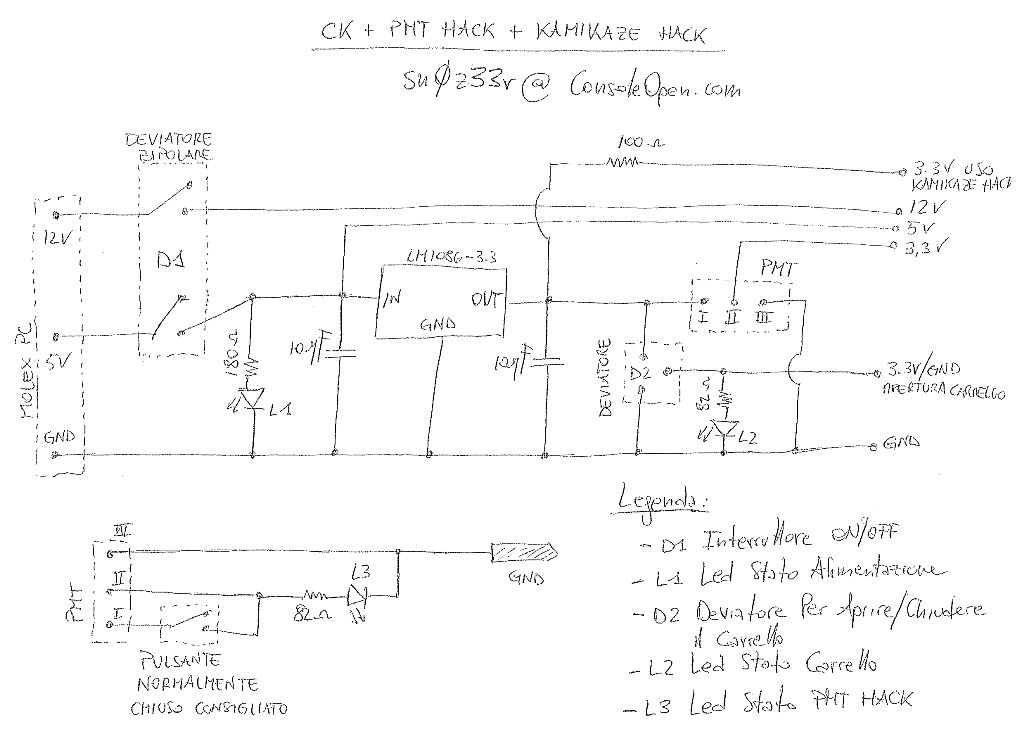

hai fatto bene, ecco quello corretto
per l'occasione ho aggiunto anche una linea della 3.3v indipendente dall'interruttore del pmt con una resistenza da 100ohm. Se promettete di risparmiare cattivi commenti sulla realizzazione posto anche qualche foto fatta con il cell alla basetta ed alla lancia pmt (manca la linea del kamikaze)... giusto per aiutare magari proprio tutti. Poi c'ho preso gusto ed è la volta buona che mi cimento con fidocad oppure eagle (sarebbe bello imparare a creare il render 3d della scheda ma mi mancano tutte le librerie..)
ecco lo schema

[kingxmod]

vorrei capire una cosa per aprire il carrello serve la +5 o la +12? per il pogo serve la +5 o +12? oggi aggiungo anche io una linea +3.3v per il kamikaze per far funzionare qust'ultimo necessita di +5 o +12? non sto capendo niente più! Grazie

[Vola]

Se sapessi leggere un minimo lo schema postato non facevi queste domande..

[kingxmod]

in effetti senza pensarci due volte ho domandato ... mi sto incasinando con sto schema e dico cose insenzate

[sn0z33r]

per aprire il carrello serve la 3.3v, per chiudere gnd e per il pogo serve gnd ed un interruttore sulla linea dei 3.3v..... cmq è tutto scritto nello schema...

[kingxmod]

sn0z33r posta qualche foto del tuo lavoro sono curioso

[sn0z33r]

O_O bannato ?

[Vola]

si ma per altri motivi non certo questo post...

[sn0z33r]

si si immaginavo ovviamente... è che seguendo il forum un po' da pc un po' da tapatalk spesso mi perdo alcuni post

[kingxmod]

eccomi qui dopo due settimane piene piene di stop! credo di aver imparato la lezione bhè uso questo post per scusarmi con tutti... cmq ritornando a noi al nostro bel ck autocostruito lo sò che vi ho scocciato tutti hehehe volevo capire solo una cosa semplice quando devo usare la +12 e la +5? tipo in una modifica al lettore quando devo usare l' uno o l' altra??? Grazie!

[sn0z33r]

scusa ??
ho letto in altri lidi che in teoria basta la 5v per il flash al lettore ma non ho intenzione di sperimentarlo
ad ogni modo il connettore di alimentazione del ck ha un ben determinato pinout che devi rispettare, come lo schema quind il lettore viene alimentato contemporaneamente a 12v sulla linea dei 12v a 5v sulla linea dei 5v a 3.3v sulla linea dei 3.3v...
il deviatore a 2 vie che c'è nel mio schema è messo sulla linea dei 12v e dei 5v perchè:
1) se fosse messo sulla linea gnd anche interrompendola il lettore resta alimentato cmq perchè usa la linea gnd del connettore sata e sarebbe quindi inutile
2) la 3.3v è derivata dalla linea del molex dei 5v quindi interrompendo la linea dei 5v interrompo anche la linea dei 3.3v ed al lettore non arriva più nulla ^_^

non ho ben compreso la domanda... alla fine si tratta solo di seguire lo schema...

[mikele09]

Ciao a tutti!

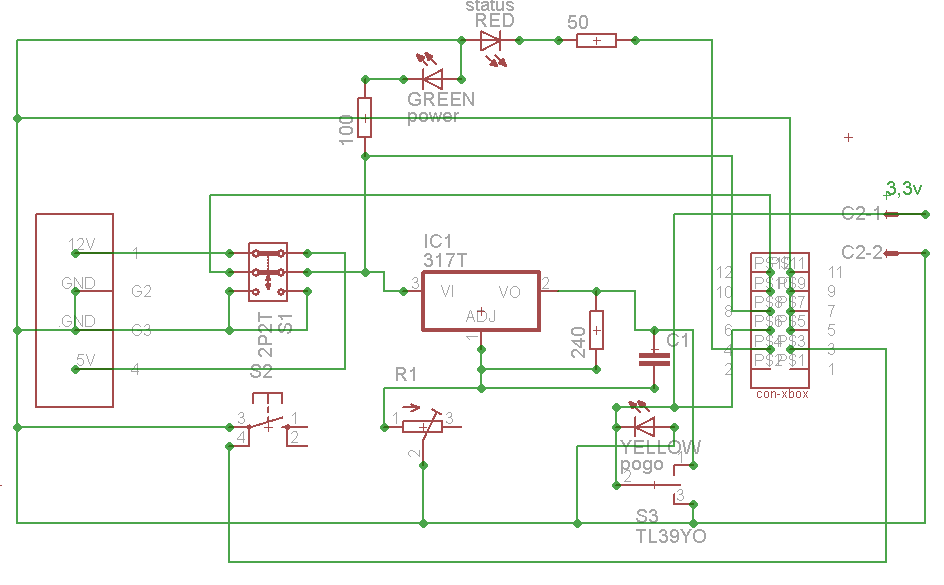

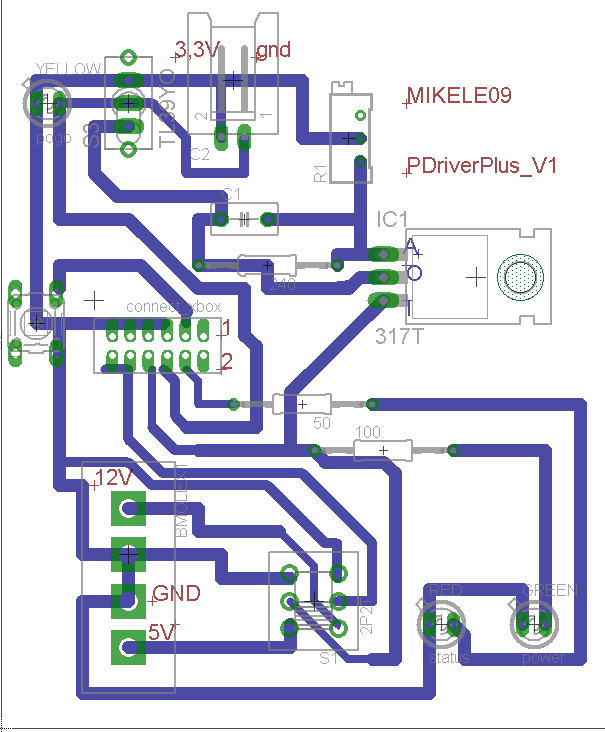

ho messo su pcb il circuito ck3+pogo che si trova in rete.
Volevo sapere da voi se potrebbe funzionare.
Grazie

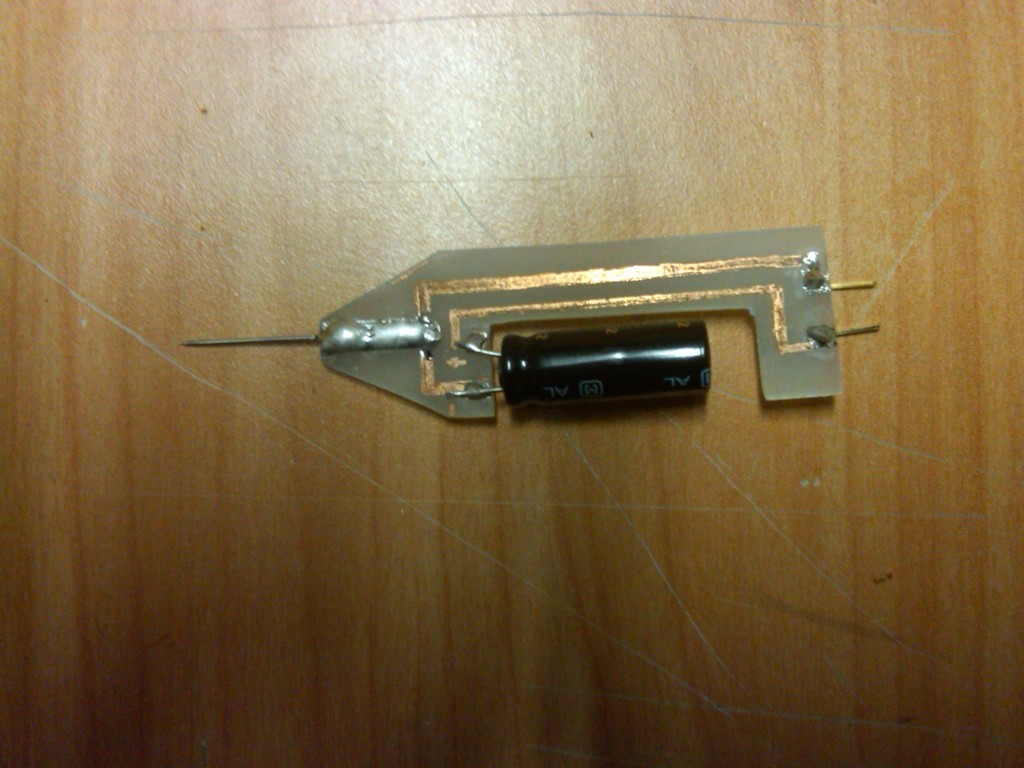

P.s. nella foto c'è un pogo con condensatore da 2,5v 1F che collego al kit per estrarre la key dei lite-on 74xxx
