se dovessi sostituirla per esperienza vai di aria che appena metti la punta del saldatore salta qualcosa e lì sono veramente c***i. in più prendine più di una che il formato è così piccolo che quasi sicuramente qualcuna la perdi (sempre per esperienza ^_^ )
in bocca al lupo
No il DOC funzione perchè lo messo nuovo e perchè il telefono viene riconosciuto da iTunes e anche come archivio di massa pertanto escluderei quest'opzione...Originariamente Scritto da djsaso
se dovessi sostituirla per esperienza vai di aria che appena metti la punta del saldatore salta qualcosa e lì sono veramente c***i. in più prendine più di una che il formato è così piccolo che quasi sicuramente qualcuna la perdi (sempre per esperienza ^_^ )
in bocca al lupo
Ovviamente ne prenderò più di una e sul l'aria calda non ci piove!!!! :-) :-) bello il gioco di parole.... hahahahaha
Se devi saldare questo componente, usa pasta saldante, ovvero stagno in pasta, è troppo piccolo per usare normale filo di stagno
quotoio uso la kester ed occhio al flusso che vola tutto
Ok!! quindi dissaldo ad aria calda, ravvivo le piste e risaldo con pasta saldante!!!! speriamo che vada tutto per il meglio.... da 1 a 10 secondo te che grado di difficoltà ha questa saldatura visto e considerato anche che il tecnico che dovrebbe effettuarla riesce a saldare connettori tranquillamente anche nei punti più difficili.... !!??
Rimuovi con aria calda, pulisci con treccia dissaldante fino ad ottenere una superficie di saldatura piatta, non ravvivare nulla altrimenti il nuovo resistore non starà in posizione.
Quindi metti due gocce di stagno in pasta sulle piazzole precedentemente pulite, le gocce devono essere piccole e di uguali dimensioni. Altrimenti il componente durante la saldatura si ribaltera da solo.
Poi con una micro pinzetta poggi il resistore sui punti di saldatura, e dopo agisci con aria calda.
Esistono saldature più difficili, ma visto le dimensioni, il livello di difficoltà Secondo me è. Un 7
Ultima modifica di luca70; 28-07-13 alle 21: 08
ho letto che spesso si guasta un bga(tanto per cambiare) che è per la carica della batteria.
EDIT: ho trovato questo, forse è la soluzione.
[url]http://www.youtube.com/watch?v=MJPKuLy7XQQ[/url]
Ultima modifica di djsaso; 28-07-13 alle 21: 16
I LOVE CONSOLE OPEN
NON FORNISCO NESSUN TIPO DI ASSISTENZA IN PM NESSUNA!!
Che sarebbe il bga !!??
Io non mi occupo di cellulari, ma da quel che ho potuto vedere, 4 e. 4s sono diversi. Potrebbe essere anche il chip di carica ad essere difettoso. Ma l utente non ha postato ne fatto alcuna misura... Prima di cambiare il rene speriamo sia solo un raffreddore, Ahah

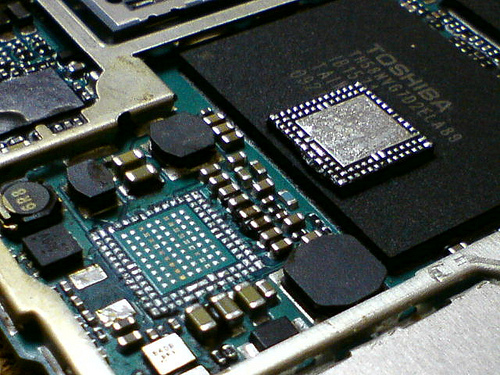

si chiama PM IC e gestisce la carica. BGA è questo:
Non sai cosa è un BGA? in maniera molto larga, un componente elettronico che ha dei pad sotto e le connessioni sono fatte da delle sfere di lega(piombo o senza) ed è saldato alla scheda ovviamente. Si salda con aria calda o IR.
I LOVE CONSOLE OPEN
NON FORNISCO NESSUN TIPO DI ASSISTENZA IN PM NESSUNA!!
a be certo, però mi sembra una cosa molto strana che il problema sia proprio dopo la batteria, almeno a me non è mai successo
una volta mi è stato portato un iphone caduto in acqua dove il calcare ha mangiato quella fila di componenti microscopici...
I LOVE CONSOLE OPEN
NON FORNISCO NESSUN TIPO DI ASSISTENZA IN PM NESSUNA!!
Ma da schema, se quel jumper a zero ohm si apre, la batteria non carica. Vale la pena controllare il controllabile prima di decretare un cambio chip di carica.
Poi, aggiungo, l utente non ha fornito alcuna misura, quindi allo stato dei fatti, tutto può essere

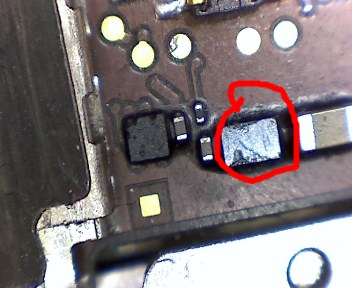

Infatti farò la misurazione e poi potrò dire di preciso di che cosa si tratta... purtroppo non esendo molto ferrato avevo innanzitutto bisogno di capire cosa fisse quel componente lì che sembrava manomesso e che ovviamente ora so che è una resistenza del tipo 0 ohm
Ultima modifica di mastro7712; 28-07-13 alle 22: 24
Infatti....
Adesso ho capito.... ma non credo sia quello... sembra in ottimo stato!!! ho già tolto le coperture e controllato...si chiama PM IC e gestisce la carica. BGA è questo:
Non sai cosa è un BGA? in maniera molto larga, un componente elettronico che ha dei pad sotto e le connessioni sono fatte da delle sfere di lega(piombo o senza) ed è saldato alla scheda ovviamente. Si salda con aria calda o IR.
Avevo già visto questo video ma ricorda che iphone 4 e 4s sono diversi... in realtà oltre alla carica manca pure il wifi praticamente l'applicazione è grigia e non si attiva e il bluetooth rimane con rondellina che gira!! io penso che possa essere anche quest'altro componente chiamato "iPhone 4S Base band Power IC di commutazione U1001 ma prima di sostituirlo voglio provare con la resistenza....
Ultima modifica di mastro7712; 28-07-13 alle 22: 20
Occhio che se non attacchi bene l'antenna fa lo stesso errore in wifi, e non prende nemmeno la rete...
Non basta vedere per dire che è messo bene, molti componenti se non tutti possono essere all'esterno perfetti ma all'interno o sotto guasti, sia il componente che le saldature, per essere sicuri di deve perennemente dissaldare e rilevare i valori con tester, dico dissaldare perché misurando finché è saldato i valori sono diversi
il video è solo un esempio
Avevo già visto questo video ma ricorda che iphone 4 e 4s sono diversi... in realtà oltre alla carica manca pure il wifi praticamente l'applicazione è grigia e non si attiva e il bluetooth rimane con rondellina che gira!! io penso che possa essere anche quest'altro componente chiamato "iPhone 4S Base band Power IC di commutazione U1001 ma prima di sostituirlo voglio provare con la resistenza....
