GUIDA AL FLASH DEL LETTORE LITEON USANDO 360USBPRO

Cominciamo con l'installare e flashare per la prima volta il nostro X360USB PRO, seguendo [URL="http://www.consoleopen.com/forum/tutorial-x360usb/38-360usbpro-guida-alla-configurazione-e-update.html"] questa[/URL] guida, se invece lo abbiamo già fatto, ignoriamo tale passaggio

Per procedere avremo bisogno di:

- il programma Jungle Flasher 1.85 o superiore reperibile qui: [URL="http://jungleflasher.net/"]CLICCA[/URL]
- il pacchetto iXtreme 1.9 o superiore per il lettore Liteon reperibile in rete o su Xbins: [URL="http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/198-guida-su-come-raggiungere-lftp-di-xbins.html"]CLICCA[/URL]
- un Connectivity Kit (raccomandato per non rischiare di bruciare la console) reperibile presso i nostri Sponsor
- il Probe v3 reperibile presso i nostri Sponsor (o in alternativa l' autocostruito Pogo Motho In)

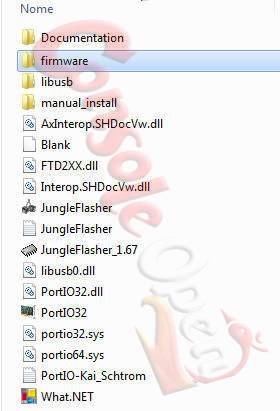

Inseriamo all'interno della directory "\firmware" il firmware iXtreme prelevato da Xbins

Per procedere è caldamente consigliato l' uso di un Connectivity Kit (per non rischiare di bruciare la console) reperibile presso i nostri Sponsor

Prendete il vostro Connectivity Kit e collegatelo ad una presa di alimentazione del PC o ad un' alimentatore esterno con Molex (questa soluzione è caldamente raccomandata)... unica accortezza: attenzione a come inserite il Molex sul Kit, se lo invertite brucerete il lettore e lo dovrete BUTTARE:

Il kit oltre ad alimentare il lettore hanno un tasto di Eject del carrello ed uno per mettere in mode B i lettori Hitachi. Non avendo a che fare con l'hitachi assicuriamoci che la modalità ModeB sia disattiva (led verde su Xeno Kit, led blu su CK3) :

Perfetto, adesso che abbiamo capito come funziona il nostro Kit dobbiamo:

- togliere l'alimentazione

- spegnere il PC

- attaccare il nostro lettore al Kit (fate MOLTA attenzione al verso del connettore, se lo inserite rovescio il lettore si danneggerà) per essere chiari , le due "tacchette" di invito del cavo devono essere SEMPRE inserite verso il lato etichetta del lettore (con lettore in posizione normale verso l'alto per intendersi)

- attaccare il cavo SATA proveniente dall' UsbPro e diamo alimentazione al sistema:

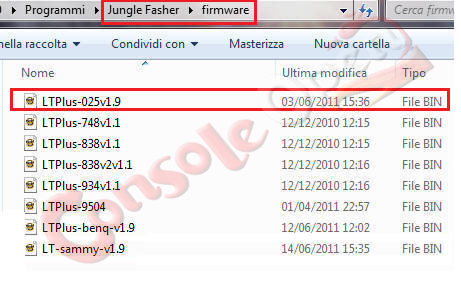

Inseriamo all'interno della directory "\firmware" di Jungle Flasher il firmware iXtreme del nostro lettore prelevato precedentemente dal canale di Xbins:

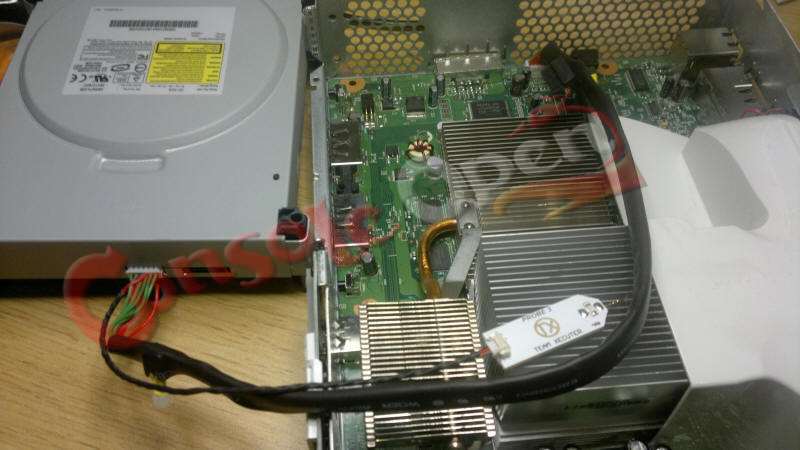

Volendo utilizzando il Probe v3 possiamo anche non utilizzare il Connectivity Kit, infatti possiamo collegare il Probe direttamente alla console (naturalmente il cavo video e l'alimentazione devono essere collegati) in questo modo:

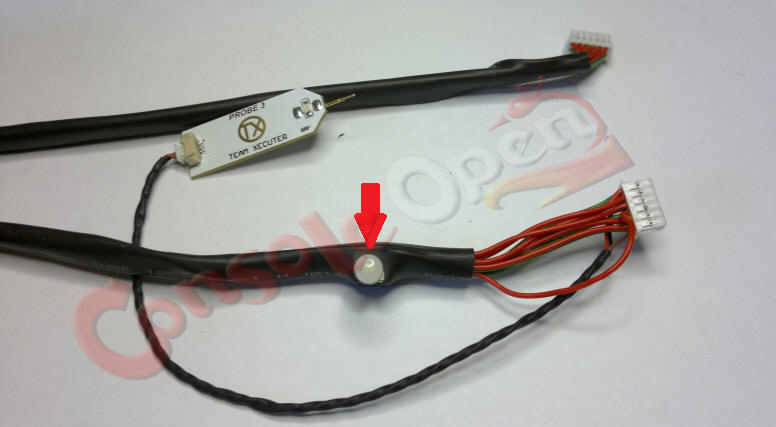

Prima di iniziare è bene specificare che quando parliamo di pulsante sul cavo di alimentazione del probe ci riferiamo a questo:

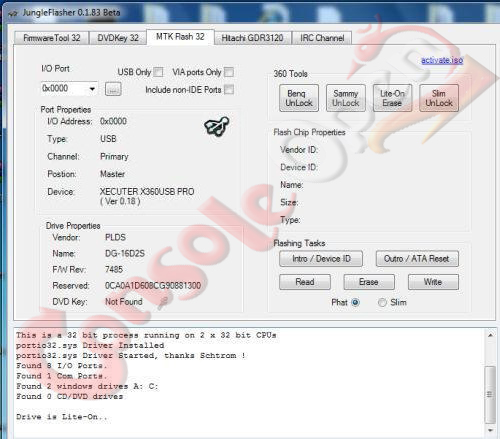

Procediamo ora con l' Hack vero e proprio... Apriamo l'ultima versione disponibile di Jungleflasher con attaccato al nostro ck3 il probe III ed il nostro lettore liteon collegato ad una porta sata

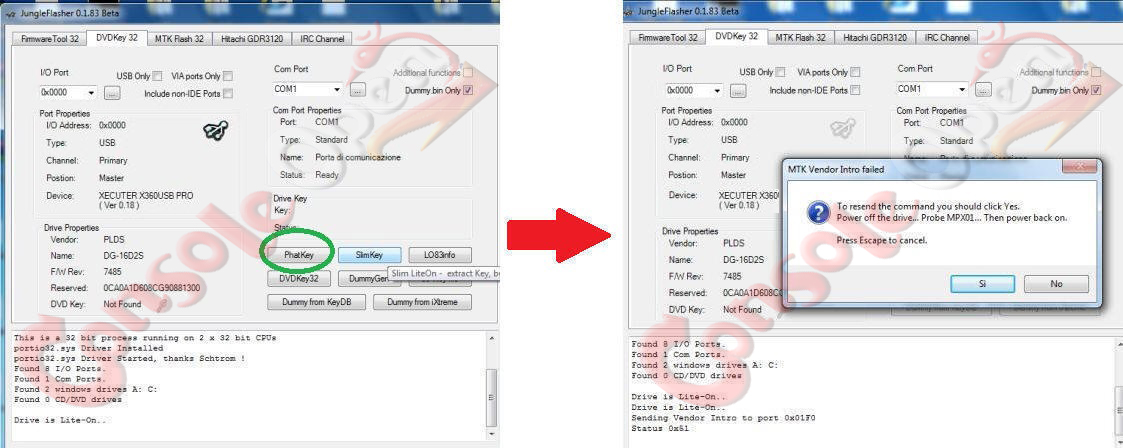

Spostiamoci nella tab DVDKEY 32 di Jungleflasher e selezioniamo PhatKey , jungle ci darà il seguente popup:

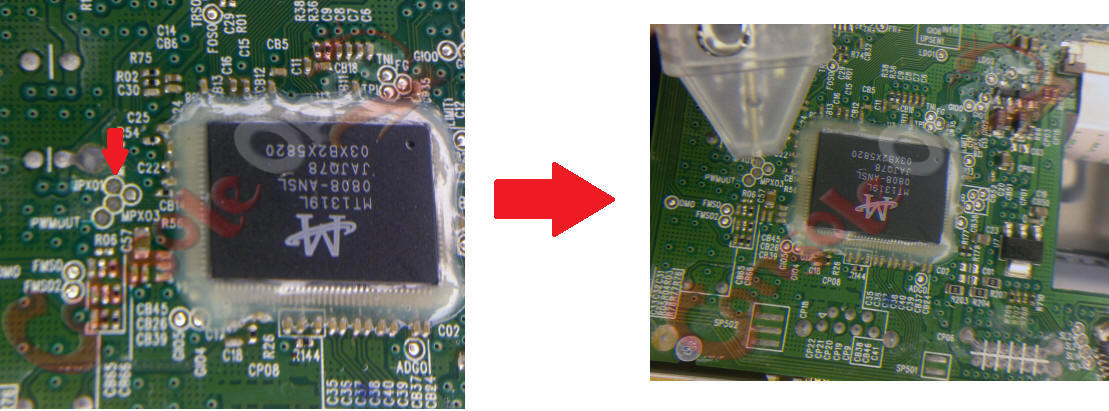

Selezioniamo SI , e tenendo premuto il pulsante sul cavo di alimentazione del probe puntiamo il probe sul punto MPX01 del pcb del liteon ,solo dopo rilasciamo il pulsante sul cavo di alimentazione

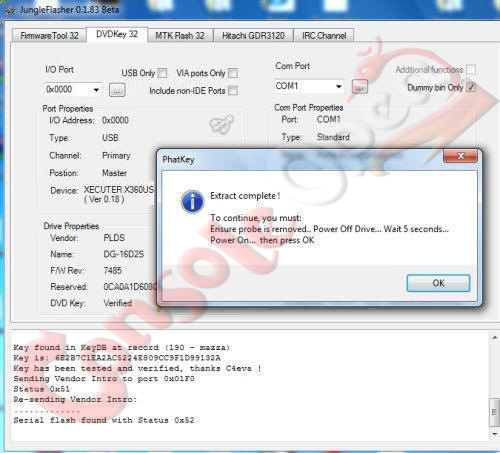

Lo stato della periferica diverrà 0x52 e quando Jungle darà il seguente messaggio ripremiamo il pulsante sul cavo del probe e stacchiamo il probe stesso dal punto MPX01 (poi rilasciamo ovviamente il bottone)

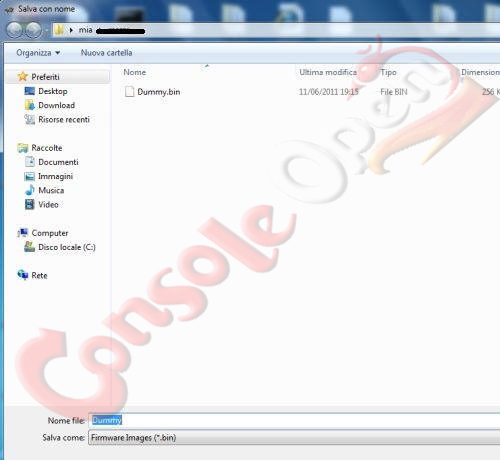

Premiamo OK e decidiamo dove salvare il dummy generato

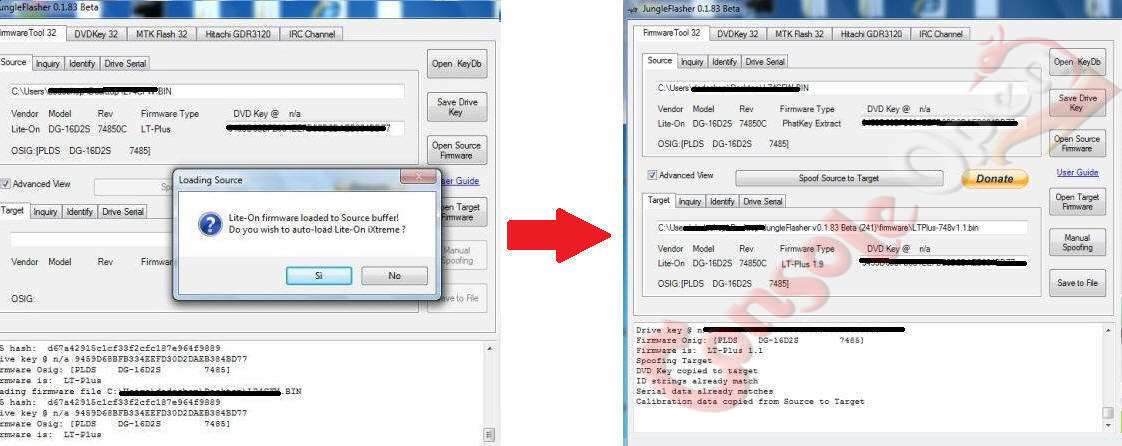

A questo punto Jungleflasher si occuperà di caricare il firmware iXtreme LT appropriato e di fare lo Spoof dal Firmware originale a quello hack (ricordatevi di cliccare su yes al popup che vi avvisa dello spoof automatico come da seguente immagine)

Se ciò non avvenisse, selezioniamo noi il comando “Spoof Source to Target”.

NOTA: per chi invece è già in possesso del DUMP del Fw potete selezionare il vostro Backup tramite il comando "Open Source Firmware"... una volta caricato vale quanto detto sopra.

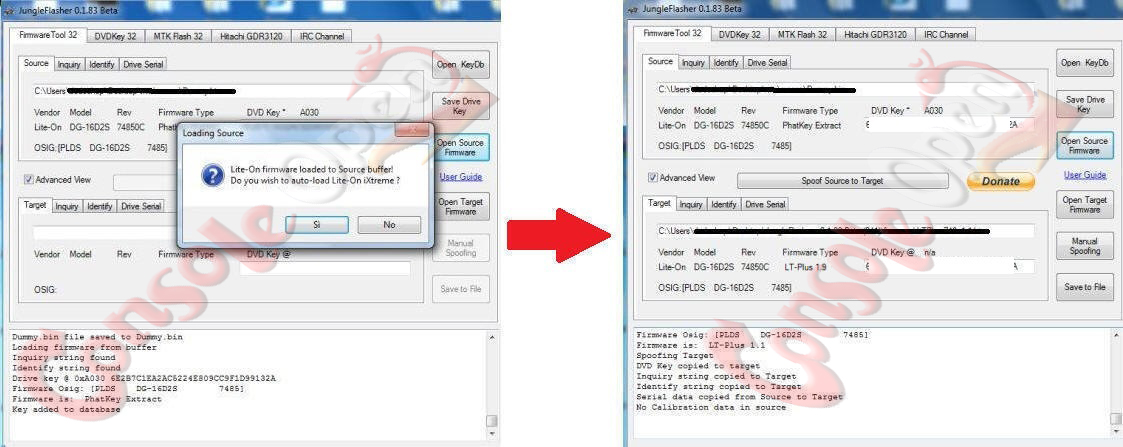

Le due immagini sottostanti sono comuni a tutti i metodi ,una volta estratto e salvato il firmware , JungleFlasher lo carichera' automaticamente

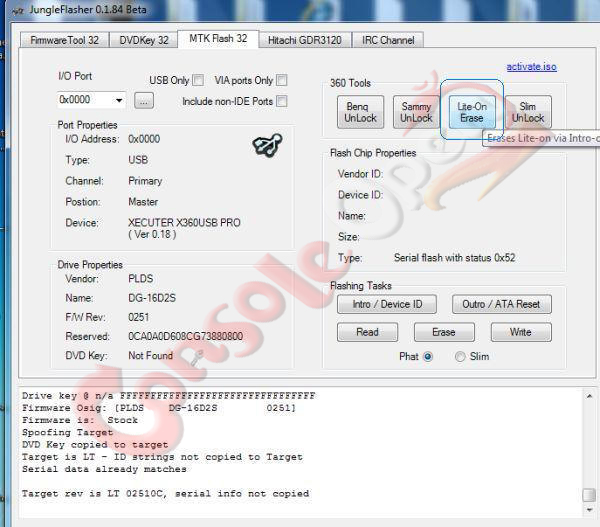

Una volta pronto il nuovo Firmware ritorniamo nella sezione MTK Flash 32 e, tramite il comando Lite-on Erase in alto cancelliamo il nostro firmware

Una volta che la cancellazione è avvenuta spegnamo il lettore, diamo intro/device ID e lo riaccendiamo dopo qualche secondo , adesso lo status della eeprom verrà riconosciuto come 0x72 e sarà quindi possibile la scrittura

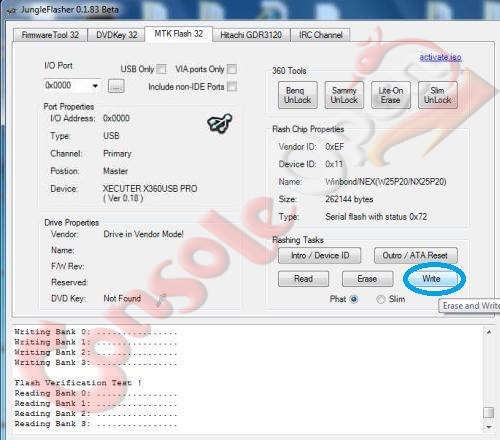

Assicuriamoci che, alla fine della scrittura non vi siano errori in fase di verifica che potrebbero compromettere il corretto funzionamento del lettore.

Spegnete tutto e andate a rimontare la console...
Buon Divertimento

GUIDA REALIZZATA DA Titty, The Pusher e Raiden per [URL="http://www.consoleopen.com/"] www.consoleopen.com[/URL]
